Опора моста

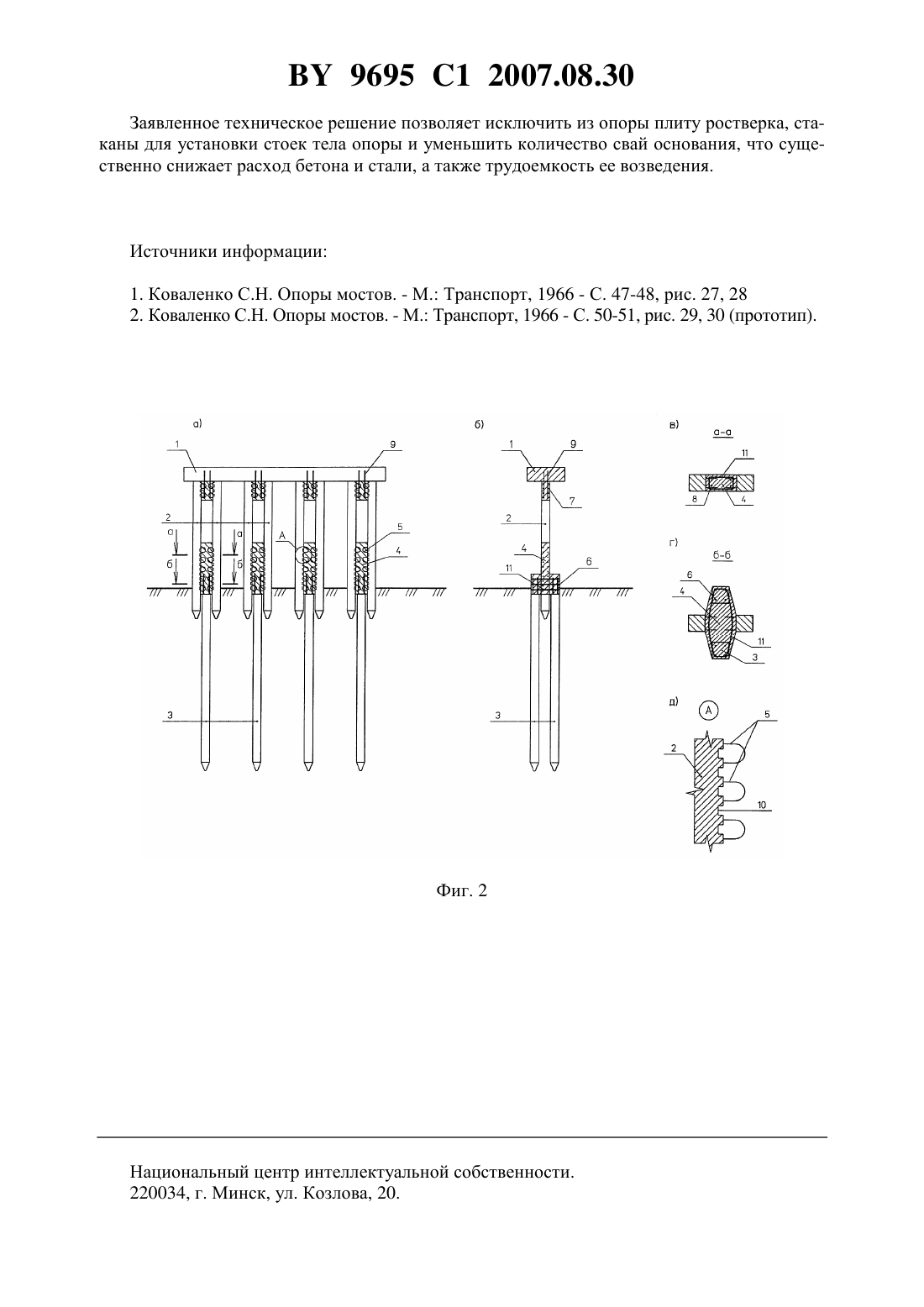

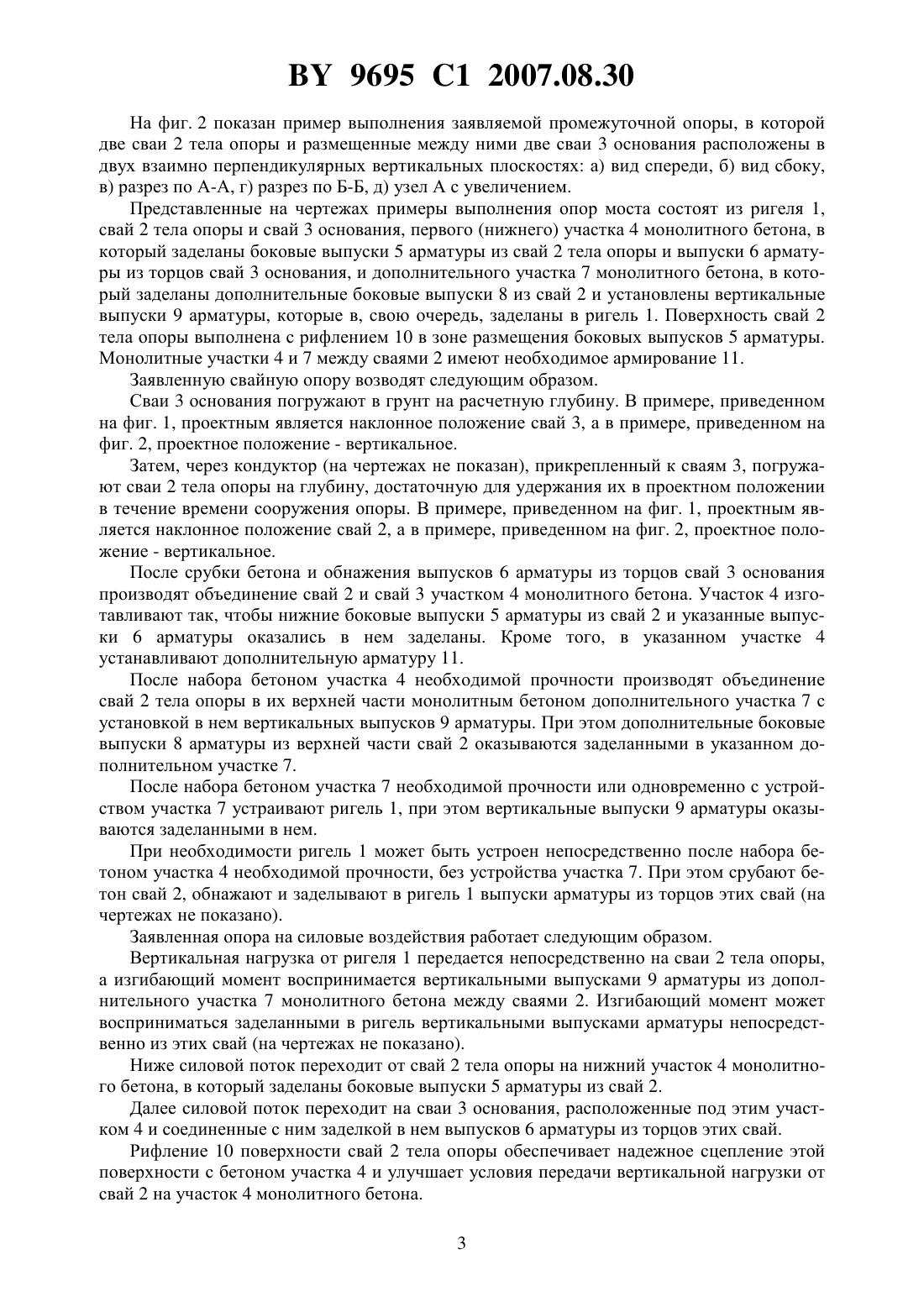

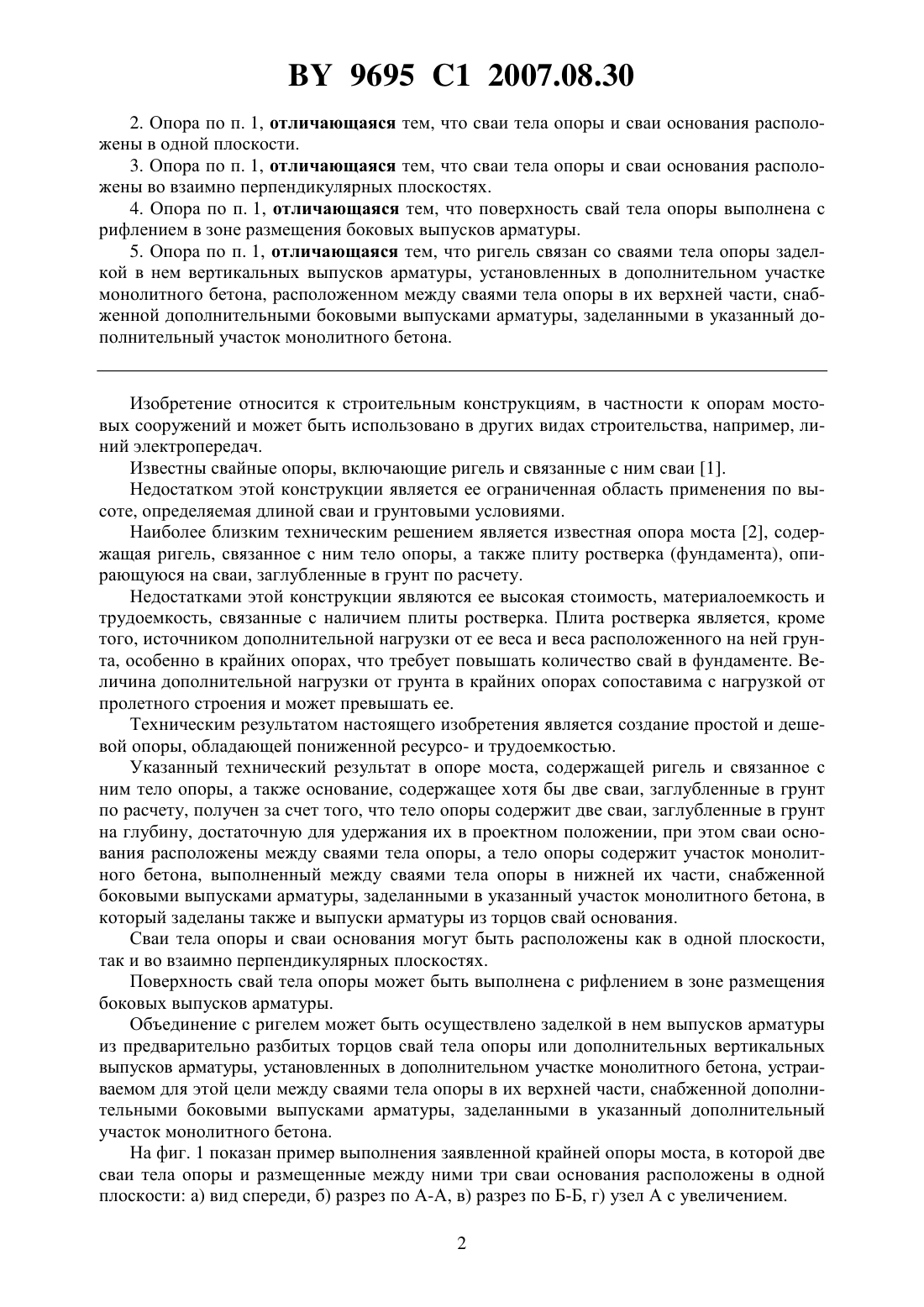

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие БЕЛГИПРОДОР(72) Автор Шкляр Владимир Хаимович(73) Патентообладатель Республиканское унитарное предприятие БЕЛГИПРОДОР(57) 1. Опора моста, содержащая ригель и связанное с ним тело опоры, а также основание,содержащее хотя бы две сваи, заглубленные в грунт по расчету, отличающаяся тем, что тело опоры содержит две сваи, заглубленные в грунт на глубину, достаточную для удержания их в проектном положении, при этом сваи основания расположены между сваями тела опоры, а тело опоры содержит участок монолитного бетона, выполненный между сваями тела опоры в нижней их части, снабженной боковыми выпусками арматуры, заделанными в указанный участок монолитного бетона, в который заделаны также и выпуски арматуры из торцов свай основания. 9695 1 2007.08.30 2. Опора по п. 1, отличающаяся тем, что сваи тела опоры и сваи основания расположены в одной плоскости. 3. Опора по п. 1, отличающаяся тем, что сваи тела опоры и сваи основания расположены во взаимно перпендикулярных плоскостях. 4. Опора по п. 1, отличающаяся тем, что поверхность свай тела опоры выполнена с рифлением в зоне размещения боковых выпусков арматуры. 5. Опора по п. 1, отличающаяся тем, что ригель связан со сваями тела опоры заделкой в нем вертикальных выпусков арматуры, установленных в дополнительном участке монолитного бетона, расположенном между сваями тела опоры в их верхней части, снабженной дополнительными боковыми выпусками арматуры, заделанными в указанный дополнительный участок монолитного бетона. Изобретение относится к строительным конструкциям, в частности к опорам мостовых сооружений и может быть использовано в других видах строительства, например, линий электропередач. Известны свайные опоры, включающие ригель и связанные с ним сваи 1. Недостатком этой конструкции является ее ограниченная область применения по высоте, определяемая длиной сваи и грунтовыми условиями. Наиболее близким техническим решением является известная опора моста 2, содержащая ригель, связанное с ним тело опоры, а также плиту ростверка (фундамента), опирающуюся на сваи, заглубленные в грунт по расчету. Недостатками этой конструкции являются ее высокая стоимость, материалоемкость и трудоемкость, связанные с наличием плиты ростверка. Плита ростверка является, кроме того, источником дополнительной нагрузки от ее веса и веса расположенного на ней грунта, особенно в крайних опорах, что требует повышать количество свай в фундаменте. Величина дополнительной нагрузки от грунта в крайних опорах сопоставима с нагрузкой от пролетного строения и может превышать ее. Техническим результатом настоящего изобретения является создание простой и дешевой опоры, обладающей пониженной ресурсо- и трудоемкостью. Указанный технический результат в опоре моста, содержащей ригель и связанное с ним тело опоры, а также основание, содержащее хотя бы две сваи, заглубленные в грунт по расчету, получен за счет того, что тело опоры содержит две сваи, заглубленные в грунт на глубину, достаточную для удержания их в проектном положении, при этом сваи основания расположены между сваями тела опоры, а тело опоры содержит участок монолитного бетона, выполненный между сваями тела опоры в нижней их части, снабженной боковыми выпусками арматуры, заделанными в указанный участок монолитного бетона, в который заделаны также и выпуски арматуры из торцов свай основания. Сваи тела опоры и сваи основания могут быть расположены как в одной плоскости,так и во взаимно перпендикулярных плоскостях. Поверхность свай тела опоры может быть выполнена с рифлением в зоне размещения боковых выпусков арматуры. Объединение с ригелем может быть осуществлено заделкой в нем выпусков арматуры из предварительно разбитых торцов свай тела опоры или дополнительных вертикальных выпусков арматуры, установленных в дополнительном участке монолитного бетона, устраиваемом для этой цели между сваями тела опоры в их верхней части, снабженной дополнительными боковыми выпусками арматуры, заделанными в указанный дополнительный участок монолитного бетона. На фиг. 1 показан пример выполнения заявленной крайней опоры моста, в которой две сваи тела опоры и размещенные между ними три сваи основания расположены в одной плоскости а) вид спереди, б) разрез по А-А, в) разрез по Б-Б, г) узел А с увеличением. 2 9695 1 2007.08.30 На фиг. 2 показан пример выполнения заявляемой промежуточной опоры, в которой две сваи 2 тела опоры и размещенные между ними две сваи 3 основания расположены в двух взаимно перпендикулярных вертикальных плоскостях а) вид спереди, б) вид сбоку,в) разрез по А-А, г) разрез по Б-Б, д) узел А с увеличением. Представленные на чертежах примеры выполнения опор моста состоят из ригеля 1,свай 2 тела опоры и свай 3 основания, первого (нижнего) участка 4 монолитного бетона, в который заделаны боковые выпуски 5 арматуры из свай 2 тела опоры и выпуски 6 арматуры из торцов свай 3 основания, и дополнительного участка 7 монолитного бетона, в который заделаны дополнительные боковые выпуски 8 из свай 2 и установлены вертикальные выпуски 9 арматуры, которые в, свою очередь, заделаны в ригель 1. Поверхность свай 2 тела опоры выполнена с рифлением 10 в зоне размещения боковых выпусков 5 арматуры. Монолитные участки 4 и 7 между сваями 2 имеют необходимое армирование 11. Заявленную свайную опору возводят следующим образом. Сваи 3 основания погружают в грунт на расчетную глубину. В примере, приведенном на фиг. 1, проектным является наклонное положение свай 3, а в примере, приведенном на фиг. 2, проектное положение - вертикальное. Затем, через кондуктор (на чертежах не показан), прикрепленный к сваям 3, погружают сваи 2 тела опоры на глубину, достаточную для удержания их в проектном положении в течение времени сооружения опоры. В примере, приведенном на фиг. 1, проектным является наклонное положение свай 2, а в примере, приведенном на фиг. 2, проектное положение - вертикальное. После срубки бетона и обнажения выпусков 6 арматуры из торцов свай 3 основания производят объединение свай 2 и свай 3 участком 4 монолитного бетона. Участок 4 изготавливают так, чтобы нижние боковые выпуски 5 арматуры из свай 2 и указанные выпуски 6 арматуры оказались в нем заделаны. Кроме того, в указанном участке 4 устанавливают дополнительную арматуру 11. После набора бетоном участка 4 необходимой прочности производят объединение свай 2 тела опоры в их верхней части монолитным бетоном дополнительного участка 7 с установкой в нем вертикальных выпусков 9 арматуры. При этом дополнительные боковые выпуски 8 арматуры из верхней части свай 2 оказываются заделанными в указанном дополнительном участке 7. После набора бетоном участка 7 необходимой прочности или одновременно с устройством участка 7 устраивают ригель 1, при этом вертикальные выпуски 9 арматуры оказываются заделанными в нем. При необходимости ригель 1 может быть устроен непосредственно после набора бетоном участка 4 необходимой прочности, без устройства участка 7. При этом срубают бетон свай 2, обнажают и заделывают в ригель 1 выпуски арматуры из торцов этих свай (на чертежах не показано). Заявленная опора на силовые воздействия работает следующим образом. Вертикальная нагрузка от ригеля 1 передается непосредственно на сваи 2 тела опоры,а изгибающий момент воспринимается вертикальными выпусками 9 арматуры из дополнительного участка 7 монолитного бетона между сваями 2. Изгибающий момент может восприниматься заделанными в ригель вертикальными выпусками арматуры непосредственно из этих свай (на чертежах не показано). Ниже силовой поток переходит от свай 2 тела опоры на нижний участок 4 монолитного бетона, в который заделаны боковые выпуски 5 арматуры из свай 2. Далее силовой поток переходит на сваи 3 основания, расположенные под этим участком 4 и соединенные с ним заделкой в нем выпусков 6 арматуры из торцов этих свай. Рифление 10 поверхности свай 2 тела опоры обеспечивает надежное сцепление этой поверхности с бетоном участка 4 и улучшает условия передачи вертикальной нагрузки от свай 2 на участок 4 монолитного бетона. 3 9695 1 2007.08.30 Заявленное техническое решение позволяет исключить из опоры плиту ростверка, стаканы для установки стоек тела опоры и уменьшить количество свай основания, что существенно снижает расход бетона и стали, а также трудоемкость ее возведения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
