Грунтовка реактивная

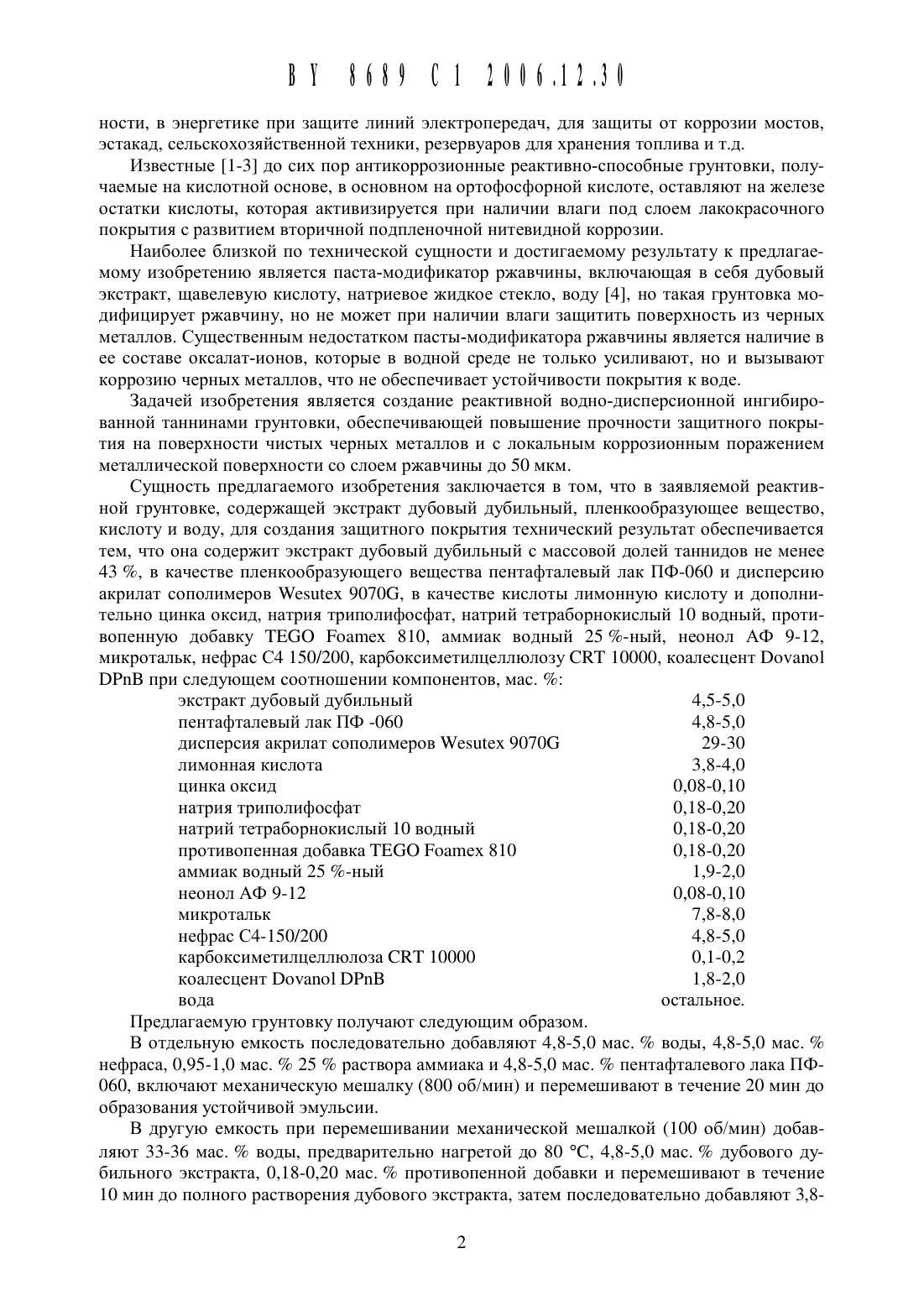

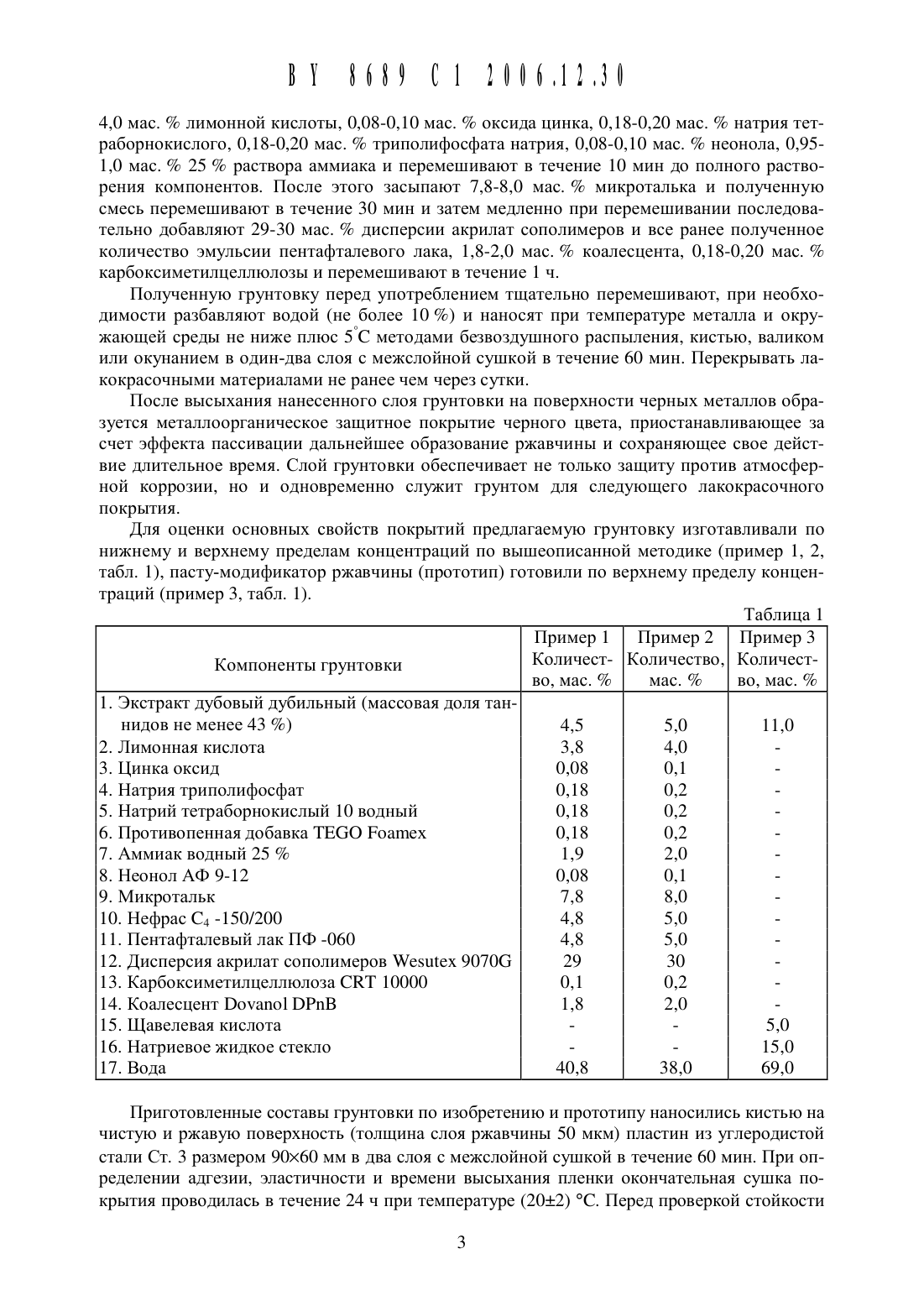

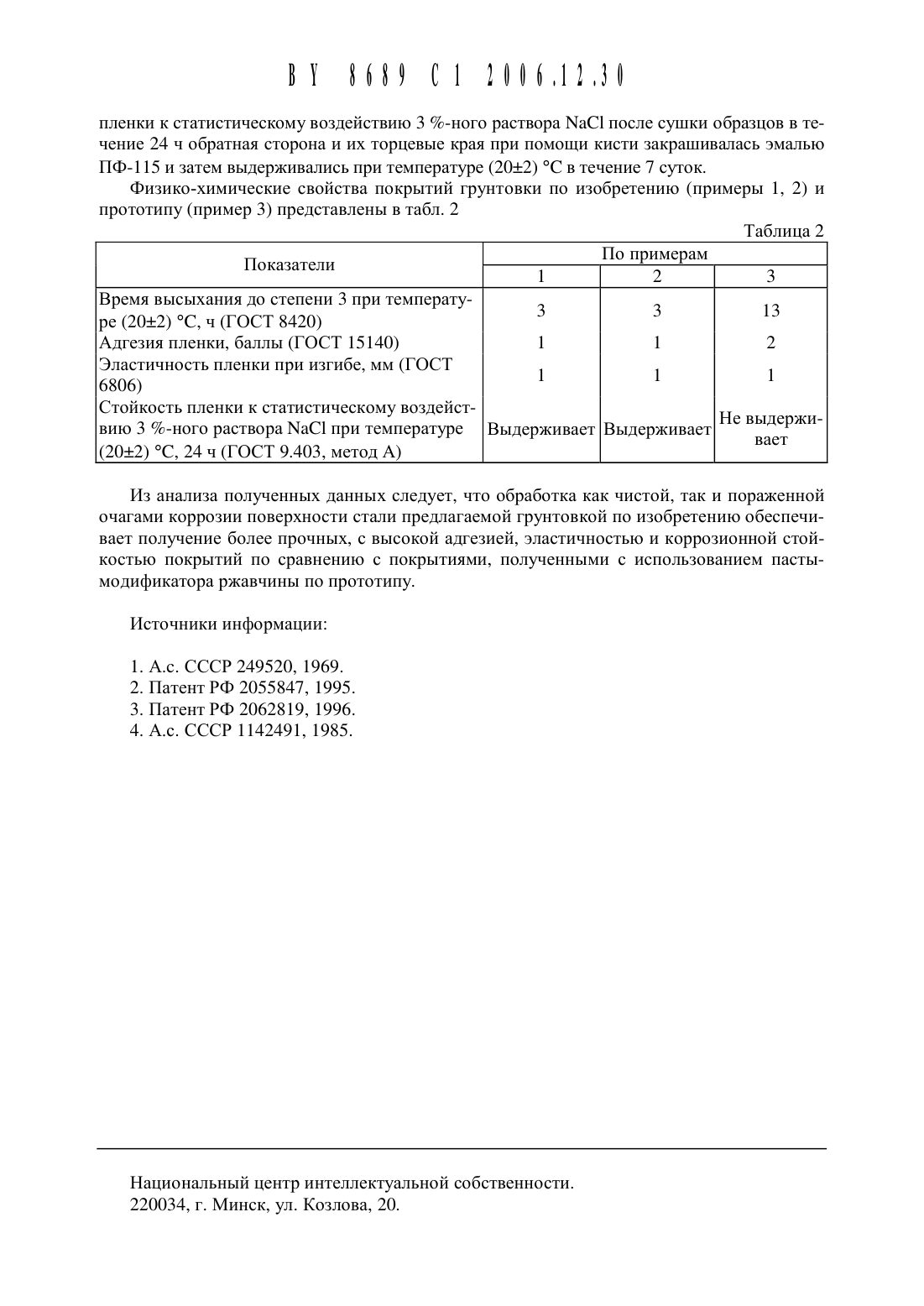

(51) С 091) 1111. С 2 3 С 7 2 Н 8 НАЦИОНАЛЬНЫИ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Белорусский государственный университет (ВУ)(72) Авторы Щукин Георгий Лукич Беланович Анатолий Леонидович Савенко Виктор Петрович Карпушенков Сергей Александрович (ВУ)(73) Патентообладатель Белорусский государственный университет (ВУ)Грунтовка реактивная для антикоррозионной защиты, содержащая экстракт дубовый дубильный, пленкообразующее вещество, кислоту и воду, отличающаяся тем, что содержит экстракт дубовый дубильный с массовой долей таннидов не менее 43 , в качестве пленкообразующего вещества пентафталевый лак ПФ-060 и дисперсию акрилат сополимеров Шезшех 90706, в качестве кислоты лимонную кислоту и дополнительно Цинка оксид, натрия триполифосфат, натрий тетраборнокислый 10 водный, противопенную добавку ТЕСО Роашех 810, аммиак водный 25 -ный, неонол АФ 9-12, микротальк,нефрас С 4 150/200, карбоксиметилцеллюлозу СКТ 10000, коалесцент 1 Эоуапо 1 ВРпВ при следующем соотнощении компонентов, мас.экстракт дубовый дубильный 4,5-5,0 пентафталевый лак ПФ-060 4,8-5,0 дисперсия акрилат сополимеров Шезшех 90706 29-30 лимонная кислота 3,8-4,0 Цинка оксид 0,08-0, 10 натрия триполифосфат 0,18-0,20 натрий тетраборнокислый 10 водный 0,18-0,20 противопенная добавка ТЕСО Роашех 810 0,18-0,20 аммиак водный 25 -ный 1,9-2,0 неонол АФ 9-12 0,08-0,10 микротальк 7,8-8,0 нефрас С 4 150/200 4,8-5,0 карбоксиметилцеллюлоза СКТ 10000 0,1-0,2 коалесцент Воуапо 1 ВРпВ 1,8-2,0 вода остальное.ИЗОбрСТСНИС ОТНОСИТСЯ К области антикоррозионной защиты СТРОИТСЛЬНО-МОНТЗЖНЫХ КОНСТРУКЦИЙ И МОЖЕТ бЫТЬ использовано В автомобильной И СуДОрСМОНТНОЙ ПРОМЫШЛЕН 00 0000 01 2000.12.30ности, в энергетике при защите линий электропередач, для защиты от коррозии мостов,эстакад, сельскохозяйственной техники, резервуаров для хранения топлива и т.д.Известные 1-3 до сих пор антикоррозионные реактивно-способные грунтовки, получаемые на кислотной основе, в основном на ортофосфорной кислоте, оставляют на железе остатки кислоты, которая активизируется при наличии влаги под слоем лакокрасочного покрытия с развитием вторичной подпленочной нитевидной коррозии.Наиболее близкой по технической сущности и достигаемому результату к предлагаемому изобретению является паста-модификатор ржавчины, включающая в себя дубовый экстракт, щавелевую кислоту, натриевое жидкое стекло, воду 4, но такая грунтовка модифицирует ржавчину, но не может при наличии влаги защитить поверхность из черных металлов. Существенным недостатком пасты-модификатора ржавчины является наличие в ее составе оксалат-ионов, которые в водной среде не только усиливают, но и вызывают коррозию черных металлов, что не обеспечивает устойчивости покрытия к воде.Задачей изобретения является создание реактивной водно-дисперсионной ингибированной таннинами грунтовки, обеспечивающей повышение прочности защитного покрь 1 тия на поверхности чистых черных металлов и с локальным коррозионным поражением металлической поверхности со слоем ржавчины до 50 мкм.Сущность предлагаемого изобретения заключается в том, что в заявляемой реактивной грунтовке, содержащей экстракт дубовый дубильнь 1 й, пленкообразующее вещество,кислоту и воду, для создания защитного покрытия технический результат обеспечивается тем, что она содержит экстракт дубовый дубильный с массовой долей таннидов не менее 43 , в качестве пленкообразующего вещества пентафталевый лак ПФ-060 и дисперсию акрилат сополимеров Шезшех 90706, в качестве кислоты лимонную кислоту и дополнительно Цинка оксид, натрия триполифосфат, натрий тетраборнокислый 10 водный, противопенную добавку ТЕОО Роашех 810, аммиак водный 25 -ный, неонол АФ 9-12,микротальк, нефрас С 4 150/200, карбоксиметилцеллюлозу СКТ 10000, коалесцент 1 Эоуапо 1 ВРЦВ при следующем соотношении компонентов, мас.экстракт дубовый дубильный 4,5-5,0 пентафталевый лак ПФ -060 4,8-5,0 дисперсия акрилат сополимеров Шезшех 90706 29-30 лимонная кислота 3,8-4,0 Цинка оксид 0,08-0, 10 натрия триполифосфат 0,18-0,20 натрий тетраборнокислый 10 водный 0,18-0,20 противопенная добавка ТЕСО Роашех 810 0,18-0,20 аммиак водный 25 -ный 1,9-2,0 неонол АФ 9-12 0,08-0,10 микротальк 7,8-8,0 нефрас С 4-150/200 4,8-5,0 карбоксиметилцеллюлоза СКТ 10000 0,1-0,2 коалесцент Воуапо 1 ВРпВ 1,8-2,0 вода остальное.Предлагаемую грунтовку получают следующим образом.В отдельную емкость последовательно добавляют 4,8-5,0 мас. воды, 4,8-5,0 мас. нефраса, 0,95-1,0 мас. 25 раствора аммиака и 4,8-5,0 мас. пентафталевого лака ПФ 060, включают механическую мешалку (800 об/мин) и перемешивают в течение 20 мин до образования устойчивой эмульсии.В другую емкость при перемешивании механической мешалкой (100 об/мин) добавляют 33-36 мас. воды, предварительно нагретой до 80 С, 4,8-5,0 мас. дубового дубильного экстракта, 0,18-0,20 мас. противопенной добавки и перемешивают в течение 10 мин до полного растворения дубового экстракта, затем последовательно добавляют 3,8 24,0 мас. лимонной КИСЛОТЫ, 0,08-0,10 мас. оксида цинка, 0,18-0,20 мас. натрия тетраборнокислого, 0,18-0,20 мас. триполифосфата натрия, 0,08-0,10 мас. неонола, 0,951,0 мас. 25 раствора аммиака и перемешивают в течение 10 мин до полного растворения компонентов. После этого засыпают 7,8-8,0 мас. микроталька и полученную смесь перемешивают в течение 30 мин и затем медленно при перемешивании последовательно добавляют 29-30 мас. дисперсии акрилат сополимеров и все ранее полученное Количество эмульсии пентафталевого лака, 1,8-2,0 мас. коалесцента, 0,18-0,20 мас. карбоксиметилцеллюлозь 1 и перемешивают в течение 1 ч.Полученную грунтовку перед употреблением тщательно перемешивают, при необходимости разбавляют водой (не более 10 ) и наносят при температуре металла и окружающей среды не ниже плюс 5 С методами безвоздушного распыления, кистью, валиком или окунанием в один-два слоя с межслойной сушкой в течение 60 мин. Перекрь 1 вать лакокрасочными материалами не ранее чем через сутки.После высыхания нанесенного слоя грунтовки на поверхности черных металлов образуется металлоорганическое зашитное покрытие черного цвета, приостанавливаюшее за счет эффекта пассивации дальнейшее образование ржавчины и сохраняюшее свое действие длительное время. Слой грунтовки обеспечивает не только зашиту против атмосферной коррозии, но и одновременно служит грунтом для следуюшего лакокрасочного покрытия.Для оценки основных свойств покрытий предлагаемую грунтовку изготавливали по нижнему и верхнему пределам концентраций по вышеописанной методике (пример 1, 2,табл. 1), пасту-модификатор ржавчины (прототип) готовили по верхнему пределу концентраций (пример 3, табл. 1).1. Экстракт дубовый дубильный (массовая доля тан нидов не менее 43 ) 4,5 5,0 11,0 2. Лимонная кислота 3,8 4,0 3. Цинка оксид 0,08 0,1 4. Натрия триполифосфат 0,18 0,2 5. Натрий тетраборнокислый 10 водный 0,18 0,2 6. Противопенная добавка ТЕСО Роашех 0,18 0,2 7. Аммиак водный 25 1,9 2,0 8. Неонол АФ 9-12 0,08 0,1 9. Микротальк 7,8 8,0 10. Нефрас С 4 -150/200 4,8 5,0 11. Пентафталевый лак ПФ -060 4,8 5,0 12. Дисперсия акрилат сополимеров Шезшех 90706 29 30 13. Карбоксиметилцеллюлоза СКТ 10000 0,1 0,2 14. Коалесцент Воуапо 1 ВРпВ 1,8 2,0 15. Щавелевая кислота - - 5,0 16. Натриевое жидкое стекло - - 15,0 17. Вода 40,8 38,0 69,0ПрИГОТОВЛСННЫС составы ГРУНТОВКИ ПО ИЗОбрСТСНИЮ И ПрОТОТИПу наносились КИСТЬЮ на ЧИСТУЪО И РЖЗВУЪО ПОВЕРХНОСТЬ (толшина СЛОЯ ржавчиныМКМ) пластин ИЗ УГЛСрОДИСТОЙстали Ст. 3 размером 9060 мм в два слоя с межслойной сушкой в течение 60 мин. При определении адгезии, эластичности и времени высыхания пленки окончательная сушка покрытия проводилась в течение 24 ч при температуре (2012) С. Перед проверкой стойкостипленки к статистическому воздействию 3 -ного раствора 1 ТаС 1 после сушки образцов в течение 24 ч обратная сторона и их торцевые края при помощи кисти закрашивалась эмалью ПФ-1 15 и затем выдерживались при температуре (2012) С в течение 7 суток. Физико-химические свойства покрытий грунтовки по изобретению (примеры 1, 2) и прототипу (пример 3) представлены в табл. 2 Таблица 2Время высыхания до степени 3 при температуре (2012) С, ч (ГОСТ 8420)Адгезия пленки, баллы (ГОСТ 15140) Эластичность пленки при изгибе, мм (ГОСТ 6806)Стойкость пленки к статистическому воздействию 3 -ного раствора 1 ТаС 1 при температуре Выдерживает ВыдерживаетИз анализа полученных данных следует, что обработка как чистой, так и пораженной очагами коррозии поверхности стали предлагаемой грунтовкой по изобретению обеспечивает получение более прочных, с высокой адгезией, эластичностью и коррозионной стойкостью покрытий по сравнению с покрытиями, полученными с использованием пасть 1 модификатора ржавчины по прототипу.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
