Операционный стол

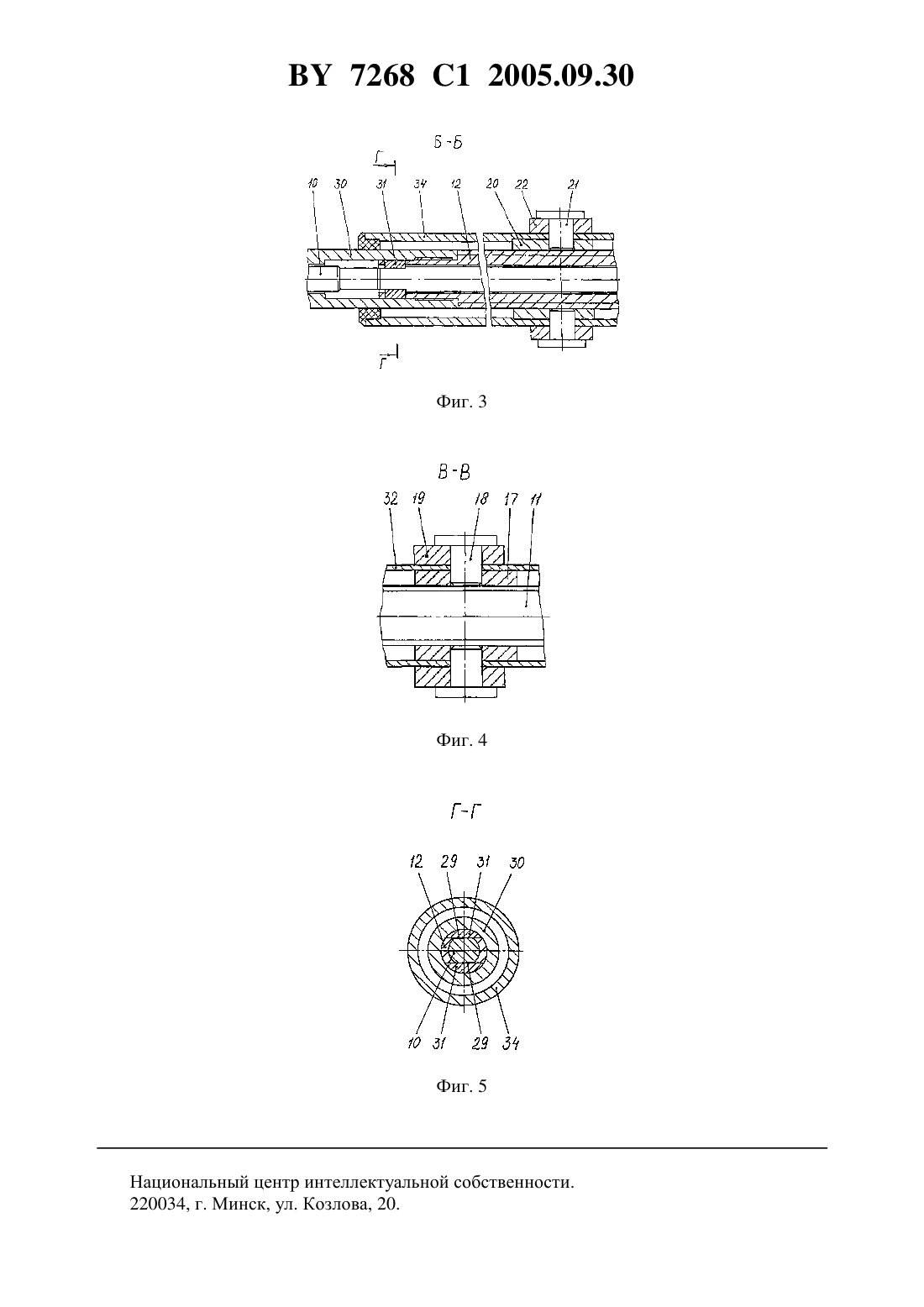

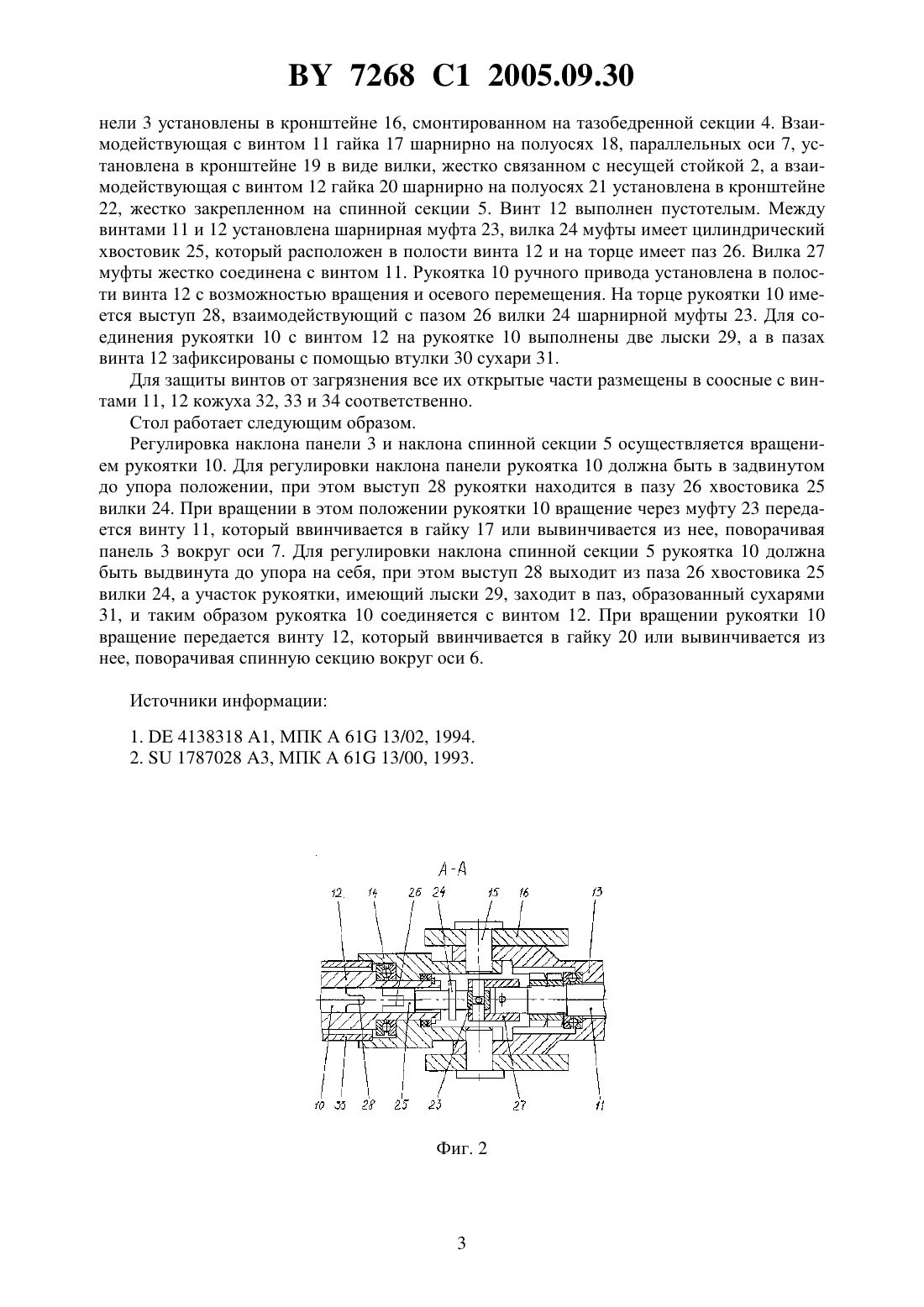

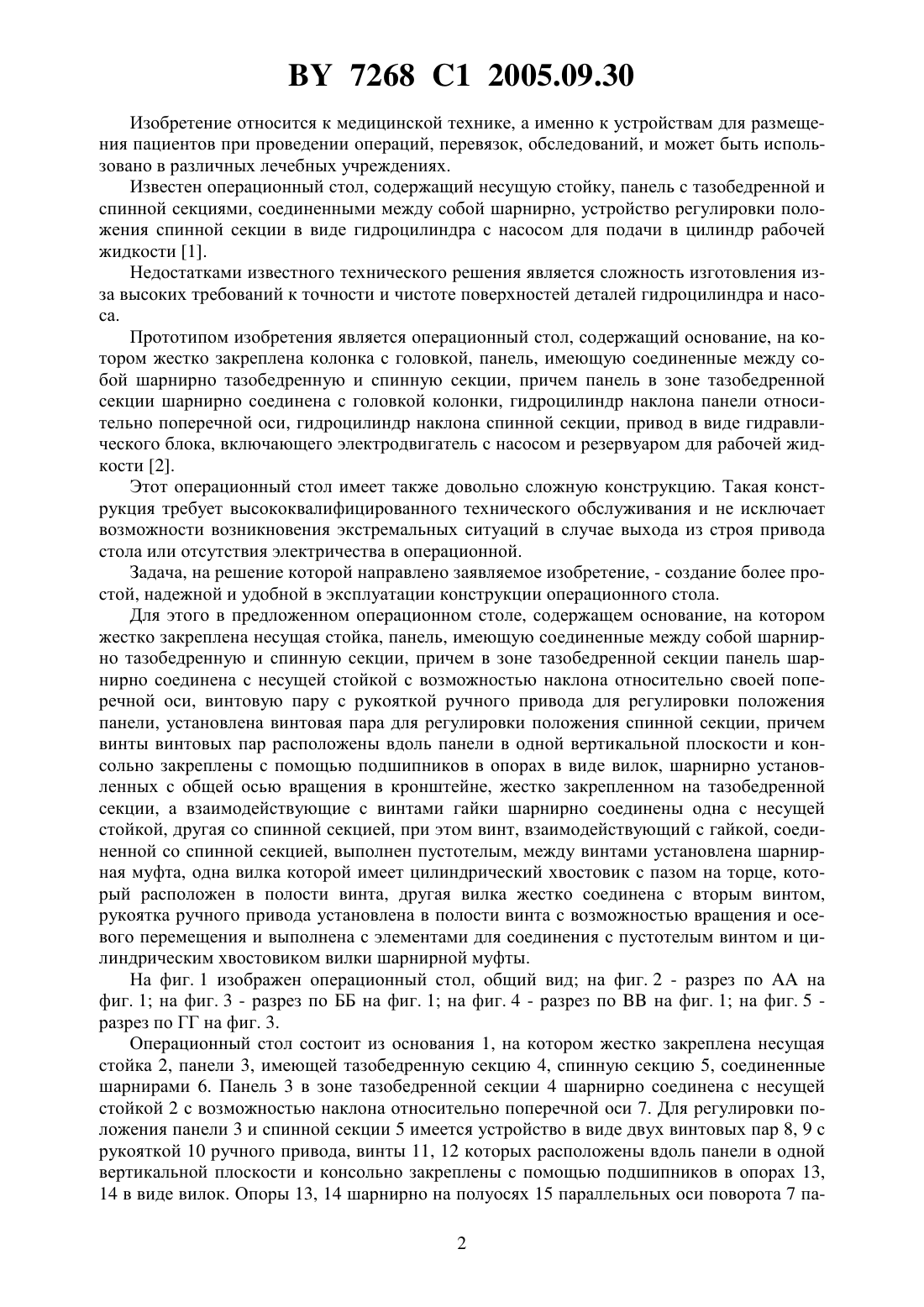

(51)61 13/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Староверов Николай Викторович Парфенович Владимир Владимирович Прохорчик Геннадий Леонидович(72) Авторы Староверов Николай Викторович Парфенович Владимир Владимирович Прохорчик Геннадий Леонидович(73) Патентообладатели Староверов Николай Викторович Парфенович Владимир Владимирович Прохорчик Геннадий Леонидович(57) Операционный стол, содержащий основание, на котором жестко закреплена несущая стойка, панель, имеющую соединенные между собой шарнирно тазобедренную и спинную секции, причем панель в зоне тазобедренной секции шарнирно соединена с несущей стойкой с возможностью наклона относительно своей поперечной оси, винтовую пару с рукояткой ручного привода для регулировки положения панели, отличающийся тем, что он снабжен винтовой парой для регулировки положения спинной секции, причем винты винтовых пар расположены вдоль панели в одной вертикальной плоскости и консольно закреплены с помощью подшипников в опорах в виде вилок, шарнирно установленных с общей осью вращения в кронштейне, жестко закрепленном на тазобедренной секции, а взаимодействующие с винтами гайки шарнирно соединены одна с несущей стойкой, другая со спинной секцией, при этом винт, взаимодействующий с гайкой, соединенной со спинной секцией, выполнен пустотелым, между винтами установлена шарнирная муфта,одна вилка которой имеет цилиндрический хвостовик с пазом на торце, который расположен в полости винта, другая вилка жестко соединена с вторым винтом, рукоятка ручного привода установлена в полости винта с возможностью вращения и осевого перемещения и выполнена с элементами соединения с пустотелым винтом и цилиндрическим хвостовиком вилки шарнирной муфты. 7268 1 2005.09.30 Изобретение относится к медицинской технике, а именно к устройствам для размещения пациентов при проведении операций, перевязок, обследований, и может быть использовано в различных лечебных учреждениях. Известен операционный стол, содержащий несущую стойку, панель с тазобедренной и спинной секциями, соединенными между собой шарнирно, устройство регулировки положения спинной секции в виде гидроцилиндра с насосом для подачи в цилиндр рабочей жидкости 1. Недостатками известного технического решения является сложность изготовления изза высоких требований к точности и чистоте поверхностей деталей гидроцилиндра и насоса. Прототипом изобретения является операционный стол, содержащий основание, на котором жестко закреплена колонка с головкой, панель, имеющую соединенные между собой шарнирно тазобедренную и спинную секции, причем панель в зоне тазобедренной секции шарнирно соединена с головкой колонки, гидроцилиндр наклона панели относительно поперечной оси, гидроцилиндр наклона спинной секции, привод в виде гидравлического блока, включающего электродвигатель с насосом и резервуаром для рабочей жидкости 2. Этот операционный стол имеет также довольно сложную конструкцию. Такая конструкция требует высококвалифицированного технического обслуживания и не исключает возможности возникновения экстремальных ситуаций в случае выхода из строя привода стола или отсутствия электричества в операционной. Задача, на решение которой направлено заявляемое изобретение, - создание более простой, надежной и удобной в эксплуатации конструкции операционного стола. Для этого в предложенном операционном столе, содержащем основание, на котором жестко закреплена несущая стойка, панель, имеющую соединенные между собой шарнирно тазобедренную и спинную секции, причем в зоне тазобедренной секции панель шарнирно соединена с несущей стойкой с возможностью наклона относительно своей поперечной оси, винтовую пару с рукояткой ручного привода для регулировки положения панели, установлена винтовая пара для регулировки положения спинной секции, причем винты винтовых пар расположены вдоль панели в одной вертикальной плоскости и консольно закреплены с помощью подшипников в опорах в виде вилок, шарнирно установленных с общей осью вращения в кронштейне, жестко закрепленном на тазобедренной секции, а взаимодействующие с винтами гайки шарнирно соединены одна с несущей стойкой, другая со спинной секцией, при этом винт, взаимодействующий с гайкой, соединенной со спинной секцией, выполнен пустотелым, между винтами установлена шарнирная муфта, одна вилка которой имеет цилиндрический хвостовик с пазом на торце, который расположен в полости винта, другая вилка жестко соединена с вторым винтом,рукоятка ручного привода установлена в полости винта с возможностью вращения и осевого перемещения и выполнена с элементами для соединения с пустотелым винтом и цилиндрическим хвостовиком вилки шарнирной муфты. На фиг. 1 изображен операционный стол, общий вид на фиг. 2 - разрез пона фиг. 1 на фиг. 3 - разрез по ББ на фиг. 1 на фиг. 4 - разрез пона фиг. 1 на фиг. 5 разрез по ГГ на фиг. 3. Операционный стол состоитиз основания 1, на котором жестко закреплена несущая стойка 2, панели 3, имеющей тазобедренную секцию 4, спинную секцию 5, соединенные шарнирами 6. Панель 3 в зоне тазобедренной секции 4 шарнирно соединена с несущей стойкой 2 с возможностью наклона относительно поперечной оси 7. Для регулировки положения панели 3 и спинной секции 5 имеется устройство в виде двух винтовых пар 8, 9 с рукояткой 10 ручного привода, винты 11, 12 которых расположены вдоль панели в одной вертикальной плоскости и консольно закреплены с помощью подшипников в опорах 13,14 в виде вилок. Опоры 13, 14 шарнирно на полуосях 15 параллельных оси поворота 7 па 2 7268 1 2005.09.30 нели 3 установлены в кронштейне 16, смонтированном на тазобедренной секции 4. Взаимодействующая с винтом 11 гайка 17 шарнирно на полуосях 18, параллельных оси 7, установлена в кронштейне 19 в виде вилки, жестко связанном с несущей стойкой 2, а взаимодействующая с винтом 12 гайка 20 шарнирно на полуосях 21 установлена в кронштейне 22, жестко закрепленном на спинной секции 5. Винт 12 выполнен пустотелым. Между винтами 11 и 12 установлена шарнирная муфта 23, вилка 24 муфты имеет цилиндрический хвостовик 25, который расположен в полости винта 12 и на торце имеет паз 26. Вилка 27 муфты жестко соединена с винтом 11. Рукоятка 10 ручного привода установлена в полости винта 12 с возможностью вращения и осевого перемещения. На торце рукоятки 10 имеется выступ 28, взаимодействующий с пазом 26 вилки 24 шарнирной муфты 23. Для соединения рукоятки 10 с винтом 12 на рукоятке 10 выполнены две лыски 29, а в пазах винта 12 зафиксированы с помощью втулки 30 сухари 31. Для защиты винтов от загрязнения все их открытые части размещены в соосные с винтами 11, 12 кожуха 32, 33 и 34 соответственно. Стол работает следующим образом. Регулировка наклона панели 3 и наклона спинной секции 5 осуществляется вращением рукоятки 10. Для регулировки наклона панели рукоятка 10 должна быть в задвинутом до упора положении, при этом выступ 28 рукоятки находится в пазу 26 хвостовика 25 вилки 24. При вращении в этом положении рукоятки 10 вращение через муфту 23 передается винту 11, который ввинчивается в гайку 17 или вывинчивается из нее, поворачивая панель 3 вокруг оси 7. Для регулировки наклона спинной секции 5 рукоятка 10 должна быть выдвинута до упора на себя, при этом выступ 28 выходит из паза 26 хвостовика 25 вилки 24, а участок рукоятки, имеющий лыски 29, заходит в паз, образованный сухарями 31, и таким образом рукоятка 10 соединяется с винтом 12. При вращении рукоятки 10 вращение передается винту 12, который ввинчивается в гайку 20 или вывинчивается из нее, поворачивая спинную секцию вокруг оси 6. Источники информации 1.4138318 1, МПК А 61 13/02, 1994. 2.1787028 3, МПК А 61 13/00, 1993. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
