Перемычка вентиляционная для оконных и дверных проемов в наружных и внутренних стенах зданий

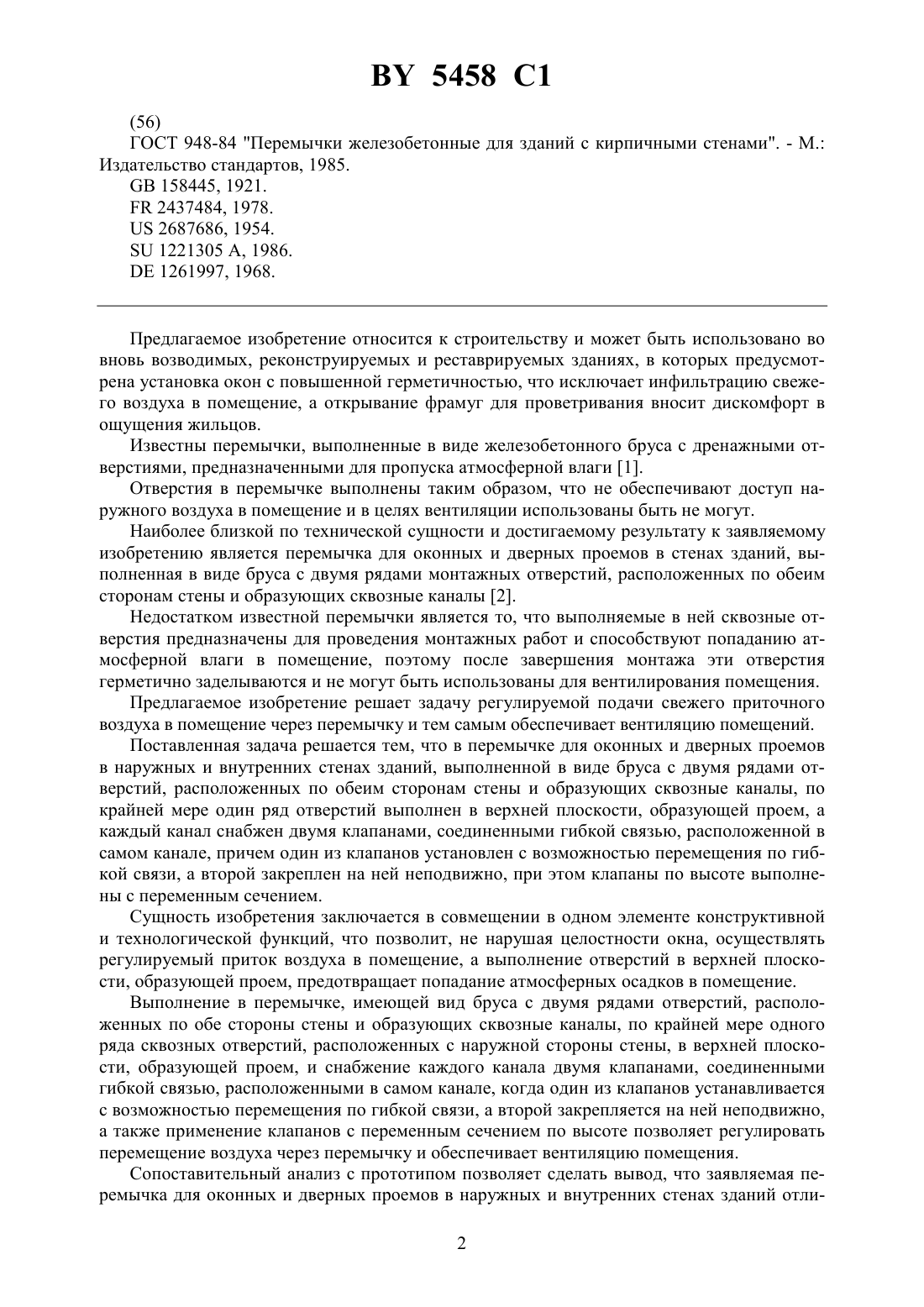

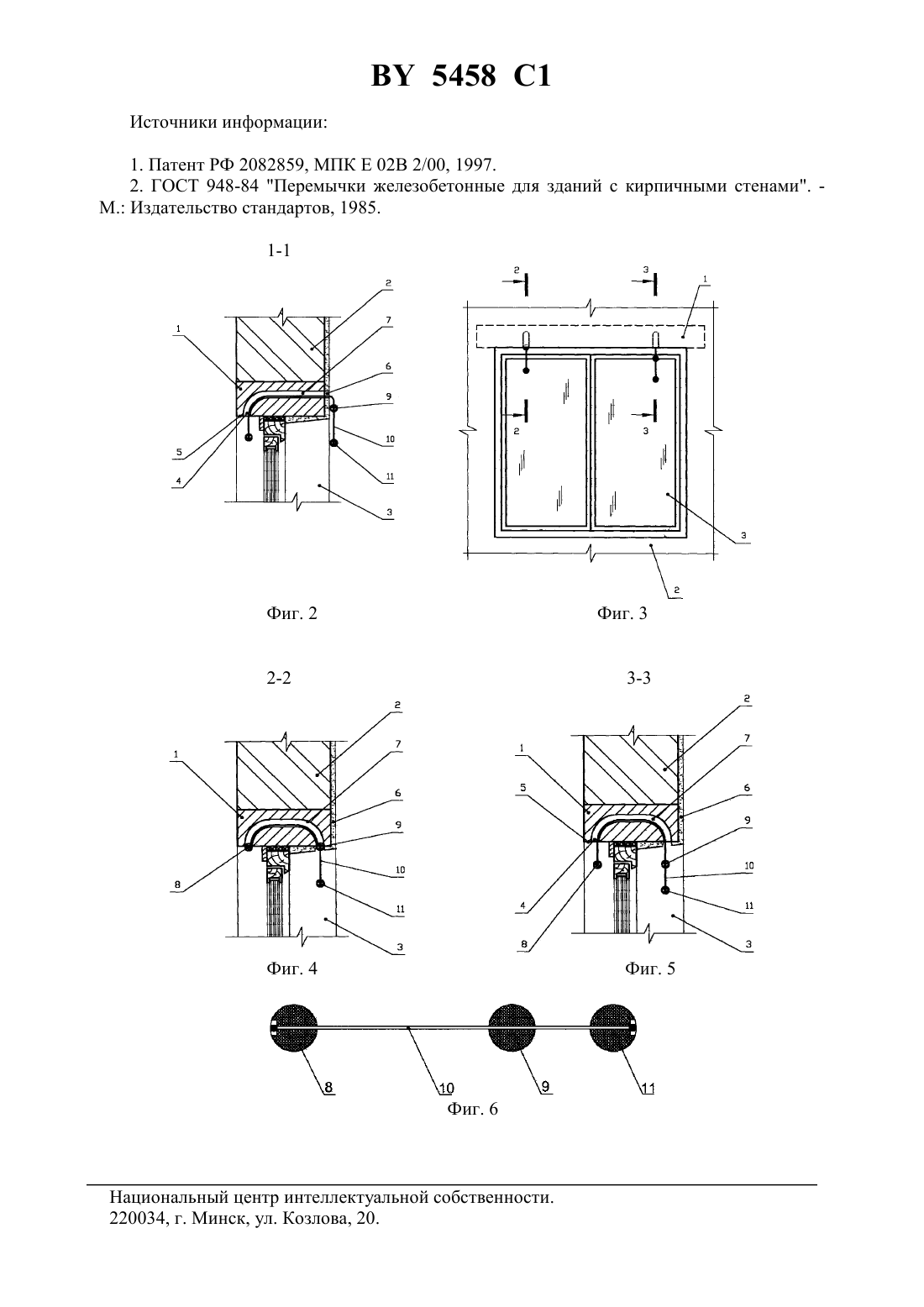

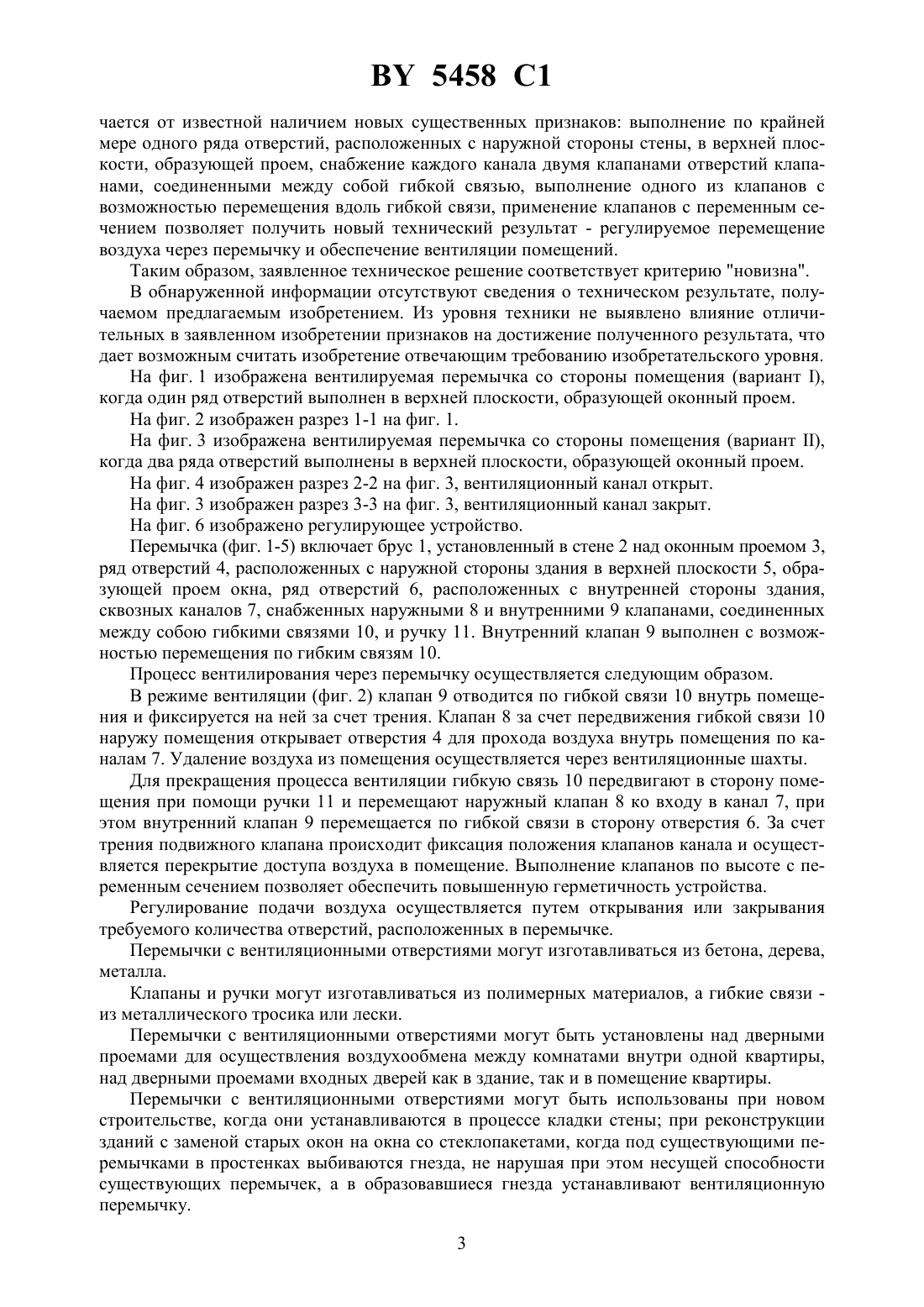

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕМЫЧКА ВЕНТИЛЯЦИОННАЯ ДЛЯ ОКОННЫХ И ДВЕРНЫХ ПРОЕМОВ В НАРУЖНЫХ И ВНУТРЕННИХ СТЕНАХ ЗДАНИЙ(71) Заявитель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(72) Авторы Змушко Владимир Степанович Борвонов Виктор Алексеевич Портянко Наталья Яковлевна(73) Патентообладатель Научно-исследовательское и экспериментально-проектное республиканское унитарное предприятие Институт БелНИИС(57) 1. Перемычка для оконных и дверных проемов в наружных и внутренних стенах зданий, выполненная в виде бруса с двумя рядами отверстий, расположенных по обе стороны стены и образующих сквозные каналы, отличающаяся тем, что, по крайней мере, один ряд отверстий, расположенных с наружной стороны стены, выполнен в верхней плоскости, образующей проем, каждый канал снабжен двумя клапанами, соединенными гибкой связью, расположенной в самом канале, причем один из клапанов установлен с возможностью перемещения по гибкой связи, а второй закреплен на ней неподвижно. 2. Перемычка по п. 1, отличающаяся тем, что клапаны по высоте выполнены с переменным сечением.(56) ГОСТ 948-84 Перемычки железобетонные для зданий с кирпичными стенами. - М. Издательство стандартов, 1985.158445, 1921.2437484, 1978.2687686, 1954.1221305 , 1986.1261997, 1968. Предлагаемое изобретение относится к строительству и может быть использовано во вновь возводимых, реконструируемых и реставрируемых зданиях, в которых предусмотрена установка окон с повышенной герметичностью, что исключает инфильтрацию свежего воздуха в помещение, а открывание фрамуг для проветривания вносит дискомфорт в ощущения жильцов. Известны перемычки, выполненные в виде железобетонного бруса с дренажными отверстиями, предназначенными для пропуска атмосферной влаги 1. Отверстия в перемычке выполнены таким образом, что не обеспечивают доступ наружного воздуха в помещение и в целях вентиляции использованы быть не могут. Наиболее близкой по технической сущности и достигаемому результату к заявляемому изобретению является перемычка для оконных и дверных проемов в стенах зданий, выполненная в виде бруса с двумя рядами монтажных отверстий, расположенных по обеим сторонам стены и образующих сквозные каналы 2. Недостатком известной перемычки является то, что выполняемые в ней сквозные отверстия предназначены для проведения монтажных работ и способствуют попаданию атмосферной влаги в помещение, поэтому после завершения монтажа эти отверстия герметично заделываются и не могут быть использованы для вентилирования помещения. Предлагаемое изобретение решает задачу регулируемой подачи свежего приточного воздуха в помещение через перемычку и тем самым обеспечивает вентиляцию помещений. Поставленная задача решается тем, что в перемычке для оконных и дверных проемов в наружных и внутренних стенах зданий, выполненной в виде бруса с двумя рядами отверстий, расположенных по обеим сторонам стены и образующих сквозные каналы, по крайней мере один ряд отверстий выполнен в верхней плоскости, образующей проем, а каждый канал снабжен двумя клапанами, соединенными гибкой связью, расположенной в самом канале, причем один из клапанов установлен с возможностью перемещения по гибкой связи, а второй закреплен на ней неподвижно, при этом клапаны по высоте выполнены с переменным сечением. Сущность изобретения заключается в совмещении в одном элементе конструктивной и технологической функций, что позволит, не нарушая целостности окна, осуществлять регулируемый приток воздуха в помещение, а выполнение отверстий в верхней плоскости, образующей проем, предотвращает попадание атмосферных осадков в помещение. Выполнение в перемычке, имеющей вид бруса с двумя рядами отверстий, расположенных по обе стороны стены и образующих сквозные каналы, по крайней мере одного ряда сквозных отверстий, расположенных с наружной стороны стены, в верхней плоскости, образующей проем, и снабжение каждого канала двумя клапанами, соединенными гибкой связью, расположенными в самом канале, когда один из клапанов устанавливается с возможностью перемещения по гибкой связи, а второй закрепляется на ней неподвижно,а также применение клапанов с переменным сечением по высоте позволяет регулировать перемещение воздуха через перемычку и обеспечивает вентиляцию помещения. Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемая перемычка для оконных и дверных проемов в наружных и внутренних стенах зданий отли 2 5458 1 чается от известной наличием новых существенных признаков выполнение по крайней мере одного ряда отверстий, расположенных с наружной стороны стены, в верхней плоскости, образующей проем, снабжение каждого канала двумя клапанами отверстий клапанами, соединенными между собой гибкой связью, выполнение одного из клапанов с возможностью перемещения вдоль гибкой связи, применение клапанов с переменным сечением позволяет получить новый технический результат - регулируемое перемещение воздуха через перемычку и обеспечение вентиляции помещений. Таким образом, заявленное техническое решение соответствует критерию новизна. В обнаруженной информации отсутствуют сведения о техническом результате, получаемом предлагаемым изобретением. Из уровня техники не выявлено влияние отличительных в заявленном изобретении признаков на достижение полученного результата, что дает возможным считать изобретение отвечающим требованию изобретательского уровня. На фиг. 1 изображена вентилируемая перемычка со стороны помещения (вариант ),когда один ряд отверстий выполнен в верхней плоскости, образующей оконный проем. На фиг. 2 изображен разрез 1-1 на фиг. 1. На фиг. 3 изображена вентилируемая перемычка со стороны помещения (вариант ),когда два ряда отверстий выполнены в верхней плоскости, образующей оконный проем. На фиг. 4 изображен разрез 2-2 на фиг. 3, вентиляционный канал открыт. На фиг. 3 изображен разрез 3-3 на фиг. 3, вентиляционный канал закрыт. На фиг. 6 изображено регулирующее устройство. Перемычка (фиг. 1-5) включает брус 1, установленный в стене 2 над оконным проемом 3,ряд отверстий 4, расположенных с наружной стороны здания в верхней плоскости 5, образующей проем окна, ряд отверстий 6, расположенных с внутренней стороны здания,сквозных каналов 7, снабженных наружными 8 и внутренними 9 клапанами, соединенных между собою гибкими связями 10, и ручку 11. Внутренний клапан 9 выполнен с возможностью перемещения по гибким связям 10. Процесс вентилирования через перемычку осуществляется следующим образом. В режиме вентиляции (фиг. 2) клапан 9 отводится по гибкой связи 10 внутрь помещения и фиксируется на ней за счет трения. Клапан 8 за счет передвижения гибкой связи 10 наружу помещения открывает отверстия 4 для прохода воздуха внутрь помещения по каналам 7. Удаление воздуха из помещения осуществляется через вентиляционные шахты. Для прекращения процесса вентиляции гибкую связь 10 передвигают в сторону помещения при помощи ручки 11 и перемещают наружный клапан 8 ко входу в канал 7, при этом внутренний клапан 9 перемещается по гибкой связи в сторону отверстия 6. За счет трения подвижного клапана происходит фиксация положения клапанов канала и осуществляется перекрытие доступа воздуха в помещение. Выполнение клапанов по высоте с переменным сечением позволяет обеспечить повышенную герметичность устройства. Регулирование подачи воздуха осуществляется путем открывания или закрывания требуемого количества отверстий, расположенных в перемычке. Перемычки с вентиляционными отверстиями могут изготавливаться из бетона, дерева,металла. Клапаны и ручки могут изготавливаться из полимерных материалов, а гибкие связи из металлического тросика или лески. Перемычки с вентиляционными отверстиями могут быть установлены над дверными проемами для осуществления воздухообмена между комнатами внутри одной квартиры,над дверными проемами входных дверей как в здание, так и в помещение квартиры. Перемычки с вентиляционными отверстиями могут быть использованы при новом строительстве, когда они устанавливаются в процессе кладки стены при реконструкции зданий с заменой старых окон на окна со стеклопакетами, когда под существующими перемычками в простенках выбиваются гнезда, не нарушая при этом несущей способности существующих перемычек, а в образовавшиеся гнезда устанавливают вентиляционную перемычку. 3 5458 1 Источники информации 1. Патент РФ 2082859, МПК Е 02 В 2/00, 1997. 2. ГОСТ 948-84 Перемычки железобетонные для зданий с кирпичными стенами. М. Издательство стандартов, 1985. 1-1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
