Конструктивный элемент для строительства зданий

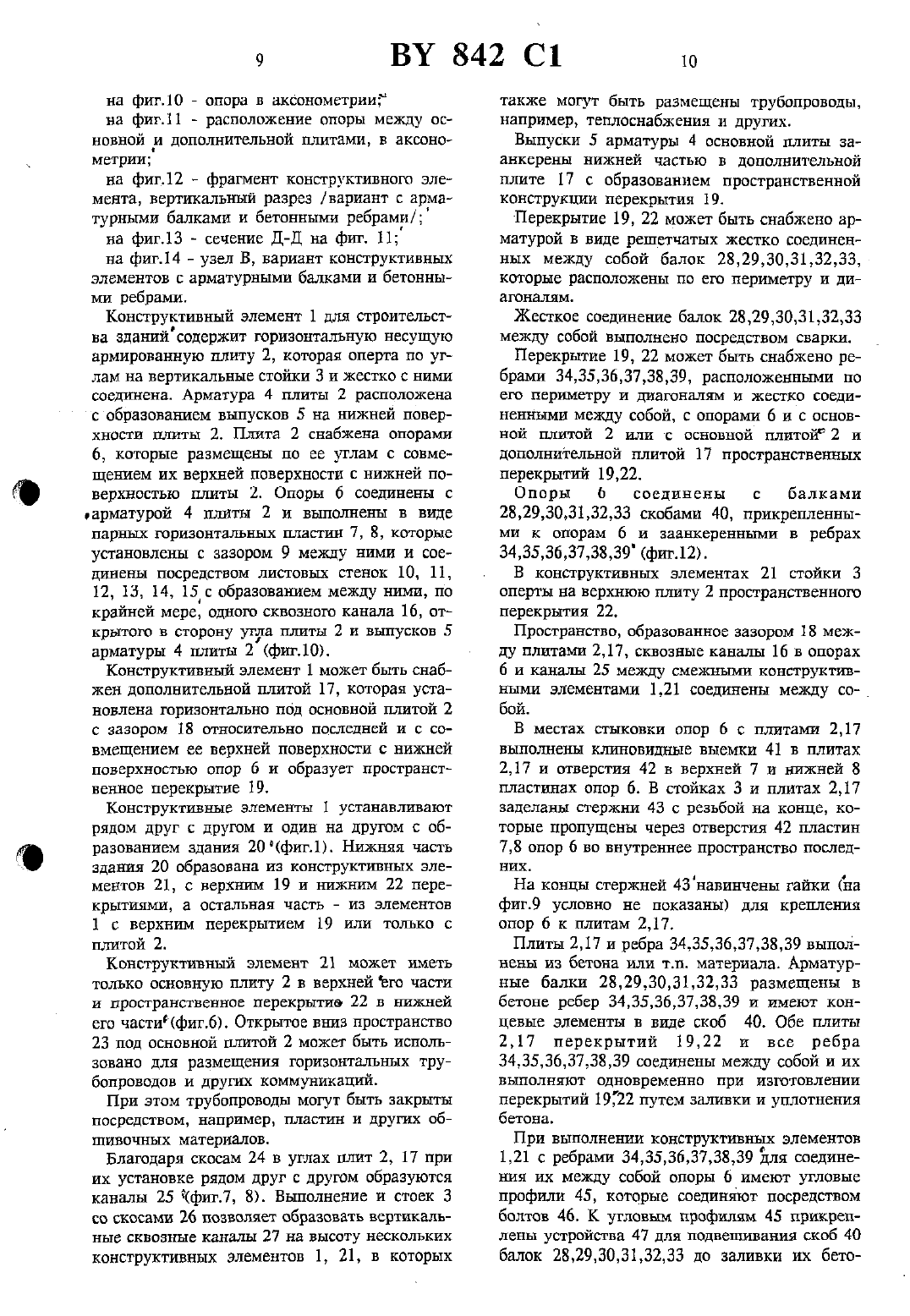

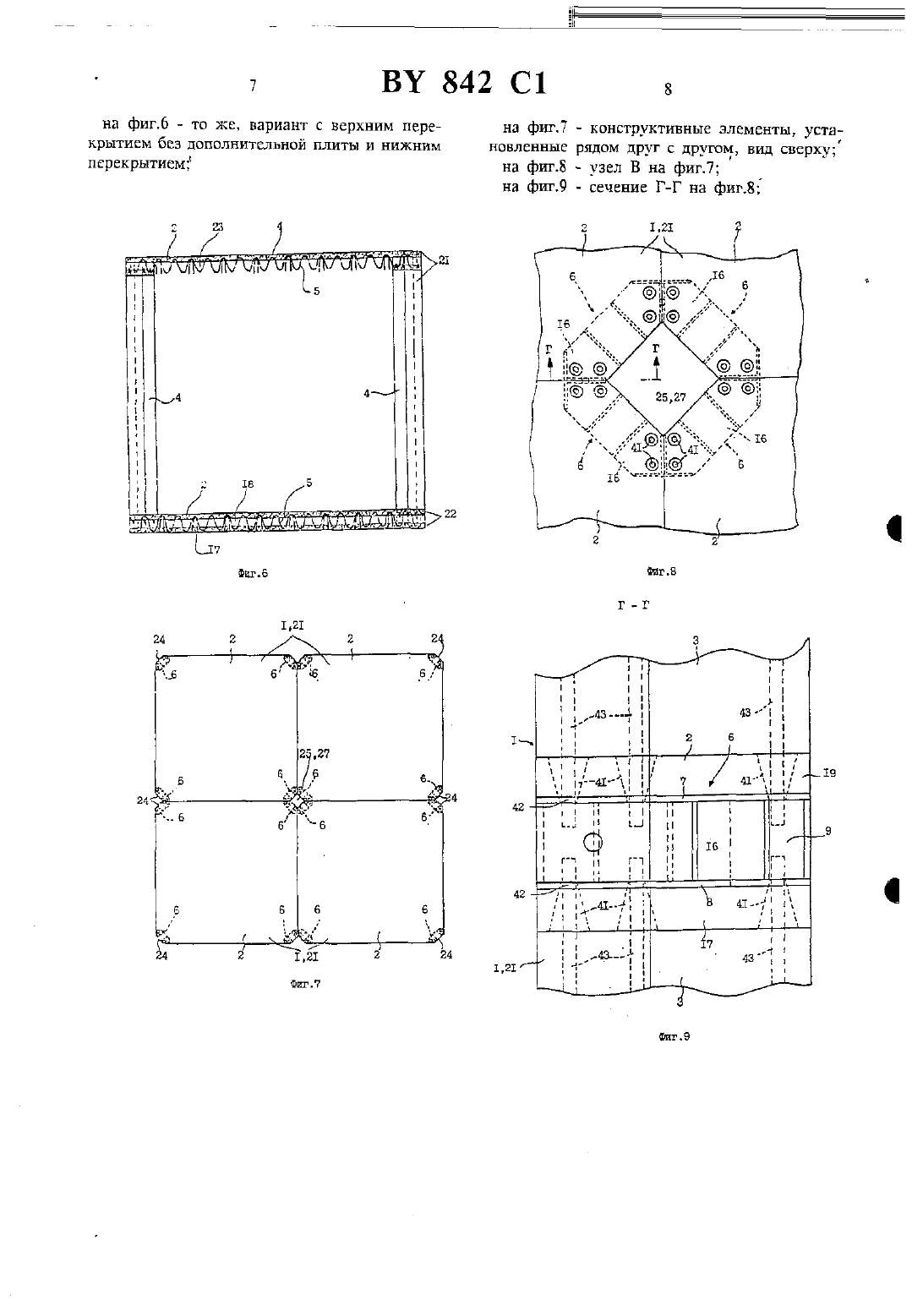

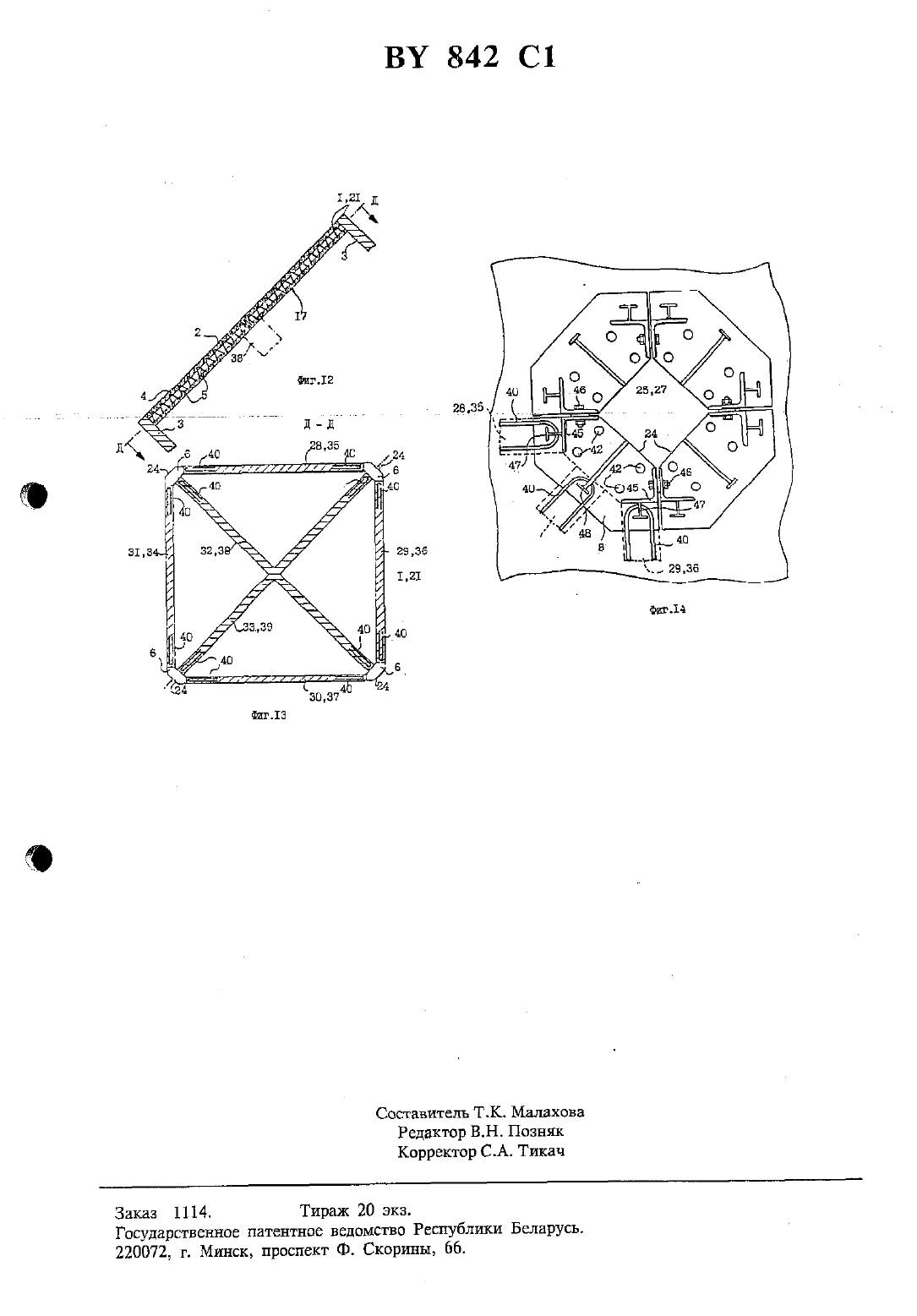

плитой, установленной горизонтально под основной плитой с зазором относительно нее и с совмещением ее нижней поверхности с нижней поверхностью опор, причем выпуски арматуры основной плиты заанкерены нижней частью в дополнительной плите с образованием пространственной конструкции перекрытия.З. Конструктивный элемент по пп.1, 2, отличающийся тем, что перекрытие снабжено дополнительной арматурой в виде решетчатых,жестко соединенных между собой балок, расположенных по его периметру и диагоналям.4. Конструктивный элемент по п.3, отличающийся тем, что жесткое соединение балок арматуры выполнено посредством сварки.5. Конструктивный элемент но пп.1-4, отличающийся тем, что он выполнен е-выемками по углам.6. Конструктивный элемент по п.5, отличающийся тем, что выемки выполненыдв виде скосов в углах плиты или плит.7. Конструктивный элемент по п.5, отличающийся тем, что стойки имеют выемки по наружным углам.8. Конструктивный элемент по п.7, отличающийся тем. что выемки выполнены в виде скосов.9. Конструктивный элемент по пп.1-8, отличающийся тем, что перекрытие снабжено бетонными ребрами, расположенными по его периметру и диагоналям и жестко соединенными между собой с опорами и с плитой или с плитами.10. Конструктивный элемент по п.9, отличающийся тем, что опоры соединены с балками посредством прикрепленных к ним и заанкеренных в балках скоб.11. Конструктивный элемент по пп.110,отличающийся тем, что он снабжен дополнительным перекрытием, расположенным вИзобретение относится к конструктивным элементам для возведения зданий.Известен конструктивный элемент, состояший из литой профильной. констРУКЦии из бетона, для строительства зданий, имеющий форму стола и снабженный плитой, двумя продольными стенками и четырьмя или более стойками. Из подобных конструктивных элементов можно возводить отдельные этажи здания благодаря тому, что они устанавливаются на ряд образующих первый (нижний) этаж готовых коробок. Так как плиты конструктивных элементов, имеющих форму стола, образуют одновременно с нижнейЪтороны потолок н с верхней сторрны пол для расположенного над ним этажа,то эти конструктивные элементы значительно легче, чем известные готовые коробки и требуют меньше материала 1.Недостаток подобных конструктивных элементов состоит в том, что из соображений статики для снижения прогиба плит требуются балки или подобные им опорные элементы. В известном конструктивном элементе прогоны образуются с помощью продольных стенок. Далее трудности представляет размещение в здании, построенном с помощью подобных конструктивных элементов, требуемых коммуникаций, например, для воды, канализации,электричества, теплоснабжения и т.п. таким образом, чтобы, с одной стороны, не ослабить конструкцию, а с другой стороны, не применять дорогостоящие работы. При известных конструктивных элементах размещение коммуникаций внутри конструктивного элемента невозможно.Известна решетчатая плита с верхней и нижней опорной плитой и соединяющими их перев/тычками. Для установки такою потолка,образованного из нескольких подобных соединенных между собой боковыми сторонами фахверков на ОПОРНХ крайние рСШСТЧаТЫС ПЛИТЫ на своих внешних концах имеют по массивному блоку 2 .Недостатком указанного решения является невозможность проводки трубопроводов коммуникаций различного назначения через опоры в расположенные между верхней н нижней опорными плитами пространство.Наиболее бщзкш техническим решением явЛЯСТСЯ КОНСТрУКТИБЕ-ЦЦЙ ЭЛСМСНТЪДЛЯ СТрОИТСТЕЬства зданий, включающий несущую армированную плиту, расположенную горизонтально, опертую по углам на вертикальные стойки и жестко с шши соединенную 3.НЕДОСТНТКОМ ТЕПСОГО РЕШЕНИЯ ЯВЛЯЕТСЯ НСВОЗможноеть проводки коммуникаций в пределах ПЛИТЫ И СТОЕК КОНСТрУКТИБНОГО ЭЛСМВНТЭ И недостаточная несущая способность плиты.Задача изобретения - повысить несущую споСОбНОСТЬ конструктивного ЭЛСМСНТН за СЧЕТ ИСключенитя прогибов плиты и элементов усиления в виде, например, прогонов, улучшить возможности планировки и улучшение эксплуатационных качеств за счет возможности проводки трубопроводов различных коммуникаций в разных направлениях, в том числе и над стойками.Поставленная задача достигается тем, что в КОНСТРУКТИВНОМ ЭЛЕМЕНТС УСТЗНОВЛЕНЗ С образованием выпусков на нижней поверхностиплита, которая снабжена опорами, расположенными по ее углам с совмещением их верхней поверхности с нижней поверхностью плиты, соединенными с арматурой последней и выполненными в виде парных горизонтальных пластин, которые расположены с зазором между собой и соединены посредством листовых стенок с образованием между нимидпоКроме того, конструктивный элемент может быть снабжен дополнительной плитой, установленной горизонтально под основной плитой с зазором относительно нее и с совмещением ее нижней поверхности с вишней поверхностью опор, причем выпуски арматуры основной плиты заанкерены нижней частью в дополнительной плите с образованием пространственной конструкции перекрытия перекрытие может быть снабжено арматурой в виде решетчатых, жестко соединенных между собой балок, расположенных по его периметру и диагоналямржесткое соединение балок арматуры может быть выполнено посредством сварки конструктивный элемент может быть выполнен с выемками по углам выемки могут быть выполнены в виде скосов в углах плиты или плит стойки имеют выемки по наружным углам выемки выполнены в виде скосов может быть перекрытие снабжено бетонными ребрами, расположенными по его периметру и диагоналям и жестко соединенными между собой с опорами и с плитой или с плитами могут быть опоры соединены с балками посредством прикрепленных к ним заанкеренных в ребрах скоб. Конструктивный элемент может быть снабжен дополнительным перекрытием, распоЛОЖВННЫМ В НИЖНЕЙ ЕГО ЧВСТИ С ОПИРННИЕМ на него стоек.Сущность изобретения поясняется чертежами, на которых схематически изображенона фиг. 1 - конструктивные элементы, установленные рядом друг с другом и один над ДРУГИМ, В ЗКСОНОМВТрИИ, на фиг.2 - конструктивный элемент, вид сверху стойки условно не показаны/Ъна фиг.3 - сечение АшА на фиг.2ВУ 842 С 1 а на фшнб - то же, вариант с верхним пере- на фиг.7 - конструктивные элементы, устаь крытием без наполнительной плиты и нижнимновленные рядом ДРУГ с другом, вид сверхурна фиг.11 - расположение опоры между основной и дополнительной плитами, в аксонометриина фиг.14 - узел В, вариант конструктивных элементов с арматурными балками и бетонными ребрами.Конструктивный элемент 1 для строительства зданийсодержит горизонтальную несущую армированную плиту 2, которая оперта по углам на вертикальные стойки 3 и жестко с ними соединена. Арматура 4 плиты 2 расположена с образованием выпусков 5 на нижней поверхности плиты 2. Плита 2 снабжена опорами(э, которые размещены по ее углам с совмещением их верхней поверхности с нижней поверхностью плиты 2. Опоры б соединены сарматурой 4 плиты 2 и выполнены в виде парных горизонтальных пластин 7, 8, которые установлены с зазором 9 между ними и соединены посредством листовых стенок 10, 11,12, 13, 14, 15 с образованием между ними, по крайней мере, одного сквозного канала 16, открытою в сторону угла плиты 2 и выпусков 5 арматуры 4 плиты 2 (фИтДО).Конструктивный элемент 1 может быть снабжен дополнительной плитой 17, которая установлена горизонтально под основной плитой 2 с зазором 18 относительно последней и с совмещением ее верхней поверхности с нижней поверхностью опор 6 и образует пространственное перекрытие 19.Конструктивные элементы 1 устанавливают рядом друг с другом и один на другом с образованием здания 20 (фиг.1). Нижняя часть здания 20 образована из конструктивных элементов 21, с верхним 19 и нижним 22 перекрытиями, а остальная часть - из элементов 1 с верхним перекрытием 19 или только с плитой 2.Конструктивный элемент 21 может иметь только основную плиту 2 в верхней его части и пространственное перекрытие 22 в нижней его части(фиг.6). Открытое вниз пространство 23 под основной плитой 2 может быть использовано для размещения горизонтальных трубопроводов и друшх коммуникаций.При этом трубопроводы могут быть закрыты посредством, например, пластин и другие обшивочных материалов.Благодаря скосам 24 в углах плит 2, 17 при их установке рядом друг с другом образуются каналы 25 ЧфИгЛ, 8). Выполнение и стоек 3 со скосами 26 позволяет образовать вертикальные сквозные каналы 27 на высоту нескольких конструктивных элементов 1, 21, в которыхтакже могут быть размещены трубопроводы,например, теплоснабжения и других.Выпуски 5 арматуры 4 основной плиты заанкерены нижней частью в дополнительной плите 17 с образованием пространственной конструкции перекрытия 19.Перекрытие 19, 22 может быть снабжено арматурой в виде решетчатых жестко соединенных между собой балок 28,293 О,31,32,ЗЗ,которые расположены по его периметру и диагоналям.Жесткое соединение балок 28,29,30,З 1,3233 между собой выполнено посредством сварки.Перекрытие 19, 22 может быть снабжено ребрами 34,35,36,37,З 8,З 9, расположенными по ЕГО ПВрИМСТру И ДИВГОНЭЛЯМ И ЖВСТКО СОЕДИнеиными между собой, с опорами б и с основной плитой 2 или с основной плитой 2 и дополнительной плитой 17 пространственных перекрытий 19,22.В конструктивных элементах 21 стойки 3 оперты на верхнюю плиту 2 пространственного перекрытия 22.Пространство, образованное зазором 18 между плитами 2,17, сквозные каналы 16 в опорах б и каналы 25 между смежными конструктив ными элементами 1,21 соединены между соВ местах стыковки опор б с плитами 2,17 выполнены кдпигновидные выемки 41 в плитах 2,17 и отверстия 42 в верхней 7 и нижней 8 пластинах опор б. В стойках 3 и плитах 2,17 заделаны стержни 43 с резьбой на конце, которые пропущены через отверстия 42 пластин7,8 опор 6 во внутреннее пространство последних.На концы стержней 43 навинченьт гайки (нафиг.9 условно не показаны) для крепления опор 6 к плитам 2,17.Плиты 2,17 и ребра З 4,З 5,36,З 7 З 8,39 выполнены из бетона или т.п. материала. Арматурные балки 28,29,ЗО,З 1,32,33 размещены в бетоне ребер 34,35,3 б,37,3839 и имеют концевые элементы в виде скоб 40. Обе плиты 2,17 перекрытий 19,22 и все ребра 3435,36,37 З 839 соединены между собой и их выполняют одновременно при изготовлении перекрытий 1922 путем заливки и уплотнения бетона.При выполнении конструктивных элементов 1,21 с ребрами 34,З 5,36,37,38,39 для соединеъшя их между собой опоры 6 имеют угловые профили 45, которые соединяют посредством болтов 46. К угловым профилям 45 прикреплены устройства 47 для подвешивания скоб 40 балок 28,29,30,31,32,33 до заливки их бето
