Инкубатор
Номер патента: 4610
Опубликовано: 30.09.2002
Авторы: Тютин Игорь Александрович, Коваль Николай Дмитриевич, Глущенко Виктор Михайлович, Шакин Владимир Степанович, Бородулин Владимир Иванович
Текст

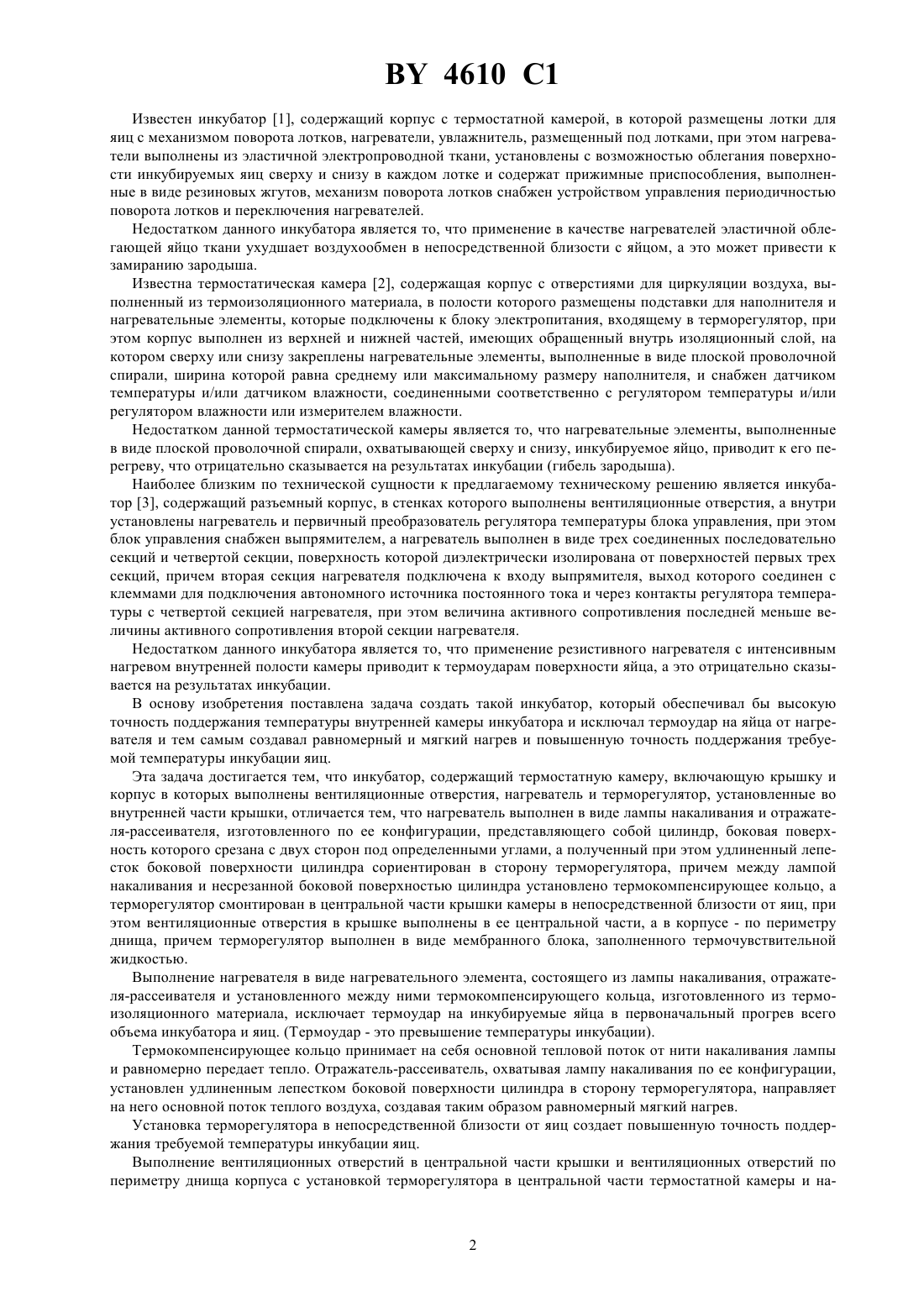

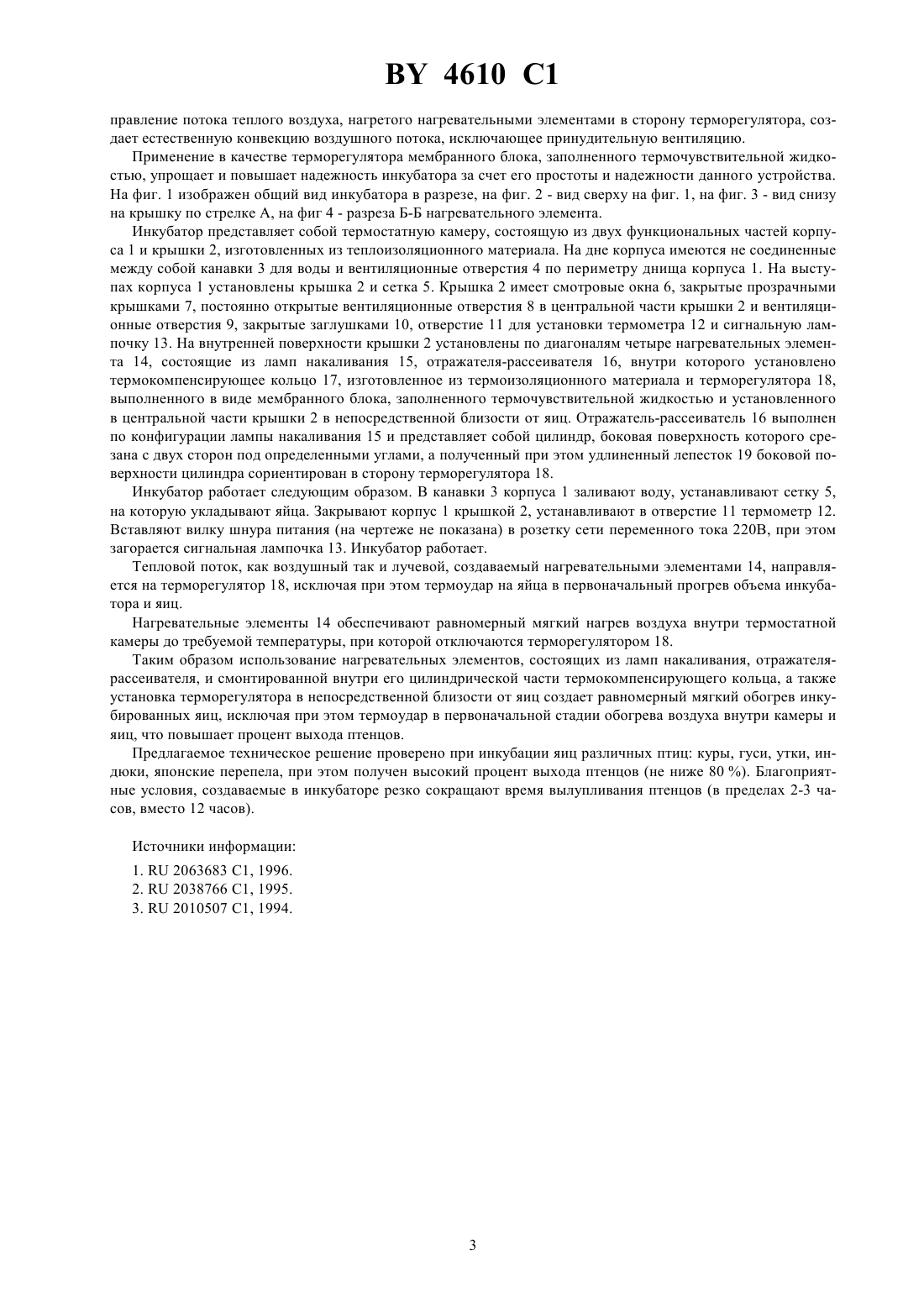

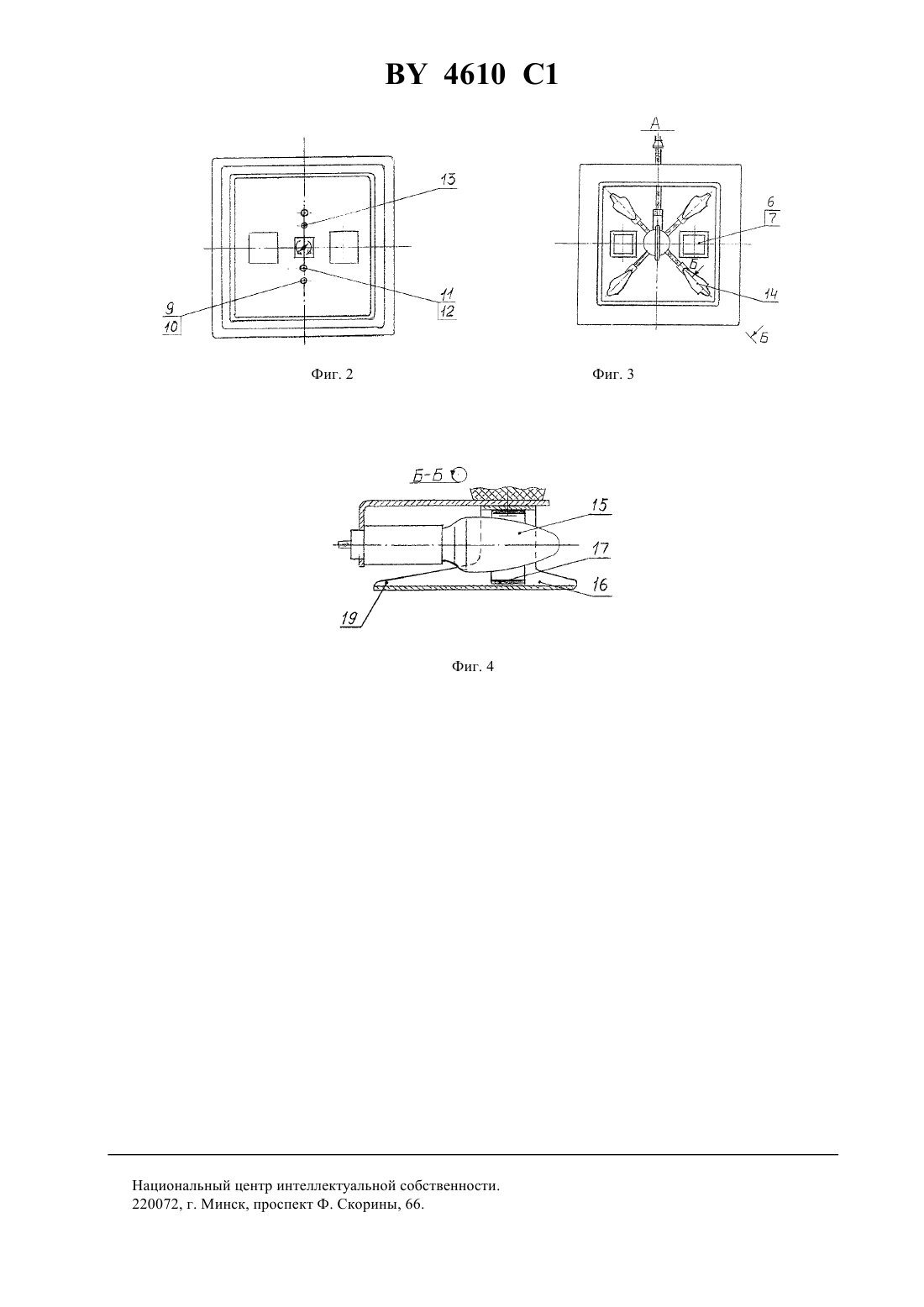

01 41/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Инкубатор, содержащий термостатную камеру, включающую крышку и корпус, в которых выполнены вентиляционные отверстия, нагреватель и терморегулятор, установленные во внутренней части крышки, отличающийся тем, что нагреватель выполнен в виде лампы накаливания и отражателя-рассеивателя, изготовленного по ее конфигурации, представляющего собой цилиндр, боковая поверхность которого срезана с двух сторон под определенными углами, а полученный при этом удлиненный лепесток боковой поверхности цилиндра сориентирован в сторону терморегулятора, причем между лампой накаливания и несрезанной боковой поверхностью цилиндра установлено термокомпенсирующее кольцо, а терморегулятор смонтирован в центральной части крышки камеры в непосредственной близости от яиц. 2. Инкубатор по п. 1, отличающийся тем, что вентиляционные отверстия в крышке выполнены в ее центральной части, а в корпусе - по периметру днища. 3. Инкубатор по п. 1, отличающийся тем, что терморегулятор выполнен в виде мембранного блока, заполненного термочувствительной жидкостью. Фиг. 1 Предлагаемое техническое решение относится к области птицеводства, а более конкретно - к конструкции инкубаторов для выведения домашней птицы, которые могут быть использованы в условиях фермерского хозяйства или селекционного выведения домашней птицы в небольших количествах. 4610 1 Известен инкубатор 1, содержащий корпус с термостатной камерой, в которой размещены лотки для яиц с механизмом поворота лотков, нагреватели, увлажнитель, размещенный под лотками, при этом нагреватели выполнены из эластичной электропроводной ткани, установлены с возможностью облегания поверхности инкубируемых яиц сверху и снизу в каждом лотке и содержат прижимные приспособления, выполненные в виде резиновых жгутов, механизм поворота лотков снабжен устройством управления периодичностью поворота лотков и переключения нагревателей. Недостатком данного инкубатора является то, что применение в качестве нагревателей эластичной облегающей яйцо ткани ухудшает воздухообмен в непосредственной близости с яйцом, а это может привести к замиранию зародыша. Известна термостатическая камера 2, содержащая корпус с отверстиями для циркуляции воздуха, выполненный из термоизоляционного материала, в полости которого размещены подставки для наполнителя и нагревательные элементы, которые подключены к блоку электропитания, входящему в терморегулятор, при этом корпус выполнен из верхней и нижней частей, имеющих обращенный внутрь изоляционный слой, на котором сверху или снизу закреплены нагревательные элементы, выполненные в виде плоской проволочной спирали, ширина которой равна среднему или максимальному размеру наполнителя, и снабжен датчиком температуры и/или датчиком влажности, соединенными соответственно с регулятором температуры и/или регулятором влажности или измерителем влажности. Недостатком данной термостатической камеры является то, что нагревательные элементы, выполненные в виде плоской проволочной спирали, охватывающей сверху и снизу, инкубируемое яйцо, приводит к его перегреву, что отрицательно сказывается на результатах инкубации (гибель зародыша). Наиболее близким по технической сущности к предлагаемому техническому решению является инкубатор 3, содержащий разъемный корпус, в стенках которого выполнены вентиляционные отверстия, а внутри установлены нагреватель и первичный преобразователь регулятора температуры блока управления, при этом блок управления снабжен выпрямителем, а нагреватель выполнен в виде трех соединенных последовательно секций и четвертой секции, поверхность которой диэлектрически изолирована от поверхностей первых трех секций, причем вторая секция нагревателя подключена к входу выпрямителя, выход которого соединен с клеммами для подключения автономного источника постоянного тока и через контакты регулятора температуры с четвертой секцией нагревателя, при этом величина активного сопротивления последней меньше величины активного сопротивления второй секции нагревателя. Недостатком данного инкубатора является то, что применение резистивного нагревателя с интенсивным нагревом внутренней полости камеры приводит к термоударам поверхности яйца, а это отрицательно сказывается на результатах инкубации. В основу изобретения поставлена задача создать такой инкубатор, который обеспечивал бы высокую точность поддержания температуры внутренней камеры инкубатора и исключал термоудар на яйца от нагревателя и тем самым создавал равномерный и мягкий нагрев и повышенную точность поддержания требуемой температуры инкубации яиц. Эта задача достигается тем, что инкубатор, содержащий термостатную камеру, включающую крышку и корпус в которых выполнены вентиляционные отверстия, нагреватель и терморегулятор, установленные во внутренней части крышки, отличается тем, что нагреватель выполнен в виде лампы накаливания и отражателя-рассеивателя, изготовленного по ее конфигурации, представляющего собой цилиндр, боковая поверхность которого срезана с двух сторон под определенными углами, а полученный при этом удлиненный лепесток боковой поверхности цилиндра сориентирован в сторону терморегулятора, причем между лампой накаливания и несрезанной боковой поверхностью цилиндра установлено термокомпенсирующее кольцо, а терморегулятор смонтирован в центральной части крышки камеры в непосредственной близости от яиц, при этом вентиляционные отверстия в крышке выполнены в ее центральной части, а в корпусе - по периметру днища, причем терморегулятор выполнен в виде мембранного блока, заполненного термочувствительной жидкостью. Выполнение нагревателя в виде нагревательного элемента, состоящего из лампы накаливания, отражателя-рассеивателя и установленного между ними термокомпенсирующего кольца, изготовленного из термоизоляционного материала, исключает термоудар на инкубируемые яйца в первоначальный прогрев всего объема инкубатора и яиц. (Термоудар - это превышение температуры инкубации). Термокомпенсирующее кольцо принимает на себя основной тепловой поток от нити накаливания лампы и равномерно передает тепло. Отражатель-рассеиватель, охватывая лампу накаливания по ее конфигурации,установлен удлиненным лепестком боковой поверхности цилиндра в сторону терморегулятора, направляет на него основной поток теплого воздуха, создавая таким образом равномерный мягкий нагрев. Установка терморегулятора в непосредственной близости от яиц создает повышенную точность поддержания требуемой температуры инкубации яиц. Выполнение вентиляционных отверстий в центральной части крышки и вентиляционных отверстий по периметру днища корпуса с установкой терморегулятора в центральной части термостатной камеры и на 2 4610 1 правление потока теплого воздуха, нагретого нагревательными элементами в сторону терморегулятора, создает естественную конвекцию воздушного потока, исключающее принудительную вентиляцию. Применение в качестве терморегулятора мембранного блока, заполненного термочувствительной жидкостью, упрощает и повышает надежность инкубатора за счет его простоты и надежности данного устройства. На фиг. 1 изображен общий вид инкубатора в разрезе, на фиг. 2 - вид сверху на фиг. 1, на фиг. 3 - вид снизу на крышку по стрелке А, на фиг 4 - разреза Б-Б нагревательного элемента. Инкубатор представляет собой термостатную камеру, состоящую из двух функциональных частей корпуса 1 и крышки 2, изготовленных из теплоизоляционного материала. На дне корпуса имеются не соединенные между собой канавки 3 для воды и вентиляционные отверстия 4 по периметру днища корпуса 1. На выступах корпуса 1 установлены крышка 2 и сетка 5. Крышка 2 имеет смотровые окна 6, закрытые прозрачными крышками 7, постоянно открытые вентиляционные отверстия 8 в центральной части крышки 2 и вентиляционные отверстия 9, закрытые заглушками 10, отверстие 11 для установки термометра 12 и сигнальную лампочку 13. На внутренней поверхности крышки 2 установлены по диагоналям четыре нагревательных элемента 14, состоящие из ламп накаливания 15, отражателя-рассеивателя 16, внутри которого установлено термокомпенсирующее кольцо 17, изготовленное из термоизоляционного материала и терморегулятора 18,выполненного в виде мембранного блока, заполненного термочувствительной жидкостью и установленного в центральной части крышки 2 в непосредственной близости от яиц. Отражатель-рассеиватель 16 выполнен по конфигурации лампы накаливания 15 и представляет собой цилиндр, боковая поверхность которого срезана с двух сторон под определенными углами, а полученный при этом удлиненный лепесток 19 боковой поверхности цилиндра сориентирован в сторону терморегулятора 18. Инкубатор работает следующим образом. В канавки 3 корпуса 1 заливают воду, устанавливают сетку 5,на которую укладывают яйца. Закрывают корпус 1 крышкой 2, устанавливают в отверстие 11 термометр 12. Вставляют вилку шнура питания (на чертеже не показана) в розетку сети переменного тока 220 В, при этом загорается сигнальная лампочка 13. Инкубатор работает. Тепловой поток, как воздушный так и лучевой, создаваемый нагревательными элементами 14, направляется на терморегулятор 18, исключая при этом термоудар на яйца в первоначальный прогрев объема инкубатора и яиц. Нагревательные элементы 14 обеспечивают равномерный мягкий нагрев воздуха внутри термостатной камеры до требуемой температуры, при которой отключаются терморегулятором 18. Таким образом использование нагревательных элементов, состоящих из ламп накаливания, отражателярассеивателя, и смонтированной внутри его цилиндрической части термокомпенсирующего кольца, а также установка терморегулятора в непосредственной близости от яиц создает равномерный мягкий обогрев инкубированных яиц, исключая при этом термоудар в первоначальной стадии обогрева воздуха внутри камеры и яиц, что повышает процент выхода птенцов. Предлагаемое техническое решение проверено при инкубации яиц различных птиц куры, гуси, утки, индюки, японские перепела, при этом получен высокий процент выхода птенцов (не ниже 80 ). Благоприятные условия, создаваемые в инкубаторе резко сокращают время вылупливания птенцов (в пределах 2-3 часов, вместо 12 часов). Источники информации 1.2063683 С 1, 1996. 2.2038766 С 1, 1995. 3.2010507 С 1, 1994. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: A01K 41/02, A01K 41/00
Метки: инкубатор
