Инкубатор для приусадебных хозяйств

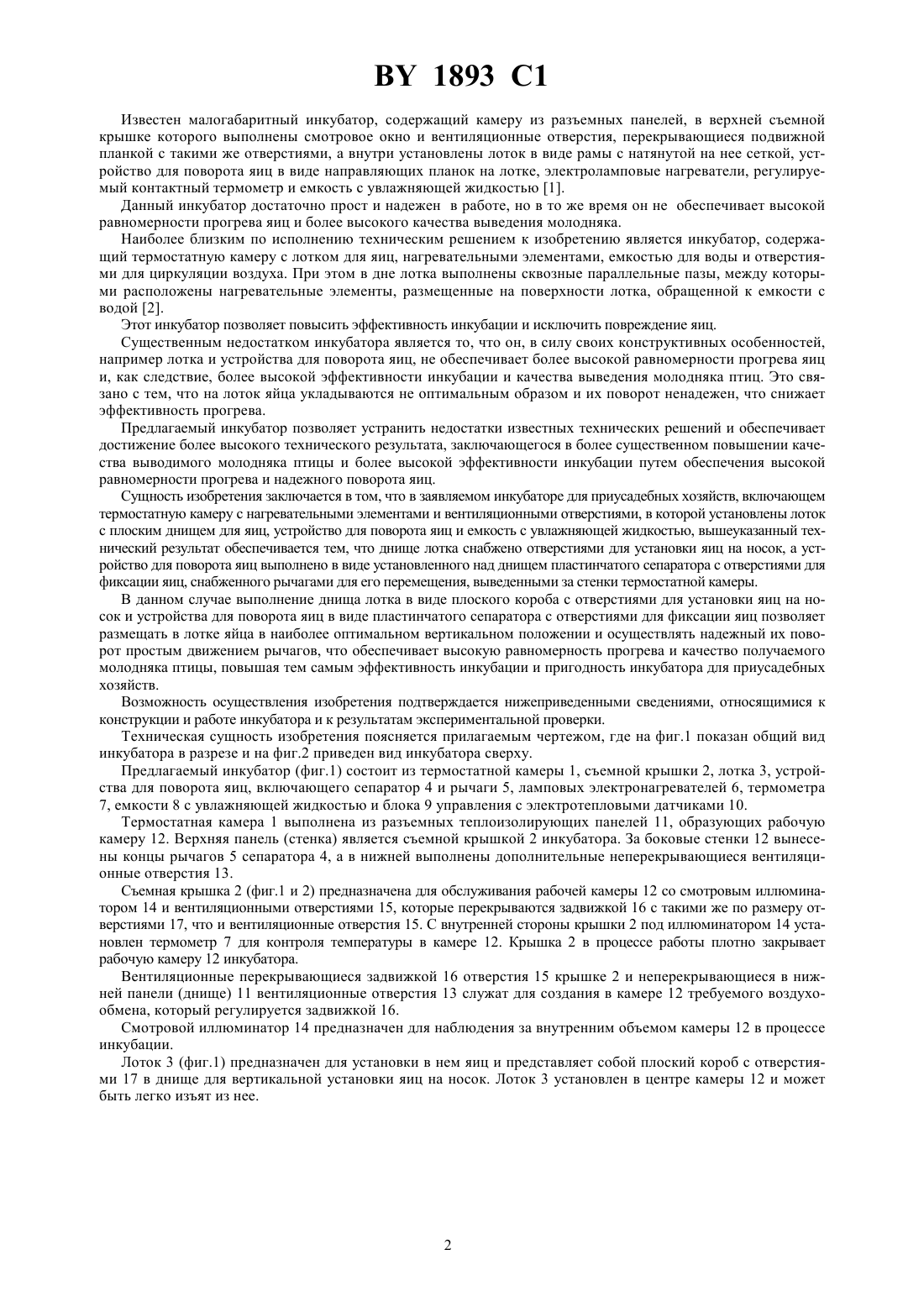

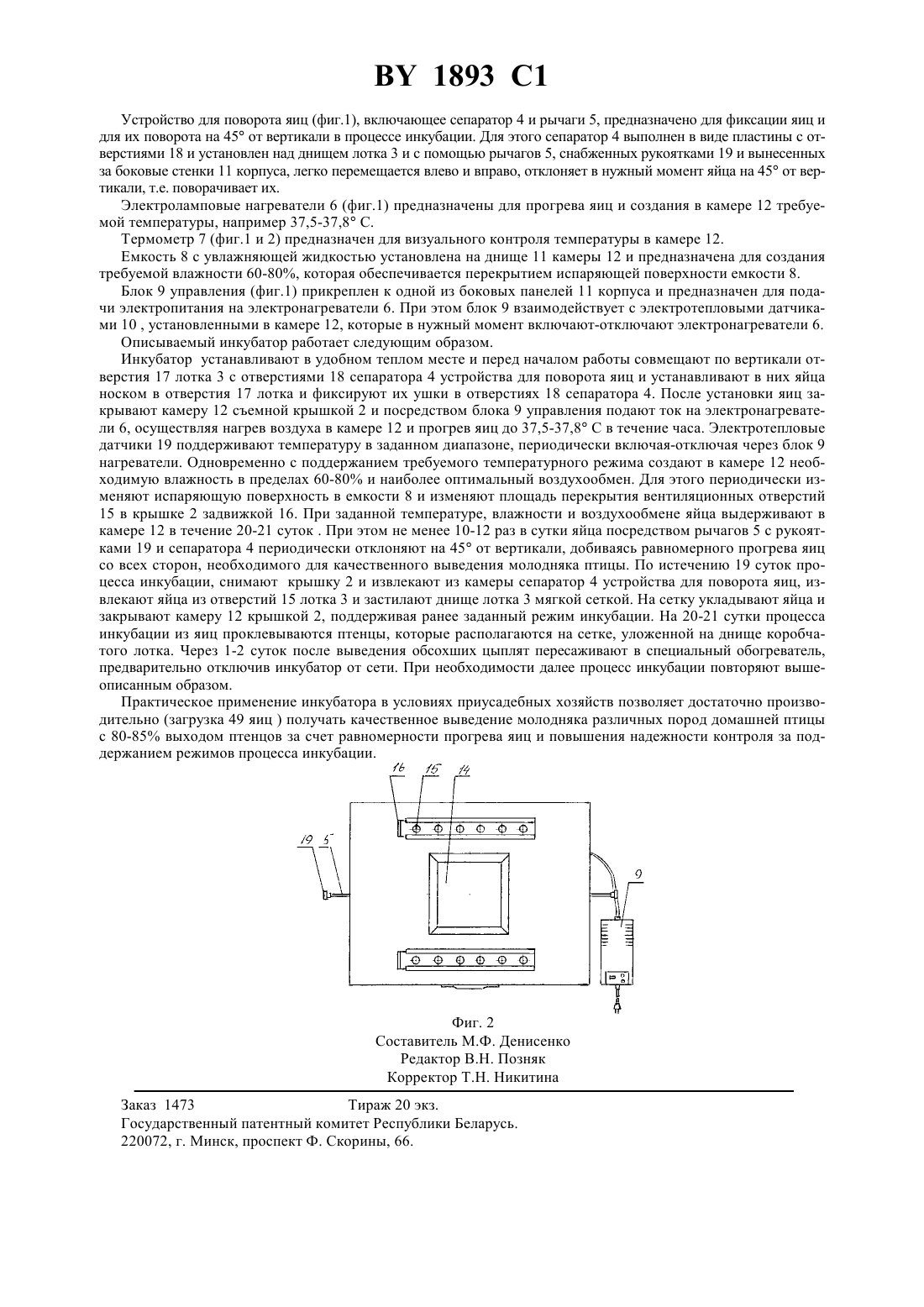

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ИНКУБАТОР ДЛЯ ПРИУСАДЕБНЫХ ХОЗЯЙСТВ(71) Заявитель Витебский завод радиодеталей производственного объединения Монолит(73) Патентообладатель Витебский завод радиодеталей производственного объединения Монолит(57) Инкубатор для приусадебных хозяйств, включающий термостатную камеру с нагревательными элементами и вентиляционными отверстиями, в которой установлены лоток с плоским днищем для яиц, устройство для поворота яиц и емкость с увлажняющей жидкостью, отличающийся тем, что днище лотка снабжено отверстиями для установки яиц на носок, а устройство для поворота яиц выполнено в виде установленного над днищем пластинчатого сепаратора с отверстиями для фиксации яиц, снабженного рычагами для его перемещения, выведенными за стенки термостатной камеры. Изобретение относится к области птицеводства, в частности к инкубаторам, и может быть использовано для выведения молодняка птиц в условиях приусадебных хозяйств. 1893 1 Известен малогабаритный инкубатор, содержащий камеру из разъемных панелей, в верхней съемной крышке которого выполнены смотровое окно и вентиляционные отверстия, перекрывающиеся подвижной планкой с такими же отверстиями, а внутри установлены лоток в виде рамы с натянутой на нее сеткой, устройство для поворота яиц в виде направляющих планок на лотке, электроламповые нагреватели, регулируемый контактный термометр и емкость с увлажняющей жидкостью 1. Данный инкубатор достаточно прост и надежен в работе, но в то же время он не обеспечивает высокой равномерности прогрева яиц и более высокого качества выведения молодняка. Наиболее близким по исполнению техническим решением к изобретению является инкубатор, содержащий термостатную камеру с лотком для яиц, нагревательными элементами, емкостью для воды и отверстиями для циркуляции воздуха. При этом в дне лотка выполнены сквозные параллельные пазы, между которыми расположены нагревательные элементы, размещенные на поверхности лотка, обращенной к емкости с водой 2. Этот инкубатор позволяет повысить эффективность инкубации и исключить повреждение яиц. Существенным недостатком инкубатора является то, что он, в силу своих конструктивных особенностей,например лотка и устройства для поворота яиц, не обеспечивает более высокой равномерности прогрева яиц и, как следствие, более высокой эффективности инкубации и качества выведения молодняка птиц. Это связано с тем, что на лоток яйца укладываются не оптимальным образом и их поворот ненадежен, что снижает эффективность прогрева. Предлагаемый инкубатор позволяет устранить недостатки известных технических решений и обеспечивает достижение более высокого технического результата, заключающегося в более существенном повышении качества выводимого молодняка птицы и более высокой эффективности инкубации путем обеспечения высокой равномерности прогрева и надежного поворота яиц. Сущность изобретения заключается в том, что в заявляемом инкубаторе для приусадебных хозяйств, включающем термостатную камеру с нагревательными элементами и вентиляционными отверстиями, в которой установлены лоток с плоским днищем для яиц, устройство для поворота яиц и емкость с увлажняющей жидкостью, вышеуказанный технический результат обеспечивается тем, что днище лотка снабжено отверстиями для установки яиц на носок, а устройство для поворота яиц выполнено в виде установленного над днищем пластинчатого сепаратора с отверстиями для фиксации яиц, снабженного рычагами для его перемещения, выведенными за стенки термостатной камеры. В данном случае выполнение днища лотка в виде плоского короба с отверстиями для установки яиц на носок и устройства для поворота яиц в виде пластинчатого сепаратора с отверстиями для фиксации яиц позволяет размещать в лотке яйца в наиболее оптимальном вертикальном положении и осуществлять надежный их поворот простым движением рычагов, что обеспечивает высокую равномерность прогрева и качество получаемого молодняка птицы, повышая тем самым эффективность инкубации и пригодность инкубатора для приусадебных хозяйств. Возможность осуществления изобретения подтверждается нижеприведенными сведениями, относящимися к конструкции и работе инкубатора и к результатам экспериментальной проверки. Техническая сущность изобретения поясняется прилагаемым чертежом, где на фиг.1 показан общий вид инкубатора в разрезе и на фиг.2 приведен вид инкубатора сверху. Предлагаемый инкубатор (фиг.1) состоит из термостатной камеры 1, съемной крышки 2, лотка 3, устройства для поворота яиц, включающего сепаратор 4 и рычаги 5, ламповых электронагревателей 6, термометра 7, емкости 8 с увлажняющей жидкостью и блока 9 управления с электротепловыми датчиками 10. Термостатная камера 1 выполнена из разъемных теплоизолирующих панелей 11, образующих рабочую камеру 12. Верхняя панель (стенка) является съемной крышкой 2 инкубатора. За боковые стенки 12 вынесены концы рычагов 5 сепаратора 4, а в нижней выполнены дополнительные неперекрывающиеся вентиляционные отверстия 13. Съемная крышка 2 (фиг.1 и 2) предназначена для обслуживания рабочей камеры 12 со смотровым иллюминатором 14 и вентиляционными отверстиями 15, которые перекрываются задвижкой 16 с такими же по размеру отверстиями 17, что и вентиляционные отверстия 15. С внутренней стороны крышки 2 под иллюминатором 14 установлен термометр 7 для контроля температуры в камере 12. Крышка 2 в процессе работы плотно закрывает рабочую камеру 12 инкубатора. Вентиляционные перекрывающиеся задвижкой 16 отверстия 15 крышке 2 и неперекрывающиеся в нижней панели (днище) 11 вентиляционные отверстия 13 служат для создания в камере 12 требуемого воздухообмена, который регулируется задвижкой 16. Смотровой иллюминатор 14 предназначен для наблюдения за внутренним объемом камеры 12 в процессе инкубации. Лоток 3 (фиг.1) предназначен для установки в нем яиц и представляет собой плоский короб с отверстиями 17 в днище для вертикальной установки яиц на носок. Лоток 3 установлен в центре камеры 12 и может быть легко изъят из нее. 1893 1 Устройство для поворота яиц (фиг.1), включающее сепаратор 4 и рычаги 5, предназначено для фиксации яиц и для их поворота на 45 от вертикали в процессе инкубации. Для этого сепаратор 4 выполнен в виде пластины с отверстиями 18 и установлен над днищем лотка 3 и с помощью рычагов 5, снабженных рукоятками 19 и вынесенных за боковые стенки 11 корпуса, легко перемещается влево и вправо, отклоняет в нужный момент яйца на 45 от вертикали, т.е. поворачивает их. Электроламповые нагреватели 6 (фиг.1) предназначены для прогрева яиц и создания в камере 12 требуемой температуры, например 37,5-37,8 С. Термометр 7 (фиг.1 и 2) предназначен для визуального контроля температуры в камере 12. Емкость 8 с увлажняющей жидкостью установлена на днище 11 камеры 12 и предназначена для создания требуемой влажности 60-80, которая обеспечивается перекрытием испаряющей поверхности емкости 8. Блок 9 управления (фиг.1) прикреплен к одной из боковых панелей 11 корпуса и предназначен для подачи электропитания на электронагреватели 6. При этом блок 9 взаимодействует с электротепловыми датчиками 10 , установленными в камере 12, которые в нужный момент включают-отключают электронагреватели 6. Описываемый инкубатор работает следующим образом. Инкубатор устанавливают в удобном теплом месте и перед началом работы совмещают по вертикали отверстия 17 лотка 3 с отверстиями 18 сепаратора 4 устройства для поворота яиц и устанавливают в них яйца носком в отверстия 17 лотка и фиксируют их ушки в отверстиях 18 сепаратора 4. После установки яиц закрывают камеру 12 съемной крышкой 2 и посредством блока 9 управления подают ток на электронагреватели 6, осуществляя нагрев воздуха в камере 12 и прогрев яиц до 37,5-37,8 С в течение часа. Электротепловые датчики 19 поддерживают температуру в заданном диапазоне, периодически включая-отключая через блок 9 нагреватели. Одновременно с поддержанием требуемого температурного режима создают в камере 12 необходимую влажность в пределах 60-80 и наиболее оптимальный воздухообмен. Для этого периодически изменяют испаряющую поверхность в емкости 8 и изменяют площадь перекрытия вентиляционных отверстий 15 в крышке 2 задвижкой 16. При заданной температуре, влажности и воздухообмене яйца выдерживают в камере 12 в течение 20-21 суток . При этом не менее 10-12 раз в сутки яйца посредством рычагов 5 с рукоятками 19 и сепаратора 4 периодически отклоняют на 45 от вертикали, добиваясь равномерного прогрева яиц со всех сторон, необходимого для качественного выведения молодняка птицы. По истечению 19 суток процесса инкубации, снимают крышку 2 и извлекают из камеры сепаратор 4 устройства для поворота яиц, извлекают яйца из отверстий 15 лотка 3 и застилают днище лотка 3 мягкой сеткой. На сетку укладывают яйца и закрывают камеру 12 крышкой 2, поддерживая ранее заданный режим инкубации. На 20-21 сутки процесса инкубации из яиц проклевываются птенцы, которые располагаются на сетке, уложенной на днище коробчатого лотка. Через 1-2 суток после выведения обсохших цыплят пересаживают в специальный обогреватель,предварительно отключив инкубатор от сети. При необходимости далее процесс инкубации повторяют вышеописанным образом. Практическое применение инкубатора в условиях приусадебных хозяйств позволяет достаточно производительно (загрузка 49 яиц ) получать качественное выведение молодняка различных пород домашней птицы с 80-85 выходом птенцов за счет равномерности прогрева яиц и повышения надежности контроля за поддержанием режимов процесса инкубации. Фиг. 2 оставитель М.Ф. Денисенко Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 1473 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
