Инкубатор Королева

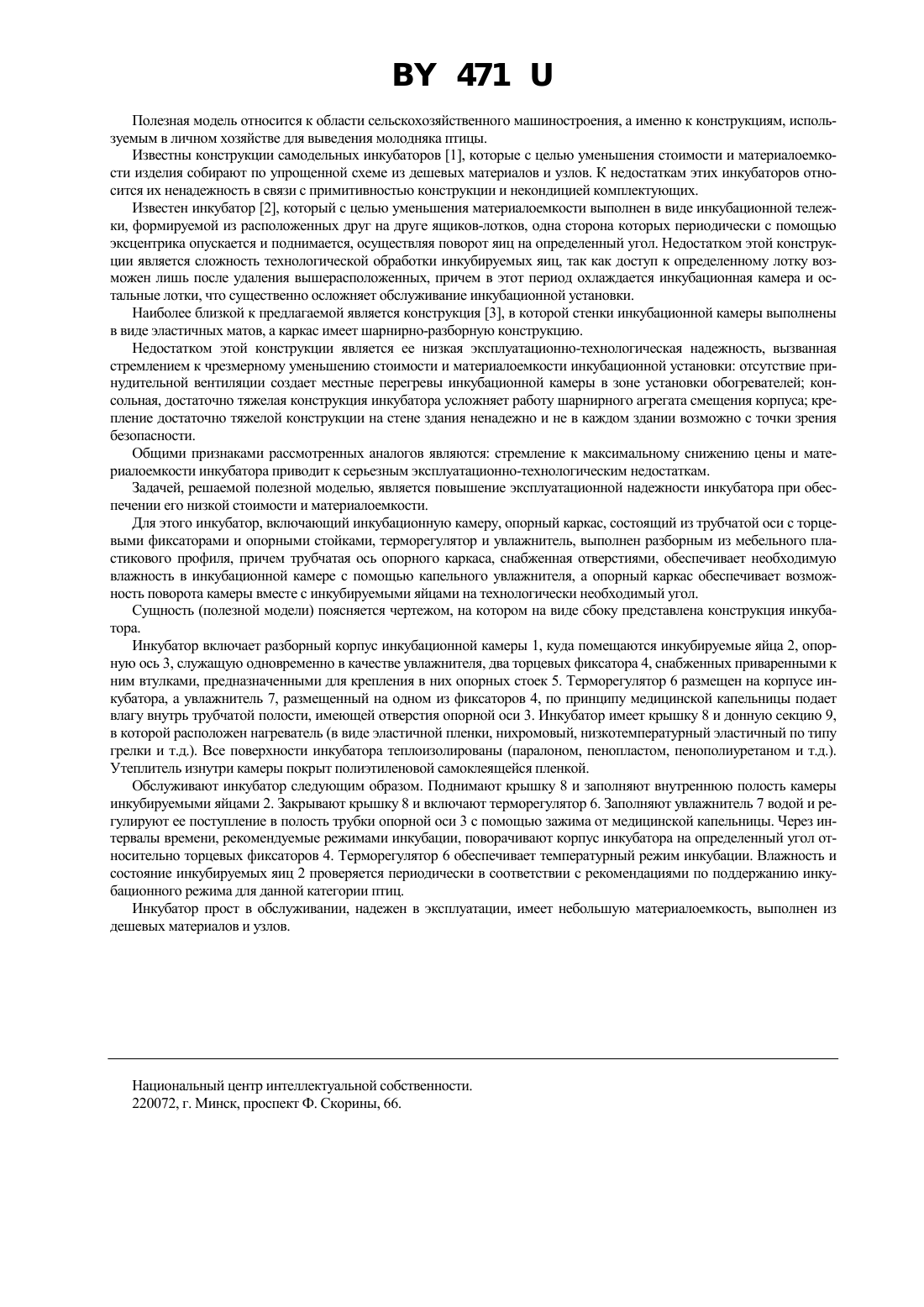

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Королев Геннадий тальевич(57) 1. Инкубатор, включающий инкубационную камеру, опорный каркас, состоящий из трубчатой оси с торцевыми фиксаторами и опорными стойками, терморегулятор и увлажнитель, отличающийся тем, что лоток инкубационной камеры выполнен из мебельного пластикового профиля. 2. Инкубатор по п. 1, отличающийся тем, что перфорированная трубчатая ось опорного каркаса с помощью увлажнителя капельного типа, смонтированного на торцевом фиксаторе, обеспечивает необходимую влажность в камере. 3. Инкубатор по п. 1, отличающийся тем, что опорный каркас выполнен с возможностью поворота инкубационной камеры и яиц на технологически необходимый угол. 471 Полезная модель относится к области сельскохозяйственного машиностроения, а именно к конструкциям, используемым в личном хозяйстве для выведения молодняка птицы. Известны конструкции самодельных инкубаторов 1, которые с целью уменьшения стоимости и материалоемкости изделия собирают по упрощенной схеме из дешевых материалов и узлов. К недостаткам этих инкубаторов относится их ненадежность в связи с примитивностью конструкции и некондицией комплектующих. Известен инкубатор 2, который с целью уменьшения материалоемкости выполнен в виде инкубационной тележки, формируемой из расположенных друг на друге ящиков-лотков, одна сторона которых периодически с помощью эксцентрика опускается и поднимается, осуществляя поворот яиц на определенный угол. Недостатком этой конструкции является сложность технологической обработки инкубируемых яиц, так как доступ к определенному лотку возможен лишь после удаления вышерасположенных, причем в этот период охлаждается инкубационная камера и остальные лотки, что существенно осложняет обслуживание инкубационной установки. Наиболее близкой к предлагаемой является конструкция 3, в которой стенки инкубационной камеры выполнены в виде эластичных матов, а каркас имеет шарнирно-разборную конструкцию. Недостатком этой конструкции является ее низкая эксплуатационно-технологическая надежность, вызванная стремлением к чрезмерному уменьшению стоимости и материалоемкости инкубационной установки отсутствие принудительной вентиляции создает местные перегревы инкубационной камеры в зоне установки обогревателей консольная, достаточно тяжелая конструкция инкубатора усложняет работу шарнирного агрегата смещения корпуса крепление достаточно тяжелой конструкции на стене здания ненадежно и не в каждом здании возможно с точки зрения безопасности. Общими признаками рассмотренных аналогов являются стремление к максимальному снижению цены и материалоемкости инкубатора приводит к серьезным эксплуатационно-технологическим недостаткам. Задачей, решаемой полезной моделью, является повышение эксплуатационной надежности инкубатора при обеспечении его низкой стоимости и материалоемкости. Для этого инкубатор, включающий инкубационную камеру, опорный каркас, состоящий из трубчатой оси с торцевыми фиксаторами и опорными стойками, терморегулятор и увлажнитель, выполнен разборным из мебельного пластикового профиля, причем трубчатая ось опорного каркаса, снабженная отверстиями, обеспечивает необходимую влажность в инкубационной камере с помощью капельного увлажнителя, а опорный каркас обеспечивает возможность поворота камеры вместе с инкубируемыми яйцами на технологически необходимый угол. Сущность (полезной модели) поясняется чертежом, на котором на виде сбоку представлена конструкция инкубатора. Инкубатор включает разборный корпус инкубационной камеры 1, куда помещаются инкубируемые яйца 2, опорную ось 3, служащую одновременно в качестве увлажнителя, два торцевых фиксатора 4, снабженных приваренными к ним втулками, предназначенными для крепления в них опорных стоек 5. Терморегулятор 6 размещен на корпусе инкубатора, а увлажнитель 7, размещенный на одном из фиксаторов 4, по принципу медицинской капельницы подает влагу внутрь трубчатой полости, имеющей отверстия опорной оси 3. Инкубатор имеет крышку 8 и донную секцию 9,в которой расположен нагреватель (в виде эластичной пленки, нихромовый, низкотемпературный эластичный по типу грелки и т.д.). Все поверхности инкубатора теплоизолированы (паралоном, пенопластом, пенополиуретаном и т.д.). Утеплитель изнутри камеры покрыт полиэтиленовой самоклеящейся пленкой. Обслуживают инкубатор следующим образом. Поднимают крышку 8 и заполняют внутреннюю полость камеры инкубируемыми яйцами 2. Закрывают крышку 8 и включают терморегулятор 6. Заполняют увлажнитель 7 водой и регулируют ее поступление в полость трубки опорной оси 3 с помощью зажима от медицинской капельницы. Через интервалы времени, рекомендуемые режимами инкубации, поворачивают корпус инкубатора на определенный угол относительно торцевых фиксаторов 4. Терморегулятор 6 обеспечивает температурный режим инкубации. Влажность и состояние инкубируемых яиц 2 проверяется периодически в соответствии с рекомендациями по поддержанию инкубационного режима для данной категории птиц. Инкубатор прост в обслуживании, надежен в эксплуатации, имеет небольшую материалоемкость, выполнен из дешевых материалов и узлов. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
