Лебедка

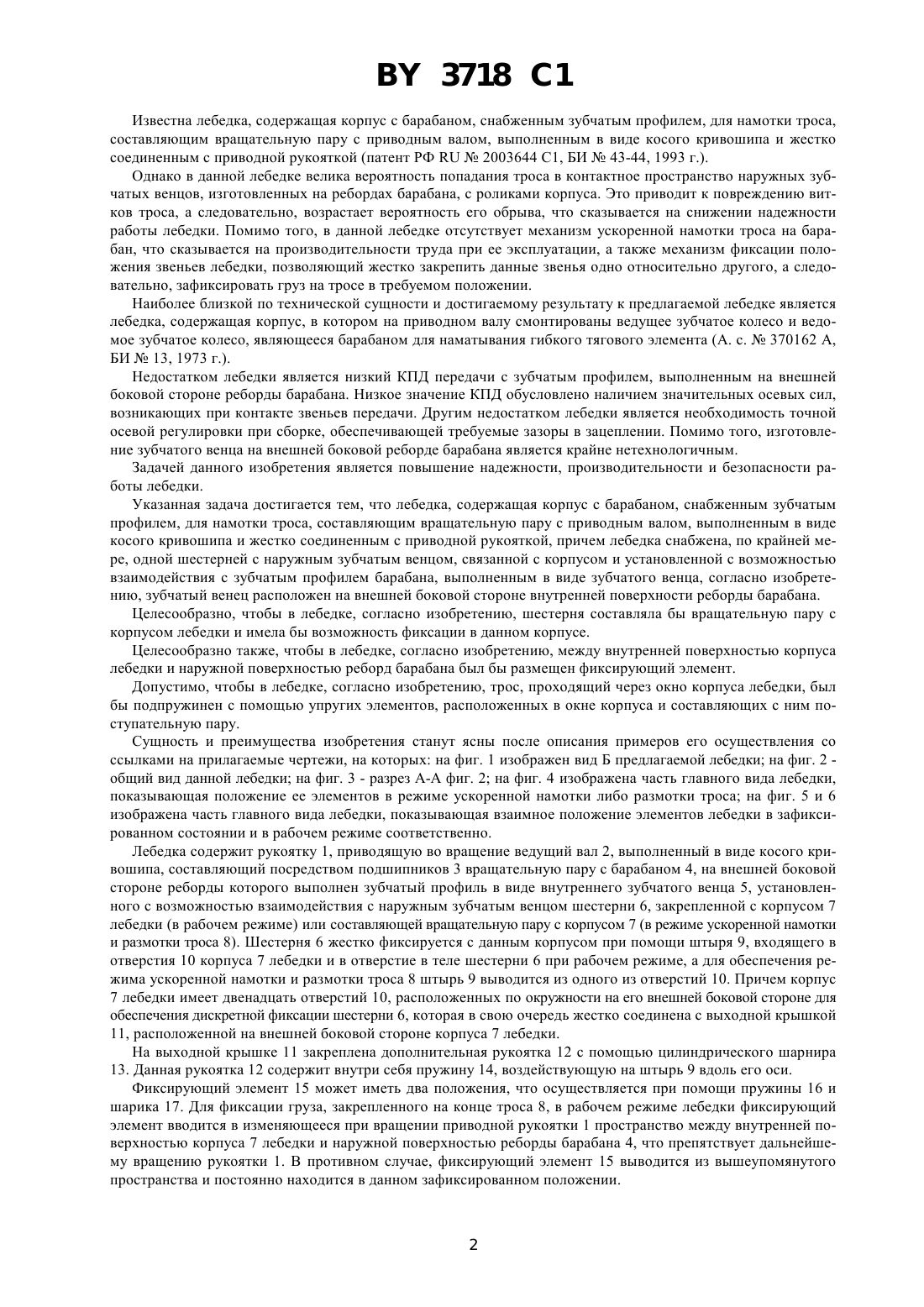

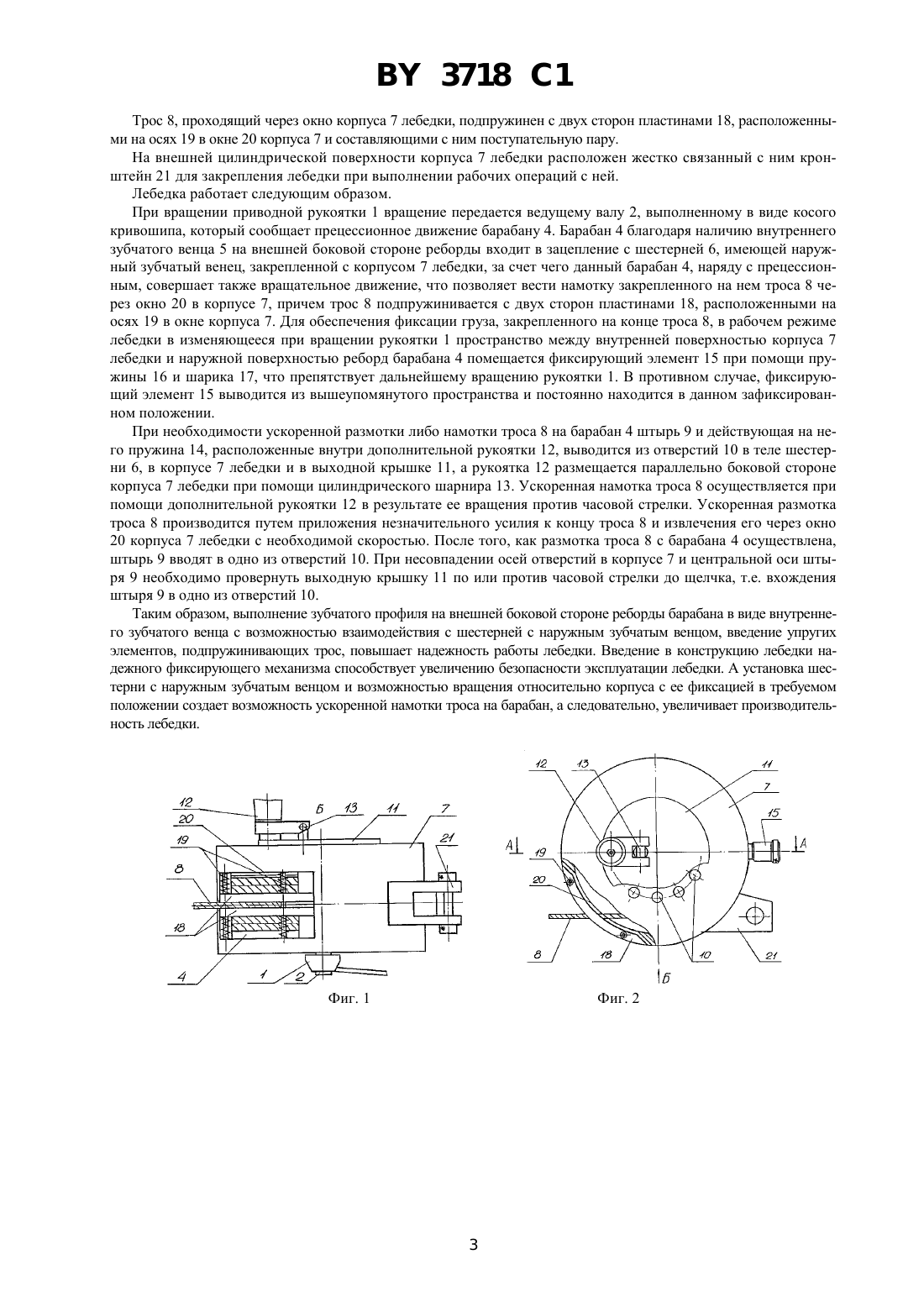

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Могилевский машиностроительный институт(73) Патентообладатель Могилевский машиностроительный институт(57) 1. Лебедка, содержащая корпус с барабаном, снабженным зубчатым профилем для намотки троса, составляющим вращательную пару с приводным валом, выполненным в виде косого кривошипа и жестко соединенным с приводной рукояткой, причем лебедка снабжена, по меньшей мере, одной шестерней с наружным зубчатым венцом, связанной с корпусом и установленной с возможностью взаимодействия с зубчатым профилем барабана, выполненным в виде зубчатого венца, отличающаяся тем, что зубчатый венец расположен на внешней боковой стороне внутренней поверхности реборды барабана. 2. Лебедка по п. 1, отличающаяся тем, что шестерня составляет вращательную пару с корпусом лебедки и имеет возможность фиксации в данном корпусе. 3. Лебедка по п. 1, отличающаяся тем, что между внутренней поверхностью корпуса лебедки и наружной поверхностью реборд барабана размещен фиксирующий элемент. 4. Лебедка по п. 1, отличающаяся тем, что трос, проходящий через окно корпуса лебедки, подпружинен с помощью упругих элементов, расположенных в окне корпуса и составляющих с ним поступательную пару. 3718 1 Известна лебедка, содержащая корпус с барабаном, снабженным зубчатым профилем, для намотки троса,составляющим вращательную пару с приводным валом, выполненным в виде косого кривошипа и жестко соединенным с приводной рукояткой (патент РФ 2003644 С 1, БИ 43-44, 1993 г.). Однако в данной лебедке велика вероятность попадания троса в контактное пространство наружных зубчатых венцов, изготовленных на ребордах барабана, с роликами корпуса. Это приводит к повреждению витков троса, а следовательно, возрастает вероятность его обрыва, что сказывается на снижении надежности работы лебедки. Помимо того, в данной лебедке отсутствует механизм ускоренной намотки троса на барабан, что сказывается на производительности труда при ее эксплуатации, а также механизм фиксации положения звеньев лебедки, позволяющий жестко закрепить данные звенья одно относительно другого, а следовательно, зафиксировать груз на тросе в требуемом положении. Наиболее близкой по технической сущности и достигаемому результату к предлагаемой лебедке является лебедка, содержащая корпус, в котором на приводном валу смонтированы ведущее зубчатое колесо и ведомое зубчатое колесо, являющееся барабаном для наматывания гибкого тягового элемента (А. с.370162 А,БИ 13, 1973 г.). Недостатком лебедки является низкий КПД передачи с зубчатым профилем, выполненным на внешней боковой стороне реборды барабана. Низкое значение КПД обусловлено наличием значительных осевых сил,возникающих при контакте звеньев передачи. Другим недостатком лебедки является необходимость точной осевой регулировки при сборке, обеспечивающей требуемые зазоры в зацеплении. Помимо того, изготовление зубчатого венца на внешней боковой реборде барабана является крайне нетехнологичным. Задачей данного изобретения является повышение надежности, производительности и безопасности работы лебедки. Указанная задача достигается тем, что лебедка, содержащая корпус с барабаном, снабженным зубчатым профилем, для намотки троса, составляющим вращательную пару с приводным валом, выполненным в виде косого кривошипа и жестко соединенным с приводной рукояткой, причем лебедка снабжена, по крайней мере, одной шестерней с наружным зубчатым венцом, связанной с корпусом и установленной с возможностью взаимодействия с зубчатым профилем барабана, выполненным в виде зубчатого венца, согласно изобретению, зубчатый венец расположен на внешней боковой стороне внутренней поверхности реборды барабана. Целесообразно, чтобы в лебедке, согласно изобретению, шестерня составляла бы вращательную пару с корпусом лебедки и имела бы возможность фиксации в данном корпусе. Целесообразно также, чтобы в лебедке, согласно изобретению, между внутренней поверхностью корпуса лебедки и наружной поверхностью реборд барабана был бы размещен фиксирующий элемент. Допустимо, чтобы в лебедке, согласно изобретению, трос, проходящий через окно корпуса лебедки, был бы подпружинен с помощью упругих элементов, расположенных в окне корпуса и составляющих с ним поступательную пару. Сущность и преимущества изобретения станут ясны после описания примеров его осуществления со ссылками на прилагаемые чертежи, на которых на фиг. 1 изображен вид Б предлагаемой лебедки на фиг. 2 общий вид данной лебедки на фиг. 3 - разрез А-А фиг. 2 на фиг. 4 изображена часть главного вида лебедки,показывающая положение ее элементов в режиме ускоренной намотки либо размотки троса на фиг. 5 и 6 изображена часть главного вида лебедки, показывающая взаимное положение элементов лебедки в зафиксированном состоянии и в рабочем режиме соответственно. Лебедка содержит рукоятку 1, приводящую во вращение ведущий вал 2, выполненный в виде косого кривошипа, составляющий посредством подшипников 3 вращательную пару с барабаном 4, на внешней боковой стороне реборды которого выполнен зубчатый профиль в виде внутреннего зубчатого венца 5, установленного с возможностью взаимодействия с наружным зубчатым венцом шестерни 6, закрепленной с корпусом 7 лебедки (в рабочем режиме) или составляющей вращательную пару с корпусом 7 (в режиме ускоренной намотки и размотки троса 8). Шестерня 6 жестко фиксируется с данным корпусом при помощи штыря 9, входящего в отверстия 10 корпуса 7 лебедки и в отверстие в теле шестерни 6 при рабочем режиме, а для обеспечения режима ускоренной намотки и размотки троса 8 штырь 9 выводится из одного из отверстий 10. Причем корпус 7 лебедки имеет двенадцать отверстий 10, расположенных по окружности на его внешней боковой стороне для обеспечения дискретной фиксации шестерни 6, которая в свою очередь жестко соединена с выходной крышкой 11, расположенной на внешней боковой стороне корпуса 7 лебедки. На выходной крышке 11 закреплена дополнительная рукоятка 12 с помощью цилиндрического шарнира 13. Данная рукоятка 12 содержит внутри себя пружину 14, воздействующую на штырь 9 вдоль его оси. Фиксирующий элемент 15 может иметь два положения, что осуществляется при помощи пружины 16 и шарика 17. Для фиксации груза, закрепленного на конце троса 8, в рабочем режиме лебедки фиксирующий элемент вводится в изменяющееся при вращении приводной рукоятки 1 пространство между внутренней поверхностью корпуса 7 лебедки и наружной поверхностью реборды барабана 4, что препятствует дальнейшему вращению рукоятки 1. В противном случае, фиксирующий элемент 15 выводится из вышеупомянутого пространства и постоянно находится в данном зафиксированном положении. 3718 1 Трос 8, проходящий через окно корпуса 7 лебедки, подпружинен с двух сторон пластинами 18, расположенными на осях 19 в окне 20 корпуса 7 и составляющими с ним поступательную пару. На внешней цилиндрической поверхности корпуса 7 лебедки расположен жестко связанный с ним кронштейн 21 для закрепления лебедки при выполнении рабочих операций с ней. Лебедка работает следующим образом. При вращении приводной рукоятки 1 вращение передается ведущему валу 2, выполненному в виде косого кривошипа, который сообщает прецессионное движение барабану 4. Барабан 4 благодаря наличию внутреннего зубчатого венца 5 на внешней боковой стороне реборды входит в зацепление с шестерней 6, имеющей наружный зубчатый венец, закрепленной с корпусом 7 лебедки, за счет чего данный барабан 4, наряду с прецессионным, совершает также вращательное движение, что позволяет вести намотку закрепленного на нем троса 8 через окно 20 в корпусе 7, причем трос 8 подпружинивается с двух сторон пластинами 18, расположенными на осях 19 в окне корпуса 7. Для обеспечения фиксации груза, закрепленного на конце троса 8, в рабочем режиме лебедки в изменяющееся при вращении рукоятки 1 пространство между внутренней поверхностью корпуса 7 лебедки и наружной поверхностью реборд барабана 4 помещается фиксирующий элемент 15 при помощи пружины 16 и шарика 17, что препятствует дальнейшему вращению рукоятки 1. В противном случае, фиксирующий элемент 15 выводится из вышеупомянутого пространства и постоянно находится в данном зафиксированном положении. При необходимости ускоренной размотки либо намотки троса 8 на барабан 4 штырь 9 и действующая на него пружина 14, расположенные внутри дополнительной рукоятки 12, выводится из отверстий 10 в теле шестерни 6, в корпусе 7 лебедки и в выходной крышке 11, а рукоятка 12 размещается параллельно боковой стороне корпуса 7 лебедки при помощи цилиндрического шарнира 13. Ускоренная намотка троса 8 осуществляется при помощи дополнительной рукоятки 12 в результате ее вращения против часовой стрелки. Ускоренная размотка троса 8 производится путем приложения незначительного усилия к концу троса 8 и извлечения его через окно 20 корпуса 7 лебедки с необходимой скоростью. После того, как размотка троса 8 с барабана 4 осуществлена,штырь 9 вводят в одно из отверстий 10. При несовпадении осей отверстий в корпусе 7 и центральной оси штыря 9 необходимо провернуть выходную крышку 11 по или против часовой стрелки до щелчка, т.е. вхождения штыря 9 в одно из отверстий 10. Таким образом, выполнение зубчатого профиля на внешней боковой стороне реборды барабана в виде внутреннего зубчатого венца с возможностью взаимодействия с шестерней с наружным зубчатым венцом, введение упругих элементов, подпружинивающих трос, повышает надежность работы лебедки. Введение в конструкцию лебедки надежного фиксирующего механизма способствует увеличению безопасности эксплуатации лебедки. А установка шестерни с наружным зубчатым венцом и возможностью вращения относительно корпуса с ее фиксацией в требуемом положении создает возможность ускоренной намотки троса на барабан, а следовательно, увеличивает производительность лебедки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
