Лебедка

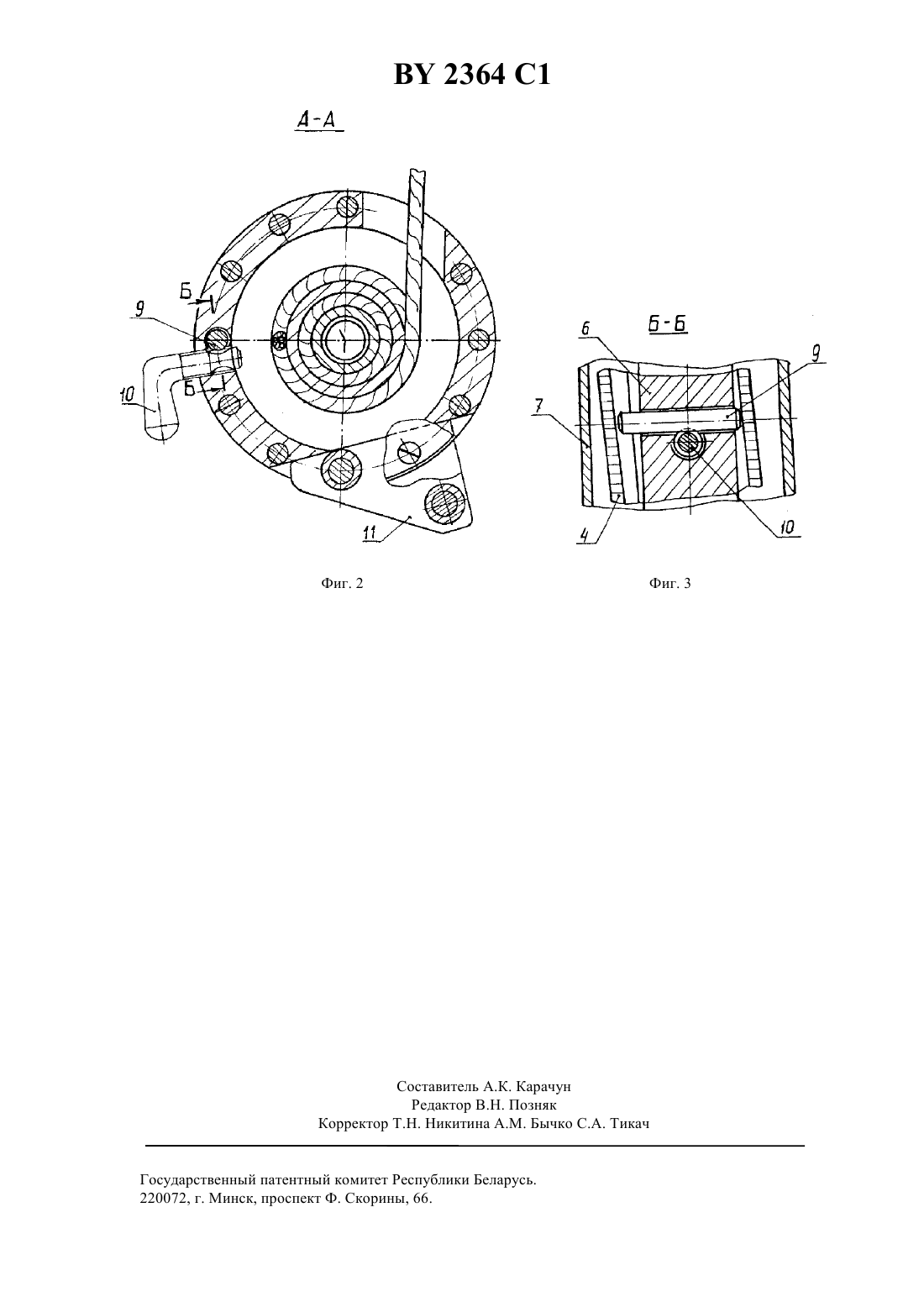

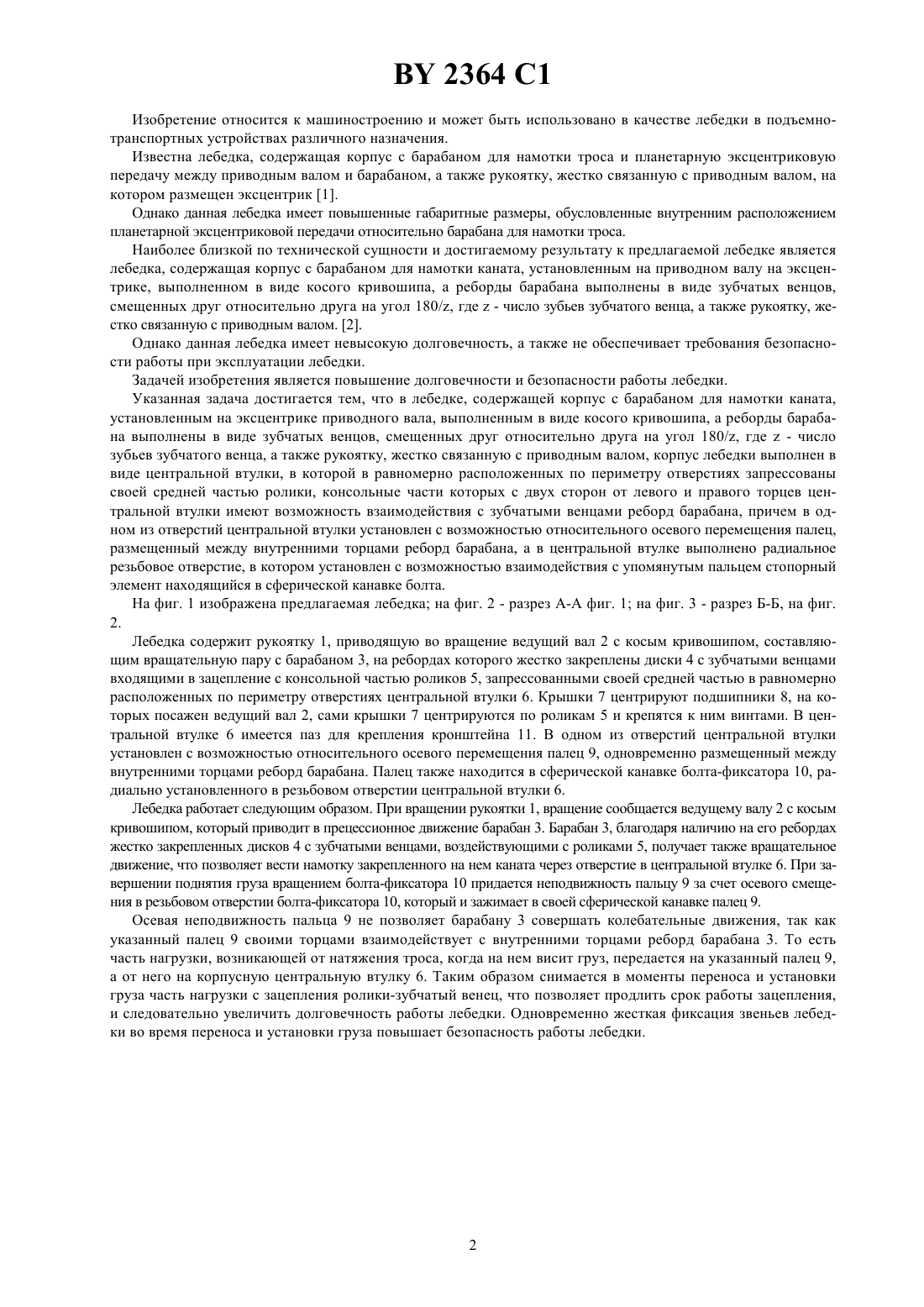

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Громыко Петр Николаевич,Макаревич Дмитрий Михайлович, Радыно Леонид Адамович, Шаченок Леонид Антонович(57) Лебедка, содержащая корпус с барабаном для намотки каната, установленным на эксцентрике приводного вала,выполненным в виде косого кривошипа, причем реборды барабана выполнены в виде зубчатых венцов, смещенных друг относительно друга на угол 180/, где- число зубьев зубчатого венца, и установленных с возможностью взаимодействия с роликами, расположенными в корпусе, а также рукоятку, жестко связанную с приводным валом, отличающаяся тем, что корпус лебедки выполнен в виде центральной втулки с отверстиями, равномерно расположенными по периметру последней, в которые запрессованы своей средней частью упомянутые ролики, консольные части которых с двух сторон от левого и правого торцов центральной втулки расположены с возможностью взаимодействия с зубчатыми венцами реборд барабана, причем в одном, из отверстий центральной втулки установлен с возможностью осевого перемещения палец, размешенный между внутренними торцами барабана, а в центральной втулке выполнено радиальное резьбовое отверстие, в котором установлен с возможностью взаимодействия с упомянутым пальцем стопорный элемент. 2364 1 Изобретение относится к машиностроению и может быть использовано в качестве лебедки в подъемнотранспортных устройствах различного назначения. Известна лебедка, содержащая корпус с барабаном для намотки троса и планетарную эксцентриковую передачу между приводным валом и барабаном, а также рукоятку, жестко связанную с приводным валом, на котором размещен эксцентрик 1. Однако данная лебедка имеет повышенные габаритные размеры, обусловленные внутренним расположением планетарной эксцентриковой передачи относительно барабана для намотки троса. Наиболее близкой по технической сущности и достигаемому результату к предлагаемой лебедке является лебедка, содержащая корпус с барабаном для намотки каната, установленным на приводном валу на эксцентрике, выполненном в виде косого кривошипа, а реборды барабана выполнены в виде зубчатых венцов,смещенных друг относительно друга на угол 180/, где- число зубьев зубчатого венца, а также рукоятку, жестко связанную с приводным валом. 2. Однако данная лебедка имеет невысокую долговечность, а также не обеспечивает требования безопасности работы при эксплуатации лебедки. Задачей изобретения является повышение долговечности и безопасности работы лебедки. Указанная задача достигается тем, что в лебедке, содержащей корпус с барабаном для намотки каната,установленным на эксцентрике приводного вала, выполненным в виде косого кривошипа, а реборды барабана выполнены в виде зубчатых венцов, смещенных друг относительно друга на угол 180/, где- число зубьев зубчатого венца, а также рукоятку, жестко связанную с приводным валом, корпус лебедки выполнен в виде центральной втулки, в которой в равномерно расположенных по периметру отверстиях запрессованы своей средней частью ролики, консольные части которых с двух сторон от левого и правого торцев центральной втулки имеют возможность взаимодействия с зубчатыми венцами реборд барабана, причем в одном из отверстий центральной втулки установлен с возможностью относительного осевого перемещения палец,размещенный между внутренними торцами реборд барабана, а в центральной втулке выполнено радиальное резьбовое отверстие, в котором установлен с возможностью взаимодействия с упомянутым пальцем стопорный элемент находящийся в сферической канавке болта. На фиг. 1 изображена предлагаемая лебедка на фиг. 2 - разрез А-А фиг. 1 на фиг. 3 - разрез Б-Б, на фиг. 2. Лебедка содержит рукоятку 1, приводящую во вращение ведущий вал 2 с косым кривошипом, составляющим вращательную пару с барабаном 3, на ребордах которого жестко закреплены диски 4 с зубчатыми венцами входящими в зацепление с консольной частью роликов 5, запрессованными своей средней частью в равномерно расположенных по периметру отверстиях центральной втулки 6. Крышки 7 центрируют подшипники 8, на которых посажен ведущий вал 2, сами крышки 7 центрируются по роликам 5 и крепятся к ним винтами. В центральной втулке 6 имеется паз для крепления кронштейна 11. В одном из отверстий центральной втулки установлен с возможностью относительного осевого перемещения палец 9, одновременно размещенный между внутренними торцами реборд барабана. Палец также находится в сферической канавке болта-фиксатора 10, радиально установленного в резьбовом отверстии центральной втулки 6. Лебедка работает следующим образом. При вращении рукоятки 1, вращение сообщается ведущему валу 2 с косым кривошипом, который приводит в прецессионное движение барабан 3. Барабан 3, благодаря наличию на его ребордах жестко закрепленных дисков 4 с зубчатыми венцами, воздействующими с роликами 5, получает также вращательное движение, что позволяет вести намотку закрепленного на нем каната через отверстие в центральной втулке 6. При завершении поднятия груза вращением болта-фиксатора 10 придается неподвижность пальцу 9 за счет осевого смещения в резьбовом отверстии болта-фиксатора 10, который и зажимает в своей сферической канавке палец 9. Осевая неподвижность пальца 9 не позволяет барабану 3 совершать колебательные движения, так как указанный палец 9 своими торцами взаимодействует с внутренними торцами реборд барабана 3. То есть часть нагрузки, возникающей от натяжения троса, когда на нем висит груз, передается на указанный палец 9,а от него на корпусную центральную втулку 6. Таким образом снимается в моменты переноса и установки груза часть нагрузки с зацепления ролики-зубчатый венец, что позволяет продлить срок работы зацепления,и следовательно увеличить долговечность работы лебедки. Одновременно жесткая фиксация звеньев лебедки во время переноса и установки груза повышает безопасность работы лебедки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
