Лебедка

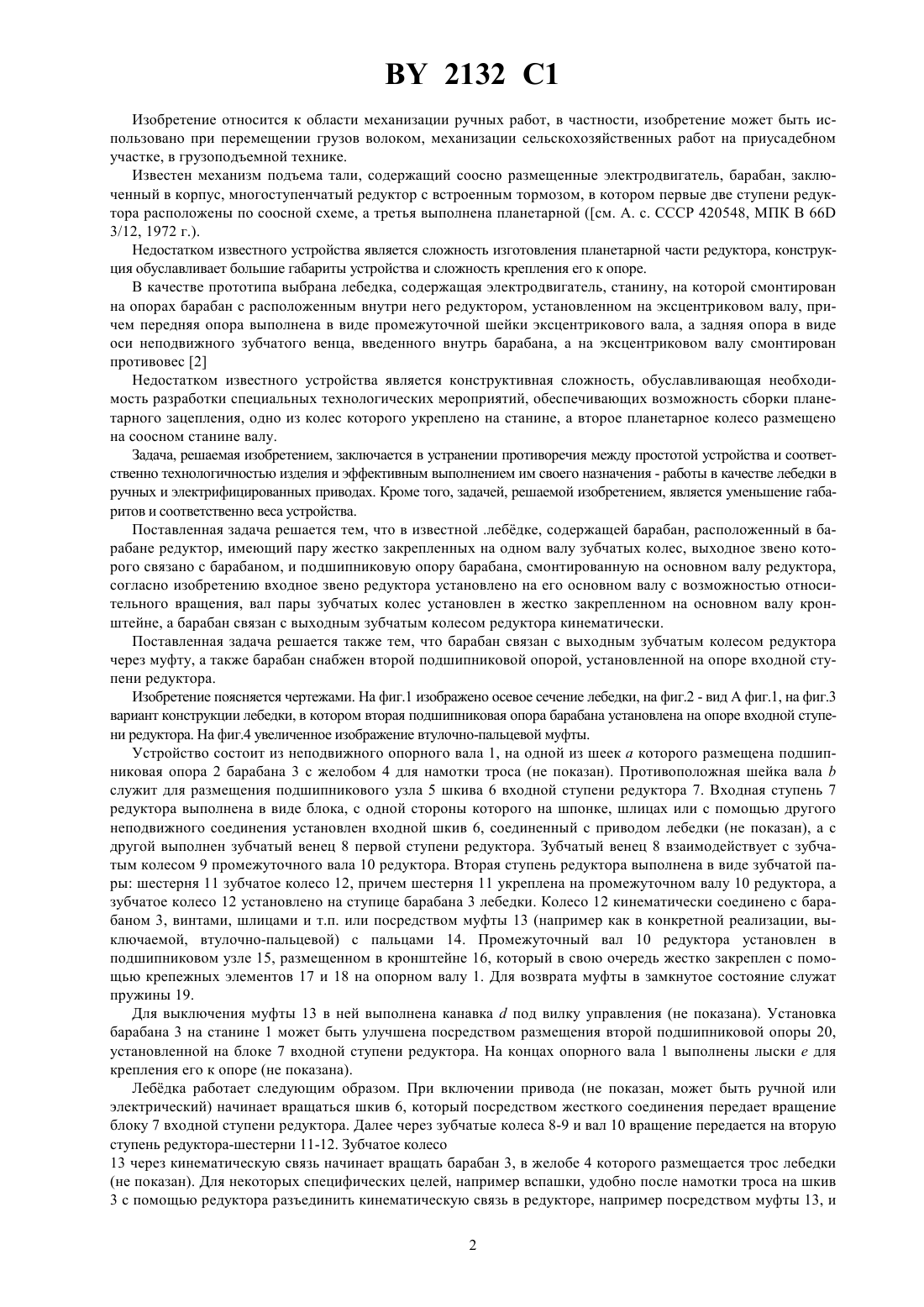

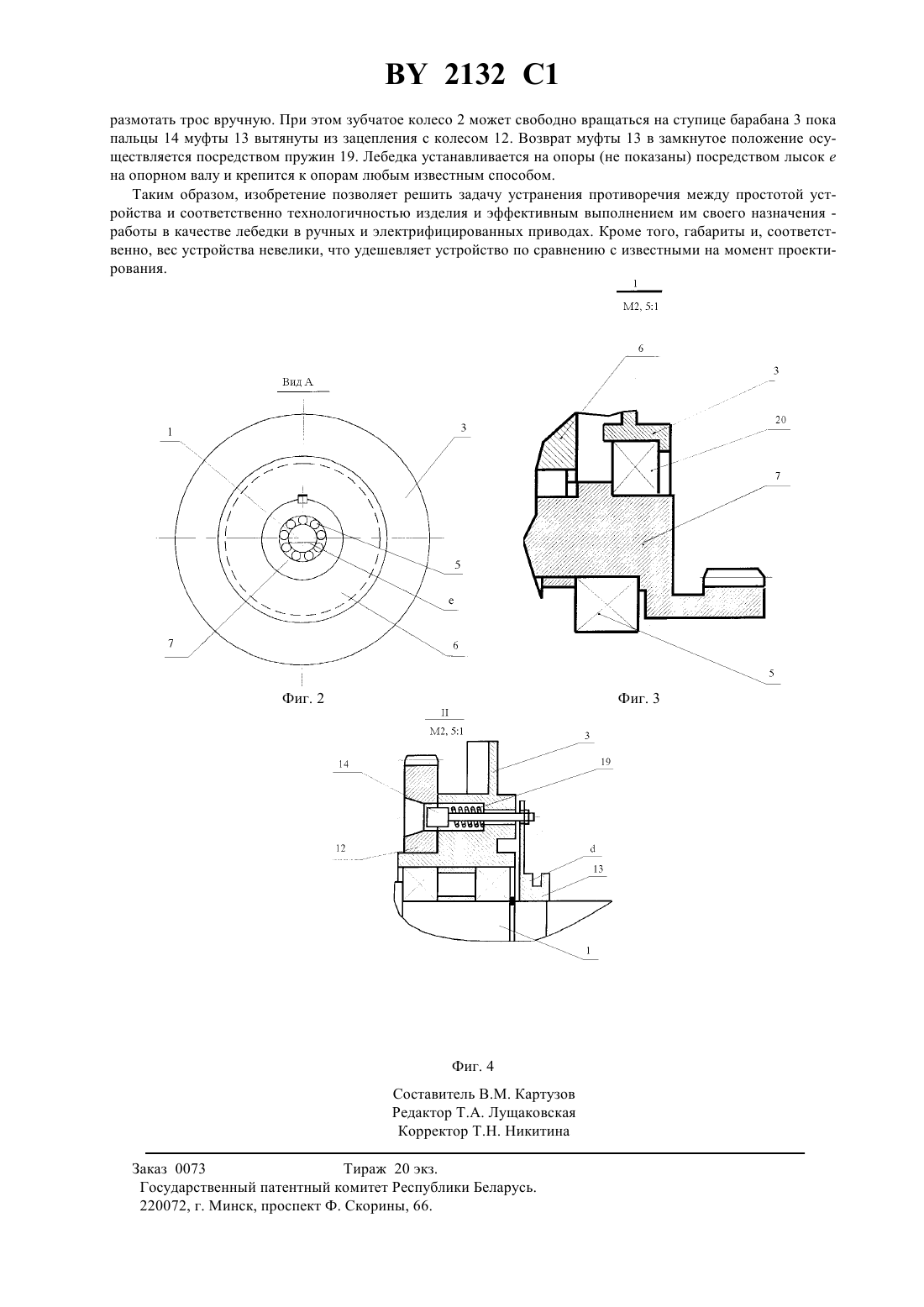

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Могилевский лифтостроительный завод(73) Патентообладатель Могилевский лифтостроительный завод(57) 1. Лебдка, содержащая барабан, расположенный в барабане редуктор, имеющий пару жестко закрепленных на одном валу зубчатых колес, выходное звено которого связано с барабаном, и подшипниковую опору барабана, смонтированную на основном валу редуктора, отличающаяся тем, что входное звено редуктора установлено на его основном валу с возможностью относительного вращения, вал пары зубчатых колес установлен в жестко закрепленном на основном валу кронштейне, а барабан связан с выходным зубчатым колесом редуктора кинематически. 2. Лебдка по п., отличающаяся тем, что барабан связан с выходным зубчатым колесом редуктора через муфту. 3. Лебдка по п., отличающаяся тем, что барабан снабжен второй подшипниковой опорой, смонтированной на входной ступени редуктора. 2132 1 Изобретение относится к области механизации ручных работ, в частности, изобретение может быть использовано при перемещении грузов волоком, механизации сельскохозяйственных работ на приусадебном участке, в грузоподъемной технике. Известен механизм подъема тали, содержащий соосно размещенные электродвигатель, барабан, заключенный в корпус, многоступенчатый редуктор с встроенным тормозом, в котором первые две ступени редуктора расположены по соосной схеме, а третья выполнена планетарной (см. А. с. СССР 420548, МПК В 66 3/12, 1972 г.). Недостатком известного устройства является сложность изготовления планетарной части редуктора, конструкция обуславливает большие габариты устройства и сложность крепления его к опоре. В качестве прототипа выбрана лебедка, содержащая электродвигатель, станину, на которой смонтирован на опорах барабан с расположенным внутри него редуктором, установленном на эксцентриковом валу, причем передняя опора выполнена в виде промежуточной шейки эксцентрикового вала, а задняя опора в виде оси неподвижного зубчатого венца, введенного внутрь барабана, а на эксцентриковом валу смонтирован противовес 2 Недостатком известного устройства является конструктивная сложность, обуславливающая необходимость разработки специальных технологических мероприятий, обеспечивающих возможность сборки планетарного зацепления, одно из колес которого укреплено на станине, а второе планетарное колесо размещено на соосном станине валу. Задача, решаемая изобретением, заключается в устранении противоречия между простотой устройства и соответственно технологичностью изделия и эффективным выполнением им своего назначения - работы в качестве лебедки в ручных и электрифицированных приводах. Кроме того, задачей, решаемой изобретением, является уменьшение габаритов и соответственно веса устройства. Поставленная задача решается тем, что в известной .лебдке, содержащей барабан, расположенный в барабане редуктор, имеющий пару жестко закрепленных на одном валу зубчатых колес, выходное звено которого связано с барабаном, и подшипниковую опору барабана, смонтированную на основном валу редуктора,согласно изобретению входное звено редуктора установлено на его основном валу с возможностью относительного вращения, вал пары зубчатых колес установлен в жестко закрепленном на основном валу кронштейне, а барабан связан с выходным зубчатым колесом редуктора кинематически. Поставленная задача решается также тем, что барабан связан с выходным зубчатым колесом редуктора через муфту, а также барабан снабжен второй подшипниковой опорой, установленной на опоре входной ступени редуктора. Изобретение поясняется чертежами. На фиг.1 изображено осевое сечение лебедки, на фиг.2 - вид А фиг.1, на фиг.3 вариант конструкции лебедки, в котором вторая подшипниковая опора барабана установлена на опоре входной ступени редуктора. На фиг.4 увеличенное изображение втулочно-пальцевой муфты. Устройство состоит из неподвижного опорного вала 1, на одной из шеек а которого размещена подшипниковая опора 2 барабана 3 с желобом 4 для намотки троса (не показан). Противоположная шейка валаслужит для размещения подшипникового узла 5 шкива 6 входной ступени редуктора 7. Входная ступень 7 редуктора выполнена в виде блока, с одной стороны которого на шпонке, шлицах или с помощью другого неподвижного соединения установлен входной шкив 6, соединенный с приводом лебедки (не показан), а с другой выполнен зубчатый венец 8 первой ступени редуктора. Зубчатый венец 8 взаимодействует с зубчатым колесом 9 промежуточного вала 10 редуктора. Вторая ступень редуктора выполнена в виде зубчатой пары шестерня 11 зубчатое колесо 12, причем шестерня 11 укреплена на промежуточном валу 10 редуктора, а зубчатое колесо 12 установлено на ступице барабана 3 лебедки. Колесо 12 кинематически соединено с барабаном 3, винтами, шлицами и т.п. или посредством муфты 13 (например как в конкретной реализации, выключаемой, втулочно-пальцевой) с пальцами 14. Промежуточный вал 10 редуктора установлен в подшипниковом узле 15, размещенном в кронштейне 16, который в свою очередь жестко закреплен с помощью крепежных элементов 17 и 18 на опорном валу 1. Для возврата муфты в замкнутое состояние служат пружины 19. Для выключения муфты 13 в ней выполнена канавкапод вилку управления (не показана). Установка барабана 3 на станине 1 может быть улучшена посредством размещения второй подшипниковой опоры 20,установленной на блоке 7 входной ступени редуктора. На концах опорного вала 1 выполнены лыски е для крепления его к опоре (не показана). Лебдка работает следующим образом. При включении привода (не показан, может быть ручной или электрический) начинает вращаться шкив 6, который посредством жесткого соединения передает вращение блоку 7 входной ступени редуктора. Далее через зубчатые колеса 8-9 и вал 10 вращение передается на вторую ступень редуктора-шестерни 11-12. Зубчатое колесо 13 через кинематическую связь начинает вращать барабан 3, в желобе 4 которого размещается трос лебедки(не показан). Для некоторых специфических целей, например вспашки, удобно после намотки троса на шкив 3 с помощью редуктора разъединить кинематическую связь в редукторе, например посредством муфты 13, и 2 2132 1 размотать трос вручную. При этом зубчатое колесо 2 может свободно вращаться на ступице барабана 3 пока пальцы 14 муфты 13 вытянуты из зацепления с колесом 12. Возврат муфты 13 в замкнутое положение осуществляется посредством пружин 19. Лебедка устанавливается на опоры (не показаны) посредством лысок е на опорном валу и крепится к опорам любым известным способом. Таким образом, изобретение позволяет решить задачу устранения противоречия между простотой устройства и соответственно технологичностью изделия и эффективным выполнением им своего назначения работы в качестве лебедки в ручных и электрифицированных приводах. Кроме того, габариты и, соответственно, вес устройства невелики, что удешевляет устройство по сравнению с известными на момент проектирования. Фиг. 4 оставитель В.М. Картузов Редактор Т.А. Лущаковская Корректор Т.Н. Никитина Заказ 0073 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
