Револьвер

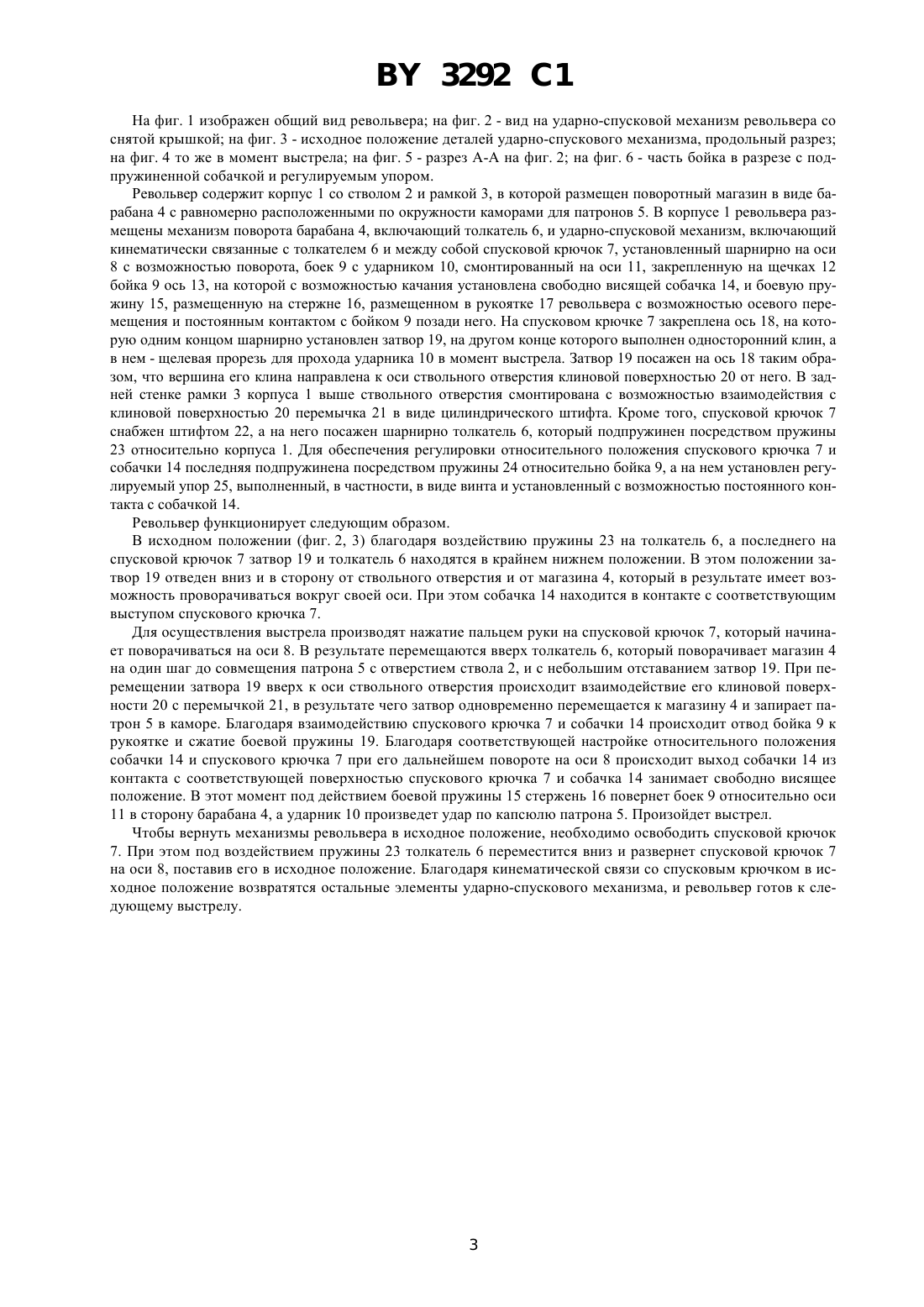

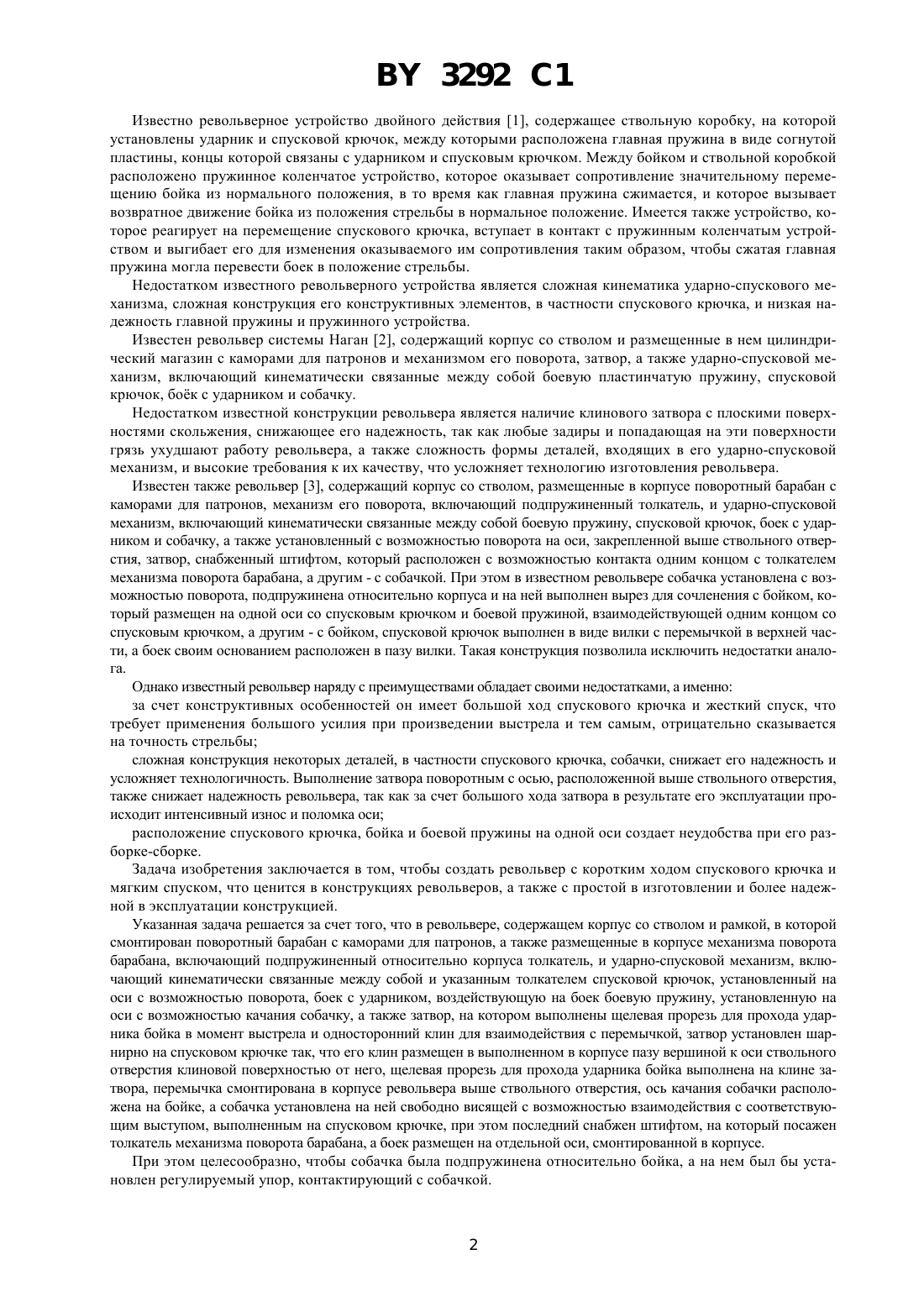

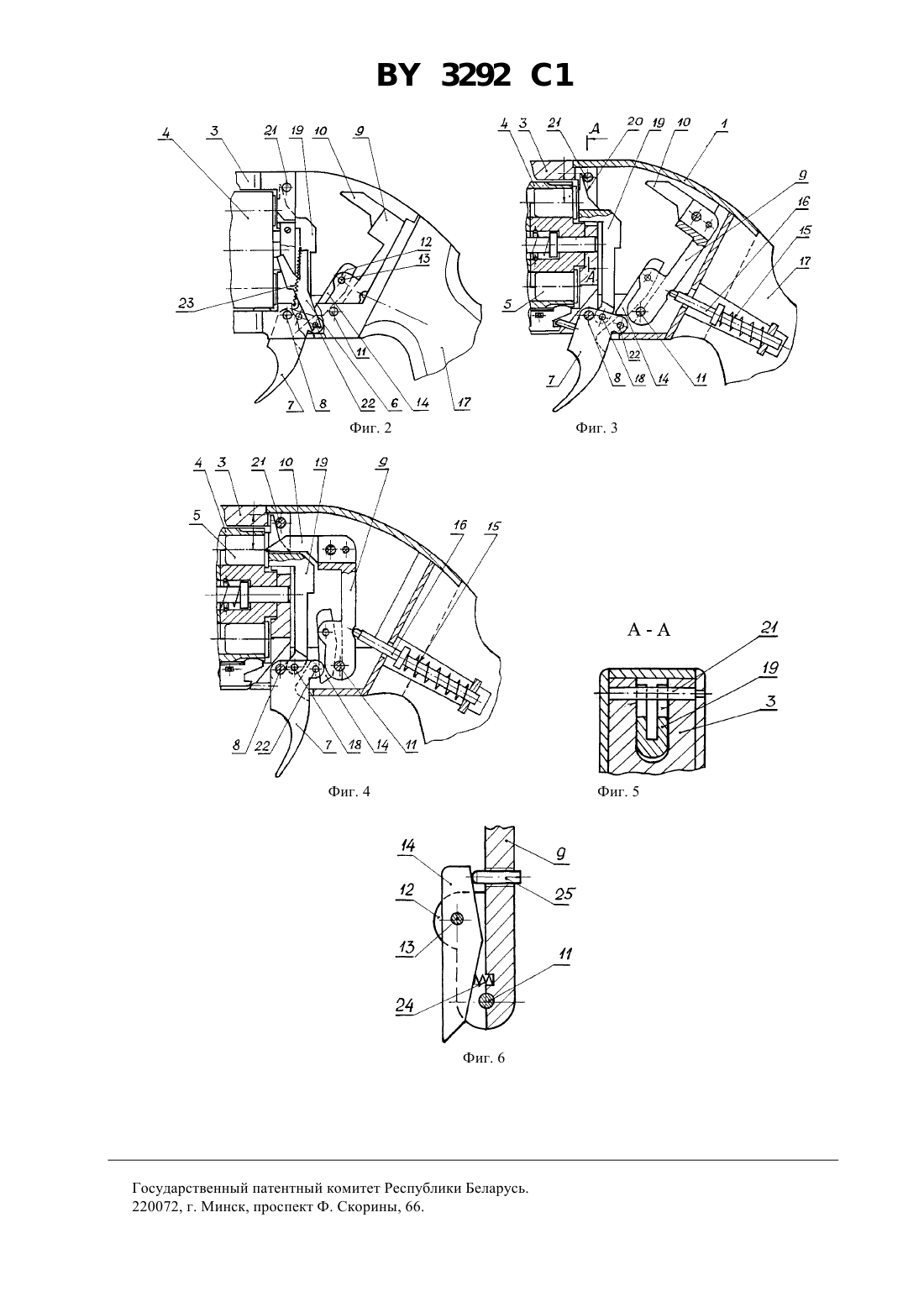

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Валюкевич Иосиф тонович(57) 1. Револьвер, содержащий корпус со стволом и рамкой, в которой смонтирован поворотный барабан с каморами для патронов, а также размещенные в корпусе механизм поворота барабана, включающий подпружиненный относительно корпуса толкатель, и ударно-спусковой механизм, включающий кинематически связанные между собой спусковой крючок, установленный на оси с возможностью поворота, боек с ударником, воздействующую на боек боевую пружину, установленную на оси с возможностью качания собачку, а также затвор, на котором выполнены щелевая прорезь для прохода ударника в момент выстрела и односторонний клин для взаимодействия с перемычкой, отличающийся тем, что затвор установлен шарнирно на спусковом крючке так, что его клин размещен в выполненном в корпусе пазу вершиной к оси ствольного отверстия клиновой поверхностью от него, щелевая прорезь для прохода ударника бойка выполнена на клине затвора, перемычка смонтирована в задней стенке рамки корпуса револьвера выше ствольного отверстия, ось качания собачки расположена на бойке, а собачка установлена на ней свободно висящей с возможностью взаимодействия с соответствующим выступом, выполненным на спусковом крючке, последний снабжен штифтом, на который шарнирно посажен толкатель механизма поворота барабана, а боек размещен на отдельной оси, смонтированной в корпусе. 2. Револьвер по п. 1, отличающийся тем, что собачка подпружинена относительно бойка, а на нем установлен с возможностью контакта с собачкой регулируемый упор. Фиг. 1 Изобретение относится к оружейной технике и может использоваться в конструкциях револьверов самовзводного бескуркового типа. 3292 1 Известно револьверное устройство двойного действия 1, содержащее ствольную коробку, на которой установлены ударник и спусковой крючок, между которыми расположена главная пружина в виде согнутой пластины, концы которой связаны с ударником и спусковым крючком. Между бойком и ствольной коробкой расположено пружинное коленчатое устройство, которое оказывает сопротивление значительному перемещению бойка из нормального положения, в то время как главная пружина сжимается, и которое вызывает возвратное движение бойка из положения стрельбы в нормальное положение. Имеется также устройство, которое реагирует на перемещение спускового крючка, вступает в контакт с пружинным коленчатым устройством и выгибает его для изменения оказываемого им сопротивления таким образом, чтобы сжатая главная пружина могла перевести боек в положение стрельбы. Недостатком известного револьверного устройства является сложная кинематика ударно-спускового механизма, сложная конструкция его конструктивных элементов, в частности спускового крючка, и низкая надежность главной пружины и пружинного устройства. Известен револьвер системы Наган 2, содержащий корпус со стволом и размещенные в нем цилиндрический магазин с каморами для патронов и механизмом его поворота, затвор, а также ударно-спусковой механизм, включающий кинематически связанные между собой боевую пластинчатую пружину, спусковой крючок, бок с ударником и собачку. Недостатком известной конструкции револьвера является наличие клинового затвора с плоскими поверхностями скольжения, снижающее его надежность, так как любые задиры и попадающая на эти поверхности грязь ухудшают работу револьвера, а также сложность формы деталей, входящих в его ударно-спусковой механизм, и высокие требования к их качеству, что усложняет технологию изготовления револьвера. Известен также револьвер 3, содержащий корпус со стволом, размещенные в корпусе поворотный барабан с каморами для патронов, механизм его поворота, включающий подпружиненный толкатель, и ударно-спусковой механизм, включающий кинематически связанные между собой боевую пружину, спусковой крючок, боек с ударником и собачку, а также установленный с возможностью поворота на оси, закрепленной выше ствольного отверстия, затвор, снабженный штифтом, который расположен с возможностью контакта одним концом с толкателем механизма поворота барабана, а другим - с собачкой. При этом в известном револьвере собачка установлена с возможностью поворота, подпружинена относительно корпуса и на ней выполнен вырез для сочленения с бойком, который размещен на одной оси со спусковым крючком и боевой пружиной, взаимодействующей одним концом со спусковым крючком, а другим - с бойком, спусковой крючок выполнен в виде вилки с перемычкой в верхней части, а боек своим основанием расположен в пазу вилки. Такая конструкция позволила исключить недостатки аналога. Однако известный револьвер наряду с преимуществами обладает своими недостатками, а именно за счет конструктивных особенностей он имеет большой ход спускового крючка и жесткий спуск, что требует применения большого усилия при произведении выстрела и тем самым, отрицательно сказывается на точность стрельбы сложная конструкция некоторых деталей, в частности спускового крючка, собачки, снижает его надежность и усложняет технологичность. Выполнение затвора поворотным с осью, расположенной выше ствольного отверстия,также снижает надежность револьвера, так как за счет большого хода затвора в результате его эксплуатации происходит интенсивный износ и поломка оси расположение спускового крючка, бойка и боевой пружины на одной оси создает неудобства при его разборке-сборке. Задача изобретения заключается в том, чтобы создать револьвер с коротким ходом спускового крючка и мягким спуском, что ценится в конструкциях револьверов, а также с простой в изготовлении и более надежной в эксплуатации конструкцией. Указанная задача решается за счет того, что в револьвере, содержащем корпус со стволом и рамкой, в которой смонтирован поворотный барабан с каморами для патронов, а также размещенные в корпусе механизма поворота барабана, включающий подпружиненный относительно корпуса толкатель, и ударно-спусковой механизм, включающий кинематически связанные между собой и указанным толкателем спусковой крючок, установленный на оси с возможностью поворота, боек с ударником, воздействующую на боек боевую пружину, установленную на оси с возможностью качания собачку, а также затвор, на котором выполнены щелевая прорезь для прохода ударника бойка в момент выстрела и односторонний клин для взаимодействия с перемычкой, затвор установлен шарнирно на спусковом крючке так, что его клин размещен в выполненном в корпусе пазу вершиной к оси ствольного отверстия клиновой поверхностью от него, щелевая прорезь для прохода ударника бойка выполнена на клине затвора, перемычка смонтирована в корпусе револьвера выше ствольного отверстия, ось качания собачки расположена на бойке, а собачка установлена на ней свободно висящей с возможностью взаимодействия с соответствующим выступом, выполненным на спусковом крючке, при этом последний снабжен штифтом, на который посажен толкатель механизма поворота барабана, а боек размещен на отдельной оси, смонтированной в корпусе. При этом целесообразно, чтобы собачка была подпружинена относительно бойка, а на нем был бы установлен регулируемый упор, контактирующий с собачкой. 3292 1 На фиг. 1 изображен общий вид револьвера на фиг. 2 - вид на ударно-спусковой механизм револьвера со снятой крышкой на фиг. 3 - исходное положение деталей ударно-спускового механизма, продольный разрез на фиг. 4 то же в момент выстрела на фиг. 5 - разрез А-А на фиг. 2 на фиг. 6 - часть бойка в разрезе с подпружиненной собачкой и регулируемым упором. Револьвер содержит корпус 1 со стволом 2 и рамкой 3, в которой размещен поворотный магазин в виде барабана 4 с равномерно расположенными по окружности каморами для патронов 5. В корпусе 1 револьвера размещены механизм поворота барабана 4, включающий толкатель 6, и ударно-спусковой механизм, включающий кинематически связанные с толкателем 6 и между собой спусковой крючок 7, установленный шарнирно на оси 8 с возможностью поворота, боек 9 с ударником 10, смонтированный на оси 11, закрепленную на щечках 12 бойка 9 ось 13, на которой с возможностью качания установлена свободно висящей собачка 14, и боевую пружину 15, размещенную на стержне 16, размещенном в рукоятке 17 револьвера с возможностью осевого перемещения и постоянным контактом с бойком 9 позади него. На спусковом крючке 7 закреплена ось 18, на которую одним концом шарнирно установлен затвор 19, на другом конце которого выполнен односторонний клин, а в нем - щелевая прорезь для прохода ударника 10 в момент выстрела. Затвор 19 посажен на ось 18 таким образом, что вершина его клина направлена к оси ствольного отверстия клиновой поверхностью 20 от него. В задней стенке рамки 3 корпуса 1 выше ствольного отверстия смонтирована с возможностью взаимодействия с клиновой поверхностью 20 перемычка 21 в виде цилиндрического штифта. Кроме того, спусковой крючок 7 снабжен штифтом 22, а на него посажен шарнирно толкатель 6, который подпружинен посредством пружины 23 относительно корпуса 1. Для обеспечения регулировки относительного положения спускового крючка 7 и собачки 14 последняя подпружинена посредством пружины 24 относительно бойка 9, а на нем установлен регулируемый упор 25, выполненный, в частности, в виде винта и установленный с возможностью постоянного контакта с собачкой 14. Револьвер функционирует следующим образом. В исходном положении (фиг. 2, 3) благодаря воздействию пружины 23 на толкатель 6, а последнего на спусковой крючок 7 затвор 19 и толкатель 6 находятся в крайнем нижнем положении. В этом положении затвор 19 отведен вниз и в сторону от ствольного отверстия и от магазина 4, который в результате имеет возможность проворачиваться вокруг своей оси. При этом собачка 14 находится в контакте с соответствующим выступом спускового крючка 7. Для осуществления выстрела производят нажатие пальцем руки на спусковой крючок 7, который начинает поворачиваться на оси 8. В результате перемещаются вверх толкатель 6, который поворачивает магазин 4 на один шаг до совмещения патрона 5 с отверстием ствола 2, и с небольшим отставанием затвор 19. При перемещении затвора 19 вверх к оси ствольного отверстия происходит взаимодействие его клиновой поверхности 20 с перемычкой 21, в результате чего затвор одновременно перемещается к магазину 4 и запирает патрон 5 в каморе. Благодаря взаимодействию спускового крючка 7 и собачки 14 происходит отвод бойка 9 к рукоятке и сжатие боевой пружины 19. Благодаря соответствующей настройке относительного положения собачки 14 и спускового крючка 7 при его дальнейшем повороте на оси 8 происходит выход собачки 14 из контакта с соответствующей поверхностью спускового крючка 7 и собачка 14 занимает свободно висящее положение. В этот момент под действием боевой пружины 15 стержень 16 повернет боек 9 относительно оси 11 в сторону барабана 4, а ударник 10 произведет удар по капсюлю патрона 5. Произойдет выстрел. Чтобы вернуть механизмы револьвера в исходное положение, необходимо освободить спусковой крючок 7. При этом под воздействием пружины 23 толкатель 6 переместится вниз и развернет спусковой крючок 7 на оси 8, поставив его в исходное положение. Благодаря кинематической связи со спусковым крючком в исходное положение возвратятся остальные элементы ударно-спускового механизма, и револьвер готов к следующему выстрелу. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
