Устройство для заточки ножей дискового измельчителя

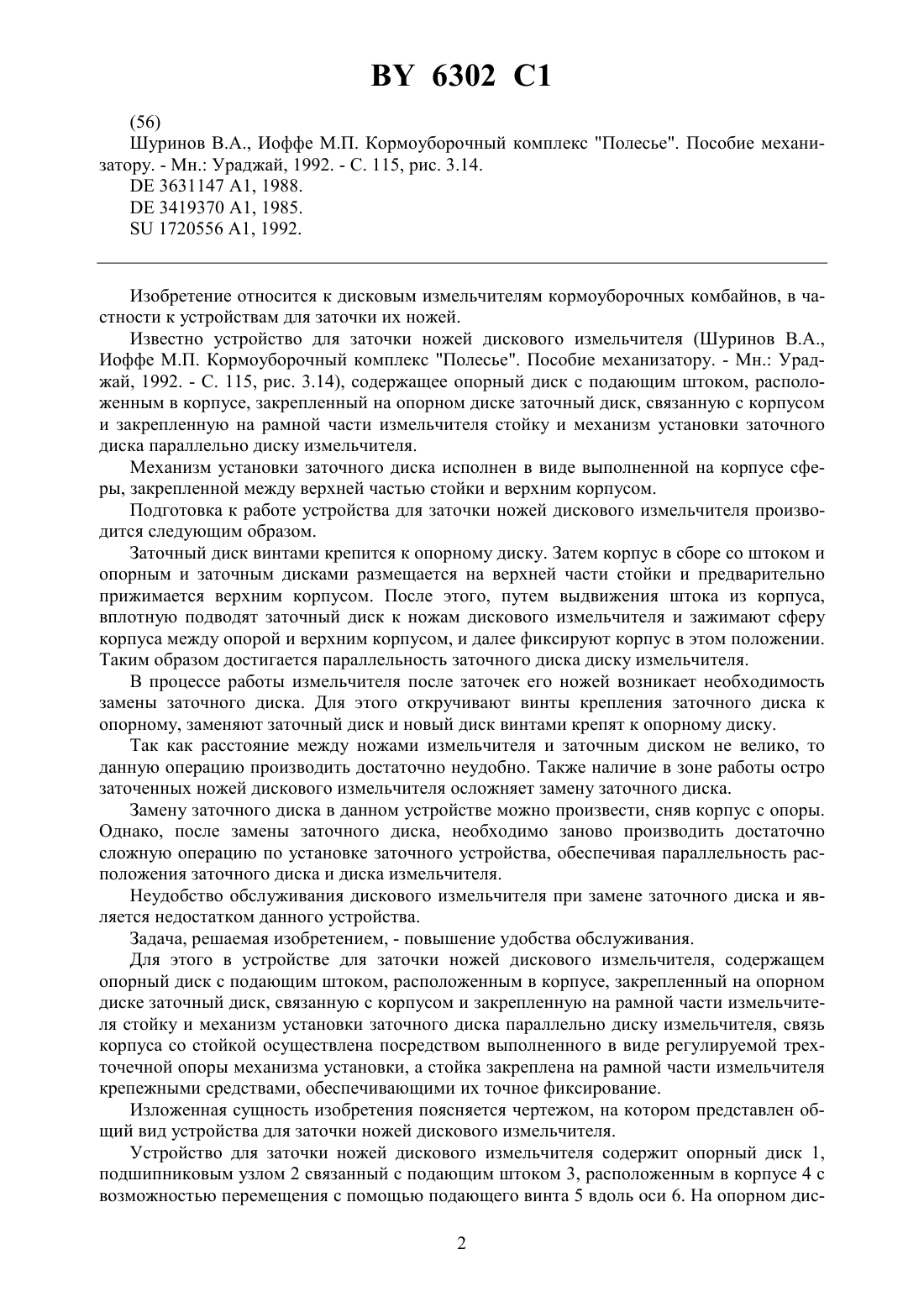

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ НОЖЕЙ ДИСКОВОГО ИЗМЕЛЬЧИТЕЛЯ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Рехлицкий Олег Валентинович Давиденко Михаил Николаевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Устройство для заточки ножей дискового измельчителя, содержащее опорный диск с подающим штоком, расположенным в корпусе, закрепленный на опорном диске заточный диск, связанную с корпусом и закрепленную на рамной части измельчителя стойку и механизм установки заточного диска параллельно диску измельчителя, отличающееся тем, что связь корпуса со стойкой осуществлена посредством выполненного в виде регулируемой трехточечной опоры механизма установки, а стойка закреплена на рамной части измельчителя крепежными средствами, обеспечивающими их точное фиксирование. 2. Устройство по п.1, отличающееся тем, что крепежные средства выполнены в виде конических винтов.(56) Шуринов В.А., Иоффе М.П. Кормоуборочный комплекс Полесье. Пособие механизатору. - Мн. Ураджай, 1992. - С. 115, рис. 3.14.3631147 1, 1988.3419370 1, 1985.1720556 1, 1992. Изобретение относится к дисковым измельчителям кормоуборочных комбайнов, в частности к устройствам для заточки их ножей. Известно устройство для заточки ножей дискового измельчителя (Шуринов В.А.,Иоффе М.П. Кормоуборочный комплекс Полесье. Пособие механизатору. - Мн. Ураджай, 1992. - С. 115, рис. 3.14), содержащее опорный диск с подающим штоком, расположенным в корпусе, закрепленный на опорном диске заточный диск, связанную с корпусом и закрепленную на рамной части измельчителя стойку и механизм установки заточного диска параллельно диску измельчителя. Механизм установки заточного диска исполнен в виде выполненной на корпусе сферы, закрепленной между верхней частью стойки и верхним корпусом. Подготовка к работе устройства для заточки ножей дискового измельчителя производится следующим образом. Заточный диск винтами крепится к опорному диску. Затем корпус в сборе со штоком и опорным и заточным дисками размещается на верхней части стойки и предварительно прижимается верхним корпусом. После этого, путем выдвижения штока из корпуса,вплотную подводят заточный диск к ножам дискового измельчителя и зажимают сферу корпуса между опорой и верхним корпусом, и далее фиксируют корпус в этом положении. Таким образом достигается параллельность заточного диска диску измельчителя. В процессе работы измельчителя после заточек его ножей возникает необходимость замены заточного диска. Для этого откручивают винты крепления заточного диска к опорному, заменяют заточный диск и новый диск винтами крепят к опорному диску. Так как расстояние между ножами измельчителя и заточным диском не велико, то данную операцию производить достаточно неудобно. Также наличие в зоне работы остро заточенных ножей дискового измельчителя осложняет замену заточного диска. Замену заточного диска в данном устройстве можно произвести, сняв корпус с опоры. Однако, после замены заточного диска, необходимо заново производить достаточно сложную операцию по установке заточного устройства, обеспечивая параллельность расположения заточного диска и диска измельчителя. Неудобство обслуживания дискового измельчителя при замене заточного диска и является недостатком данного устройства. Задача, решаемая изобретением, - повышение удобства обслуживания. Для этого в устройстве для заточки ножей дискового измельчителя, содержащем опорный диск с подающим штоком, расположенным в корпусе, закрепленный на опорном диске заточный диск, связанную с корпусом и закрепленную на рамной части измельчителя стойку и механизм установки заточного диска параллельно диску измельчителя, связь корпуса со стойкой осуществлена посредством выполненного в виде регулируемой трехточечной опоры механизма установки, а стойка закреплена на рамной части измельчителя крепежными средствами, обеспечивающими их точное фиксирование. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид устройства для заточки ножей дискового измельчителя. Устройство для заточки ножей дискового измельчителя содержит опорный диск 1,подшипниковым узлом 2 связанный с подающим штоком 3, расположенным в корпусе 4 с возможностью перемещения с помощью подающего винта 5 вдоль оси 6. На опорном дис 2 6302 1 ке 1 крепежными средствами 7 закреплен заточный диск 8. Корпус 4 неподвижно соединен с пластиной 9, на которой жестко установлены три специальных болта 10. Резьбовая часть болтов 10 размещена в отверстиях 11 стойки 12, которая коническими винтами 13 крепится к рамной части измельчителя (на фиг. изображена тонкими линиями). Каждый болт 10 фиксируется относительно стойки 12 двумя гайками 14. Болты 10 с гайками 14 и являются регулируемой трехточечной опорой, в виде которой выполнен механизм установки заточного диска 8 параллельно диску измельчителя. На штоке 3 выполнен направляющий паз 15, в котором расположена хвостовая часть направляющего винта 16. Направляющий винт 16 при его закручивании до упора одновременно служит и стопорным винтом. Усторойство для заточки ножей дискового измельчителя работает следующим образом. Перед установкой устройства на рамную часть измельчителя заточный диск 8 крепежными средствами 7 крепится к опорному диску 1. Затем устройство устанавливается на рамную часть измельчителя и крепится к ней коническими винтами 13. Такое крепление позволяет занимать устройству по отношению к измельчителю строго определенное положение. Затем, вращая подающий винт 5, перемещают подающий шток 3 вдоль оси 6 и подводят заточный диск 8 к ножам дискового измельчителя. Параллельность заточного диска 8 диску измельчителя достигается установкой каждой пары гаек 14 по отношению к каждому из трех специальных болтов 10, жестко связанных с пластиной 9, неподвижно соединенной с корпусом 4. В таком положении каждая пара гаек 14 зажимается и фиксирует болты 10, расположенные в отверстиях 11 стойки 12, относительно последней. Заточку ножей дискового измельчителя производят следующим образом. Вращая подающий винт 5, подводят заточный диск 8 к ножам измельчителя. При этом корпус 4 не проворачивается вокруг оси 6 благодаря расположению хвостовой части направляющего винта 16 в направляющем пазу 15. После контакта заточного диска 8 с ножами измельчителя направляющий винт 16 закручивается до упора и фиксирует тем самым подающий шток 3 относительно корпуса 4. Затем включается дисковый измельчитель и происходит заточка его ножей. При заточке ножей опорный диск 1 вместе с заточным диском 8 вращается на подшипниковом узле 2 относительно оси 6. По мере износа заточного диска 8,он подлежит замене. Для этого, выкрутив конические винты 13, снимают устройство для заточки с рамной части измельчителя, заменяют заточный диск 8 и заново устанавливают устройство на рамную часть измельчителя, закрепив его коническими винтами 13. При данной конструкции устройства для заточки ножей дискового измельчителя после каждой замены заточного диска 8 отпадает необходимость выставлять его параллельно диску измельчителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
