Устройство для заточки ножей дискового измельчителя

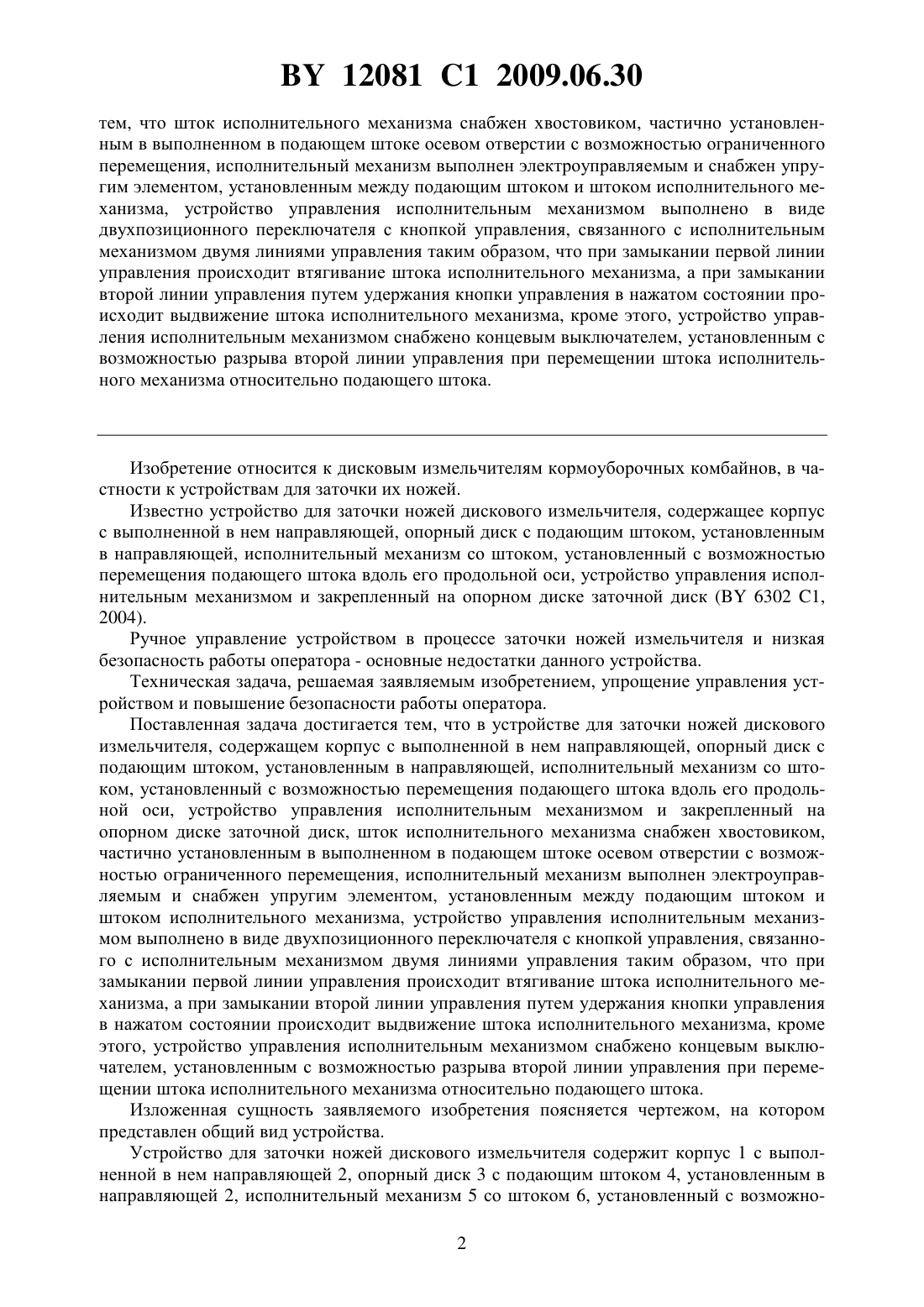

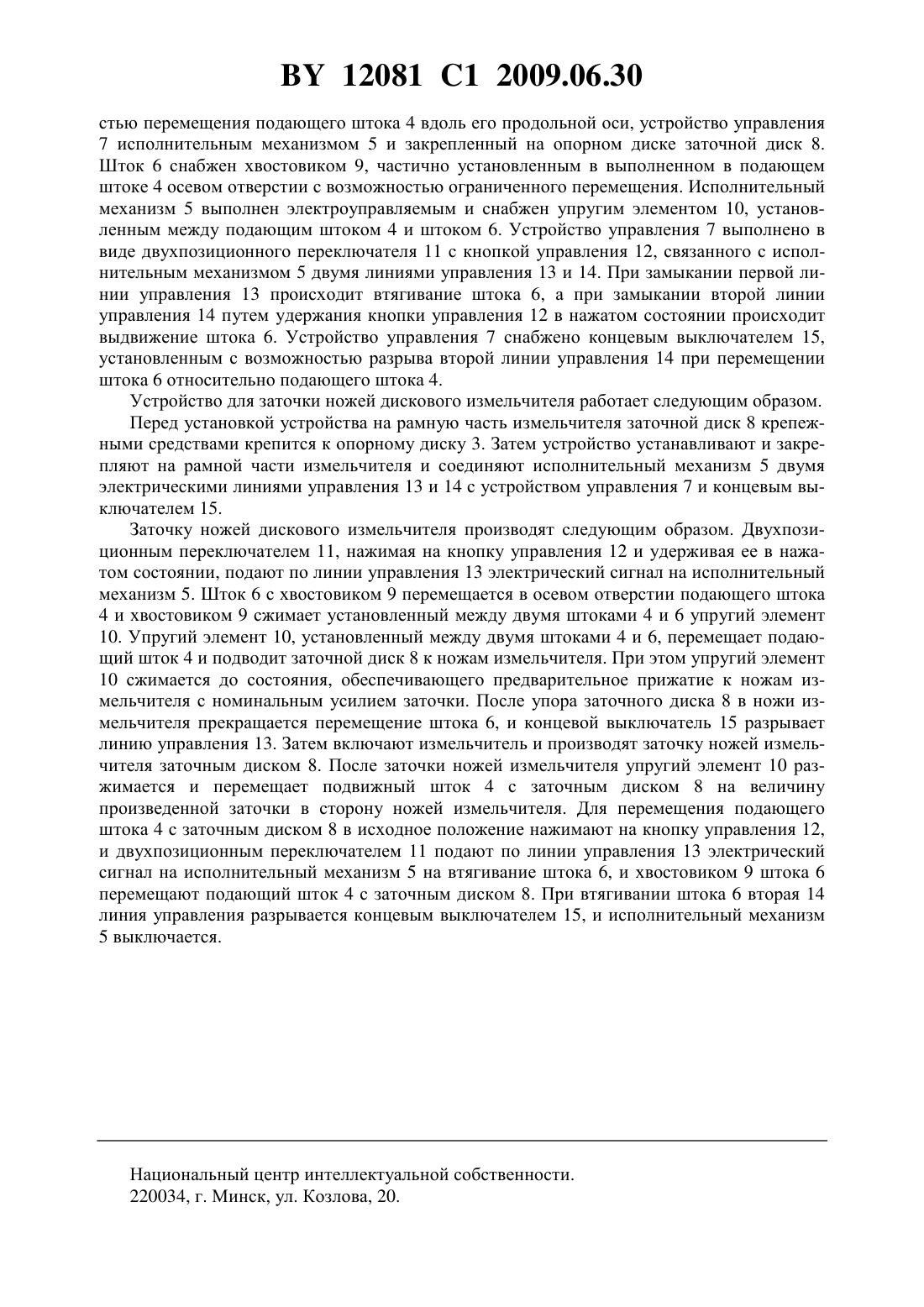

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ НОЖЕЙ ДИСКОВОГО ИЗМЕЛЬЧИТЕЛЯ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Рехлицкий Олег Валентинович Давиденко Михаил Николаевич Чупрынин Юрий Вячеславович Пигенко Владислав Анатольевич(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) Устройство для заточки ножей дискового измельчителя, содержащее корпус с выполненной в нем направляющей, опорный диск с подающим штоком, установленным в направляющей, исполнительный механизм со штоком, установленный с возможностью перемещения подающего штока вдоль его продольной оси, устройство управления исполнительным механизмом и закрепленный на опорном диске заточной диск, отличающееся 12081 1 2009.06.30 тем, что шток исполнительного механизма снабжен хвостовиком, частично установленным в выполненном в подающем штоке осевом отверстии с возможностью ограниченного перемещения, исполнительный механизм выполнен электроуправляемым и снабжен упругим элементом, установленным между подающим штоком и штоком исполнительного механизма, устройство управления исполнительным механизмом выполнено в виде двухпозиционного переключателя с кнопкой управления, связанного с исполнительным механизмом двумя линиями управления таким образом, что при замыкании первой линии управления происходит втягивание штока исполнительного механизма, а при замыкании второй линии управления путем удержания кнопки управления в нажатом состоянии происходит выдвижение штока исполнительного механизма, кроме этого, устройство управления исполнительным механизмом снабжено концевым выключателем, установленным с возможностью разрыва второй линии управления при перемещении штока исполнительного механизма относительно подающего штока. Изобретение относится к дисковым измельчителям кормоуборочных комбайнов, в частности к устройствам для заточки их ножей. Известно устройство для заточки ножей дискового измельчителя, содержащее корпус с выполненной в нем направляющей, опорный диск с подающим штоком, установленным в направляющей, исполнительный механизм со штоком, установленный с возможностью перемещения подающего штока вдоль его продольной оси, устройство управления исполнительным механизмом и закрепленный на опорном диске заточной диск ( 6302 1,2004). Ручное управление устройством в процессе заточки ножей измельчителя и низкая безопасность работы оператора - основные недостатки данного устройства. Техническая задача, решаемая заявляемым изобретением, упрощение управления устройством и повышение безопасности работы оператора. Поставленная задача достигается тем, что в устройстве для заточки ножей дискового измельчителя, содержащем корпус с выполненной в нем направляющей, опорный диск с подающим штоком, установленным в направляющей, исполнительный механизм со штоком, установленный с возможностью перемещения подающего штока вдоль его продольной оси, устройство управления исполнительным механизмом и закрепленный на опорном диске заточной диск, шток исполнительного механизма снабжен хвостовиком,частично установленным в выполненном в подающем штоке осевом отверстии с возможностью ограниченного перемещения, исполнительный механизм выполнен электроуправляемым и снабжен упругим элементом, установленным между подающим штоком и штоком исполнительного механизма, устройство управления исполнительным механизмом выполнено в виде двухпозиционного переключателя с кнопкой управления, связанного с исполнительным механизмом двумя линиями управления таким образом, что при замыкании первой линии управления происходит втягивание штока исполнительного механизма, а при замыкании второй линии управления путем удержания кнопки управления в нажатом состоянии происходит выдвижение штока исполнительного механизма, кроме этого, устройство управления исполнительным механизмом снабжено концевым выключателем, установленным с возможностью разрыва второй линии управления при перемещении штока исполнительного механизма относительно подающего штока. Изложенная сущность заявляемого изобретения поясняется чертежом, на котором представлен общий вид устройства. Устройство для заточки ножей дискового измельчителя содержит корпус 1 с выполненной в нем направляющей 2, опорный диск 3 с подающим штоком 4, установленным в направляющей 2, исполнительный механизм 5 со штоком 6, установленный с возможно 2 12081 1 2009.06.30 стью перемещения подающего штока 4 вдоль его продольной оси, устройство управления 7 исполнительным механизмом 5 и закрепленный на опорном диске заточной диск 8. Шток 6 снабжен хвостовиком 9, частично установленным в выполненном в подающем штоке 4 осевом отверстии с возможностью ограниченного перемещения. Исполнительный механизм 5 выполнен электроуправляемым и снабжен упругим элементом 10, установленным между подающим штоком 4 и штоком 6. Устройство управления 7 выполнено в виде двухпозиционного переключателя 11 с кнопкой управления 12, связанного с исполнительным механизмом 5 двумя линиями управления 13 и 14. При замыкании первой линии управления 13 происходит втягивание штока 6, а при замыкании второй линии управления 14 путем удержания кнопки управления 12 в нажатом состоянии происходит выдвижение штока 6. Устройство управления 7 снабжено концевым выключателем 15,установленным с возможностью разрыва второй линии управления 14 при перемещении штока 6 относительно подающего штока 4. Устройство для заточки ножей дискового измельчителя работает следующим образом. Перед установкой устройства на рамную часть измельчителя заточной диск 8 крепежными средствами крепится к опорному диску 3. Затем устройство устанавливают и закрепляют на рамной части измельчителя и соединяют исполнительный механизм 5 двумя электрическими линиями управления 13 и 14 с устройством управления 7 и концевым выключателем 15. Заточку ножей дискового измельчителя производят следующим образом. Двухпозиционным переключателем 11, нажимая на кнопку управления 12 и удерживая ее в нажатом состоянии, подают по линии управления 13 электрический сигнал на исполнительный механизм 5. Шток 6 с хвостовиком 9 перемещается в осевом отверстии подающего штока 4 и хвостовиком 9 сжимает установленный между двумя штоками 4 и 6 упругий элемент 10. Упругий элемент 10, установленный между двумя штоками 4 и 6, перемещает подающий шток 4 и подводит заточной диск 8 к ножам измельчителя. При этом упругий элемент 10 сжимается до состояния, обеспечивающего предварительное прижатие к ножам измельчителя с номинальным усилием заточки. После упора заточного диска 8 в ножи измельчителя прекращается перемещение штока 6, и концевой выключатель 15 разрывает линию управления 13. Затем включают измельчитель и производят заточку ножей измельчителя заточным диском 8. После заточки ножей измельчителя упругий элемент 10 разжимается и перемещает подвижный шток 4 с заточным диском 8 на величину произведенной заточки в сторону ножей измельчителя. Для перемещения подающего штока 4 с заточным диском 8 в исходное положение нажимают на кнопку управления 12,и двухпозиционным переключателем 11 подают по линии управления 13 электрический сигнал на исполнительный механизм 5 на втягивание штока 6, и хвостовиком 9 штока 6 перемещают подающий шток 4 с заточным диском 8. При втягивании штока 6 вторая 14 линия управления разрывается концевым выключателем 15, и исполнительный механизм 5 выключается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
