Устройство для заточки ножей барабанного измельчителя

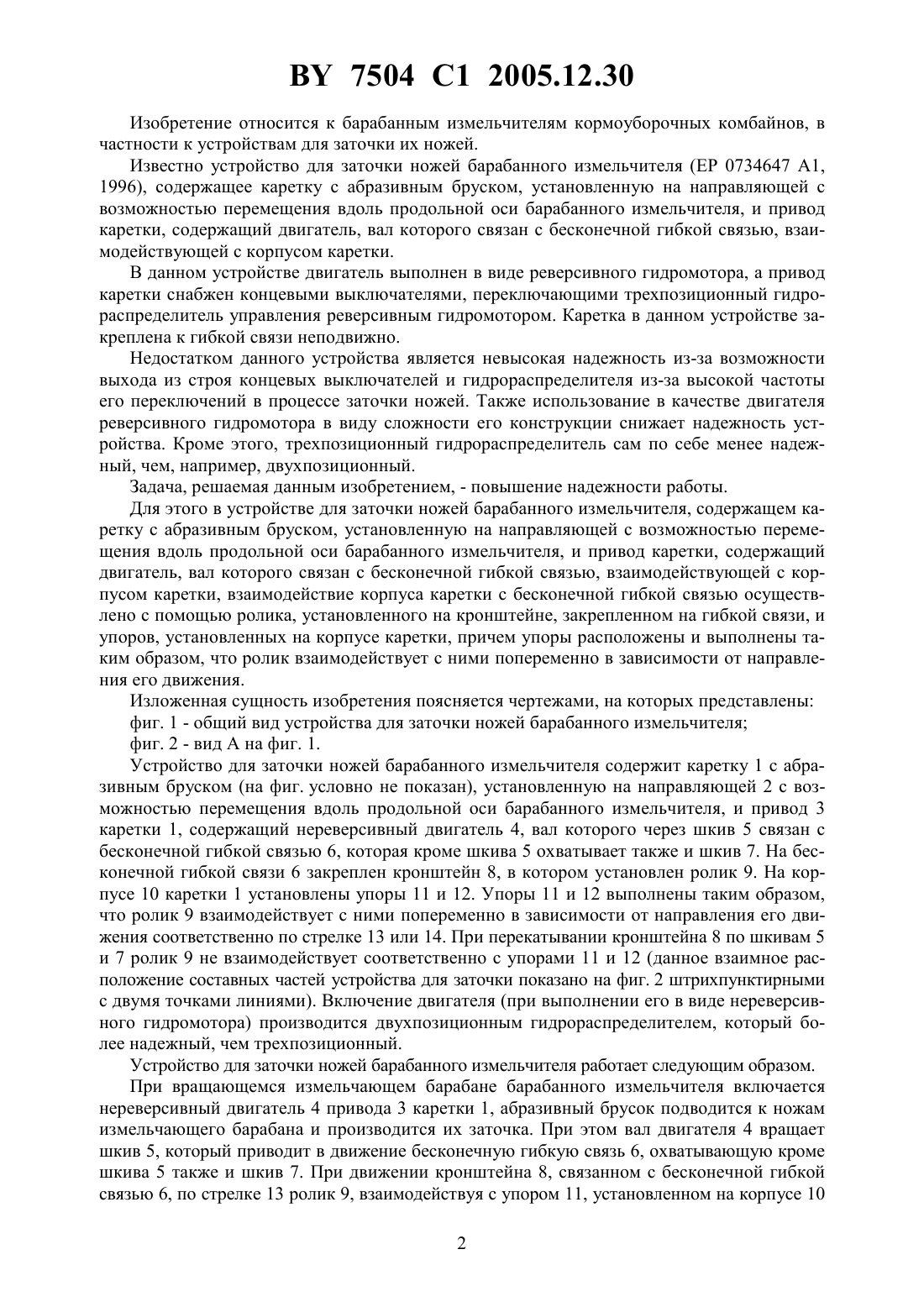

(51)01 29/22 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ НОЖЕЙ БАРАБАННОГО ИЗМЕЛЬЧИТЕЛЯ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Рехлицкий Олег Валентинович Паршиков Николай Павлович Агиевич Василий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Устройство для заточки ножей барабанного измельчителя, содержащее каретку с абразивным бруском, установленную на направляющей с возможностью перемещения вдоль продольной оси барабанного измельчителя, и привод каретки, содержащий двигатель, вал которого связан с бесконечной гибкой связью, взаимодействующей с корпусом каретки,отличающееся тем, что взаимодействие корпуса каретки с бесконечной гибкой связью осуществлено с помощью ролика, установленного на кронштейне, закрепленном на гибкой связи, и упоров, установленных на корпусе каретки, причем упоры расположены и выполнены таким образом, что ролик взаимодействует с ними попеременно в зависимости от направления его движения. 7504 1 2005.12.30 Изобретение относится к барабанным измельчителям кормоуборочных комбайнов, в частности к устройствам для заточки их ножей. Известно устройство для заточки ножей барабанного измельчителя ( 0734647 1,1996), содержащее каретку с абразивным бруском, установленную на направляющей с возможностью перемещения вдоль продольной оси барабанного измельчителя, и привод каретки, содержащий двигатель, вал которого связан с бесконечной гибкой связью, взаимодействующей с корпусом каретки. В данном устройстве двигатель выполнен в виде реверсивного гидромотора, а привод каретки снабжен концевыми выключателями, переключающими трехпозиционный гидрораспределитель управления реверсивным гидромотором. Каретка в данном устройстве закреплена к гибкой связи неподвижно. Недостатком данного устройства является невысокая надежность из-за возможности выхода из строя концевых выключателей и гидрораспределителя из-за высокой частоты его переключений в процессе заточки ножей. Также использование в качестве двигателя реверсивного гидромотора в виду сложности его конструкции снижает надежность устройства. Кроме этого, трехпозиционный гидрораспределитель сам по себе менее надежный, чем, например, двухпозиционный. Задача, решаемая данным изобретением, - повышение надежности работы. Для этого в устройстве для заточки ножей барабанного измельчителя, содержащем каретку с абразивным бруском, установленную на направляющей с возможностью перемещения вдоль продольной оси барабанного измельчителя, и привод каретки, содержащий двигатель, вал которого связан с бесконечной гибкой связью, взаимодействующей с корпусом каретки, взаимодействие корпуса каретки с бесконечной гибкой связью осуществлено с помощью ролика, установленного на кронштейне, закрепленном на гибкой связи, и упоров, установленных на корпусе каретки, причем упоры расположены и выполнены таким образом, что ролик взаимодействует с ними попеременно в зависимости от направления его движения. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид устройства для заточки ножей барабанного измельчителя фиг. 2 - вид А на фиг. 1. Устройство для заточки ножей барабанного измельчителя содержит каретку 1 с абразивным бруском (на фиг. условно не показан), установленную на направляющей 2 с возможностью перемещения вдоль продольной оси барабанного измельчителя, и привод 3 каретки 1, содержащий нереверсивный двигатель 4, вал которого через шкив 5 связан с бесконечной гибкой связью 6, которая кроме шкива 5 охватывает также и шкив 7. На бесконечной гибкой связи 6 закреплен кронштейн 8, в котором установлен ролик 9. На корпусе 10 каретки 1 установлены упоры 11 и 12. Упоры 11 и 12 выполнены таким образом,что ролик 9 взаимодействует с ними попеременно в зависимости от направления его движения соответственно по стрелке 13 или 14. При перекатывании кронштейна 8 по шкивам 5 и 7 ролик 9 не взаимодействует соответственно с упорами 11 и 12 (данное взаимное расположение составных частей устройства для заточки показано на фиг. 2 штрихпунктирными с двумя точками линиями). Включение двигателя (при выполнении его в виде нереверсивного гидромотора) производится двухпозиционным гидрораспределителем, который более надежный, чем трехпозиционный. Устройство для заточки ножей барабанного измельчителя работает следующим образом. При вращающемся измельчающем барабане барабанного измельчителя включается нереверсивный двигатель 4 привода 3 каретки 1, абразивный брусок подводится к ножам измельчающего барабана и производится их заточка. При этом вал двигателя 4 вращает шкив 5, который приводит в движение бесконечную гибкую связь 6, охватывающую кроме шкива 5 также и шкив 7. При движении кронштейна 8, связанном с бесконечной гибкой связью 6, по стрелке 13 ролик 9, взаимодействуя с упором 11, установленном на корпусе 10 2 7504 1 2005.12.30 каретки 1, перемещает каретку 1 по направляющей 2 вдоль продольной оси измельчающего барабана по стрелке 13. При перекатывании кронштейна 8 по шкиву 4 ролик 9, перекатываясь по упору 11, прекращает взаимодействие с упором 11. Далее по мере того, как кронштейн 8 выходит на направление, обозначенное стрелкой 14, ролик начинает взаимодействовать с упором 12 и перемещает каретку 1 по направляющей 2 по стрелке 14. Далее при перекатывании кронштейна 8 по шкиву 7 процесс повторяется, и каретка 1 за счет взаимодействия ролика 9 с упором 11 перемещается по стрелке 13. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
