Устройство натяжения каната подъемника

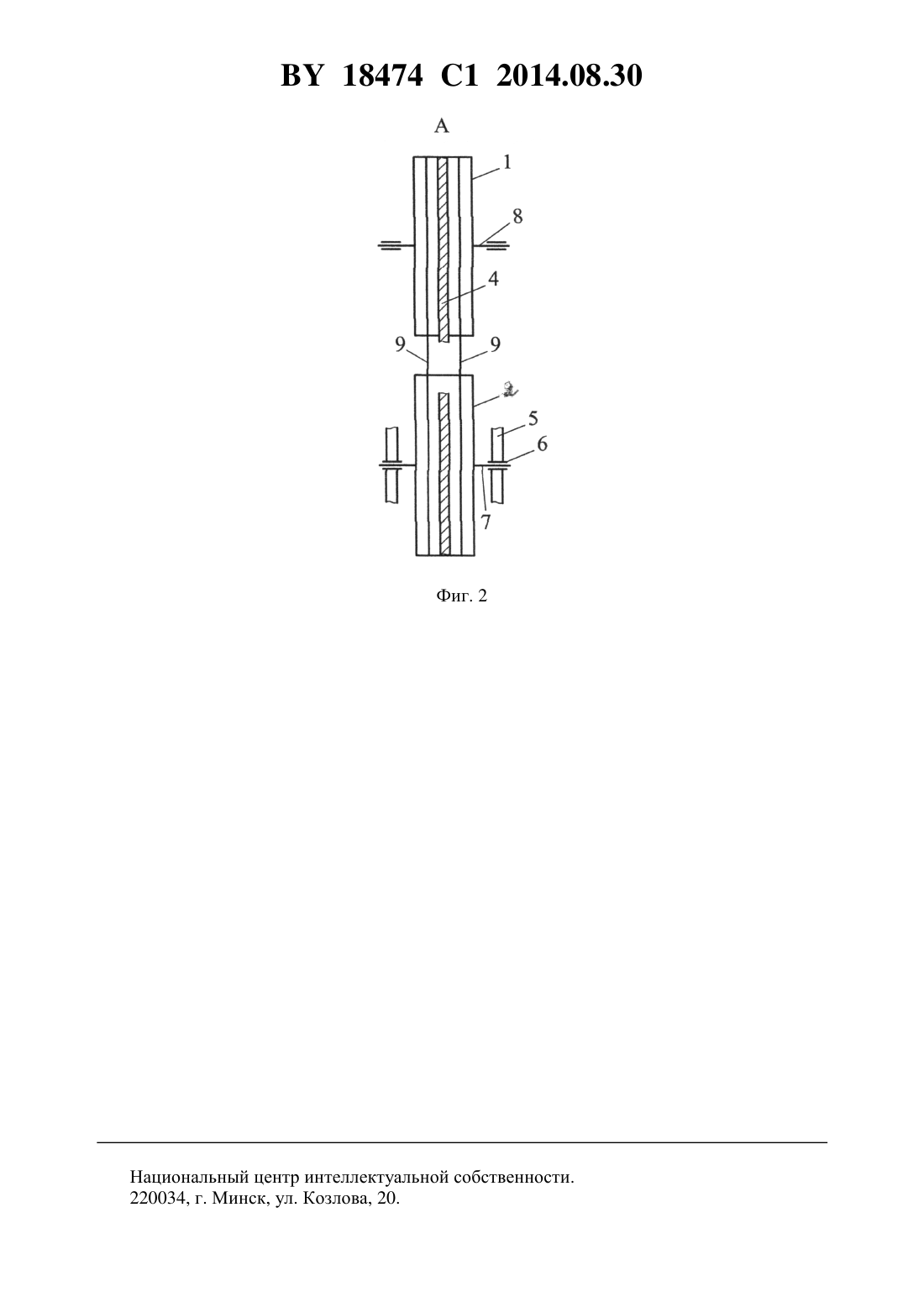

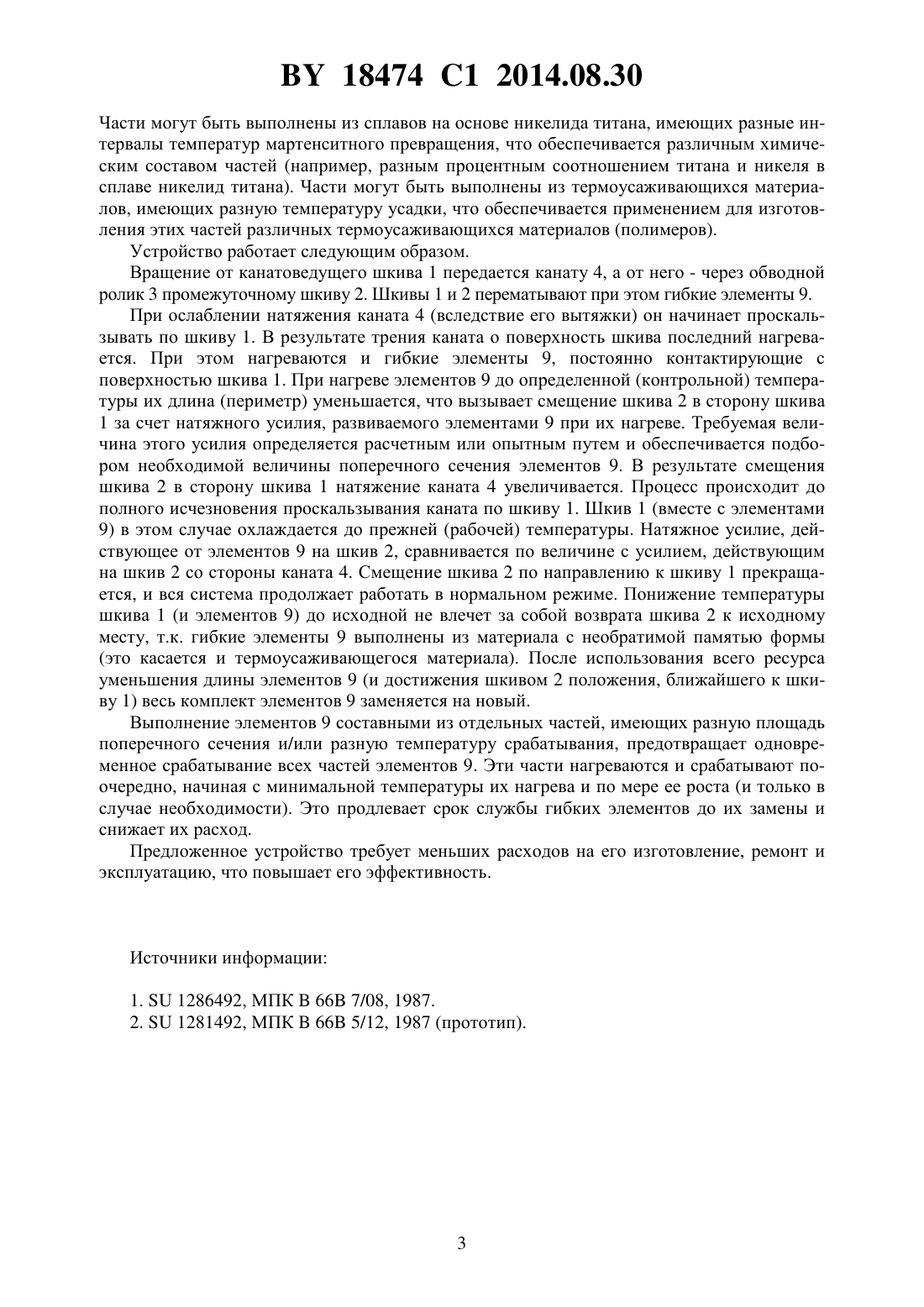

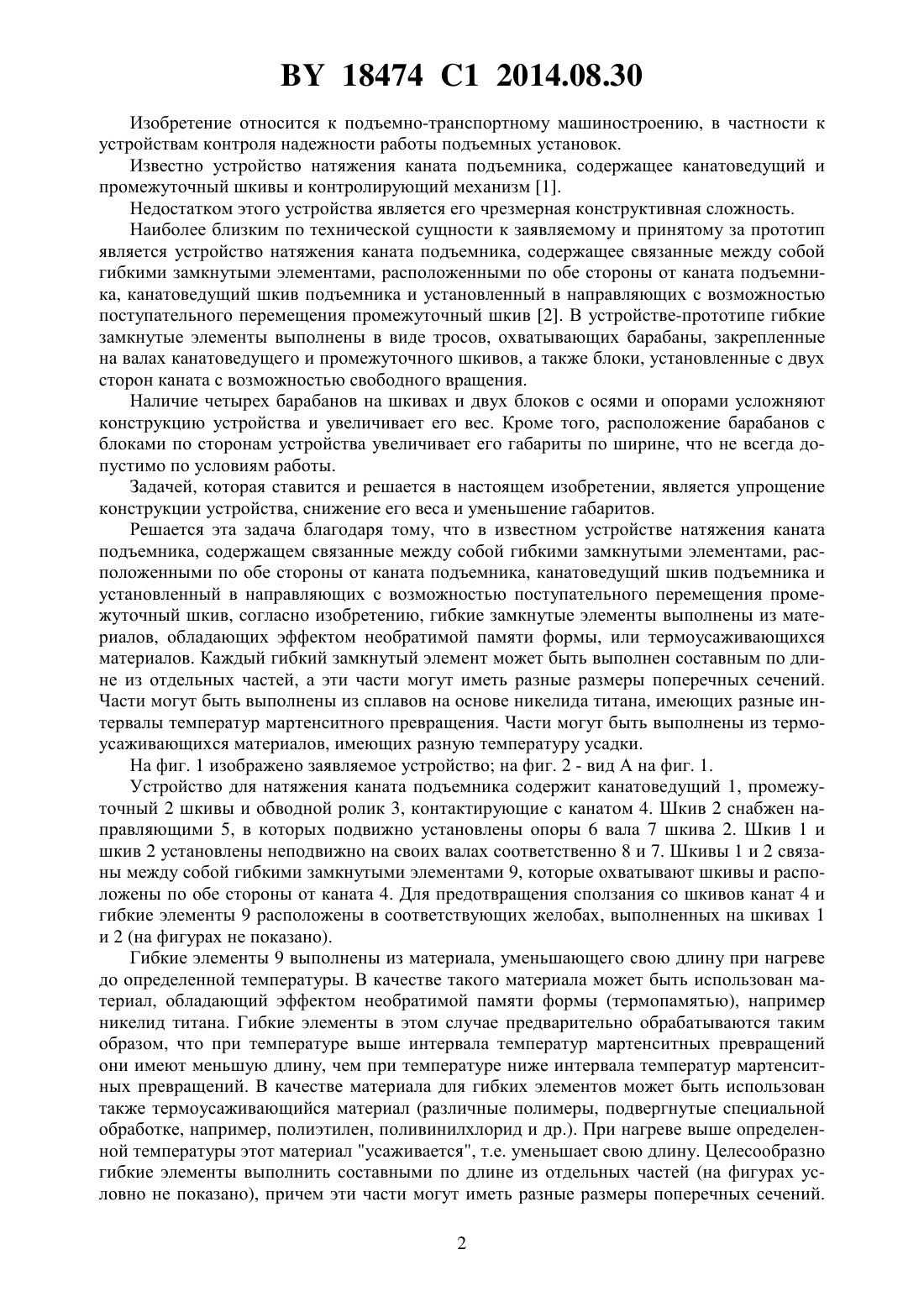

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО НАТЯЖЕНИЯ КАНАТА ПОДЪЕМНИКА(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Устройство натяжения каната подъемника, содержащее связанные между собой гибкими замкнутыми элементами, расположенными по обе стороны от каната подъемника, канатоведущий шкив подъемника и установленный в направляющих с возможностью поступательного перемещения промежуточный шкив, отличающееся тем, что гибкие замкнутые элементы выполнены из материалов, обладающих эффектом необратимой памяти формы, или термоусаживающихся материалов. 2. Устройство по п. 1, отличающееся тем, что каждый гибкий замкнутый элемент выполнен составным по длине из отдельных частей. 3. Устройство по п. 2, отличающееся тем, что части имеют разные размеры поперечных сечений. 4. Устройство по п. 2, отличающееся тем, что части выполнены из сплавов на основе никелида титана, имеющих разные интервалы температур мартенситного превращения. 5. Устройство по п. 2, отличающееся тем, что части выполнены из термоусаживающихся материалов, имеющих разную температуру усадки. 18474 1 2014.08.30 Изобретение относится к подъемно-транспортному машиностроению, в частности к устройствам контроля надежности работы подъемных установок. Известно устройство натяжения каната подъемника, содержащее канатоведущий и промежуточный шкивы и контролирующий механизм 1. Недостатком этого устройства является его чрезмерная конструктивная сложность. Наиболее близким по технической сущности к заявляемому и принятому за прототип является устройство натяжения каната подъемника, содержащее связанные между собой гибкими замкнутыми элементами, расположенными по обе стороны от каната подъемника, канатоведущий шкив подъемника и установленный в направляющих с возможностью поступательного перемещения промежуточный шкив 2. В устройстве-прототипе гибкие замкнутые элементы выполнены в виде тросов, охватывающих барабаны, закрепленные на валах канатоведущего и промежуточного шкивов, а также блоки, установленные с двух сторон каната с возможностью свободного вращения. Наличие четырех барабанов на шкивах и двух блоков с осями и опорами усложняют конструкцию устройства и увеличивает его вес. Кроме того, расположение барабанов с блоками по сторонам устройства увеличивает его габариты по ширине, что не всегда допустимо по условиям работы. Задачей, которая ставится и решается в настоящем изобретении, является упрощение конструкции устройства, снижение его веса и уменьшение габаритов. Решается эта задача благодаря тому, что в известном устройстве натяжения каната подъемника, содержащем связанные между собой гибкими замкнутыми элементами, расположенными по обе стороны от каната подъемника, канатоведущий шкив подъемника и установленный в направляющих с возможностью поступательного перемещения промежуточный шкив, согласно изобретению, гибкие замкнутые элементы выполнены из материалов, обладающих эффектом необратимой памяти формы, или термоусаживающихся материалов. Каждый гибкий замкнутый элемент может быть выполнен составным по длине из отдельных частей, а эти части могут иметь разные размеры поперечных сечений. Части могут быть выполнены из сплавов на основе никелида титана, имеющих разные интервалы температур мартенситного превращения. Части могут быть выполнены из термоусаживающихся материалов, имеющих разную температуру усадки. На фиг. 1 изображено заявляемое устройство на фиг. 2 - вид А на фиг. 1. Устройство для натяжения каната подъемника содержит канатоведущий 1, промежуточный 2 шкивы и обводной ролик 3, контактирующие с канатом 4. Шкив 2 снабжен направляющими 5, в которых подвижно установлены опоры 6 вала 7 шкива 2. Шкив 1 и шкив 2 установлены неподвижно на своих валах соответственно 8 и 7. Шкивы 1 и 2 связаны между собой гибкими замкнутыми элементами 9, которые охватывают шкивы и расположены по обе стороны от каната 4. Для предотвращения сползания со шкивов канат 4 и гибкие элементы 9 расположены в соответствующих желобах, выполненных на шкивах 1 и 2 (на фигурах не показано). Гибкие элементы 9 выполнены из материала, уменьшающего свою длину при нагреве до определенной температуры. В качестве такого материала может быть использован материал, обладающий эффектом необратимой памяти формы (термопамятью), например никелид титана. Гибкие элементы в этом случае предварительно обрабатываются таким образом, что при температуре выше интервала температур мартенситных превращений они имеют меньшую длину, чем при температуре ниже интервала температур мартенситных превращений. В качестве материала для гибких элементов может быть использован также термоусаживающийся материал (различные полимеры, подвергнутые специальной обработке, например, полиэтилен, поливинилхлорид и др.). При нагреве выше определенной температуры этот материал усаживается, т.е. уменьшает свою длину. Целесообразно гибкие элементы выполнить составными по длине из отдельных частей (на фигурах условно не показано), причем эти части могут иметь разные размеры поперечных сечений. 2 18474 1 2014.08.30 Части могут быть выполнены из сплавов на основе никелида титана, имеющих разные интервалы температур мартенситного превращения, что обеспечивается различным химическим составом частей (например, разным процентным соотношением титана и никеля в сплаве никелид титана). Части могут быть выполнены из термоусаживающихся материалов, имеющих разную температуру усадки, что обеспечивается применением для изготовления этих частей различных термоусаживающихся материалов (полимеров). Устройство работает следующим образом. Вращение от канатоведущего шкива 1 передается канату 4, а от него - через обводной ролик 3 промежуточному шкиву 2. Шкивы 1 и 2 перематывают при этом гибкие элементы 9. При ослаблении натяжения каната 4 (вследствие его вытяжки) он начинает проскальзывать по шкиву 1. В результате трения каната о поверхность шкива последний нагревается. При этом нагреваются и гибкие элементы 9, постоянно контактирующие с поверхностью шкива 1. При нагреве элементов 9 до определенной (контрольной) температуры их длина (периметр) уменьшается, что вызывает смещение шкива 2 в сторону шкива 1 за счет натяжного усилия, развиваемого элементами 9 при их нагреве. Требуемая величина этого усилия определяется расчетным или опытным путем и обеспечивается подбором необходимой величины поперечного сечения элементов 9. В результате смещения шкива 2 в сторону шкива 1 натяжение каната 4 увеличивается. Процесс происходит до полного исчезновения проскальзывания каната по шкиву 1. Шкив 1 (вместе с элементами 9) в этом случае охлаждается до прежней (рабочей) температуры. Натяжное усилие, действующее от элементов 9 на шкив 2, сравнивается по величине с усилием, действующим на шкив 2 со стороны каната 4. Смещение шкива 2 по направлению к шкиву 1 прекращается, и вся система продолжает работать в нормальном режиме. Понижение температуры шкива 1 (и элементов 9) до исходной не влечет за собой возврата шкива 2 к исходному месту, т.к. гибкие элементы 9 выполнены из материала с необратимой памятью формы(это касается и термоусаживающегося материала). После использования всего ресурса уменьшения длины элементов 9 (и достижения шкивом 2 положения, ближайшего к шкиву 1) весь комплект элементов 9 заменяется на новый. Выполнение элементов 9 составными из отдельных частей, имеющих разную площадь поперечного сечения и/или разную температуру срабатывания, предотвращает одновременное срабатывание всех частей элементов 9. Эти части нагреваются и срабатывают поочередно, начиная с минимальной температуры их нагрева и по мере ее роста (и только в случае необходимости). Это продлевает срок службы гибких элементов до их замены и снижает их расход. Предложенное устройство требует меньших расходов на его изготовление, ремонт и эксплуатацию, что повышает его эффективность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
