Устройство для контроля проскальзывания каната подъёмника по шкиву (варианты)

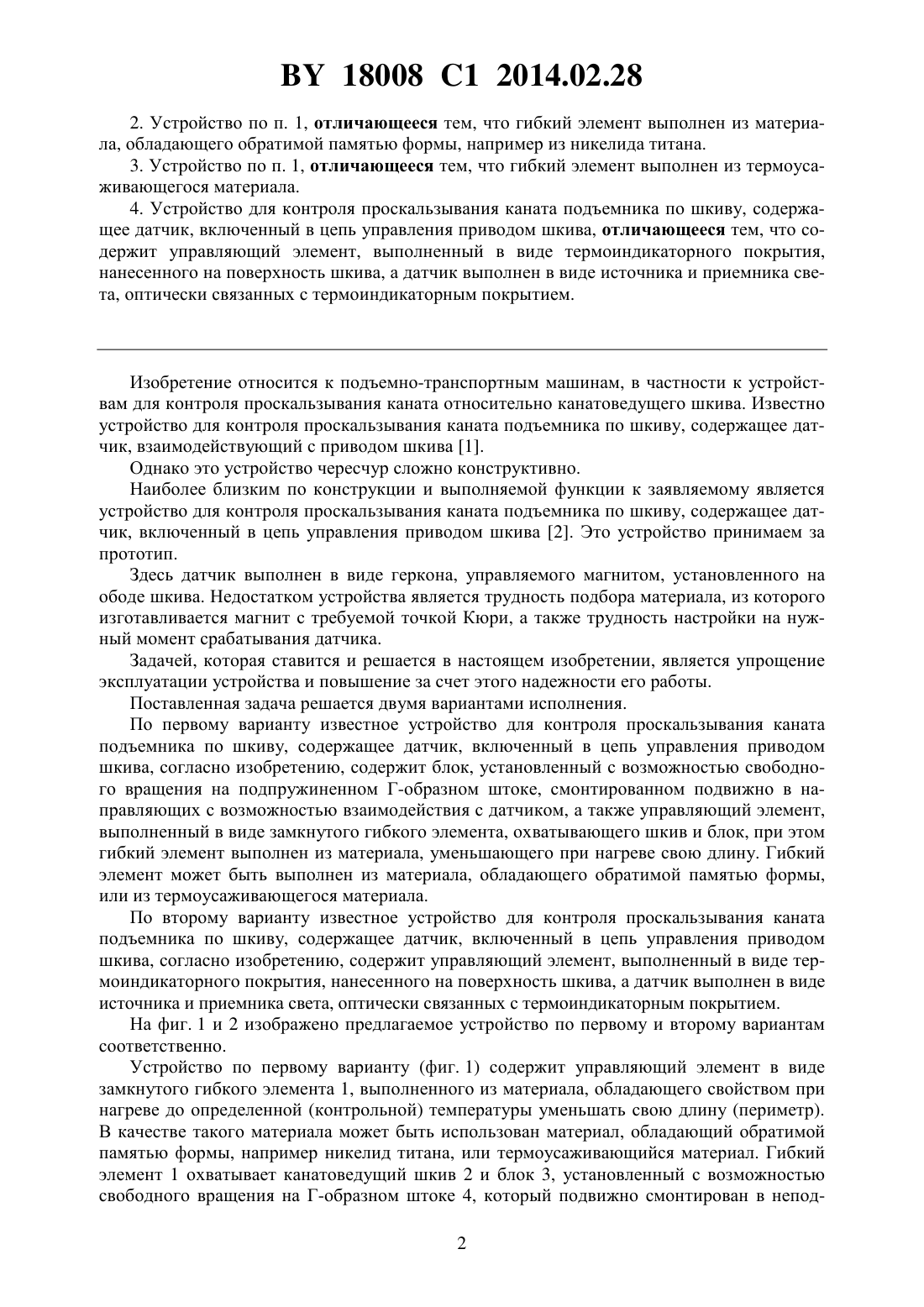

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОСКАЛЬЗЫВАНИЯ КАНАТА ПОДЪЕМНИКА ПО ШКИВУ (ВАРИАНТЫ)(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Устройство для контроля проскальзывания каната подъемника по шкиву, содержащее датчик, включенный в цепь управления приводом шкива, отличающееся тем, что содержит блок, установленный с возможностью свободного вращения на подпружиненном Г-образном штоке, смонтированном подвижно в направляющих с возможностью взаимодействия с датчиком, а также управляющий элемент, выполненный в виде замкнутого гибкого элемента, охватывающего шкив и блок, при этом гибкий элемент выполнен из материала, уменьшающего при нагреве свою длину. 18008 1 2014.02.28 2. Устройство по п. 1, отличающееся тем, что гибкий элемент выполнен из материала, обладающего обратимой памятью формы, например из никелида титана. 3. Устройство по п. 1, отличающееся тем, что гибкий элемент выполнен из термоусаживающегося материала. 4. Устройство для контроля проскальзывания каната подъемника по шкиву, содержащее датчик, включенный в цепь управления приводом шкива, отличающееся тем, что содержит управляющий элемент, выполненный в виде термоиндикаторного покрытия,нанесенного на поверхность шкива, а датчик выполнен в виде источника и приемника света, оптически связанных с термоиндикаторным покрытием. Изобретение относится к подъемно-транспортным машинам, в частности к устройствам для контроля проскальзывания каната относительно канатоведущего шкива. Известно устройство для контроля проскальзывания каната подъемника по шкиву, содержащее датчик, взаимодействующий с приводом шкива 1. Однако это устройство чересчур сложно конструктивно. Наиболее близким по конструкции и выполняемой функции к заявляемому является устройство для контроля проскальзывания каната подъемника по шкиву, содержащее датчик, включенный в цепь управления приводом шкива 2. Это устройство принимаем за прототип. Здесь датчик выполнен в виде геркона, управляемого магнитом, установленного на ободе шкива. Недостатком устройства является трудность подбора материала, из которого изготавливается магнит с требуемой точкой Кюри, а также трудность настройки на нужный момент срабатывания датчика. Задачей, которая ставится и решается в настоящем изобретении, является упрощение эксплуатации устройства и повышение за счет этого надежности его работы. Поставленная задача решается двумя вариантами исполнения. По первому варианту известное устройство для контроля проскальзывания каната подъемника по шкиву, содержащее датчик, включенный в цепь управления приводом шкива, согласно изобретению, содержит блок, установленный с возможностью свободного вращения на подпружиненном Г-образном штоке, смонтированном подвижно в направляющих с возможностью взаимодействия с датчиком, а также управляющий элемент,выполненный в виде замкнутого гибкого элемента, охватывающего шкив и блок, при этом гибкий элемент выполнен из материала, уменьшающего при нагреве свою длину. Гибкий элемент может быть выполнен из материала, обладающего обратимой памятью формы,или из термоусаживающегося материала. По второму варианту известное устройство для контроля проскальзывания каната подъемника по шкиву, содержащее датчик, включенный в цепь управления приводом шкива, согласно изобретению, содержит управляющий элемент, выполненный в виде термоиндикаторного покрытия, нанесенного на поверхность шкива, а датчик выполнен в виде источника и приемника света, оптически связанных с термоиндикаторным покрытием. На фиг. 1 и 2 изображено предлагаемое устройство по первому и второму вариантам соответственно. Устройство по первому варианту (фиг. 1) содержит управляющий элемент в виде замкнутого гибкого элемента 1, выполненного из материала, обладающего свойством при нагреве до определенной (контрольной) температуры уменьшать свою длину (периметр). В качестве такого материала может быть использован материал, обладающий обратимой памятью формы, например никелид титана, или термоусаживающийся материал. Гибкий элемент 1 охватывает канатоведущий шкив 2 и блок 3, установленный с возможностью свободного вращения на Г-образном штоке 4, который подвижно смонтирован в непод 2 18008 1 2014.02.28 вижных направляющих 5 и подпружинен относительно них пружиной 6. Шток 4 смонтирован с возможностью взаимодействия с датчиком, который выполнен в виде конечного выключателя 7 и включен в цепь управления приводом шкива. Шкив 2 охватывается канатом 8. При вращении канатоведущего шкива 2 в нормальном режиме (т.е. без проскальзывания) шкив не нагревается. Гибкий элемент 1 также не нагревается и сохраняет свою длину неизменной, перематываясь шкивом 2 и свободно вращающимся блоком 3. Шток 4, на который действует пружина 6, при этом не сдвигается в направляющих 5 и поэтому не воздействует на конечный выключатель 7. Привод шкива не отключается. При проскальзывании каната 8 по поверхности шкива 2 последний от трения нагревается. Вместе со шкивом нагревается и контактирующий с ним гибкий элемент 1. В случае выполнения элемента 1 из материала, обладающего эффектом обратимой памяти формы (никелида титана), он (элемент 1), нагреваясь до контрольной (предельно допустимой) температуры,вспоминает заложенную в него ранее путем специальной термомеханической обработки форму и принимает ее. При этом длина (периметр) элемента 1 уменьшается, в результате чего шток 4 с блоком 3 сдвигается в направляющих 5 по направлению к шкиву 2, преодолевая небольшое сопротивление пружины 6. Шток 4 своим отогнутым концом воздействует на конечный выключатель 7, который, срабатывая, дает команду на отключение привода. После устранения причины проскальзывания каната 8 по шкиву 2 и остывания шкива 2 с элементом 1 ниже температуры, при которой работа устройства недопустима,элемент 1 принимает свою прежнюю форму, его длина восстанавливается, и пружина 6 возвращает все устройство в исходное состояние. Оно вновь готово к работе. В случае выполнения гибкого элемента 1 из термоусаживающегося материала (в качестве которого применяются различные полимеры, преимущественно поливинилхлорид или полиэтилен, подвергнутые специальной обработке) работа устройства протекает аналогичным образом. При нагреве до предельно допустимой температуры гибкий элемент 1 усаживается, его длина при этом уменьшается, и устройство срабатывает, отключая привод шкива 2. После остывания шкива сработавший гибкий элемент проще всего заменить на новый, поскольку стоимость его незначительна. Устройство по второму варианту (фиг. 2) содержит управляющий элемент в виде обратимого термоиндикаторного покрытия (термоиндикаторной краски) 9, нанесенного полосой на поверхность (например, боковую) шкива 2, и датчик, выполненный в виде источника 10 света и приемника 11 света (фотоприемника), оптически связанных между собой через покрытие 9. Покрытие 9 при нагревании изменяет свой цвет с темного на светлый (или наоборот). Приемник 11 света включен в цепь управления приводом шкива 2 (на фигурах не показано). При вращении канатоведущего шкива 2 в нормальном режиме (без проскальзывания) шкив не нагревается, и покрытие 9 не меняет свой цвет. При появлении проскальзывания каната 8 по поверхности шкива 2 последний от трения нагревается. Вместе со шкивом нагревается и покрытие 9. При нагреве до предельно допустимой температуры покрытие 9 меняет темный цвет на светлый (или наоборот). При этом освещенность приемника 11 изменяется таким образом, что на его выходе в цепи управления появляется сигнал, обеспечивающий отключение привода шкива. После остывания шкива прежний цвет покрытия восстанавливается, и устройство вновь готово к работе. В случае применения необратимого термоиндикаторного покрытия после каждого срабатывания устройства нужно будет повторно наносить на шкив термоиндикаторную полосу, что не требует больших усилий. Выполнение устройства в предложенном виде позволяет упростить его эксплуатацию и повысить надежность работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
