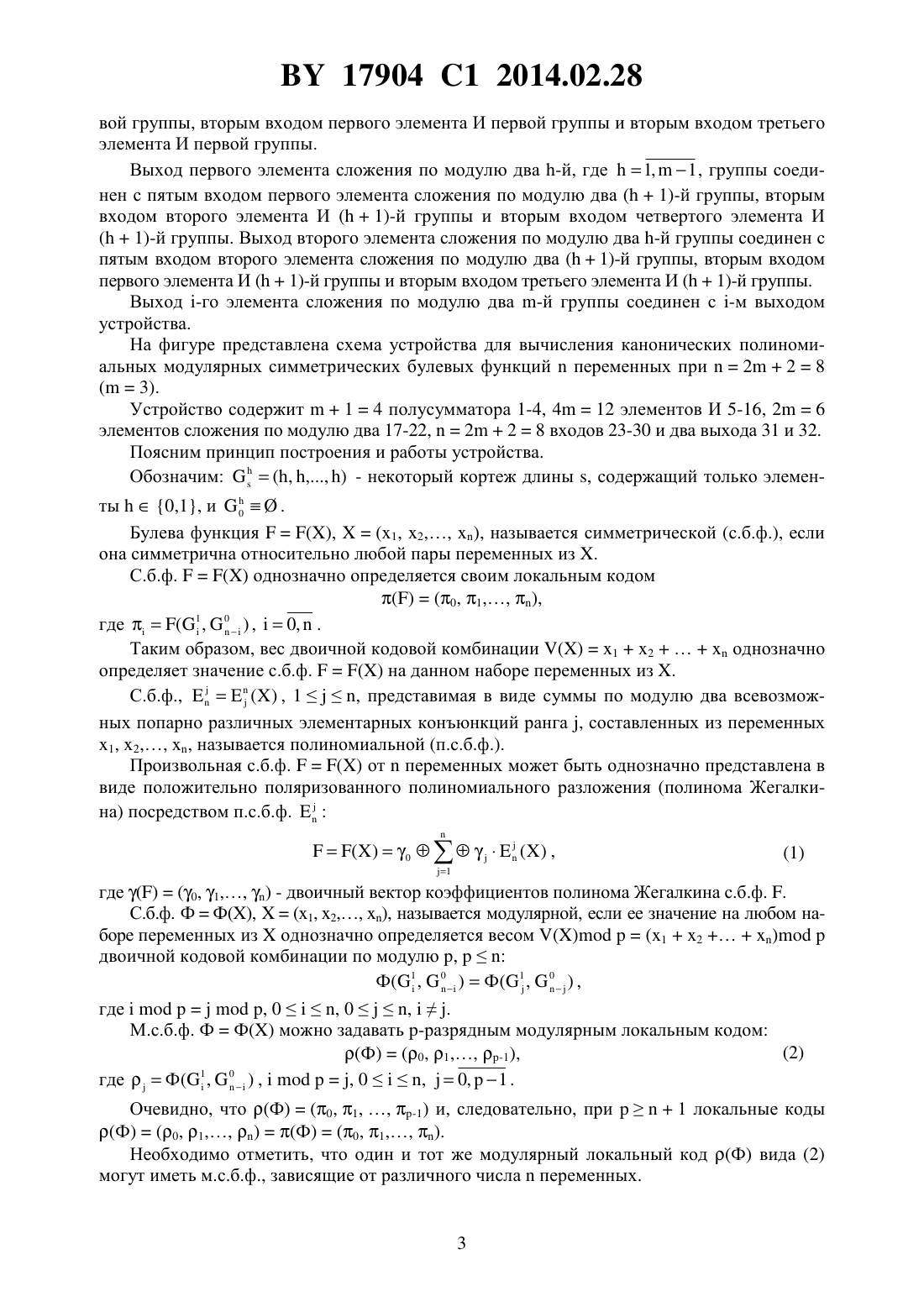

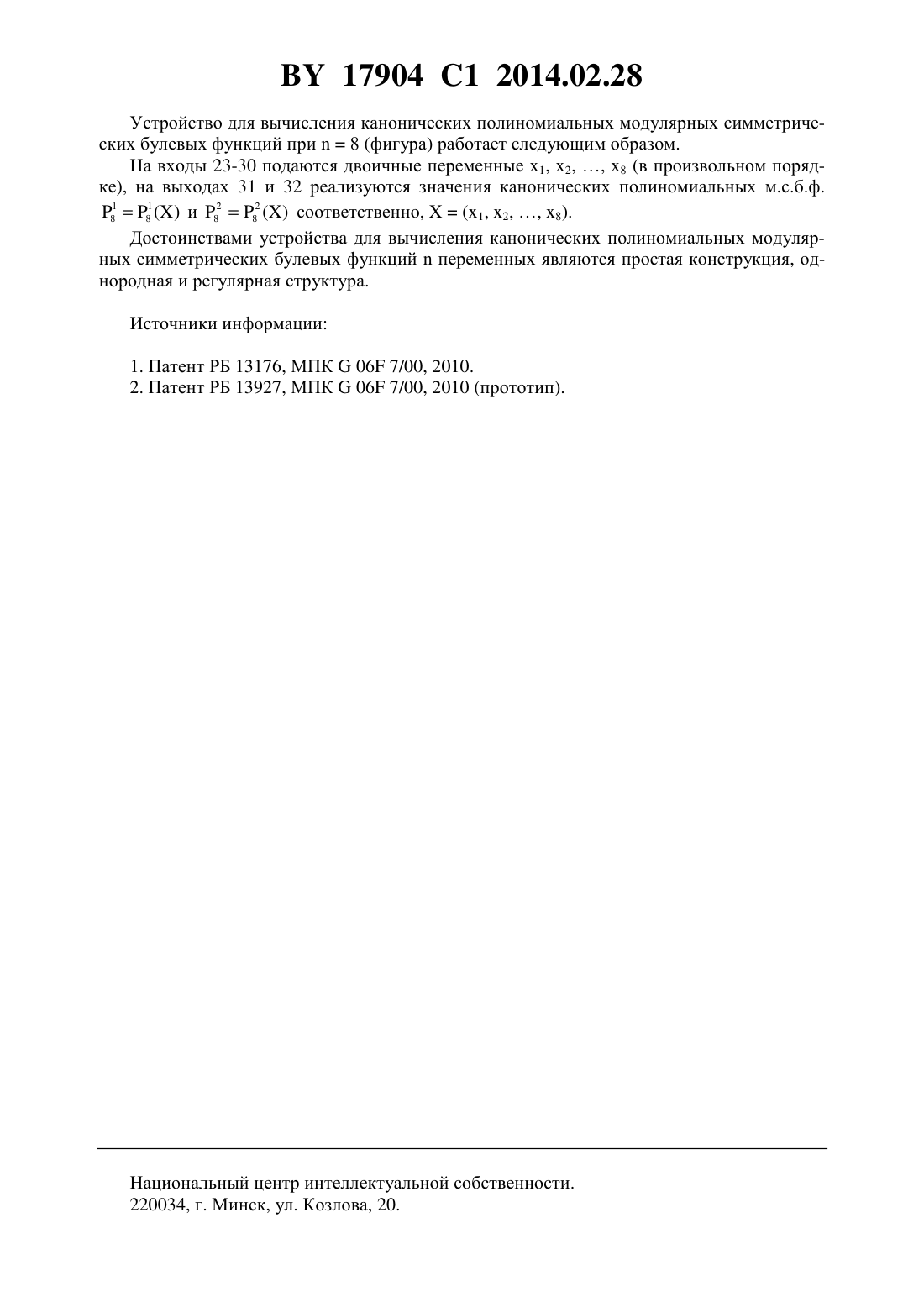

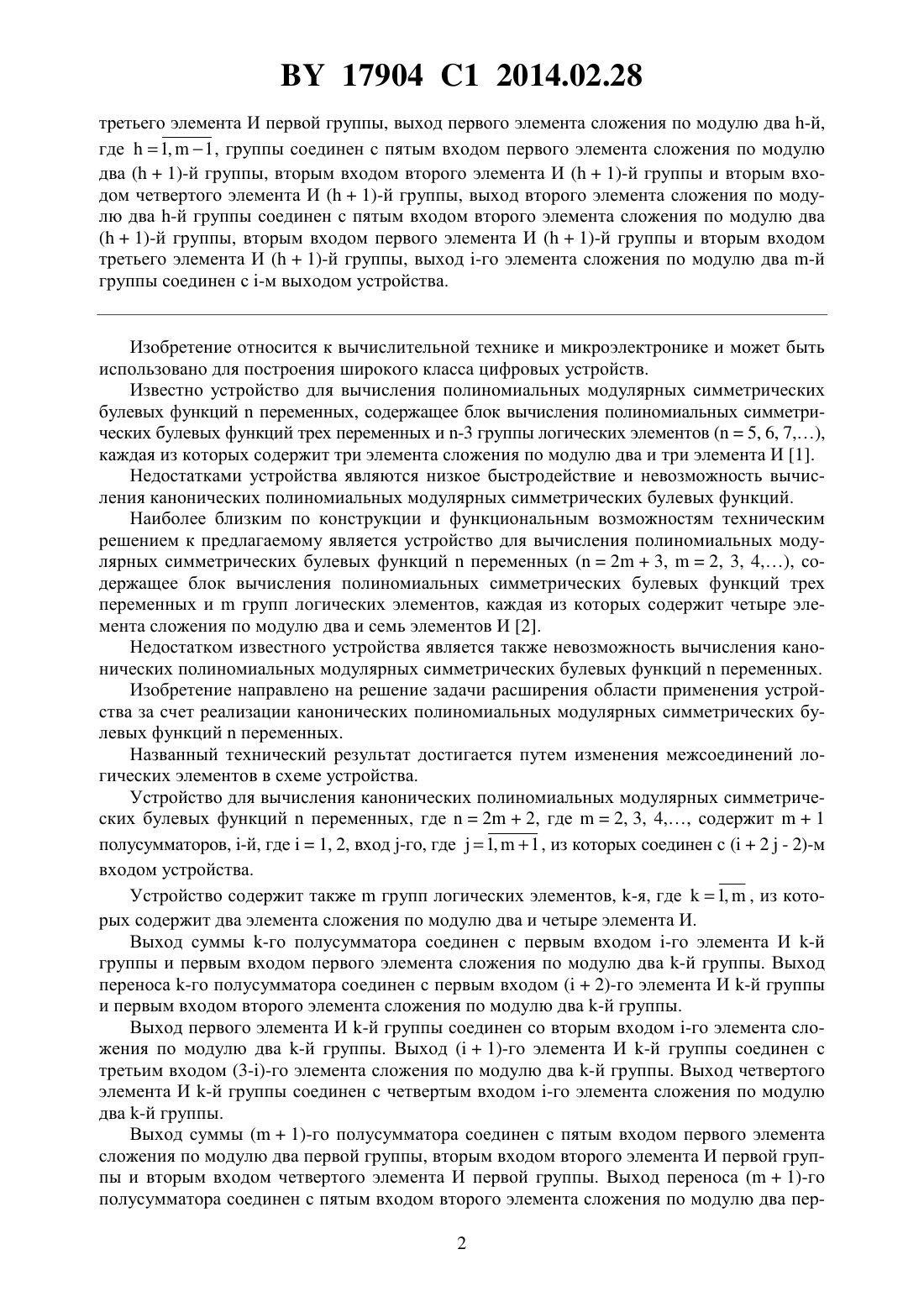

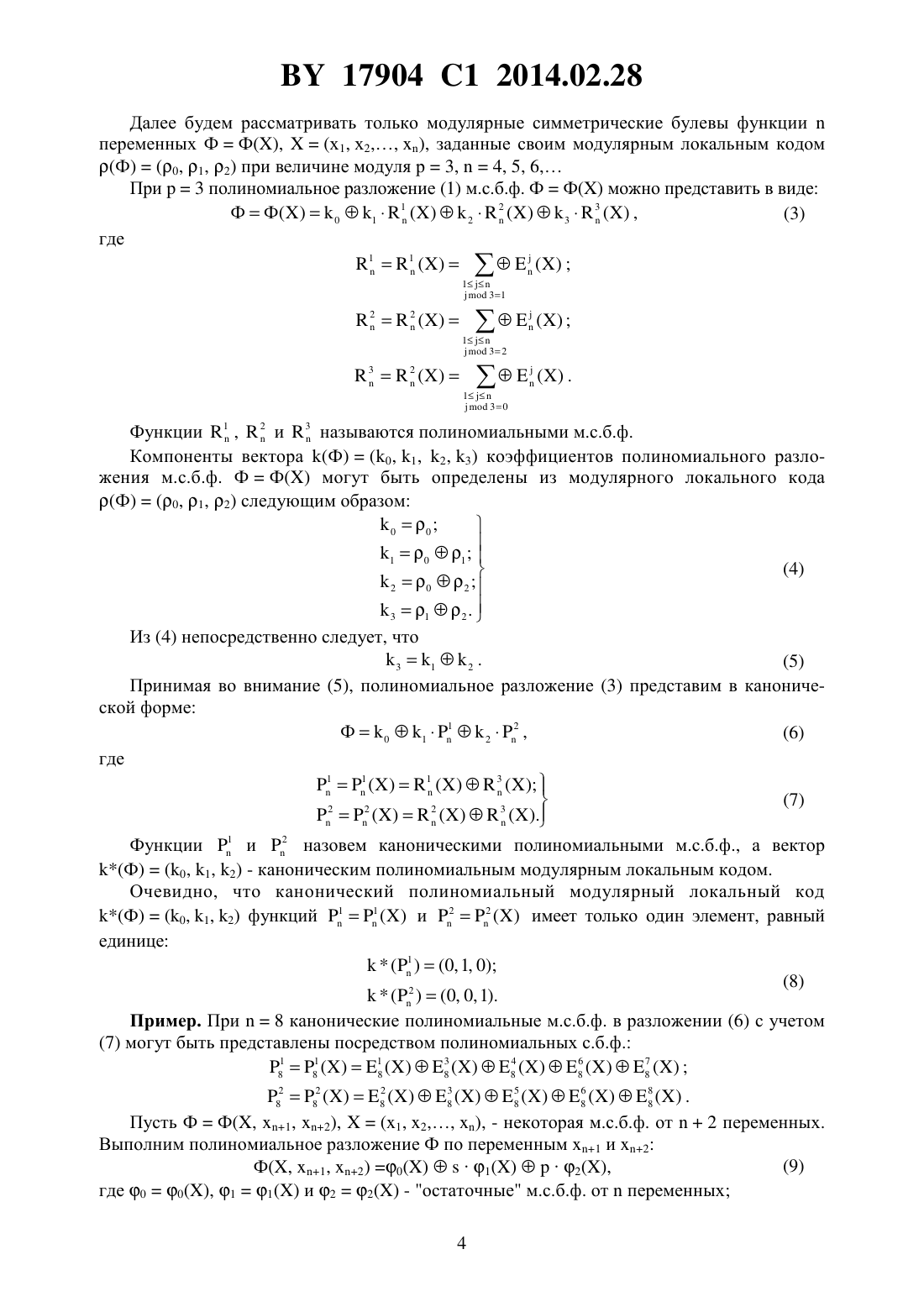

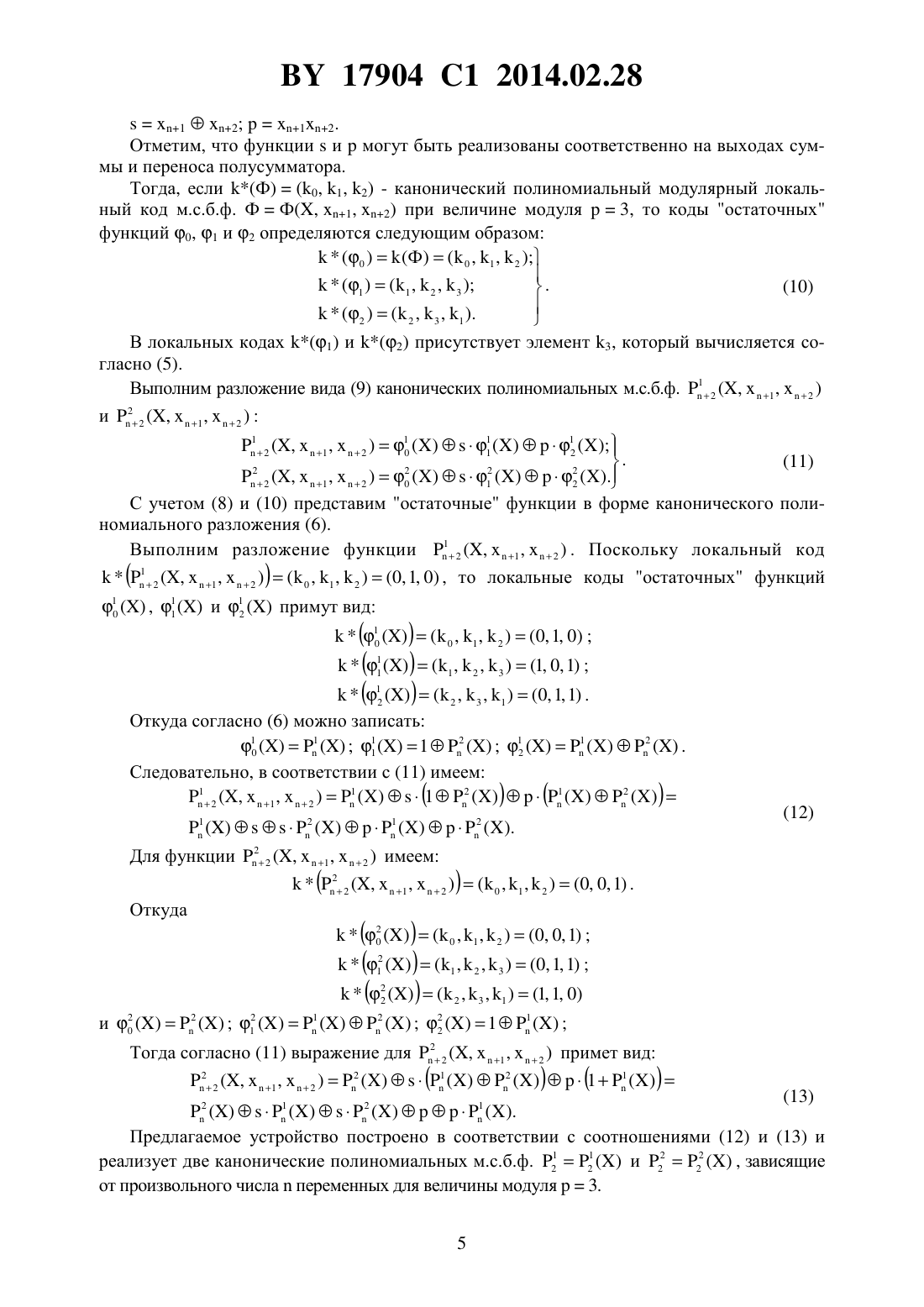

Устройство для вычисления канонических полиномиальных модулярных симметрических булевых функций n переменных
