Устройство крепления каната к барабану
Номер патента: U 4331
Опубликовано: 30.04.2008
Авторы: Омельченко Марина Васильевна, Климко Андрей Васильевич, Романюк Николай Николаевич, Сашко Константин Владимирович
Текст

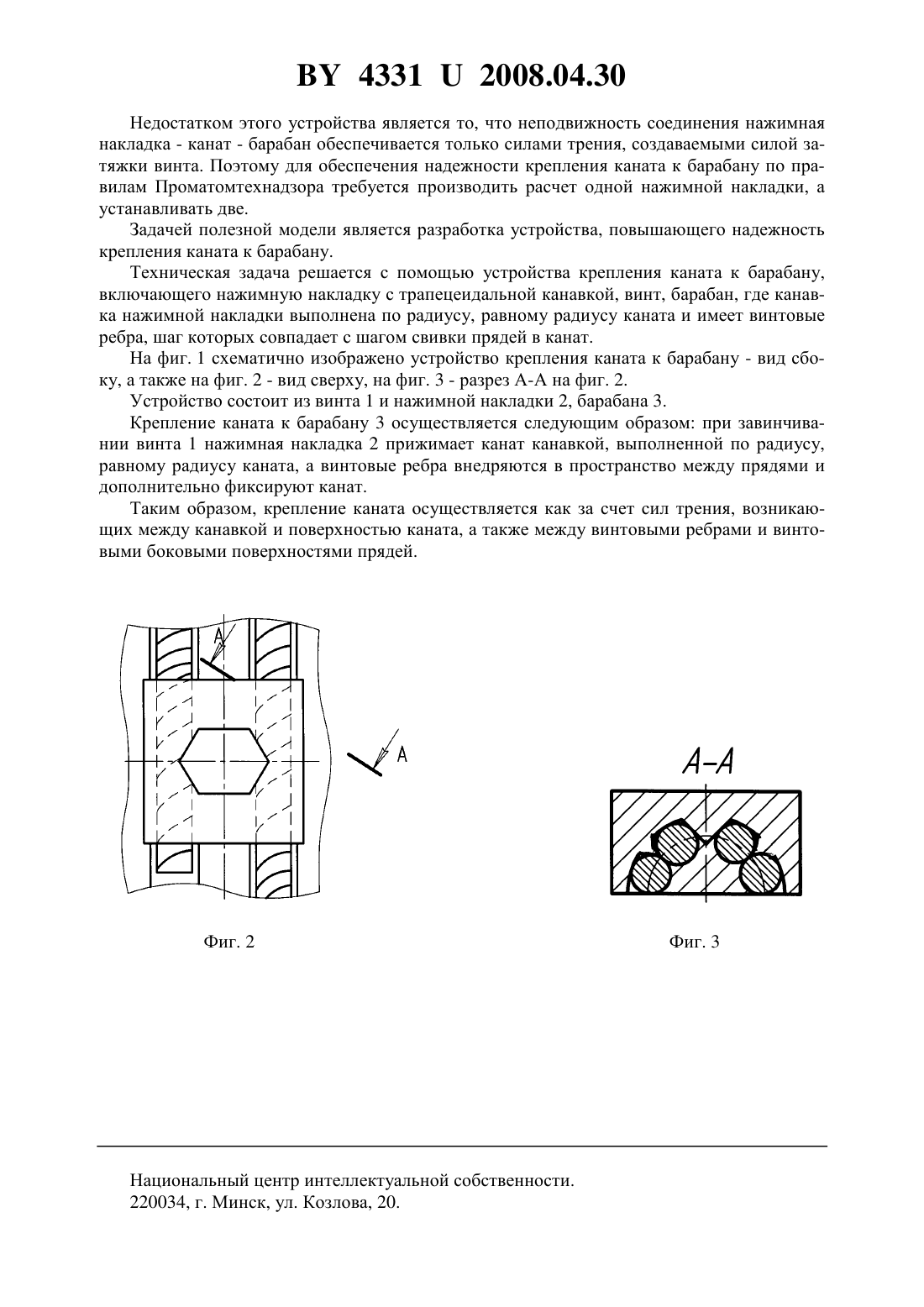

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КРЕПЛЕНИЯ КАНАТА К БАРАБАНУ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Омельченко Марина Васильевна Климко Андрей Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство крепления каната к барабану, включающее нажимную накладку с трапецеидальной канавкой, винт, барабан, отличающееся тем, что канавка нажимной накладки выполнена по радиусу, равному радиусу каната, и имеет винтовые ребра, шаг которых совпадает с шагом свивки прядей в канат. Фиг. 1 Полезная модель относится к подъемно-транспортным машинам. Известно устройство крепления каната к барабану, включающее нажимную накладку с трапецеидальной канавкой, которая с помощью винта прижимает канат к барабану 1. 43312008.04.30 Недостатком этого устройства является то, что неподвижность соединения нажимная накладка - канат - барабан обеспечивается только силами трения, создаваемыми силой затяжки винта. Поэтому для обеспечения надежности крепления каната к барабану по правилам Проматомтехнадзора требуется производить расчет одной нажимной накладки, а устанавливать две. Задачей полезной модели является разработка устройства, повышающего надежность крепления каната к барабану. Техническая задача решается с помощью устройства крепления каната к барабану,включающего нажимную накладку с трапецеидальной канавкой, винт, барабан, где канавка нажимной накладки выполнена по радиусу, равному радиусу каната и имеет винтовые ребра, шаг которых совпадает с шагом свивки прядей в канат. На фиг. 1 схематично изображено устройство крепления каната к барабану - вид сбоку, а также на фиг. 2 - вид сверху, на фиг. 3 - разрез А-А на фиг. 2. Устройство состоит из винта 1 и нажимной накладки 2, барабана 3. Крепление каната к барабану 3 осуществляется следующим образом при завинчивании винта 1 нажимная накладка 2 прижимает канат канавкой, выполненной по радиусу,равному радиусу каната, а винтовые ребра внедряются в пространство между прядями и дополнительно фиксируют канат. Таким образом, крепление каната осуществляется как за счет сил трения, возникающих между канавкой и поверхностью каната, а также между винтовыми ребрами и винтовыми боковыми поверхностями прядей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B66D 1/00
Метки: барабану, каната, крепления, устройство
