Распределительное устройство льноуборочной машины

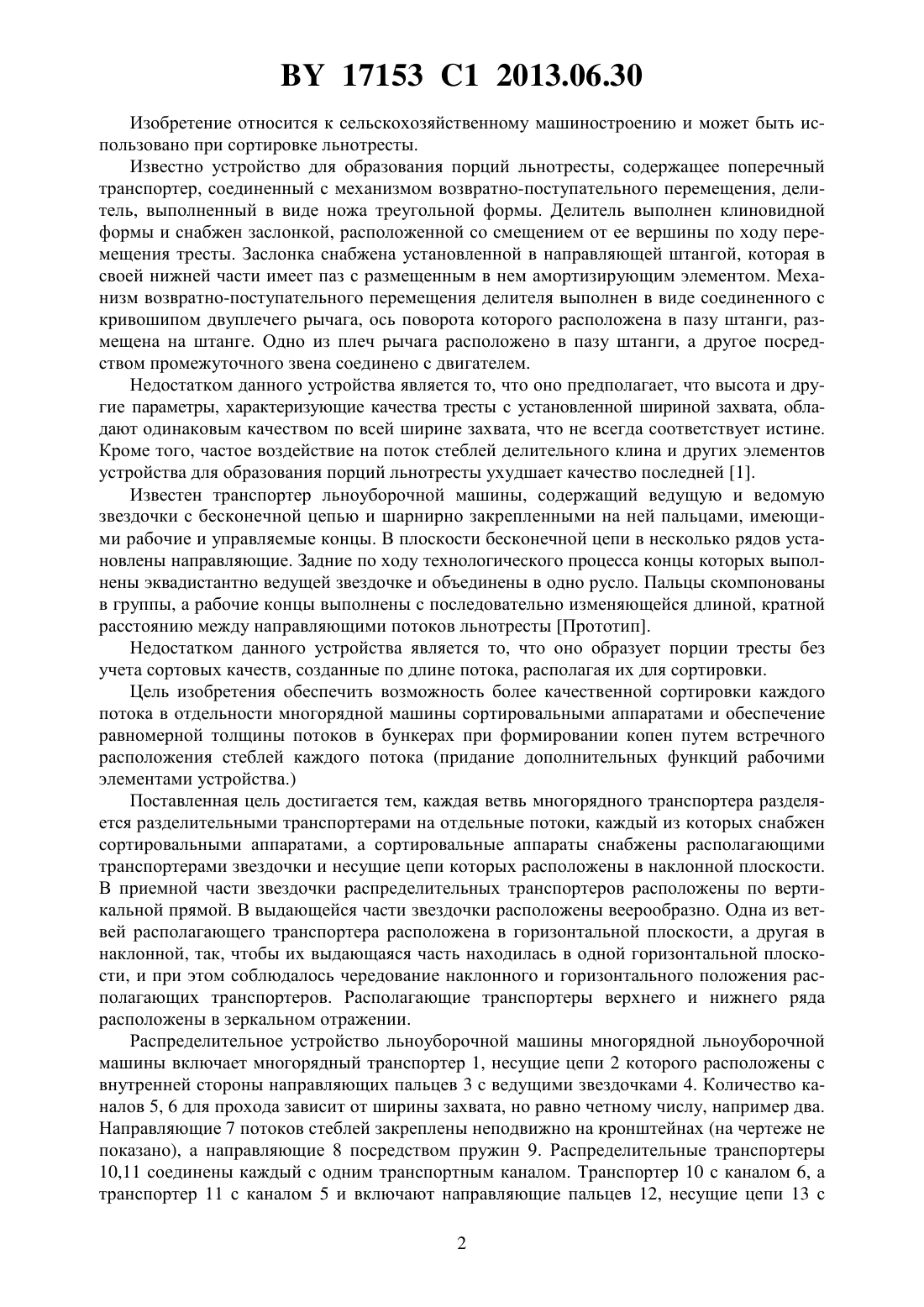

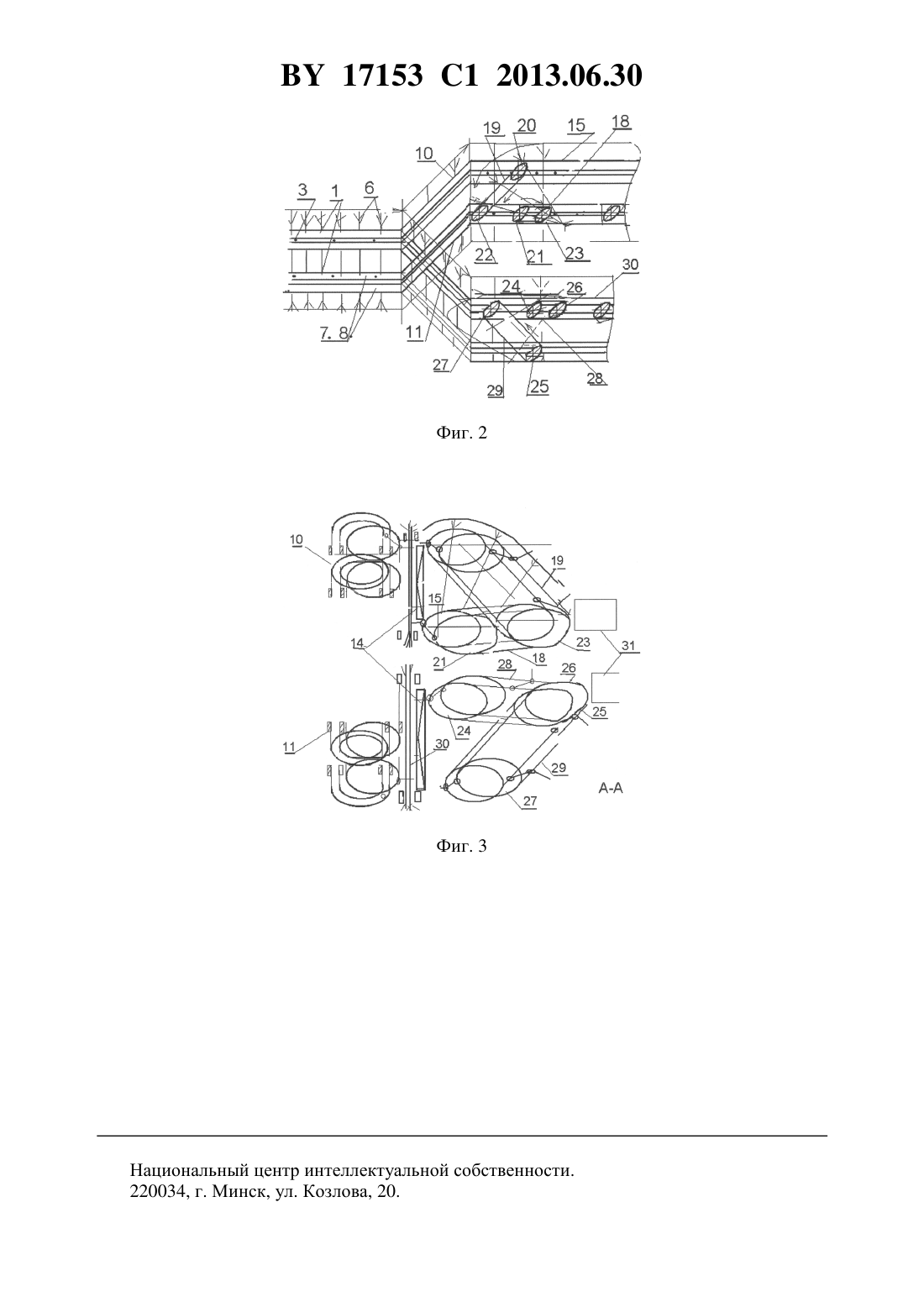

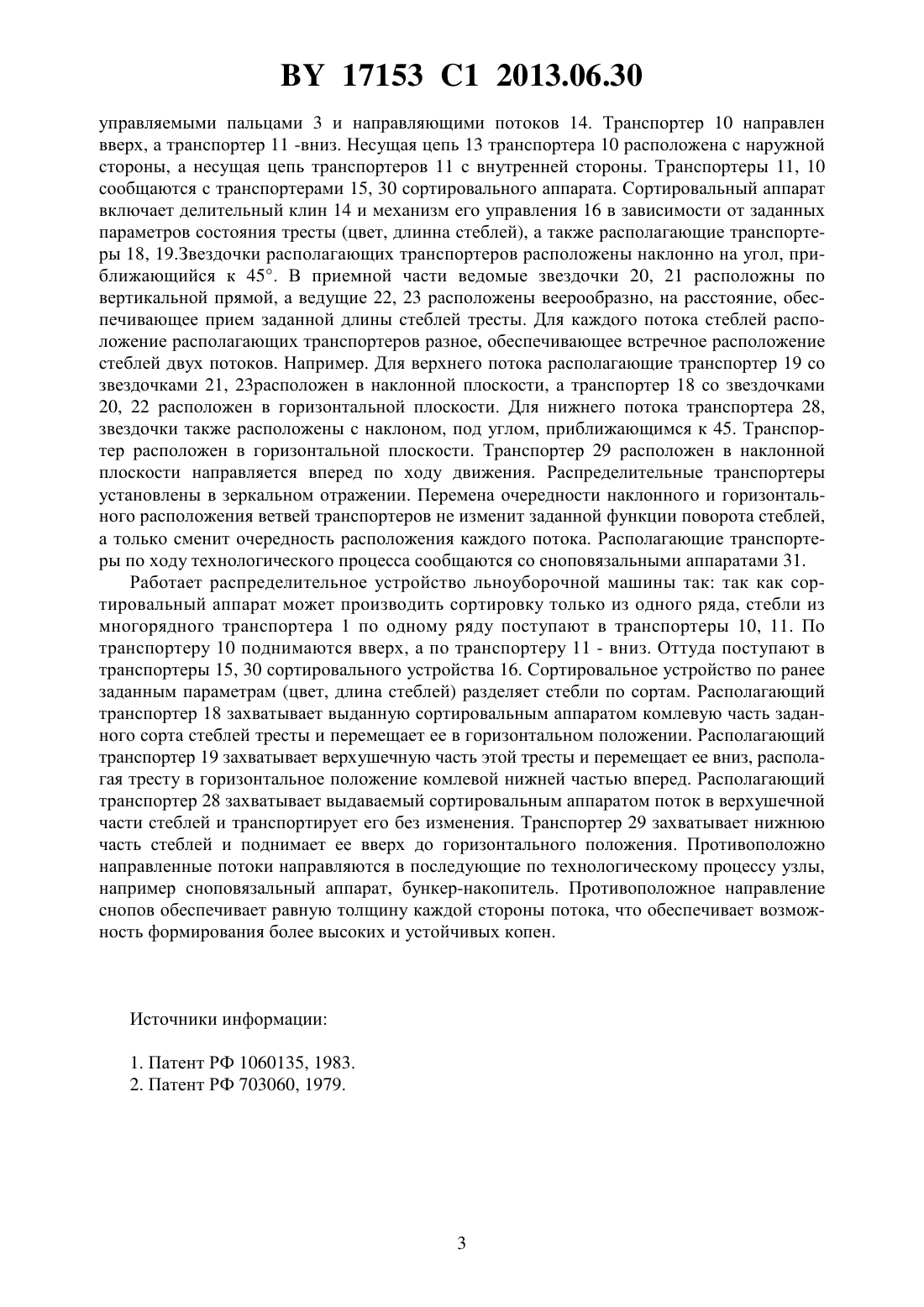

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ЛЬНОУБОРОЧНОЙ МАШИНЫ(71) Заявитель Поклад Станислав Петрович(72) Автор Поклад Станислав Петрович(73) Патентообладатель Поклад Станислав Петрович(57) Распределительное устройство льноуборочной машины, содержащее многоканальный транспортер с бесконечной цепью и шарнирно закрепленными на ней пальцами и установленными в несколько рядов направляющими, образующими четное количество транспортных каналов, при этом каждый транспортный канал соединен с соответствующим сортировальным аппаратом, включающим делительный клин с механизмом управления,взаимодействующим с двумя располагающими транспортерами, которые установлены таким образом, что их приемные части расположены на одной оси, а выдающие части - под углом 45 друг к другу. 17153 1 2013.06.30 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при сортировке льнотресты. Известно устройство для образования порций льнотресты, содержащее поперечный транспортер, соединенный с механизмом возвратно-поступательного перемещения, делитель, выполненный в виде ножа треугольной формы. Делитель выполнен клиновидной формы и снабжен заслонкой, расположенной со смещением от ее вершины по ходу перемещения тресты. Заслонка снабжена установленной в направляющей штангой, которая в своей нижней части имеет паз с размещенным в нем амортизирующим элементом. Механизм возвратно-поступательного перемещения делителя выполнен в виде соединенного с кривошипом двуплечего рычага, ось поворота которого расположена в пазу штанги, размещена на штанге. Одно из плеч рычага расположено в пазу штанги, а другое посредством промежуточного звена соединено с двигателем. Недостатком данного устройства является то, что оно предполагает, что высота и другие параметры, характеризующие качества тресты с установленной шириной захвата, обладают одинаковым качеством по всей ширине захвата, что не всегда соответствует истине. Кроме того, частое воздействие на поток стеблей делительного клина и других элементов устройства для образования порций льнотресты ухудшает качество последней 1. Известен транспортер льноуборочной машины, содержащий ведущую и ведомую звездочки с бесконечной цепью и шарнирно закрепленными на ней пальцами, имеющими рабочие и управляемые концы. В плоскости бесконечной цепи в несколько рядов установлены направляющие. Задние по ходу технологического процесса концы которых выполнены эквадистантно ведущей звездочке и объединены в одно русло. Пальцы скомпонованы в группы, а рабочие концы выполнены с последовательно изменяющейся длиной, кратной расстоянию между направляющими потоков льнотресты Прототип. Недостатком данного устройства является то, что оно образует порции тресты без учета сортовых качеств, созданные по длине потока, располагая их для сортировки. Цель изобретения обеспечить возможность более качественной сортировки каждого потока в отдельности многорядной машины сортировальными аппаратами и обеспечение равномерной толщины потоков в бункерах при формировании копен путем встречного расположения стеблей каждого потока (придание дополнительных функций рабочими элементами устройства.) Поставленная цель достигается тем, каждая ветвь многорядного транспортера разделяется разделительными транспортерами на отдельные потоки, каждый из которых снабжен сортировальными аппаратами, а сортировальные аппараты снабжены располагающими транспортерами звездочки и несущие цепи которых расположены в наклонной плоскости. В приемной части звездочки распределительных транспортеров расположены по вертикальной прямой. В выдающейся части звездочки расположены веерообразно. Одна из ветвей располагающего транспортера расположена в горизонтальной плоскости, а другая в наклонной, так, чтобы их выдающаяся часть находилась в одной горизонтальной плоскости, и при этом соблюдалось чередование наклонного и горизонтального положения располагающих транспортеров. Располагающие транспортеры верхнего и нижнего ряда расположены в зеркальном отражении. Распределительное устройство льноуборочной машины многорядной льноуборочной машины включает многорядный транспортер 1, несущие цепи 2 которого расположены с внутренней стороны направляющих пальцев 3 с ведущими звездочками 4. Количество каналов 5, 6 для прохода зависит от ширины захвата, но равно четному числу, например два. Направляющие 7 потоков стеблей закреплены неподвижно на кронштейнах (на чертеже не показано), а направляющие 8 посредством пружин 9. Распределительные транспортеры 10,11 соединены каждый с одним транспортным каналом. Транспортер 10 с каналом 6, а транспортер 11 с каналом 5 и включают направляющие пальцев 12, несущие цепи 13 с 2 17153 1 2013.06.30 управляемыми пальцами 3 и направляющими потоков 14. Транспортер 10 направлен вверх, а транспортер 11 -вниз. Несущая цепь 13 транспортера 10 расположена с наружной стороны, а несущая цепь транспортеров 11 с внутренней стороны. Транспортеры 11, 10 сообщаются с транспортерами 15, 30 сортировального аппарата. Сортировальный аппарат включает делительный клин 14 и механизм его управления 16 в зависимости от заданных параметров состояния тресты (цвет, длинна стеблей), а также располагающие транспортеры 18, 19.Звездочки располагающих транспортеров расположены наклонно на угол, приближающийся к 45. В приемной части ведомые звездочки 20, 21 расположны по вертикальной прямой, а ведущие 22, 23 расположены веерообразно, на расстояние, обеспечивающее прием заданной длины стеблей тресты. Для каждого потока стеблей расположение располагающих транспортеров разное, обеспечивающее встречное расположение стеблей двух потоков. Например. Для верхнего потока располагающие транспортер 19 со звездочками 21, 23 расположен в наклонной плоскости, а транспортер 18 со звездочками 20, 22 расположен в горизонтальной плоскости. Для нижнего потока транспортера 28,звездочки также расположены с наклоном, под углом, приближающимся к 45. Транспортер расположен в горизонтальной плоскости. Транспортер 29 расположен в наклонной плоскости направляется вперед по ходу движения. Распределительные транспортеры установлены в зеркальном отражении. Перемена очередности наклонного и горизонтального расположения ветвей транспортеров не изменит заданной функции поворота стеблей,а только сменит очередность расположения каждого потока. Располагающие транспортеры по ходу технологического процесса сообщаются со сноповязальными аппаратами 31. Работает распределительное устройство льноуборочной машины так так как сортировальный аппарат может производить сортировку только из одного ряда, стебли из многорядного транспортера 1 по одному ряду поступают в транспортеры 10, 11. По транспортеру 10 поднимаются вверх, а по транспортеру 11 - вниз. Оттуда поступают в транспортеры 15, 30 сортировального устройства 16. Сортировальное устройство по ранее заданным параметрам (цвет, длина стеблей) разделяет стебли по сортам. Располагающий транспортер 18 захватывает выданную сортировальным аппаратом комлевую часть заданного сорта стеблей тресты и перемещает ее в горизонтальном положении. Располагающий транспортер 19 захватывает верхушечную часть этой тресты и перемещает ее вниз, располагая тресту в горизонтальное положение комлевой нижней частью вперед. Располагающий транспортер 28 захватывает выдаваемый сортировальным аппаратом поток в верхушечной части стеблей и транспортирует его без изменения. Транспортер 29 захватывает нижнюю часть стеблей и поднимает ее вверх до горизонтального положения. Противоположно направленные потоки направляются в последующие по технологическому процессу узлы,например сноповязальный аппарат, бункер-накопитель. Противоположное направление снопов обеспечивает равную толщину каждой стороны потока, что обеспечивает возможность формирования более высоких и устойчивых копен. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
