Устройство для очеса стеблей льна

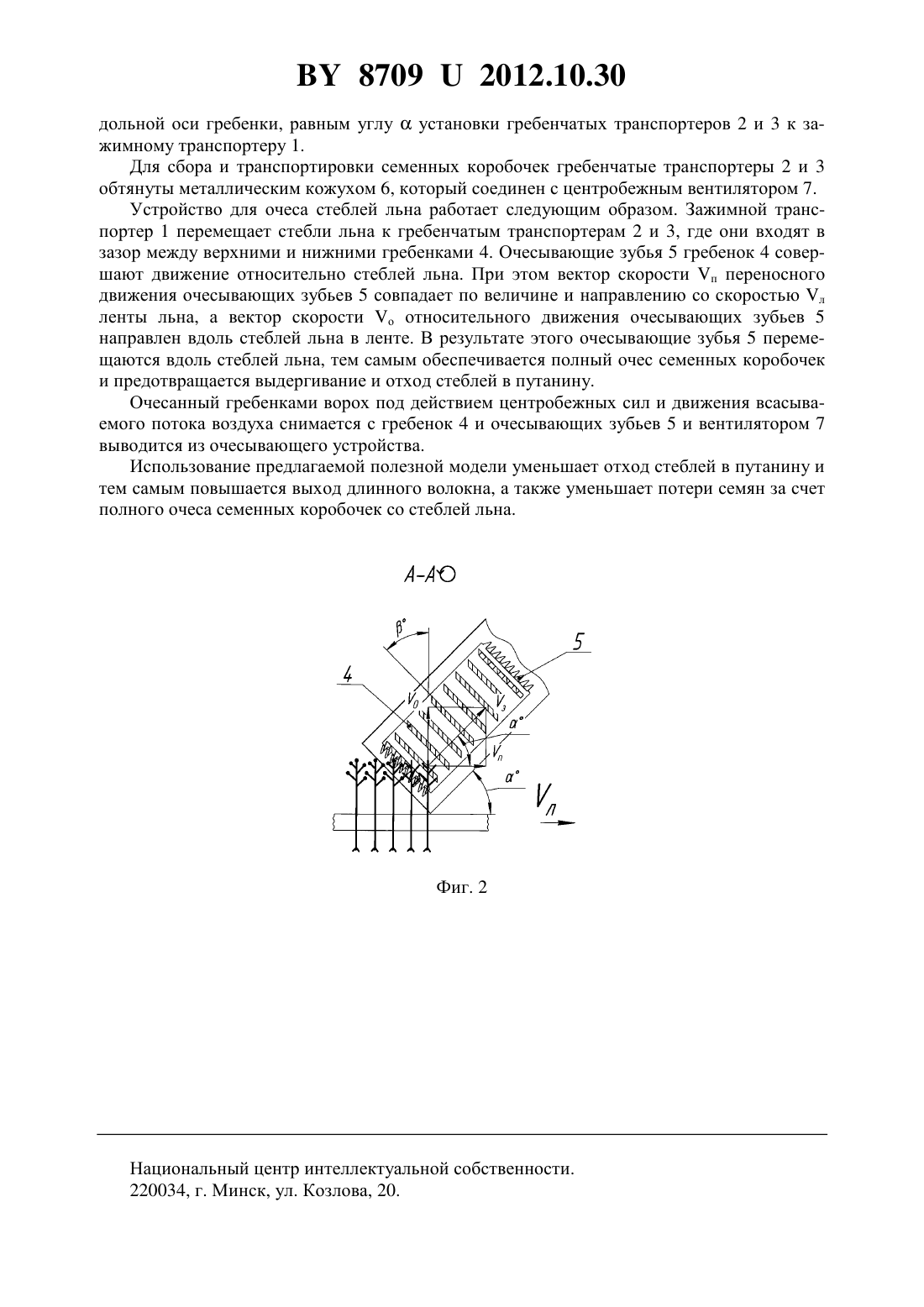

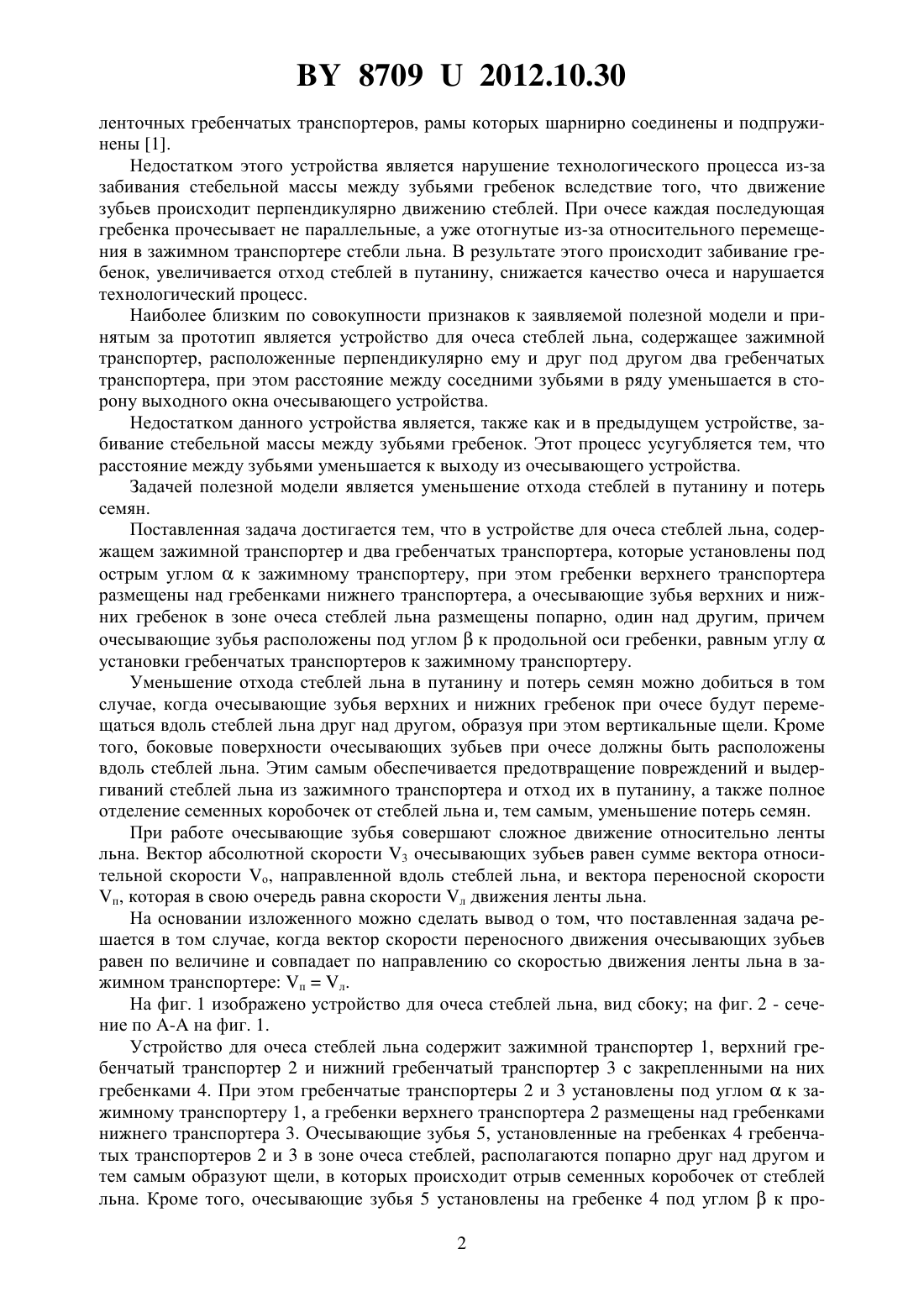

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧЕСА СТЕБЛЕЙ ЛЬНА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Трибуналов Михаил Николаевич Скорын Валерий Николаевич Гарост Митрофан Митрофанович Оскирко Сергей Иванович Бельдейко Александр Юрьевич Янцов Николай Демьянович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для очеса стеблей льна, содержащее зажимной транспортер, расположенные перпендикулярно ему и друг над другом два гребенчатых транспортера, отличающееся тем, что гребенчатые транспортеры установлены под острым углом к зажимному транспортеру, при этом гребенки верхнего транспортера размещены над гребенками нижнего транспортера, а очесывающие зубья верхних и нижних гребенок в зоне очеса стеблей льна размещены попарно один над другим. 2. Устройство по п. 1, отличающееся тем, что очесывающие зубья расположены к продольной оси гребенки под углом, равным углу установки гребенчатых транспортеров к зажимному транспортеру. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована для очеса стеблей льна. Известно устройство для очеса стеблей льна, содержащее зажимной транспортер, два расположенных одно под другим очесывающих приспособления, выполненные в виде 87092012.10.30 ленточных гребенчатых транспортеров, рамы которых шарнирно соединены и подпружинены 1. Недостатком этого устройства является нарушение технологического процесса из-за забивания стебельной массы между зубьями гребенок вследствие того, что движение зубьев происходит перпендикулярно движению стеблей. При очесе каждая последующая гребенка прочесывает не параллельные, а уже отогнутые из-за относительного перемещения в зажимном транспортере стебли льна. В результате этого происходит забивание гребенок, увеличивается отход стеблей в путанину, снижается качество очеса и нарушается технологический процесс. Наиболее близким по совокупности признаков к заявляемой полезной модели и принятым за прототип является устройство для очеса стеблей льна, содержащее зажимной транспортер, расположенные перпендикулярно ему и друг под другом два гребенчатых транспортера, при этом расстояние между соседними зубьями в ряду уменьшается в сторону выходного окна очесывающего устройства. Недостатком данного устройства является, также как и в предыдущем устройстве, забивание стебельной массы между зубьями гребенок. Этот процесс усугубляется тем, что расстояние между зубьями уменьшается к выходу из очесывающего устройства. Задачей полезной модели является уменьшение отхода стеблей в путанину и потерь семян. Поставленная задача достигается тем, что в устройстве для очеса стеблей льна, содержащем зажимной транспортер и два гребенчатых транспортера, которые установлены под острым угломк зажимному транспортеру, при этом гребенки верхнего транспортера размещены над гребенками нижнего транспортера, а очесывающие зубья верхних и нижних гребенок в зоне очеса стеблей льна размещены попарно, один над другим, причем очесывающие зубья расположены под угломк продольной оси гребенки, равным углуустановки гребенчатых транспортеров к зажимному транспортеру. Уменьшение отхода стеблей льна в путанину и потерь семян можно добиться в том случае, когда очесывающие зубья верхних и нижних гребенок при очесе будут перемещаться вдоль стеблей льна друг над другом, образуя при этом вертикальные щели. Кроме того, боковые поверхности очесывающих зубьев при очесе должны быть расположены вдоль стеблей льна. Этим самым обеспечивается предотвращение повреждений и выдергиваний стеблей льна из зажимного транспортера и отход их в путанину, а также полное отделение семенных коробочек от стеблей льна и, тем самым, уменьшение потерь семян. При работе очесывающие зубья совершают сложное движение относительно ленты льна. Вектор абсолютной скорости 3 очесывающих зубьев равен сумме вектора относительной скорости о, направленной вдоль стеблей льна, и вектора переносной скорости п, которая в свою очередь равна скорости л движения ленты льна. На основании изложенного можно сделать вывод о том, что поставленная задача решается в том случае, когда вектор скорости переносного движения очесывающих зубьев равен по величине и совпадает по направлению со скоростью движения ленты льна в зажимном транспортере пл. На фиг. 1 изображено устройство для очеса стеблей льна, вид сбоку на фиг. 2 - сечение по - на фиг. 1. Устройство для очеса стеблей льна содержит зажимной транспортер 1, верхний гребенчатый транспортер 2 и нижний гребенчатый транспортер 3 с закрепленными на них гребенками 4. При этом гребенчатые транспортеры 2 и 3 установлены под угломк зажимному транспортеру 1, а гребенки верхнего транспортера 2 размещены над гребенками нижнего транспортера 3. Очесывающие зубья 5, установленные на гребенках 4 гребенчатых транспортеров 2 и 3 в зоне очеса стеблей, располагаются попарно друг над другом и тем самым образуют щели, в которых происходит отрыв семенных коробочек от стеблей льна. Кроме того, очесывающие зубья 5 установлены на гребенке 4 под угломк про 2 87092012.10.30 дольной оси гребенки, равным углуустановки гребенчатых транспортеров 2 и 3 к зажимному транспортеру 1. Для сбора и транспортировки семенных коробочек гребенчатые транспортеры 2 и 3 обтянуты металлическим кожухом 6, который соединен с центробежным вентилятором 7. Устройство для очеса стеблей льна работает следующим образом. Зажимной транспортер 1 перемещает стебли льна к гребенчатым транспортерам 2 и 3, где они входят в зазор между верхними и нижними гребенками 4. Очесывающие зубья 5 гребенок 4 совершают движение относительно стеблей льна. При этом вектор скорости п переносного движения очесывающих зубьев 5 совпадает по величине и направлению со скоростью л ленты льна, а вектор скорости о относительного движения очесывающих зубьев 5 направлен вдоль стеблей льна в ленте. В результате этого очесывающие зубья 5 перемещаются вдоль стеблей льна, тем самым обеспечивается полный очес семенных коробочек и предотвращается выдергивание и отход стеблей в путанину. Очесанный гребенками ворох под действием центробежных сил и движения всасываемого потока воздуха снимается с гребенок 4 и очесывающих зубьев 5 и вентилятором 7 выводится из очесывающего устройства. Использование предлагаемой полезной модели уменьшает отход стеблей в путанину и тем самым повышается выход длинного волокна, а также уменьшает потери семян за счет полного очеса семенных коробочек со стеблей льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
