Сортировальное устройство стеблей тресты для льноуборочного комбайна

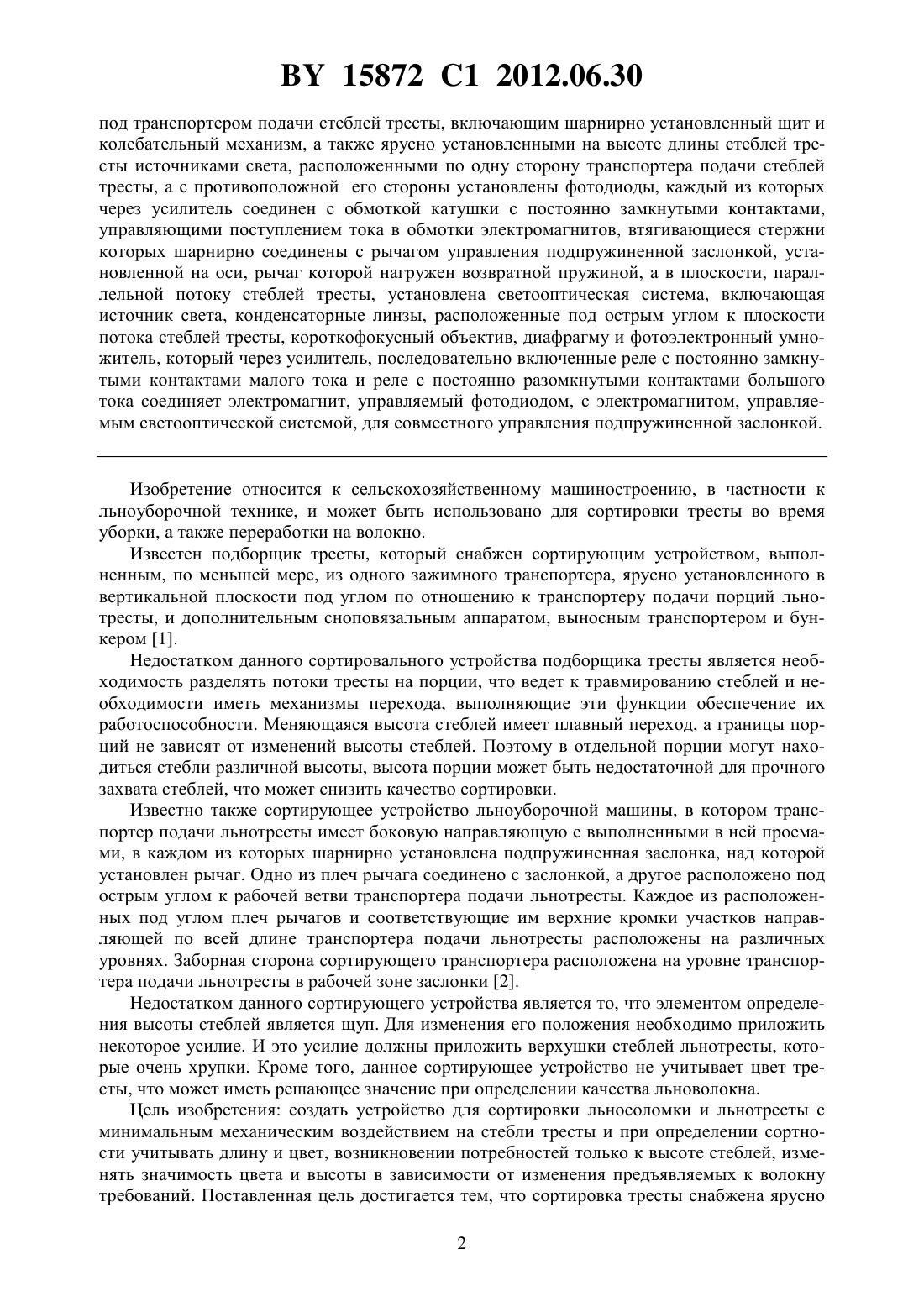

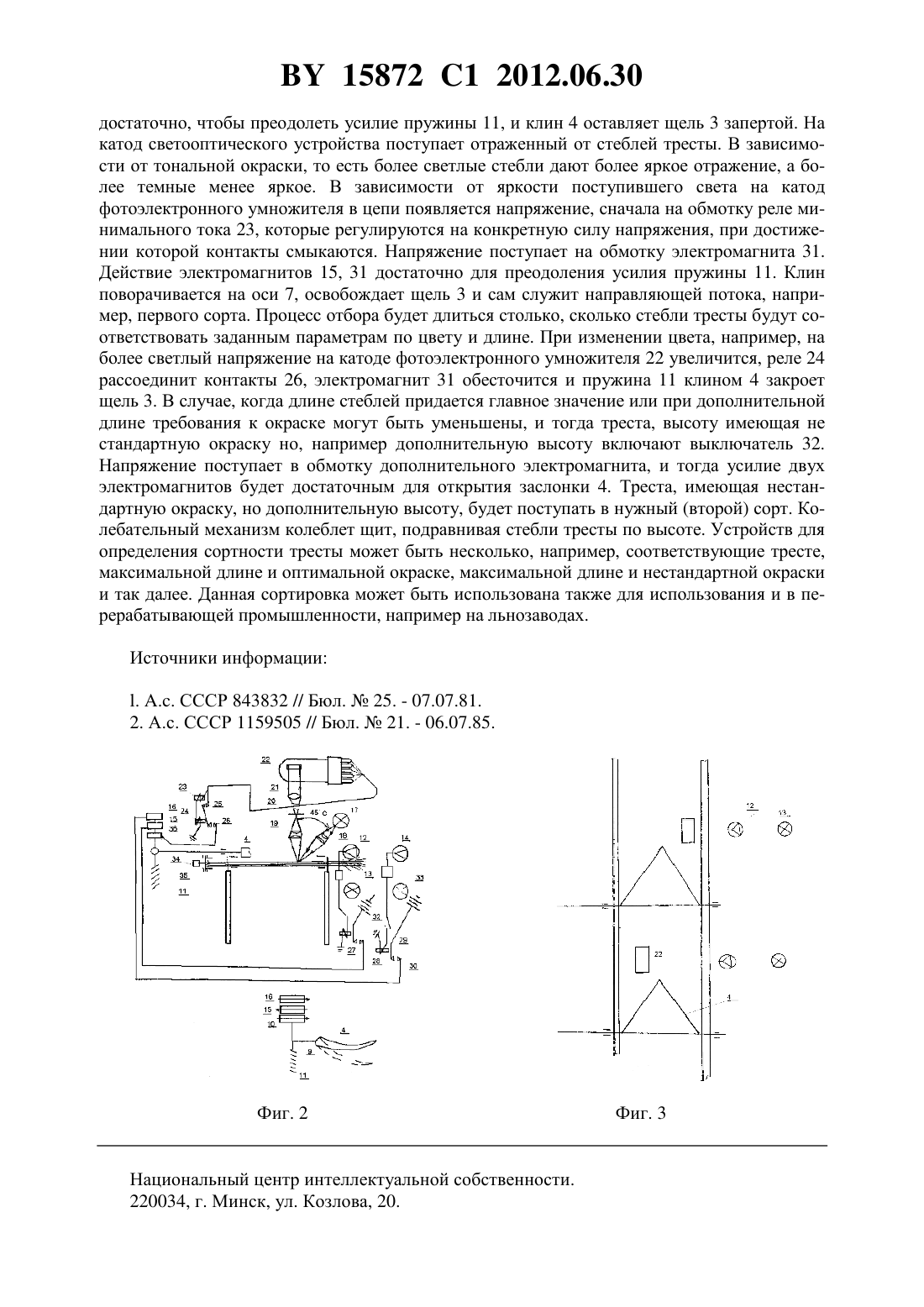

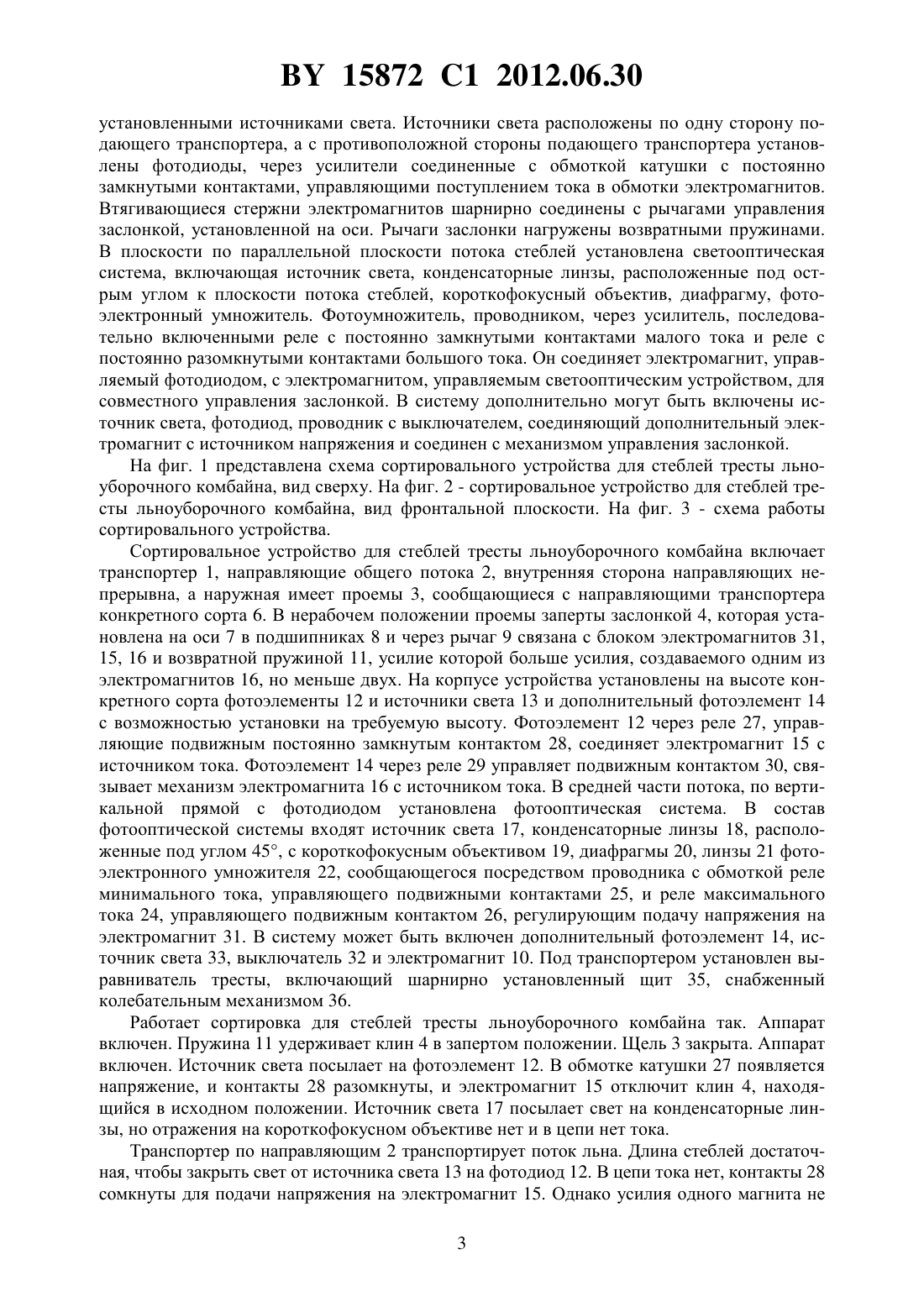

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОРТИРОВАЛЬНОЕ УСТРОЙСТВО СТЕБЛЕЙ ТРЕСТЫ ДЛЯ ЛЬНОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Поклад Станислав Петрович(72) Автор Поклад Станислав Петрович(73) Патентообладатель Поклад Станислав Петрович(57) Сортировальное устройство стеблей тресты для льноуборочного комбайна, содержащее по меньшей мере один сортирующий транспортер, установленный своей заборной стороной возле транспортера подачи стеблей тресты, имеющего боковую направляющую с выполненными в ней проемами, сообщающимися с направляющими сортирующего транспортера, а в каждом проеме шарнирно установлена подпружиненная заслонка, отличающееся тем, что снабжено выравнивателем стеблей тресты по высоте, установленным 15872 1 2012.06.30 под транспортером подачи стеблей тресты, включающим шарнирно установленный щит и колебательный механизм, а также ярусно установленными на высоте длины стеблей тресты источниками света, расположенными по одну сторону транспортера подачи стеблей тресты, а с противоположной его стороны установлены фотодиоды, каждый из которых через усилитель соединен с обмоткой катушки с постоянно замкнутыми контактами,управляющими поступлением тока в обмотки электромагнитов, втягивающиеся стержни которых шарнирно соединены с рычагом управления подпружиненной заслонкой, установленной на оси, рычаг которой нагружен возвратной пружиной, а в плоскости, параллельной потоку стеблей тресты, установлена светооптическая система, включающая источник света, конденсаторные линзы, расположенные под острым углом к плоскости потока стеблей тресты, короткофокусный объектив, диафрагму и фотоэлектронный умножитель, который через усилитель, последовательно включенные реле с постоянно замкнутыми контактами малого тока и реле с постоянно разомкнутыми контактами большого тока соединяет электромагнит, управляемый фотодиодом, с электромагнитом, управляемым светооптической системой, для совместного управления подпружиненной заслонкой. Изобретение относится к сельскохозяйственному машиностроению, в частности к льноуборочной технике, и может быть использовано для сортировки тресты во время уборки, а также переработки на волокно. Известен подборщик тресты, который снабжен сортирующим устройством, выполненным, по меньшей мере, из одного зажимного транспортера, ярусно установленного в вертикальной плоскости под углом по отношению к транспортеру подачи порций льнотресты, и дополнительным сноповязальным аппаратом, выносным транспортером и бункером 1. Недостатком данного сортировального устройства подборщика тресты является необходимость разделять потоки тресты на порции, что ведет к травмированию стеблей и необходимости иметь механизмы перехода, выполняющие эти функции обеспечение их работоспособности. Меняющаяся высота стеблей имеет плавный переход, а границы порций не зависят от изменений высоты стеблей. Поэтому в отдельной порции могут находиться стебли различной высоты, высота порции может быть недостаточной для прочного захвата стеблей, что может снизить качество сортировки. Известно также сортирующее устройство льноуборочной машины, в котором транспортер подачи льнотресты имеет боковую направляющую с выполненными в ней проемами, в каждом из которых шарнирно установлена подпружиненная заслонка, над которой установлен рычаг. Одно из плеч рычага соединено с заслонкой, а другое расположено под острым углом к рабочей ветви транспортера подачи льнотресты. Каждое из расположенных под углом плеч рычагов и соответствующие им верхние кромки участков направляющей по всей длине транспортера подачи льнотресты расположены на различных уровнях. Заборная сторона сортирующего транспортера расположена на уровне транспортера подачи льнотресты в рабочей зоне заслонки 2. Недостатком данного сортирующего устройства является то, что элементом определения высоты стеблей является щуп. Для изменения его положения необходимо приложить некоторое усилие. И это усилие должны приложить верхушки стеблей льнотресты, которые очень хрупки. Кроме того, данное сортирующее устройство не учитывает цвет тресты, что может иметь решающее значение при определении качества льноволокна. Цель изобретения создать устройство для сортировки льносоломки и льнотресты с минимальным механическим воздействием на стебли тресты и при определении сортности учитывать длину и цвет, возникновении потребностей только к высоте стеблей, изменять значимость цвета и высоты в зависимости от изменения предъявляемых к волокну требований. Поставленная цель достигается тем, что сортировка тресты снабжена ярусно 2 15872 1 2012.06.30 установленными источниками света. Источники света расположены по одну сторону подающего транспортера, а с противоположной стороны подающего транспортера установлены фотодиоды, через усилители соединенные с обмоткой катушки с постоянно замкнутыми контактами, управляющими поступлением тока в обмотки электромагнитов. Втягивающиеся стержни электромагнитов шарнирно соединены с рычагами управления заслонкой, установленной на оси. Рычаги заслонки нагружены возвратными пружинами. В плоскости по параллельной плоскости потока стеблей установлена светооптическая система, включающая источник света, конденсаторные линзы, расположенные под острым углом к плоскости потока стеблей, короткофокусный объектив, диафрагму, фотоэлектронный умножитель. Фотоумножитель, проводником, через усилитель, последовательно включенными реле с постоянно замкнутыми контактами малого тока и реле с постоянно разомкнутыми контактами большого тока. Он соединяет электромагнит, управляемый фотодиодом, с электромагнитом, управляемым светооптическим устройством, для совместного управления заслонкой. В систему дополнительно могут быть включены источник света, фотодиод, проводник с выключателем, соединяющий дополнительный электромагнит с источником напряжения и соединен с механизмом управления заслонкой. На фиг. 1 представлена схема сортировального устройства для стеблей тресты льноуборочного комбайна, вид сверху. На фиг. 2 - сортировальное устройство для стеблей тресты льноуборочного комбайна, вид фронтальной плоскости. На фиг. 3 - схема работы сортировального устройства. Сортировальное устройство для стеблей тресты льноуборочного комбайна включает транспортер 1, направляющие общего потока 2, внутренняя сторона направляющих непрерывна, а наружная имеет проемы 3, сообщающиеся с направляющими транспортера конкретного сорта 6. В нерабочем положении проемы заперты заслонкой 4, которая установлена на оси 7 в подшипниках 8 и через рычаг 9 связана с блоком электромагнитов 31,15, 16 и возвратной пружиной 11, усилие которой больше усилия, создаваемого одним из электромагнитов 16, но меньше двух. На корпусе устройства установлены на высоте конкретного сорта фотоэлементы 12 и источники света 13 и дополнительный фотоэлемент 14 с возможностью установки на требуемую высоту. Фотоэлемент 12 через реле 27, управляющие подвижным постоянно замкнутым контактом 28, соединяет электромагнит 15 с источником тока. Фотоэлемент 14 через реле 29 управляет подвижным контактом 30, связывает механизм электромагнита 16 с источником тока. В средней части потока, по вертикальной прямой с фотодиодом установлена фотооптическая система. В состав фотооптической системы входят источник света 17, конденсаторные линзы 18, расположенные под углом 45, с короткофокусным объективом 19, диафрагмы 20, линзы 21 фотоэлектронного умножителя 22, сообщающегося посредством проводника с обмоткой реле минимального тока, управляющего подвижными контактами 25, и реле максимального тока 24, управляющего подвижным контактом 26, регулирующим подачу напряжения на электромагнит 31. В систему может быть включен дополнительный фотоэлемент 14, источник света 33, выключатель 32 и электромагнит 10. Под транспортером установлен выравниватель тресты, включающий шарнирно установленный щит 35, снабженный колебательным механизмом 36. Работает сортировка для стеблей тресты льноуборочного комбайна так. Аппарат включен. Пружина 11 удерживает клин 4 в запертом положении. Щель 3 закрыта. Аппарат включен. Источник света посылает на фотоэлемент 12. В обмотке катушки 27 появляется напряжение, и контакты 28 разомкнуты, и электромагнит 15 отключит клин 4, находящийся в исходном положении. Источник света 17 посылает свет на конденсаторные линзы, но отражения на короткофокусном объективе нет и в цепи нет тока. Транспортер по направляющим 2 транспортирует поток льна. Длина стеблей достаточная, чтобы закрыть свет от источника света 13 на фотодиод 12. В цепи тока нет, контакты 28 сомкнуты для подачи напряжения на электромагнит 15. Однако усилия одного магнита не 3 15872 1 2012.06.30 достаточно, чтобы преодолеть усилие пружины 11, и клин 4 оставляет щель 3 запертой. На катод светооптического устройства поступает отраженный от стеблей тресты. В зависимости от тональной окраски, то есть более светлые стебли дают более яркое отражение, а более темные менее яркое. В зависимости от яркости поступившего света на катод фотоэлектронного умножителя в цепи появляется напряжение, сначала на обмотку реле минимального тока 23, которые регулируются на конкретную силу напряжения, при достижении которой контакты смыкаются. Напряжение поступает на обмотку электромагнита 31. Действие электромагнитов 15, 31 достаточно для преодоления усилия пружины 11. Клин поворачивается на оси 7, освобождает щель 3 и сам служит направляющей потока, например, первого сорта. Процесс отбора будет длиться столько, сколько стебли тресты будут соответствовать заданным параметрам по цвету и длине. При изменении цвета, например, на более светлый напряжение на катоде фотоэлектронного умножителя 22 увеличится, реле 24 рассоединит контакты 26, электромагнит 31 обесточится и пружина 11 клином 4 закроет щель 3. В случае, когда длине стеблей придается главное значение или при дополнительной длине требования к окраске могут быть уменьшены, и тогда треста, высоту имеющая не стандартную окраску но, например дополнительную высоту включают выключатель 32. Напряжение поступает в обмотку дополнительного электромагнита, и тогда усилие двух электромагнитов будет достаточным для открытия заслонки 4. Треста, имеющая нестандартную окраску, но дополнительную высоту, будет поступать в нужный (второй) сорт. Колебательный механизм колеблет щит, подравнивая стебли тресты по высоте. Устройств для определения сортности тресты может быть несколько, например, соответствующие тресте,максимальной длине и оптимальной окраске, максимальной длине и нестандартной окраски и так далее. Данная сортировка может быть использована также для использования и в перерабатывающей промышленности, например на льнозаводах. Источники информации Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
