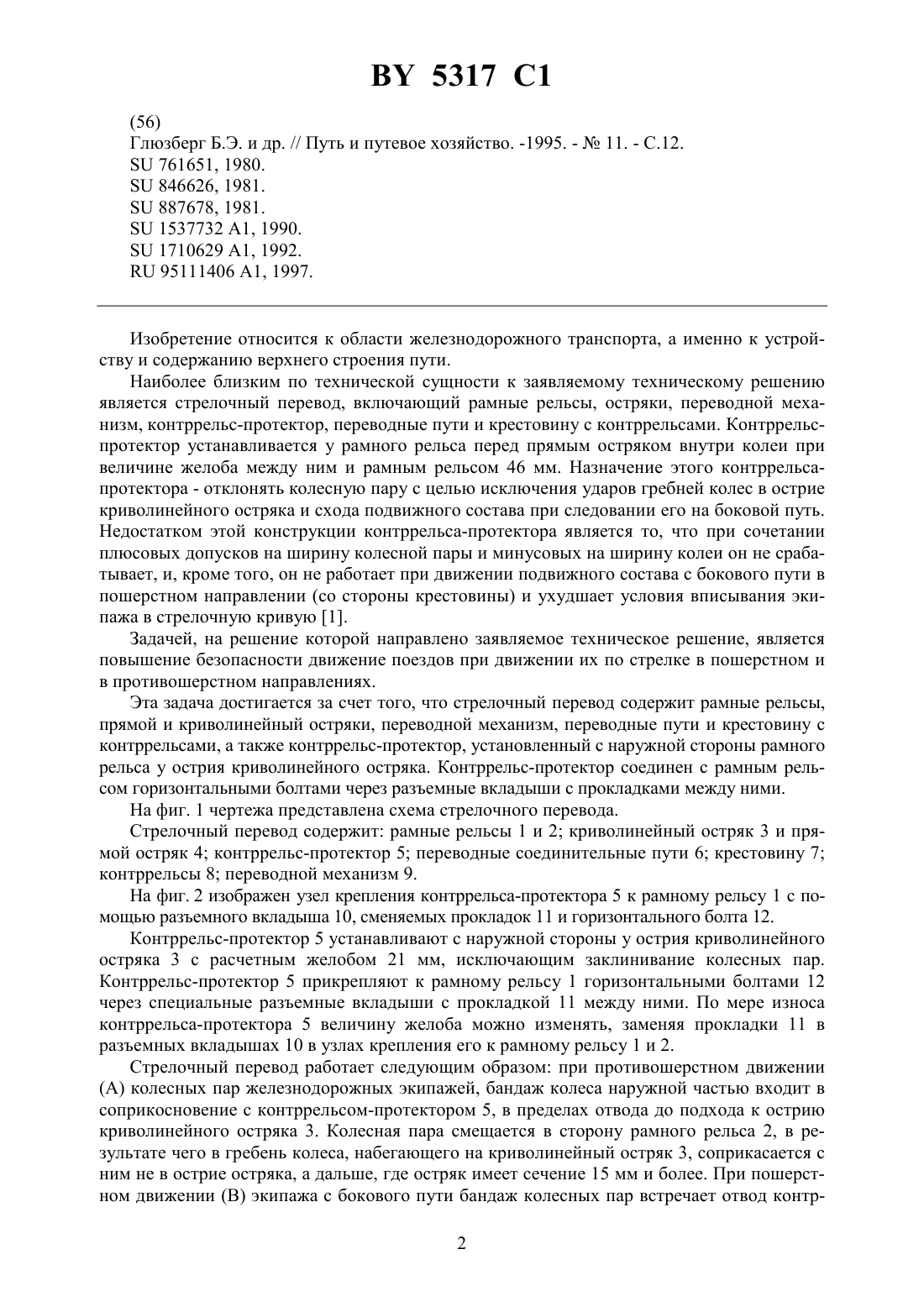

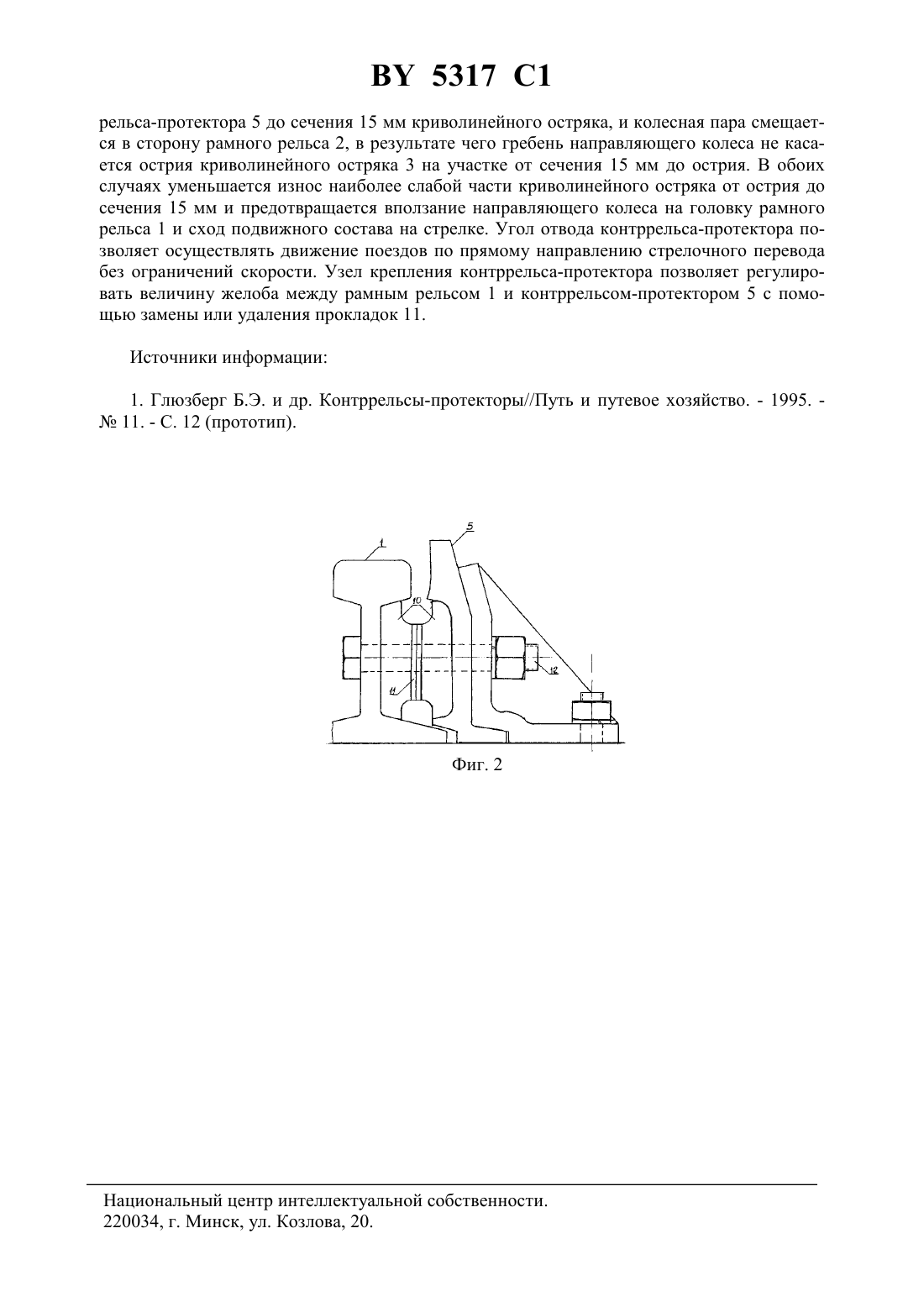

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Нехорошев Юрий Павлович Матвецов Виктор Иванович(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) 1. Стрелочный перевод, включающий в себя рамные рельсы, прямой и криволинейный остряки, переводной механизм, переводные пути, крестовину с контррельсами и контррельс-протектор, отличающийся тем, что контррельс-протектор установлен с наружной стороны рамного рельса у острия криволинейного остряка. 2. Стрелочный перевод по п. 1, отличающийся тем, что контррельс-протектор соединен с рамным рельсом горизонтальными болтами через разъемные вкладыши с прокладками между ними.(56) Глюзберг Б.Э. и др. // Путь и путевое хозяйство. -1995. -11. - С.12.761651, 1980.846626, 1981.887678, 1981.1537732 1, 1990.1710629 1, 1992.95111406 1, 1997. Изобретение относится к области железнодорожного транспорта, а именно к устройству и содержанию верхнего строения пути. Наиболее близким по технической сущности к заявляемому техническому решению является стрелочный перевод, включающий рамные рельсы, остряки, переводной механизм, контррельс-протектор, переводные пути и крестовину с контррельсами. Контррельспротектор устанавливается у рамного рельса перед прямым остряком внутри колеи при величине желоба между ним и рамным рельсом 46 мм. Назначение этого контррельсапротектора - отклонять колесную пару с целью исключения ударов гребней колес в острие криволинейного остряка и схода подвижного состава при следовании его на боковой путь. Недостатком этой конструкции контррельса-протектора является то, что при сочетании плюсовых допусков на ширину колесной пары и минусовых на ширину колеи он не срабатывает, и, кроме того, он не работает при движении подвижного состава с бокового пути в пошерстном направлении (со стороны крестовины) и ухудшает условия вписывания экипажа в стрелочную кривую 1. Задачей, на решение которой направлено заявляемое техническое решение, является повышение безопасности движение поездов при движении их по стрелке в пошерстном и в противошерстном направлениях. Эта задача достигается за счет того, что стрелочный перевод содержит рамные рельсы,прямой и криволинейный остряки, переводной механизм, переводные пути и крестовину с контррельсами, а также контррельс-протектор, установленный с наружной стороны рамного рельса у острия криволинейного остряка. Контррельс-протектор соединен с рамным рельсом горизонтальными болтами через разъемные вкладыши с прокладками между ними. На фиг. 1 чертежа представлена схема стрелочного перевода. Стрелочный перевод содержит рамные рельсы 1 и 2 криволинейный остряк 3 и прямой остряк 4 контррельс-протектор 5 переводные соединительные пути 6 крестовину 7 контррельсы 8 переводной механизм 9. На фиг. 2 изображен узел крепления контррельса-протектора 5 к рамному рельсу 1 с помощью разъемного вкладыша 10, сменяемых прокладок 11 и горизонтального болта 12. Контррельс-протектор 5 устанавливают с наружной стороны у острия криволинейного остряка 3 с расчетным желобом 21 мм, исключающим заклинивание колесных пар. Контррельс-протектор 5 прикрепляют к рамному рельсу 1 горизонтальными болтами 12 через специальные разъемные вкладыши с прокладкой 11 между ними. По мере износа контррельса-протектора 5 величину желоба можно изменять, заменяя прокладки 11 в разъемных вкладышах 10 в узлах крепления его к рамному рельсу 1 и 2. Стрелочный перевод работает следующим образом при противошерстном движении(А) колесных пар железнодорожных экипажей, бандаж колеса наружной частью входит в соприкосновение с контррельсом-протектором 5, в пределах отвода до подхода к острию криволинейного остряка 3. Колесная пара смещается в сторону рамного рельса 2, в результате чего в гребень колеса, набегающего на криволинейный остряк 3, соприкасается с ним не в острие остряка, а дальше, где остряк имеет сечение 15 мм и более. При пошерстном движении (В) экипажа с бокового пути бандаж колесных пар встречает отвод контр 2 5317 1 рельса-протектора 5 до сечения 15 мм криволинейного остряка, и колесная пара смещается в сторону рамного рельса 2, в результате чего гребень направляющего колеса не касается острия криволинейного остряка 3 на участке от сечения 15 мм до острия. В обоих случаях уменьшается износ наиболее слабой части криволинейного остряка от острия до сечения 15 мм и предотвращается вползание направляющего колеса на головку рамного рельса 1 и сход подвижного состава на стрелке. Угол отвода контррельса-протектора позволяет осуществлять движение поездов по прямому направлению стрелочного перевода без ограничений скорости. Узел крепления контррельса-протектора позволяет регулировать величину желоба между рамным рельсом 1 и контррельсом-протектором 5 с помощью замены или удаления прокладок 11. Источники информации 1. Глюзберг Б.Э. и др. Контррельсы-протекторы//Путь и путевое хозяйство. - 1995.11. - С. 12 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
