Устройство для формирования слоя стеблей лубяных культур

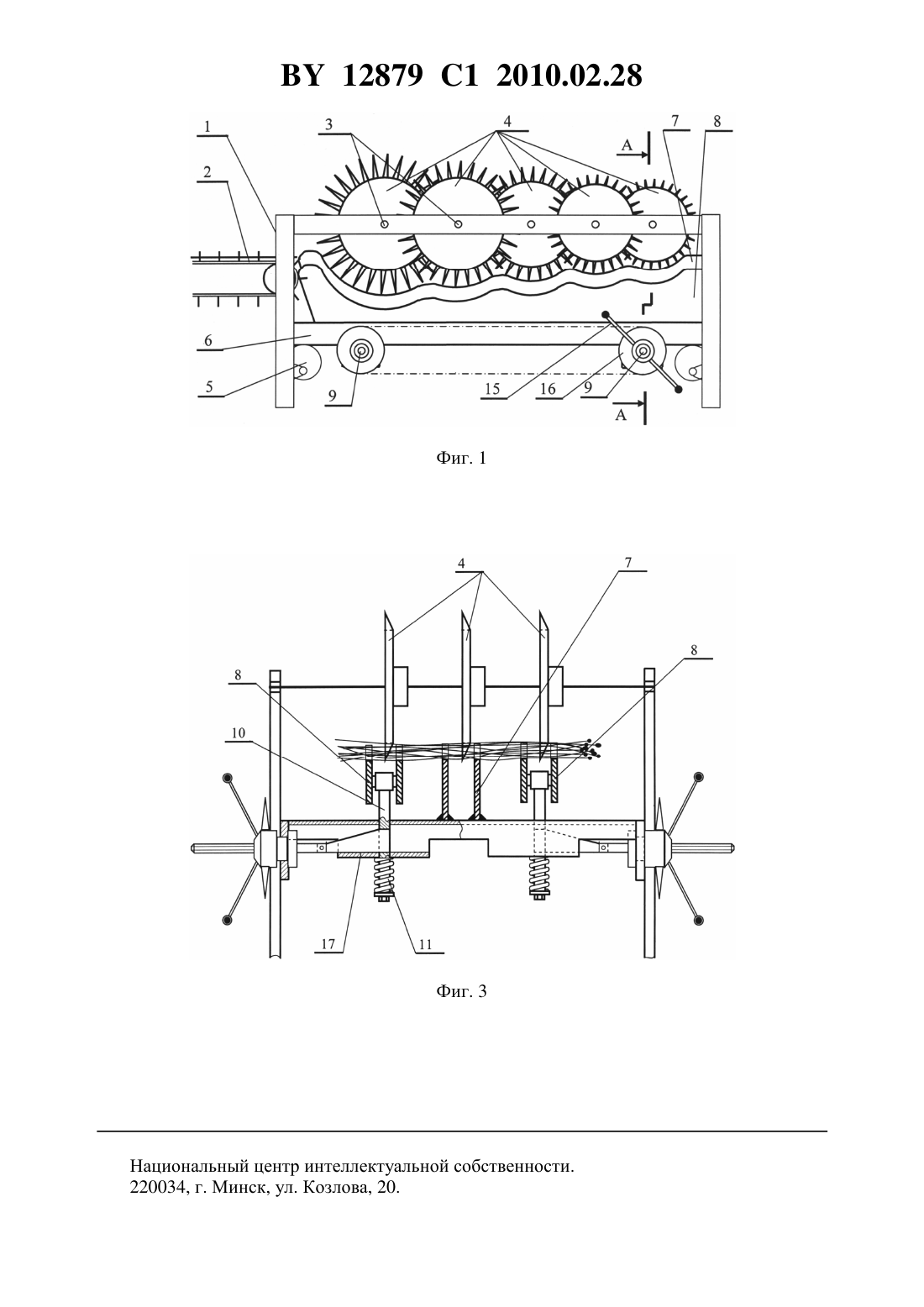

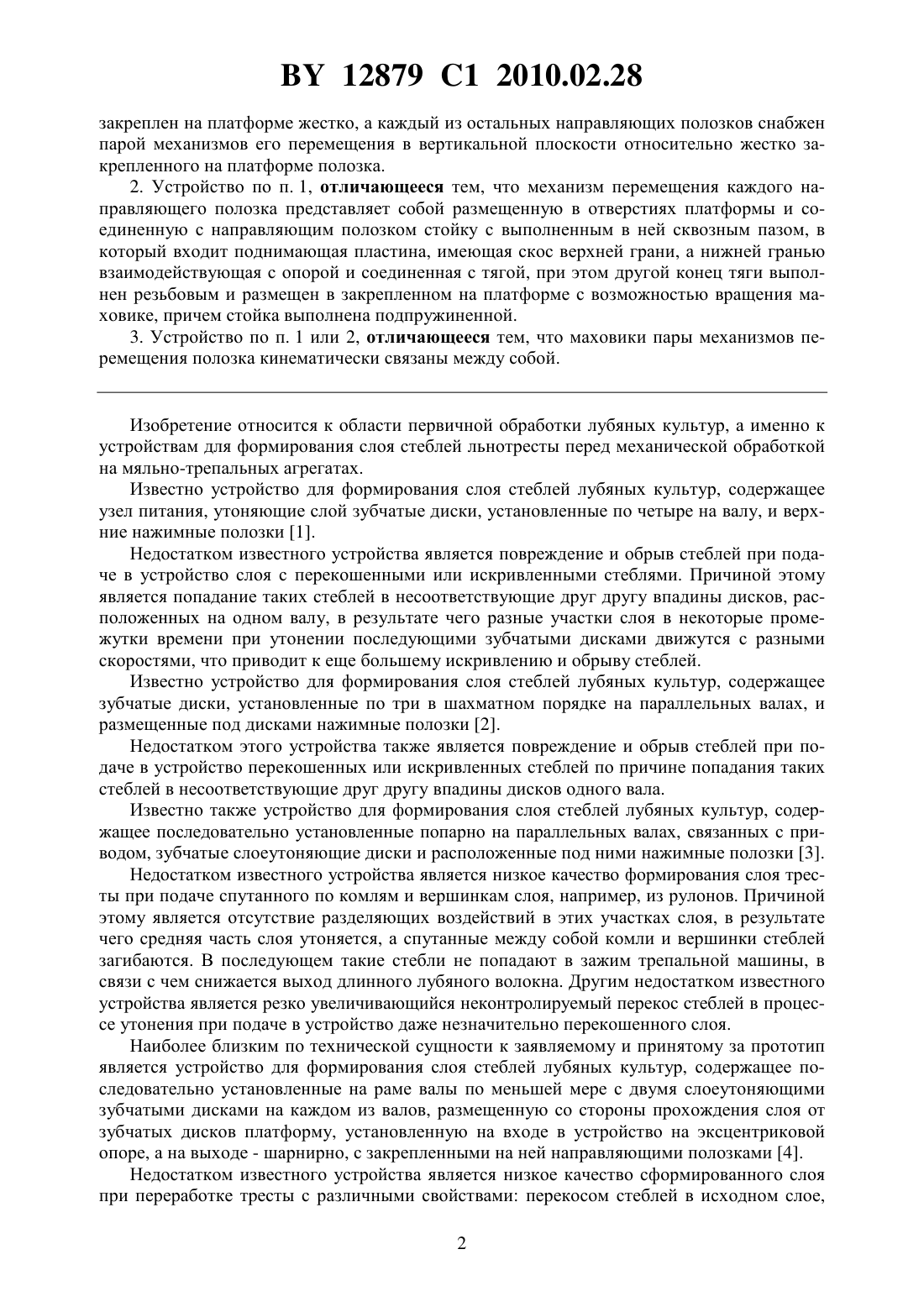

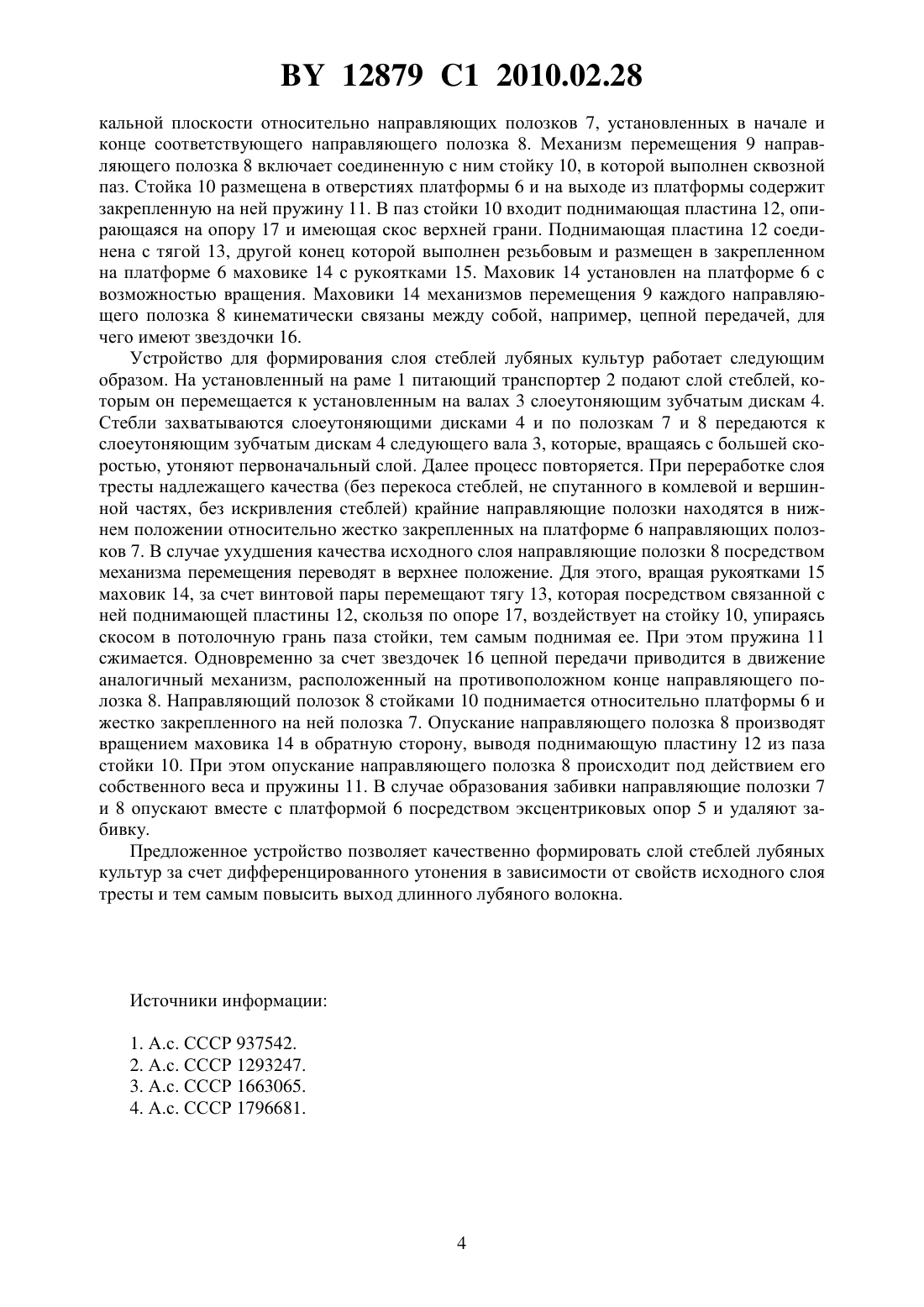

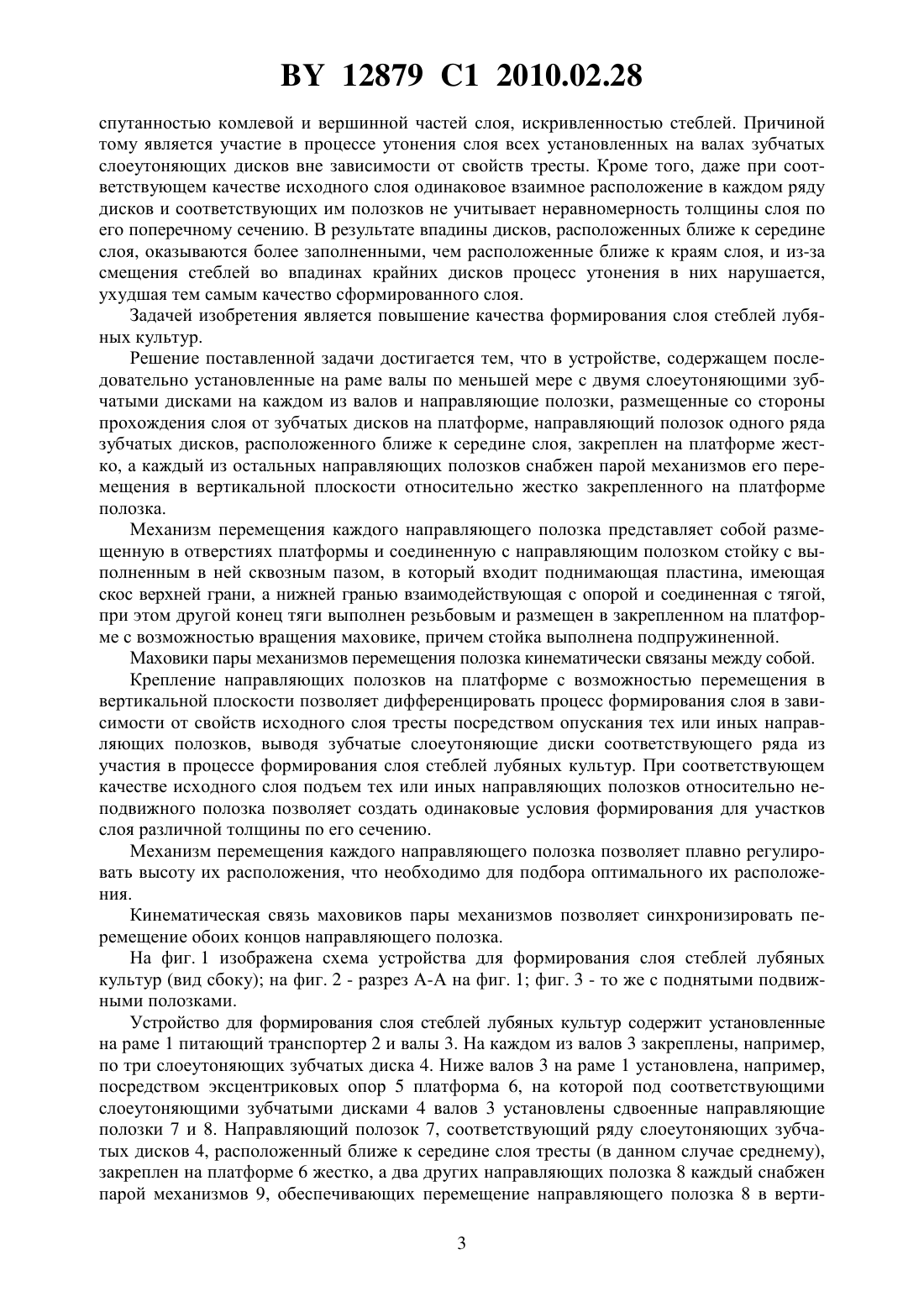

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЛОЯ СТЕБЛЕЙ ЛУБЯНЫХ КУЛЬТУР(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Науменко Владимир Максимович Перевозников Василий Николаевич Винченок Николай Григорьевич Бобровская Ирина Евгеньевна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Устройство для формирования слоя стеблей лубяных культур, содержащее последовательно установленные на раме валы по меньшей мере с двумя слоеутоняющими зубчатыми дисками на каждом из валов и направляющие полозки, размещенные со стороны прохождения слоя от зубчатых дисков на платформе, отличающееся тем, что направляющий полозок одного ряда зубчатых дисков, расположенного ближе к середине слоя, Фиг. 2 12879 1 2010.02.28 закреплен на платформе жестко, а каждый из остальных направляющих полозков снабжен парой механизмов его перемещения в вертикальной плоскости относительно жестко закрепленного на платформе полозка. 2. Устройство по п. 1, отличающееся тем, что механизм перемещения каждого направляющего полозка представляет собой размещенную в отверстиях платформы и соединенную с направляющим полозком стойку с выполненным в ней сквозным пазом, в который входит поднимающая пластина, имеющая скос верхней грани, а нижней гранью взаимодействующая с опорой и соединенная с тягой, при этом другой конец тяги выполнен резьбовым и размещен в закрепленном на платформе с возможностью вращения маховике, причем стойка выполнена подпружиненной. 3. Устройство по п. 1 или 2, отличающееся тем, что маховики пары механизмов перемещения полозка кинематически связаны между собой. Изобретение относится к области первичной обработки лубяных культур, а именно к устройствам для формирования слоя стеблей льнотресты перед механической обработкой на мяльно-трепальных агрегатах. Известно устройство для формирования слоя стеблей лубяных культур, содержащее узел питания, утоняющие слой зубчатые диски, установленные по четыре на валу, и верхние нажимные полозки 1. Недостатком известного устройства является повреждение и обрыв стеблей при подаче в устройство слоя с перекошенными или искривленными стеблями. Причиной этому является попадание таких стеблей в несоответствующие друг другу впадины дисков, расположенных на одном валу, в результате чего разные участки слоя в некоторые промежутки времени при утонении последующими зубчатыми дисками движутся с разными скоростями, что приводит к еще большему искривлению и обрыву стеблей. Известно устройство для формирования слоя стеблей лубяных культур, содержащее зубчатые диски, установленные по три в шахматном порядке на параллельных валах, и размещенные под дисками нажимные полозки 2. Недостатком этого устройства также является повреждение и обрыв стеблей при подаче в устройство перекошенных или искривленных стеблей по причине попадания таких стеблей в несоответствующие друг другу впадины дисков одного вала. Известно также устройство для формирования слоя стеблей лубяных культур, содержащее последовательно установленные попарно на параллельных валах, связанных с приводом, зубчатые слоеутоняющие диски и расположенные под ними нажимные полозки 3. Недостатком известного устройства является низкое качество формирования слоя тресты при подаче спутанного по комлям и вершинкам слоя, например, из рулонов. Причиной этому является отсутствие разделяющих воздействий в этих участках слоя, в результате чего средняя часть слоя утоняется, а спутанные между собой комли и вершинки стеблей загибаются. В последующем такие стебли не попадают в зажим трепальной машины, в связи с чем снижается выход длинного лубяного волокна. Другим недостатком известного устройства является резко увеличивающийся неконтролируемый перекос стеблей в процессе утонения при подаче в устройство даже незначительно перекошенного слоя. Наиболее близким по технической сущности к заявляемому и принятому за прототип является устройство для формирования слоя стеблей лубяных культур, содержащее последовательно установленные на раме валы по меньшей мере с двумя слоеутоняющими зубчатыми дисками на каждом из валов, размещенную со стороны прохождения слоя от зубчатых дисков платформу, установленную на входе в устройство на эксцентриковой опоре, а на выходе - шарнирно, с закрепленными на ней направляющими полозками 4. Недостатком известного устройства является низкое качество сформированного слоя при переработке тресты с различными свойствами перекосом стеблей в исходном слое,2 12879 1 2010.02.28 спутанностью комлевой и вершинной частей слоя, искривленностью стеблей. Причиной тому является участие в процессе утонения слоя всех установленных на валах зубчатых слоеутоняющих дисков вне зависимости от свойств тресты. Кроме того, даже при соответствующем качестве исходного слоя одинаковое взаимное расположение в каждом ряду дисков и соответствующих им полозков не учитывает неравномерность толщины слоя по его поперечному сечению. В результате впадины дисков, расположенных ближе к середине слоя, оказываются более заполненными, чем расположенные ближе к краям слоя, и из-за смещения стеблей во впадинах крайних дисков процесс утонения в них нарушается,ухудшая тем самым качество сформированного слоя. Задачей изобретения является повышение качества формирования слоя стеблей лубяных культур. Решение поставленной задачи достигается тем, что в устройстве, содержащем последовательно установленные на раме валы по меньшей мере с двумя слоеутоняющими зубчатыми дисками на каждом из валов и направляющие полозки, размещенные со стороны прохождения слоя от зубчатых дисков на платформе, направляющий полозок одного ряда зубчатых дисков, расположенного ближе к середине слоя, закреплен на платформе жестко, а каждый из остальных направляющих полозков снабжен парой механизмов его перемещения в вертикальной плоскости относительно жестко закрепленного на платформе полозка. Механизм перемещения каждого направляющего полозка представляет собой размещенную в отверстиях платформы и соединенную с направляющим полозком стойку с выполненным в ней сквозным пазом, в который входит поднимающая пластина, имеющая скос верхней грани, а нижней гранью взаимодействующая с опорой и соединенная с тягой,при этом другой конец тяги выполнен резьбовым и размещен в закрепленном на платформе с возможностью вращения маховике, причем стойка выполнена подпружиненной. Маховики пары механизмов перемещения полозка кинематически связаны между собой. Крепление направляющих полозков на платформе с возможностью перемещения в вертикальной плоскости позволяет дифференцировать процесс формирования слоя в зависимости от свойств исходного слоя тресты посредством опускания тех или иных направляющих полозков, выводя зубчатые слоеутоняющие диски соответствующего ряда из участия в процессе формирования слоя стеблей лубяных культур. При соответствующем качестве исходного слоя подъем тех или иных направляющих полозков относительно неподвижного полозка позволяет создать одинаковые условия формирования для участков слоя различной толщины по его сечению. Механизм перемещения каждого направляющего полозка позволяет плавно регулировать высоту их расположения, что необходимо для подбора оптимального их расположения. Кинематическая связь маховиков пары механизмов позволяет синхронизировать перемещение обоих концов направляющего полозка. На фиг. 1 изображена схема устройства для формирования слоя стеблей лубяных культур (вид сбоку) на фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - то же с поднятыми подвижными полозками. Устройство для формирования слоя стеблей лубяных культур содержит установленные на раме 1 питающий транспортер 2 и валы 3. На каждом из валов 3 закреплены, например,по три слоеутоняющих зубчатых диска 4. Ниже валов 3 на раме 1 установлена, например,посредством эксцентриковых опор 5 платформа 6, на которой под соответствующими слоеутоняющими зубчатыми дисками 4 валов 3 установлены сдвоенные направляющие полозки 7 и 8. Направляющий полозок 7, соответствующий ряду слоеутоняющих зубчатых дисков 4, расположенный ближе к середине слоя тресты (в данном случае среднему),закреплен на платформе 6 жестко, а два других направляющих полозка 8 каждый снабжен парой механизмов 9, обеспечивающих перемещение направляющего полозка 8 в верти 3 12879 1 2010.02.28 кальной плоскости относительно направляющих полозков 7, установленных в начале и конце соответствующего направляющего полозка 8. Механизм перемещения 9 направляющего полозка 8 включает соединенную с ним стойку 10, в которой выполнен сквозной паз. Стойка 10 размещена в отверстиях платформы 6 и на выходе из платформы содержит закрепленную на ней пружину 11. В паз стойки 10 входит поднимающая пластина 12, опирающаяся на опору 17 и имеющая скос верхней грани. Поднимающая пластина 12 соединена с тягой 13, другой конец которой выполнен резьбовым и размещен в закрепленном на платформе 6 маховике 14 с рукоятками 15. Маховик 14 установлен на платформе 6 с возможностью вращения. Маховики 14 механизмов перемещения 9 каждого направляющего полозка 8 кинематически связаны между собой, например, цепной передачей, для чего имеют звездочки 16. Устройство для формирования слоя стеблей лубяных культур работает следующим образом. На установленный на раме 1 питающий транспортер 2 подают слой стеблей, которым он перемещается к установленным на валах 3 слоеутоняющим зубчатым дискам 4. Стебли захватываются слоеутоняющими дисками 4 и по полозкам 7 и 8 передаются к слоеутоняющим зубчатым дискам 4 следующего вала 3, которые, вращаясь с большей скоростью, утоняют первоначальный слой. Далее процесс повторяется. При переработке слоя тресты надлежащего качества (без перекоса стеблей, не спутанного в комлевой и вершинной частях, без искривления стеблей) крайние направляющие полозки находятся в нижнем положении относительно жестко закрепленных на платформе 6 направляющих полозков 7. В случае ухудшения качества исходного слоя направляющие полозки 8 посредством механизма перемещения переводят в верхнее положение. Для этого, вращая рукоятками 15 маховик 14, за счет винтовой пары перемещают тягу 13, которая посредством связанной с ней поднимающей пластины 12, скользя по опоре 17, воздействует на стойку 10, упираясь скосом в потолочную грань паза стойки, тем самым поднимая ее. При этом пружина 11 сжимается. Одновременно за счет звездочек 16 цепной передачи приводится в движение аналогичный механизм, расположенный на противоположном конце направляющего полозка 8. Направляющий полозок 8 стойками 10 поднимается относительно платформы 6 и жестко закрепленного на ней полозка 7. Опускание направляющего полозка 8 производят вращением маховика 14 в обратную сторону, выводя поднимающую пластину 12 из паза стойки 10. При этом опускание направляющего полозка 8 происходит под действием его собственного веса и пружины 11. В случае образования забивки направляющие полозки 7 и 8 опускают вместе с платформой 6 посредством эксцентриковых опор 5 и удаляют забивку. Предложенное устройство позволяет качественно формировать слой стеблей лубяных культур за счет дифференцированного утонения в зависимости от свойств исходного слоя тресты и тем самым повысить выход длинного лубяного волокна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
