Устройство для формирования слоя стеблей лубяных культур

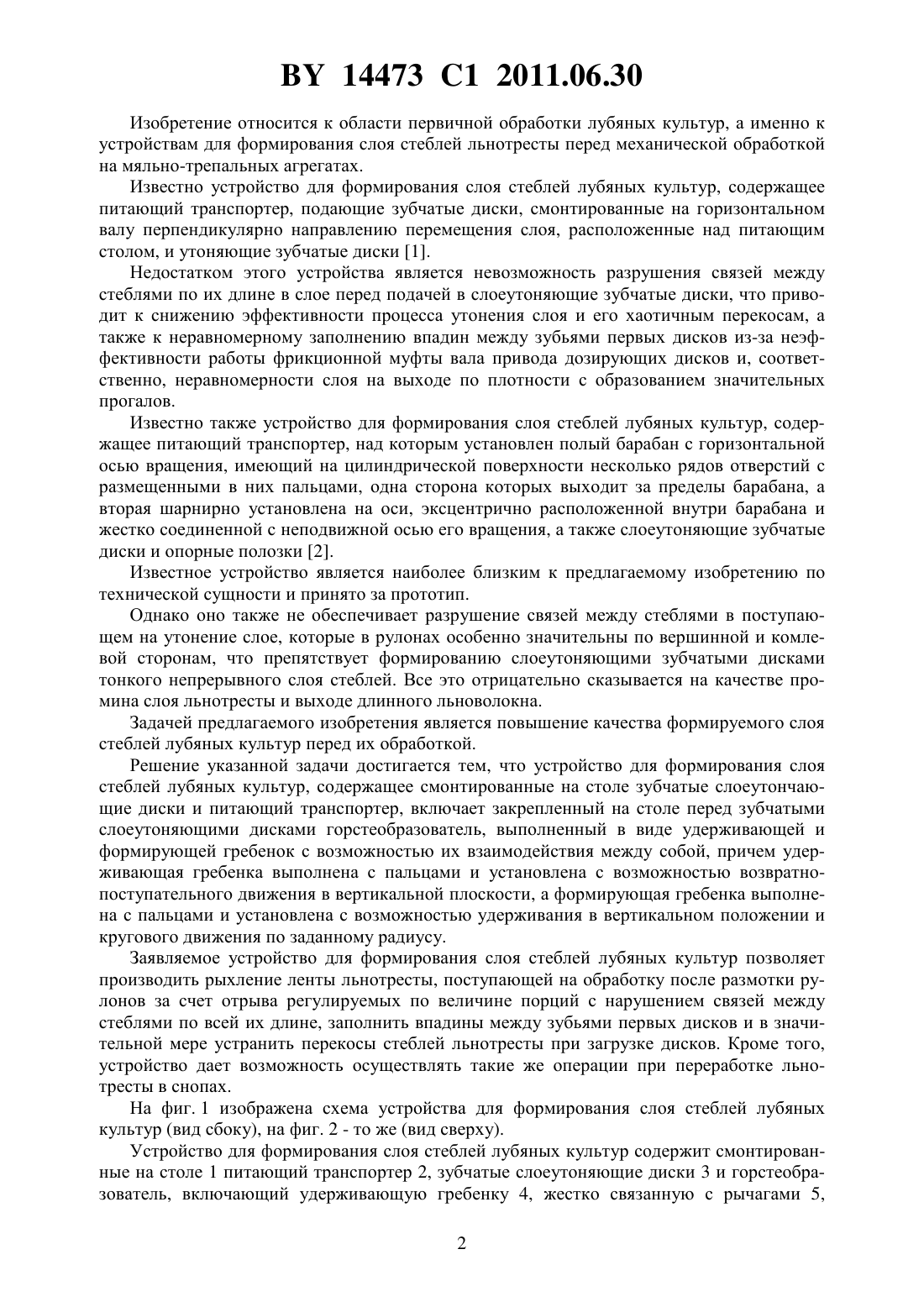

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЛОЯ СТЕБЛЕЙ ЛУБЯНЫХ КУЛЬТУР(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Науменко Владимир Максимович Перевозников Василий Николаевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для формирования слоя стеблей лубяных культур, содержащее смонтированные на столе зубчатые слоеутоняющие диски и питающий транспортер, отличающееся тем, что включает закрепленный на столе перед зубчатыми слоеутоняющими дисками горстеобразователь, выполненный в виде удерживающей и формирующей гребенок с возможностью их взаимодействия между собой, причем удерживающая гребенка выполнена с пальцами и установлена с возможностью возвратно-поступательного движения в вертикальной плоскости, а формирующая гребенка выполнена с пальцами и установлена с возможностью удерживания в вертикальном положении и кругового движения по заданному радиусу. 14473 1 2011.06.30 Изобретение относится к области первичной обработки лубяных культур, а именно к устройствам для формирования слоя стеблей льнотресты перед механической обработкой на мяльно-трепальных агрегатах. Известно устройство для формирования слоя стеблей лубяных культур, содержащее питающий транспортер, подающие зубчатые диски, смонтированные на горизонтальном валу перпендикулярно направлению перемещения слоя, расположенные над питающим столом, и утоняющие зубчатые диски 1. Недостатком этого устройства является невозможность разрушения связей между стеблями по их длине в слое перед подачей в слоеутоняющие зубчатые диски, что приводит к снижению эффективности процесса утонения слоя и его хаотичным перекосам, а также к неравномерному заполнению впадин между зубьями первых дисков из-за неэффективности работы фрикционной муфты вала привода дозирующих дисков и, соответственно, неравномерности слоя на выходе по плотности с образованием значительных прогалов. Известно также устройство для формирования слоя стеблей лубяных культур, содержащее питающий транспортер, над которым установлен полый барабан с горизонтальной осью вращения, имеющий на цилиндрической поверхности несколько рядов отверстий с размещенными в них пальцами, одна сторона которых выходит за пределы барабана, а вторая шарнирно установлена на оси, эксцентрично расположенной внутри барабана и жестко соединенной с неподвижной осью его вращения, а также слоеутоняющие зубчатые диски и опорные полозки 2. Известное устройство является наиболее близким к предлагаемому изобретению по технической сущности и принято за прототип. Однако оно также не обеспечивает разрушение связей между стеблями в поступающем на утонение слое, которые в рулонах особенно значительны по вершинной и комлевой сторонам, что препятствует формированию слоеутоняющими зубчатыми дисками тонкого непрерывного слоя стеблей. Все это отрицательно сказывается на качестве промина слоя льнотресты и выходе длинного льноволокна. Задачей предлагаемого изобретения является повышение качества формируемого слоя стеблей лубяных культур перед их обработкой. Решение указанной задачи достигается тем, что устройство для формирования слоя стеблей лубяных культур, содержащее смонтированные на столе зубчатые слоеутончающие диски и питающий транспортер, включает закрепленный на столе перед зубчатыми слоеутоняющими дисками горстеобразователь, выполненный в виде удерживающей и формирующей гребенок с возможностью их взаимодействия между собой, причем удерживающая гребенка выполнена с пальцами и установлена с возможностью возвратнопоступательного движения в вертикальной плоскости, а формирующая гребенка выполнена с пальцами и установлена с возможностью удерживания в вертикальном положении и кругового движения по заданному радиусу. Заявляемое устройство для формирования слоя стеблей лубяных культур позволяет производить рыхление ленты льнотресты, поступающей на обработку после размотки рулонов за счет отрыва регулируемых по величине порций с нарушением связей между стеблями по всей их длине, заполнить впадины между зубьями первых дисков и в значительной мере устранить перекосы стеблей льнотресты при загрузке дисков. Кроме того,устройство дает возможность осуществлять такие же операции при переработке льнотресты в снопах. На фиг. 1 изображена схема устройства для формирования слоя стеблей лубяных культур (вид сбоку), на фиг. 2 - то же (вид сверху). Устройство для формирования слоя стеблей лубяных культур содержит смонтированные на столе 1 питающий транспортер 2, зубчатые слоеутоняющие диски 3 и горстеобразователь, включающий удерживающую гребенку 4, жестко связанную с рычагами 5,2 14473 1 2011.06.30 вторые концы которых свободно установлены на осях 6. Удерживающая гребенка 4 совершает возвратно-поступательное движение в вертикальной плоскости под воздействием кулачков 8 на ролики 7, шарнирно установленные на рычагах 5. Упругий элемент 10, прикрепленный к рычагам 5 и раме (на фигурах не показана), способствует подъему удерживающей гребенки 4 в крайнее верхнее положение. Формирующая гребенка 11 шарнирно связана с рычагами 12, вторые концы которых жестко закреплены на цапфах 9, приводится в круговое движение по заданному радиусу звездочками 15 и 16, кинематически связанными с промежуточным валом 17, привод которого осуществляется от моторредуктора (на фигурах не показан) через муфту предельного момента 18 и удерживается пальцами в вертикальном положении поводками 13, одни концы которых жестко закреплены на формирующей гребенке 11, а вторые скользят во втулках 14. Формирующая гребенка 11 выполнена с пальцами и имеет возможность совершать круговые движения с заданным радиусом. Устройство для формирования слоя стеблей лубяных культур работает следующим образом. На стол 1 подается слой стеблей льна после размотки рулонов или разостланных толстым слоем снопов, затем питающим транспортером 2 перемещается в направлении зубчатых слоеутоняющих дисков 3. От мотор-редуктора через муфту предельного момента 18, звездочки 15, 16, цапфы 9, рычаги 12 и поводки 13 формирующая гребенка 11 совершает круговое движение с заданным радиусом. В начальный момент вхождения пальцев формирующей гребенки 11 в слой подающегося материала вместе с ней внедряется пальцами в слой удерживающая гребенка 4 под воздействием кулачков 8 на ролики 7. При дальнейшем движении удерживающая гребенка 4, достигнув пальцами плоскости стола,останавливается за счет соответствующего профиля и эксцентриситета кулачков 8, а формирующая гребенка 11, продолжая движение, отрывает пальцами горсть стеблей льнотресты и передвигает ее к вращающимся зубчатым слоеутоняющим дискам 3. При прекращении воздействия кулачков 8 на ролики 7 рычагов 5 с помощью упругого элемента 10 поднимается удерживающая гребенка 4, после чего питающим транспортером 2 заполняется освободившееся пространство льнотрестой и процесс повторяется. Использование изобретения позволяет осуществить деление сплошного потока стеблей льнотресты на отдельные порции с разрывом связей между ними по всей длине стеблей, стабильно заполнять впадины между зубьями первых слоеутоняющих дисков и значительно уменьшить перекос стеблей в горстях перед слоеутоняющими дисками, что дает возможность формировать равномерный по толщине слой и, в конечном итоге, увеличить выход длинного льноволокна на мяльно-трепальном агрегате. Источники информации 1. Марков В.В., Суслов Н.Н., Трифонов В.Г., Ипатьев А.М. Первичная обработка лубяных волокон Учебник для студентов вузов текстильной промышленности. - М. Легкая индустрия, 1974. - С. 227-333. 2. А.с. СССР 887633. Устройство для формирования слоя стеблей лубяных культур Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
