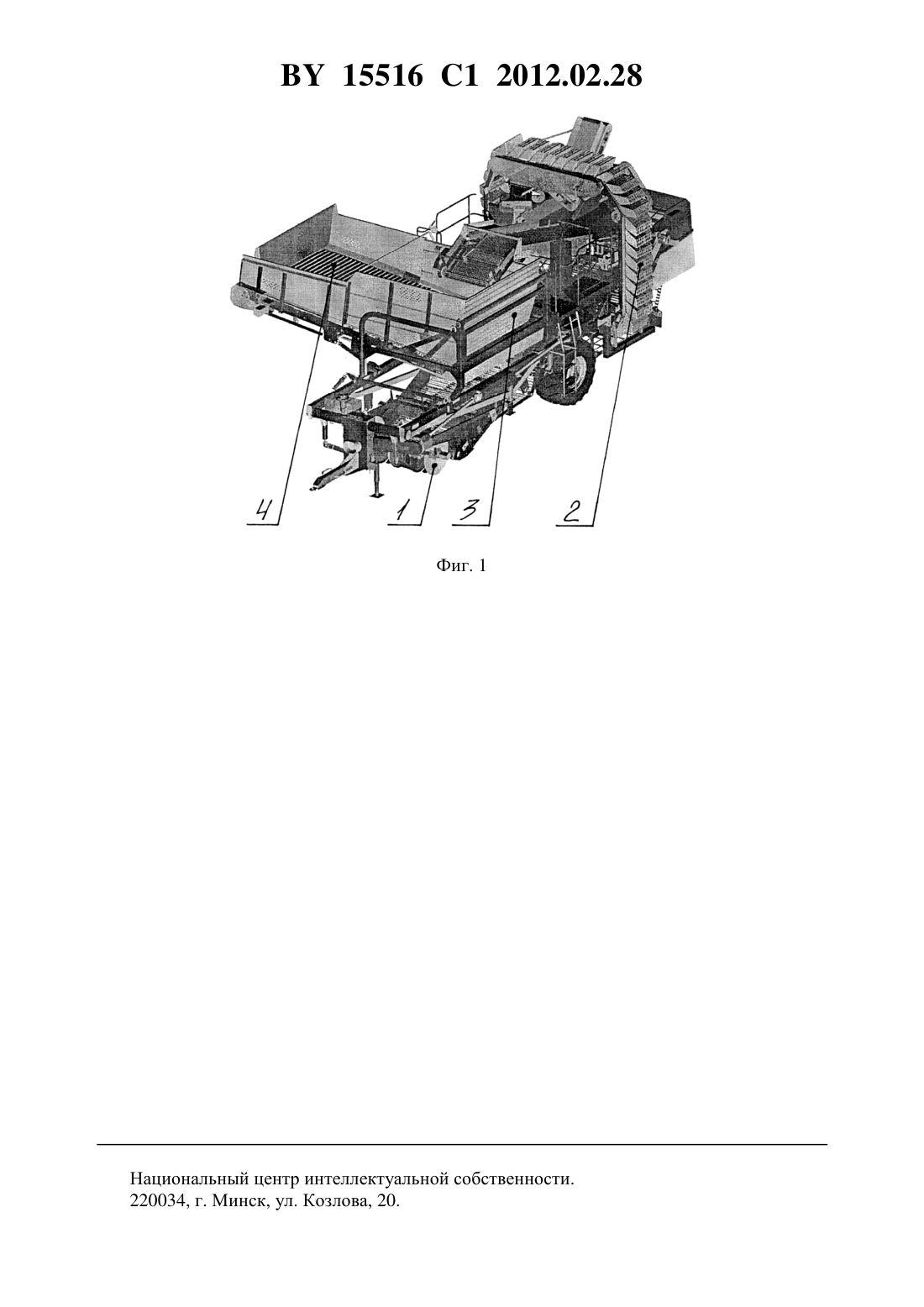

Картофелеуборочный комбайн

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Федорович Сергей Александрович Шапоров Александр Николаевич Новиков Дмитрий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн картофелеуборочный полуприцепной ПКК-2 и его модификации Руководство по эксплуатации. - ПО Гомсельмаш, 2006. - С. 7, 113.2210203 2, 2003.2210202 2, 2003.2209540 2, 2003.1395183 1, 1988.3623301, 1971.(57) Картофелеуборочный комбайн, содержащий маслостанцию с напорной и сливной гидромагистралями, гидропривод транспортирующе-сепарирующих рабочих органов, связанный с напорной и сливной гидромагистралями, и гидромотор привода выгрузного устройства, отличающийся тем, что снабжен двумя электроуправляемыми гидроклапанами, гидромотор привода выгрузного устройства установлен в напорной гидромагистрали между маслостанцией и гидроприводом транспортирующе-сепарирующих рабочих органов,первый электроуправляемый гидроклапан подключен параллельно гидромотору привода 15516 1 2012.02.28 выгрузного устройства, а второй электроуправляемый гидроклапан установлен в дополнительной гидромагистрали, связывающей сливную гидромагистраль и напорную гидромагистраль на участке между гидромотором привода выгрузного устройства и гидроприводом транспортирующе-сепарирующих рабочих органов, при этом оба электроуправляемых гидроклапана выполнены с возможностью попеременного перекрытия и пропуска рабочей жидкости через себя. Изобретение относится к гидрофицированным сельскохозяйственным уборочным машинам, содержащим бункер-накопитель. Известен картофелеуборочный комбайн, содержащий маслостанцию с напорной и сливной гидромагистралями, гидропривод транспортирующе-сепарирующих рабочих органов, связанный с напорной и сливной гидромагистралями, и гидромотор привода выгрузного устройства Комбайн картофелеуборочный полуприцепной ПКК-2 и его модификации Руководство по эксплуатации. - ПО Гомсельмаш, 2006. - С. 7, 113. В данном комбайне нагнетательная и сливная гидромагистрали через электрогидроуправляемый гидрораспределитель связаны с гидроприводом транспортирующесепарирующих рабочих органов и гидромотором привода выгрузного устройства. Гидропривод транспортирующе-сепарирующих рабочих органов и гидромотор привода выгрузного устройства также связаны со сливной гидромагистралью. Несмотря на наличие сложного гидравлического устройства, а именно электрогидроуправляемого гидрораспределителя, при выполнении технологического процесса невозможно осуществлять выгрузку картофеля из бункера при выполнении технологического процесса. Кроме этого, в данном комбайне не реализована возможность одновременного отключения гидропривода транспортирующе-сепарирующих рабочих органов и гидромотора привода выгрузного устройства при работающей маслостанции. Техническая задача, решаемая изобретением, - увеличение эксплуатационных возможностей за счет осуществления выгрузки картофеля из бункера как при выполнении технологического процесса, так и в процессе остановки комбайна, а также за счет реализации возможности одновременного отключения гидропривода транспортирующесепарирующих рабочих органов и гидромотора привода выгрузного устройства при работающей маслостанции. Задача достигается тем, что картофелеуборочный комбайн, содержащий маслостанцию с напорной и сливной гидромагистралями, гидропривод транспортирующесепарирующих рабочих органов, связанный с напорной и сливной гидромагистралями, и гидромотор привода выгрузного устройства, снабжен двумя электроуправляемыми гидроклапанами, гидромотор привода выгрузного устройства установлен в напорной гидромагистрали между маслостанцией и гидроприводом транспортирующе-сепарирующих рабочих органов, первый электроуправляемый гидроклапан подключен параллельно гидромотору привода выгрузного устройства, а второй электроуправляемый гидроклапан установлен в дополнительной гидромагистрали, связывающей сливную гидромагистраль и напорную гидромагистраль на участке между гидромотором привода выгрузного устройства и гидроприводом транспортирующе-сепарирующих рабочих органов, при этом оба электроуправляемых гидроклапана выполнены с возможностью попеременного перекрытия и пропуска рабочей жидкости через себя. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид картофелеуборочного комбайна фиг. 2 - гидравлическая схема картофелеуборочного комбайна. Картофелеуборочный комбайн содержит выкапывающие рабочие органы 1, транспортирующе-сепарирующие рабочие органы 2, бункер 3 и выгрузное устройство 4. Комбайн выполнен гидрофицированным и также содержит маслостанцию 5 с напорной 6 и сливной 2 15516 1 2012.02.28 7 гидромагистралями, гидропривод 8 транспортирующе-сепарирующих рабочих органов 2, связанный с напорной 6 и сливной 7 гидромагистралями, и гидромотор 9 привода выгрузного устройства 4. Комбайн снабжен двумя электроуправляемыми гидроклапанами первым 10 и вторым 11. Гидромотор 9 установлен в напорной гидромагистрали 6 между маслостанцией 5 и гидроприводом 8. Первый электроуправляемый гидроклапан 10 установлен параллельно гидромотору 9. Второй электроуправляемый гидроклапан 11 установлен в дополнительной гидромагистрали 12, связывающей сливную гидромагистраль 7 и напорную гидромагистраль 6 на участке между гидромотором 9 и гидроприводом 8. Гидроклапаны 10 и 11 выполнены с возможностью попеременного перекрытия и пропуска рабочей жидкости через себя. Картофелеуборочный комбайн работает следующим образом. Предварительно комбайн агрегатируется с универсальным энергетическим средством. При выполнении технологического процесса рабочие органы 1 выкапывают картофель,который далее рабочими органами 2 очищается и подается в бункер 3. При этом гидроклапан 10 находится в положении, при котором рабочая жидкость от маслостанции 5 по гидромагистрали 6 через гидроклапан 10 поступает к гидроприводу 8, который и обеспечивает работу транспортирующе-сепарирующих рабочих органов 2. Гидроклапан 11 при этом находится в положении, при котором проход рабочей жидкости по гидромагистрали 12 будет перекрыт. Вал гидромотора 9 при этом не будет вращаться, так как при таком положении гидроклапанов 10 и 11 давление в обеих полостях гидромотора 9 будет одинаковым. После заполнения бункера 3 к комбайну подается транспортное средство для перегрузки в него картофеля из бункера 3. Для выгрузки картофеля с одновременным продолжением его уборки гидроклапаны 10 и 11 переключаются в положение, при котором гидромагистрали, в которых они установлены, будут разомкнуты. При этом рабочая жидкость от маслостанции 5 по гидромагистрали 6 будет поступать к гидромотору 9, а от него - к гидроприводу 8 и далее в сливную гидромагистраль 7. Таким образом, будет обеспечена совместная работа выгрузного устройства 4 и транспортирующе-сепарирующих рабочих органов 2. Для выгрузки картофеля при остановке комбайна гидроклапан 10 переключается в положение, при котором гидромагистраль 6, в которой он установлен, будет разомкнута, а гидроклапан 11 - в положение, при котором будет обеспечен проход рабочей жидкости по гидромагистрали 12 к гидромагистрали 7. При этом рабочая жидкость от маслостанции 5 по гидромагистрали 6 будет поступать к гидромотору 9, а от него по гидромагистрали 12 через гидроклапан 11 - в сливную гидромагистраль 7. Для одновременного прекращения работы транспортирующе-сепарирующих рабочих органов 2 и выгрузного устройства 4 при работающей маслостанции 5 гидроклапаны 10 и 11 переключаются в положение, при котором через них будет обеспечен проход рабочей жидкости. При этом рабочая жидкость от маслостанции 5 по гидромагистрали 6, через гидроклапан 10, по гидромагистрали 12 через гидроклапан 11 будет поступать в сливную гидромагистраль 7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
