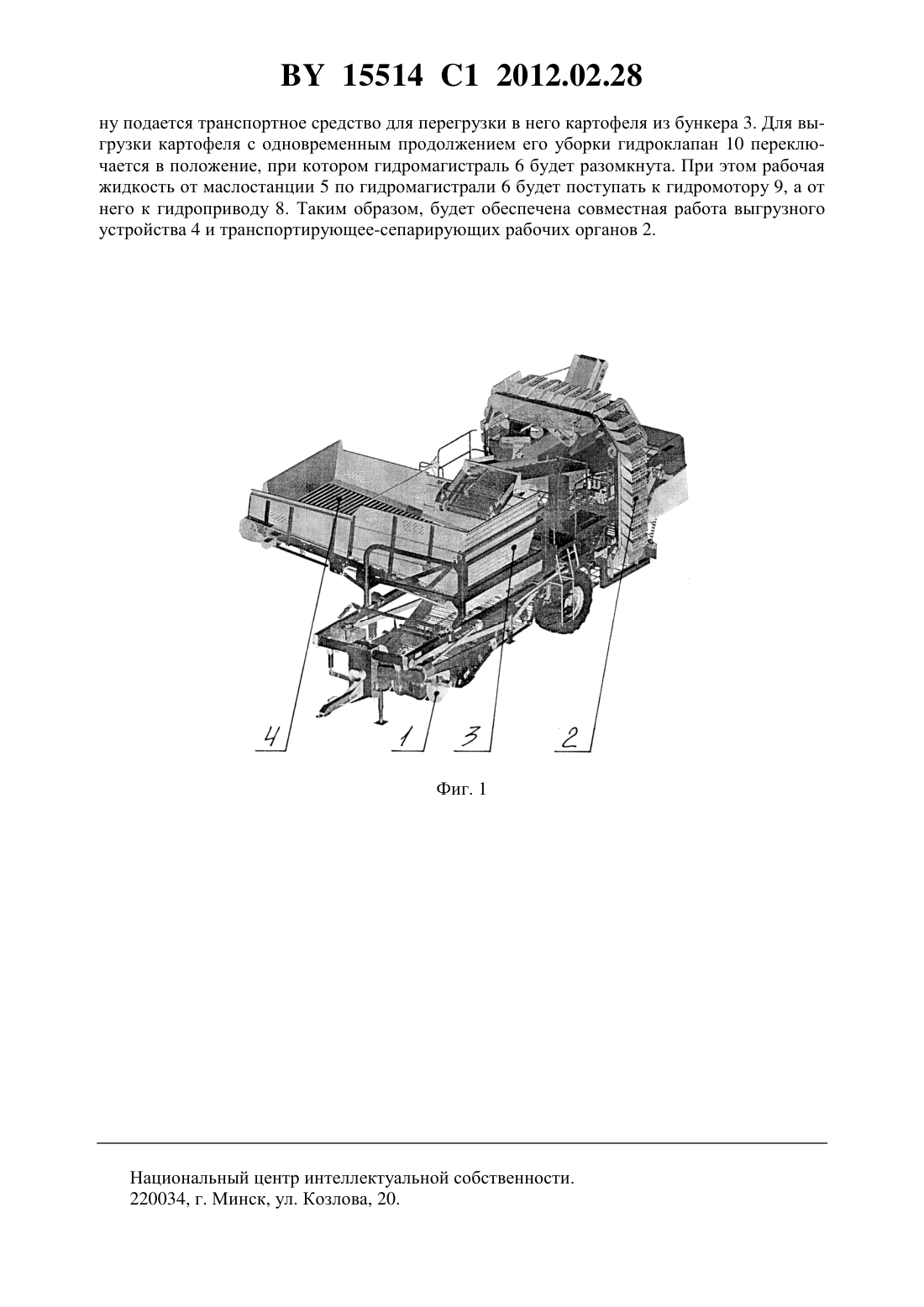

Картофелеуборочный комбайн

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Федорович Сергей Александрович Меженников Александр Павлович Шапоров Александр Николаевич Новиков Дмитрий Михайлович Захаренко Анатолий Владимирович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн картофелеуборочный полуприцепной ПКК-2 и его модификации Руководство по эксплуатации. - ПО Гомсельмаш, 2006. - С. 7, 113.2210203 2, 2003.2210202 2, 2003.2209540 2, 2003.1395183 1, 1988.3623301, 1971.(57) Картофелеуборочный комбайн, содержащий маслостанцию с напорной и сливной гидромагистралями, гидропривод транспортирующе-сепарирующих рабочих органов, связанный с напорной и сливной гидромагистралями, и гидромотор привода выгрузного устройства, отличающийся тем, что снабжен электроуправляемым гидроклапаном, установленным в напорной гидромагистрали между маслостанцией и гидроприводом транспортирующе-сепарирующих рабочих органов и выполненным с возможностью в одном положении пропуска рабочей жидкости к гидроприводу транспортирующе-сепарирующих рабочих органов, а во втором - прекращения пропуска рабочей жидкости к гидроприводу транспортирующе-сепарирующих рабочих органов, при этом гидромотор привода выгрузного устройства подключен параллельно электроуправляемому гидроклапану. 15514 1 2012.02.28 Изобретение относится к гидрофицированным сельскохозяйственным уборочным машинам, содержащим бункер-накопитель. Известен картофелеуборочный комбайн, содержащий маслостанцию с напорной и сливной гидромагистралями, гидропривод транспортирующе-сепарирующих рабочих органов, связанный с напорной и сливной гидромагистралями, и гидромотор привода выгрузного устройства Комбайн картофелеуборочный полуприцепной ПКК-2 и его модификации Руководство по эксплуатации. - ПО Гомсельмаш, 2006. - С. 7, 113. В данном комбайне нагнетательная и сливная гидромагистрали через электрогидроуправляемый гидрораспределитель связаны с гидроприводом транспортирующесепарирующих рабочих органов и гидромотором привода выгрузного устройства. Гидропривод транспортирующе-сепарирующих рабочих органов и гидромотор привода выгрузного устройства также связаны со сливной гидромагистралью. Несмотря на наличие сложного гидравлического устройства, а именно электро-гидроуправляемого гидрораспределителя, при выполнении технологического процесса невозможно осуществлять выгрузку картофеля из бункера при выполнении технологического процесса. Техническая задача, решаемая изобретением, - упрощение конструкции и вместе с тем обеспечение выгрузки картофеля из бункера при выполнении технологического процесса. Задача достигается тем, что картофелеуборочный комбайн, содержащий маслостанцию с напорной и сливной гидромагистралями, гидропривод транспортирующесепарирующих рабочих органов, связанный с напорной и сливной гидромагистралями, и гидромотор привода выгрузного устройства, снабжен электроуправляемым гидроклапаном, установленным в напорной гидромагистрали между маслостанцией и гидроприводом транспортирующе-сепарирующих рабочих органов и выполненным с возможностью в одном положении пропуска рабочей жидкости к гидроприводу транспортирующесепарирующих рабочих органов, а во втором - прекращения пропуска рабочей жидкости к гидроприводу транспортирующе-сепарирующих рабочих органов, при этом гидромотор привода выгрузного устройства подключен параллельно электроуправляемому гидроклапану. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид картофелеуборочного комбайна фиг. 2 - гидравлическая схема картофелеуборочного комбайна. Картофелеуборочный комбайн содержит выкапывающие рабочие органы 1, транспортирующе-сепарирующие рабочие органы 2, бункер 3 и выгрузное устройство 4. Комбайн выполнен гидрофицированным и также содержит маслостанцию 5 с напорной 6 и сливной 7 гидромагистралями, гидропривод 8 транспортирующе-сепарирующих рабочих органов 2, связанный с напорной 6 и сливной 7 гидромагистралями, и гидромотор 9 привода выгрузного устройства 4. Комбайн снабжен электроуправляемым гидроклапаном 10, установленным в напорной гидромагистрали 6 между маслостанцией 5 и гидроприводом 8 транспортирующе-сепарирующих рабочих органов 2. Гидроклапан 10 выполнен с возможностью в одном положении пропуска рабочей жидкости к гидроприводу 8, а во втором - прекращения пропуска рабочей жидкости к гидроприводу 8. Гидромотор 9 подключен параллельно гидроклапану 10. Картофелеуборочный комбайн работает следующим образом. Предварительно комбайн агрегатируется с универсальным энергетическим средством. При выполнении технологического процесса рабочие органы 1 выкапывают картофель,который далее рабочими органами 2 очищается и подается в бункер 3. При этом гидроклапан 10 находится в положении, при котором рабочая жидкость от маслостанции 5 по гидромагистрали 6 через гидроклапан 10 поступает к гидроприводу 8, который и обеспечивает работу транспортирующе-сепарирующих рабочих органов 2. Вал гидромотора 9 при этом не будет вращаться, так как при таком положении гидроклапана 10 давление в обеих полостях гидромотора 9 будет одинаковым. После заполнения бункера 3 к комбай 2 15514 1 2012.02.28 ну подается транспортное средство для перегрузки в него картофеля из бункера 3. Для выгрузки картофеля с одновременным продолжением его уборки гидроклапан 10 переключается в положение, при котором гидромагистраль 6 будет разомкнута. При этом рабочая жидкость от маслостанции 5 по гидромагистрали 6 будет поступать к гидромотору 9, а от него к гидроприводу 8. Таким образом, будет обеспечена совместная работа выгрузного устройства 4 и транспортирующее-сепарирующих рабочих органов 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
