Картофелеуборочный комбайн (фермера)

Номер патента: U 377

Опубликовано: 30.12.2001

Авторы: Кураш Георгий Станиславович, Иващенко Галина Георгиевна

Скачать PDF файл.

Текст

Смотреть все

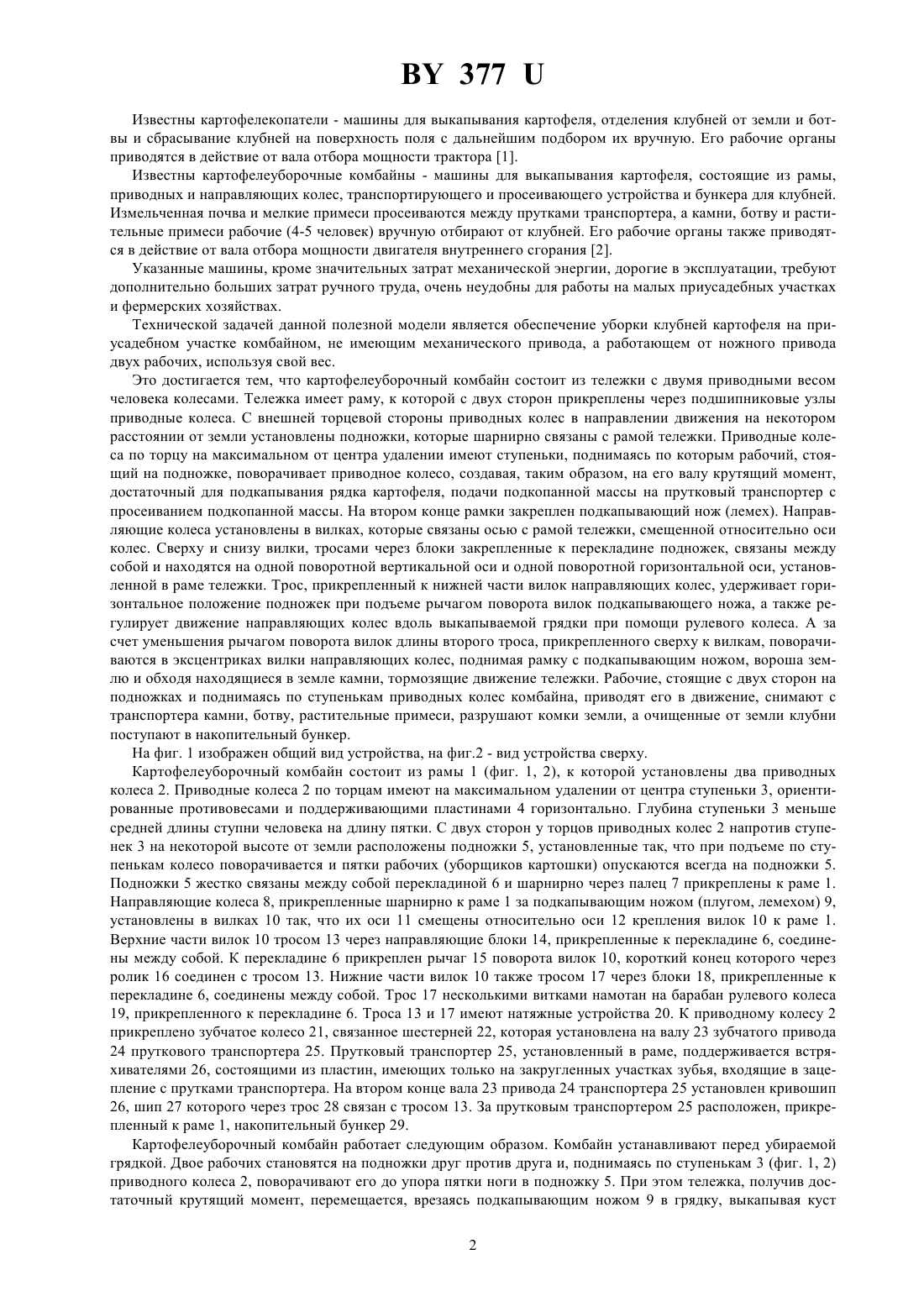

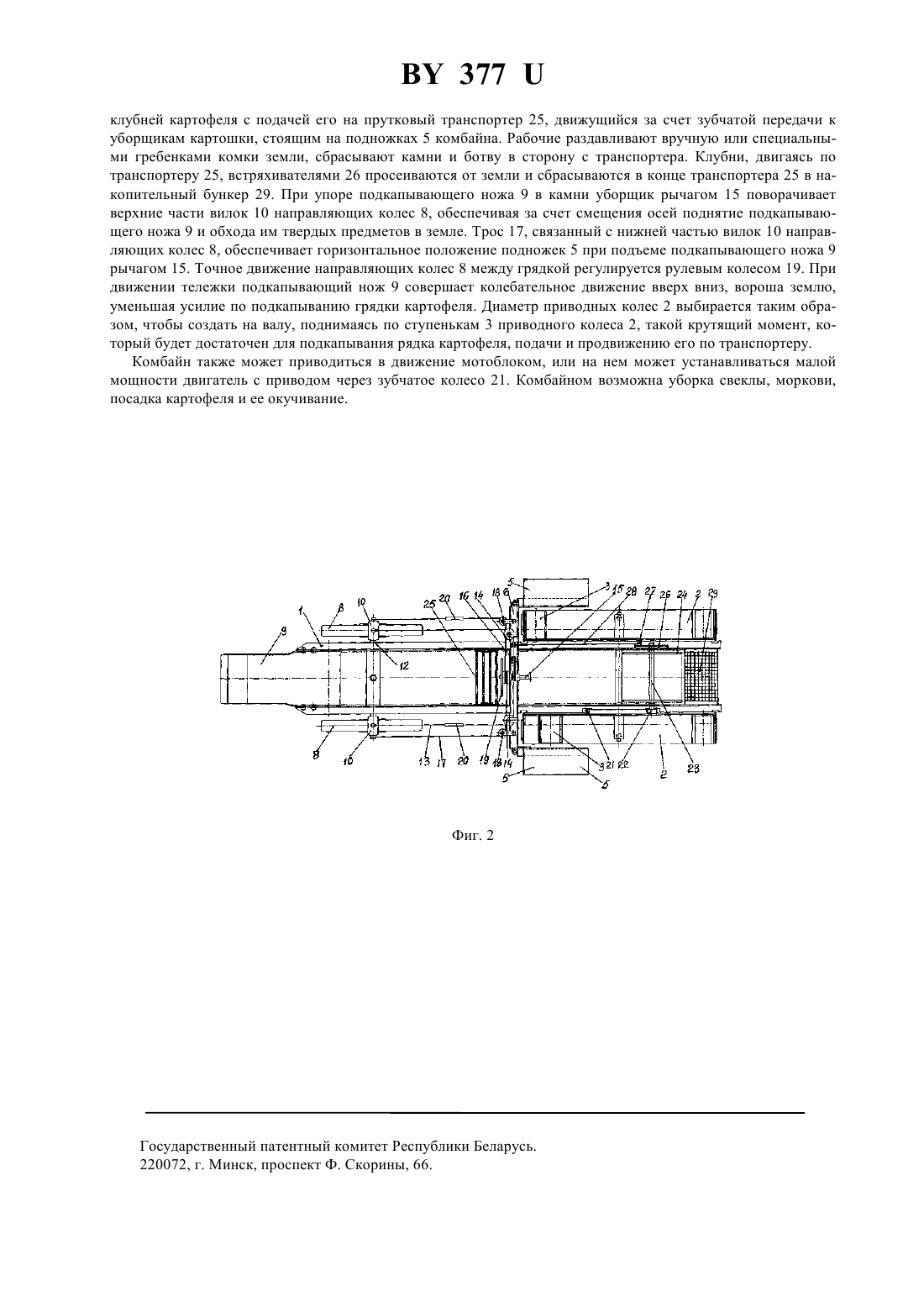

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Кураш Георгий ниславович(57) Картофелеуборочный комбайн, состоящий из рамы, приводных и направляющих колес, транспортирующего и просеивающего устройства и накопительного бункера для клубней, отличающийся тем, что установленные к раме приводные колеса по торцам на максимальном удалении от центра имеют ступеньки,ориентированные противовесами и поддерживающими пластинами горизонтально, напротив которых расположены подножки, шарнирно прикрепленные к раме и связанные между собой перекладиной, к которой прикреплены рычаг поворота вилок и блоки, удерживающие два троса, связывающие верхние и нижние концы вилок, в которых установлены со смещением относительно оси крепления их к раме направляющие колеса, за которыми в торце рамы прикреплен подкапывающий нож, причем на валу привода транспортирующего устройства установлен кривошип, шип которого связан с верхними частями вилок направляющих колес. Фиг. 1 Полезная модель относится к машинам для выкапывания картофеля с просеивающими и транспортирующими устройствами и может быть использована в сельском хозяйстве фермерами на приусадебных участках. Посадка и уборка картофеля, уборка свеклы, моркови - самые трудоемкие операции в сельском хозяйстве- одном из важнейших отраслей материального производства. 377 Известны картофелекопатели - машины для выкапывания картофеля, отделения клубней от земли и ботвы и сбрасывание клубней на поверхность поля с дальнейшим подбором их вручную. Его рабочие органы приводятся в действие от вала отбора мощности трактора 1. Известны картофелеуборочные комбайны - машины для выкапывания картофеля, состоящие из рамы,приводных и направляющих колес, транспортирующего и просеивающего устройства и бункера для клубней. Измельченная почва и мелкие примеси просеиваются между прутками транспортера, а камни, ботву и растительные примеси рабочие (4-5 человек) вручную отбирают от клубней. Его рабочие органы также приводятся в действие от вала отбора мощности двигателя внутреннего сгорания 2. Указанные машины, кроме значительных затрат механической энергии, дорогие в эксплуатации, требуют дополнительно больших затрат ручного труда, очень неудобны для работы на малых приусадебных участках и фермерских хозяйствах. Технической задачей данной полезной модели является обеспечение уборки клубней картофеля на приусадебном участке комбайном, не имеющим механического привода, а работающем от ножного привода двух рабочих, используя свой вес. Это достигается тем, что картофелеуборочный комбайн состоит из тележки с двумя приводными весом человека колесами. Тележка имеет раму, к которой с двух сторон прикреплены через подшипниковые узлы приводные колеса. С внешней торцевой стороны приводных колес в направлении движения на некотором расстоянии от земли установлены подножки, которые шарнирно связаны с рамой тележки. Приводные колеса по торцу на максимальном от центра удалении имеют ступеньки, поднимаясь по которым рабочий, стоящий на подножке, поворачивает приводное колесо, создавая, таким образом, на его валу крутящий момент,достаточный для подкапывания рядка картофеля, подачи подкопанной массы на прутковый транспортер с просеиванием подкопанной массы. На втором конце рамки закреплен подкапывающий нож (лемех). Направляющие колеса установлены в вилках, которые связаны осью с рамой тележки, смещенной относительно оси колес. Сверху и снизу вилки, тросами через блоки закрепленные к перекладине подножек, связаны между собой и находятся на одной поворотной вертикальной оси и одной поворотной горизонтальной оси, установленной в раме тележки. Трос, прикрепленный к нижней части вилок направляющих колес, удерживает горизонтальное положение подножек при подъеме рычагом поворота вилок подкапывающего ножа, а также регулирует движение направляющих колес вдоль выкапываемой грядки при помощи рулевого колеса. А за счет уменьшения рычагом поворота вилок длины второго троса, прикрепленного сверху к вилкам, поворачиваются в эксцентриках вилки направляющих колес, поднимая рамку с подкапывающим ножом, вороша землю и обходя находящиеся в земле камни, тормозящие движение тележки. Рабочие, стоящие с двух сторон на подножках и поднимаясь по ступенькам приводных колес комбайна, приводят его в движение, снимают с транспортера камни, ботву, растительные примеси, разрушают комки земли, а очищенные от земли клубни поступают в накопительный бункер. На фиг. 1 изображен общий вид устройства, на фиг.2 - вид устройства сверху. Картофелеуборочный комбайн состоит из рамы 1 (фиг. 1, 2), к которой установлены два приводных колеса 2. Приводные колеса 2 по торцам имеют на максимальном удалении от центра ступеньки 3, ориентированные противовесами и поддерживающими пластинами 4 горизонтально. Глубина ступеньки 3 меньше средней длины ступни человека на длину пятки. С двух сторон у торцов приводных колес 2 напротив ступенек 3 на некоторой высоте от земли расположены подножки 5, установленные так, что при подъеме по ступенькам колесо поворачивается и пятки рабочих (уборщиков картошки) опускаются всегда на подножки 5. Подножки 5 жестко связаны между собой перекладиной 6 и шарнирно через палец 7 прикреплены к раме 1. Направляющие колеса 8, прикрепленные шарнирно к раме 1 за подкапывающим ножом (плугом, лемехом) 9,установлены в вилках 10 так, что их оси 11 смещены относительно оси 12 крепления вилок 10 к раме 1. Верхние части вилок 10 тросом 13 через направляющие блоки 14, прикрепленные к перекладине 6, соединены между собой. К перекладине 6 прикреплен рычаг 15 поворота вилок 10, короткий конец которого через ролик 16 соединен с тросом 13. Нижние части вилок 10 также тросом 17 через блоки 18, прикрепленные к перекладине 6, соединены между собой. Трос 17 несколькими витками намотан на барабан рулевого колеса 19, прикрепленного к перекладине 6. Троса 13 и 17 имеют натяжные устройства 20. К приводному колесу 2 прикреплено зубчатое колесо 21, связанное шестерней 22, которая установлена на валу 23 зубчатого привода 24 пруткового транспортера 25. Прутковый транспортер 25, установленный в раме, поддерживается встряхивателями 26, состоящими из пластин, имеющих только на закругленных участках зубья, входящие в зацепление с прутками транспортера. На втором конце вала 23 привода 24 транспортера 25 установлен кривошип 26, шип 27 которого через трос 28 связан с тросом 13. За прутковым транспортером 25 расположен, прикрепленный к раме 1, накопительный бункер 29. Картофелеуборочный комбайн работает следующим образом. Комбайн устанавливают перед убираемой грядкой. Двое рабочих становятся на подножки друг против друга и, поднимаясь по ступенькам 3 (фиг. 1, 2) приводного колеса 2, поворачивают его до упора пятки ноги в подножку 5. При этом тележка, получив достаточный крутящий момент, перемещается, врезаясь подкапывающим ножом 9 в грядку, выкапывая куст 2 377 клубней картофеля с подачей его на прутковый транспортер 25, движущийся за счет зубчатой передачи к уборщикам картошки, стоящим на подножках 5 комбайна. Рабочие раздавливают вручную или специальными гребенками комки земли, сбрасывают камни и ботву в сторону с транспортера. Клубни, двигаясь по транспортеру 25, встряхивателями 26 просеиваются от земли и сбрасываются в конце транспортера 25 в накопительный бункер 29. При упоре подкапывающего ножа 9 в камни уборщик рычагом 15 поворачивает верхние части вилок 10 направляющих колес 8, обеспечивая за счет смещения осей поднятие подкапывающего ножа 9 и обхода им твердых предметов в земле. Трос 17, связанный с нижней частью вилок 10 направляющих колес 8, обеспечивает горизонтальное положение подножек 5 при подъеме подкапывающего ножа 9 рычагом 15. Точное движение направляющих колес 8 между грядкой регулируется рулевым колесом 19. При движении тележки подкапывающий нож 9 совершает колебательное движение вверх вниз, вороша землю,уменьшая усилие по подкапыванию грядки картофеля. Диаметр приводных колес 2 выбирается таким образом, чтобы создать на валу, поднимаясь по ступенькам 3 приводного колеса 2, такой крутящий момент, который будет достаточен для подкапывания рядка картофеля, подачи и продвижению его по транспортеру. Комбайн также может приводиться в движение мотоблоком, или на нем может устанавливаться малой мощности двигатель с приводом через зубчатое колесо 21. Комбайном возможна уборка свеклы, моркови,посадка картофеля и ее окучивание. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.

МПК / Метки

МПК: A01D 17/00

Метки: картофелеуборочный, фермера, комбайн
