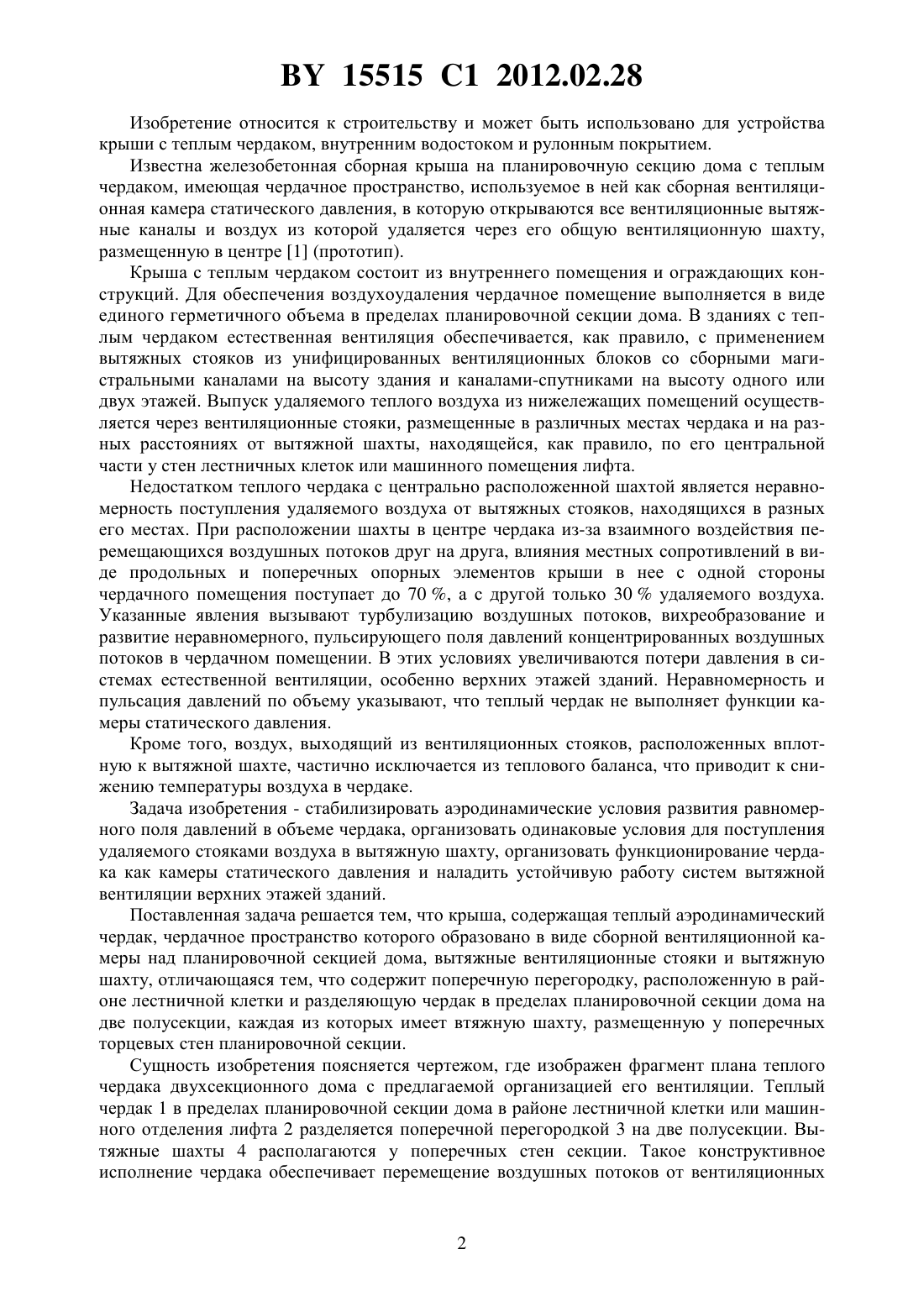

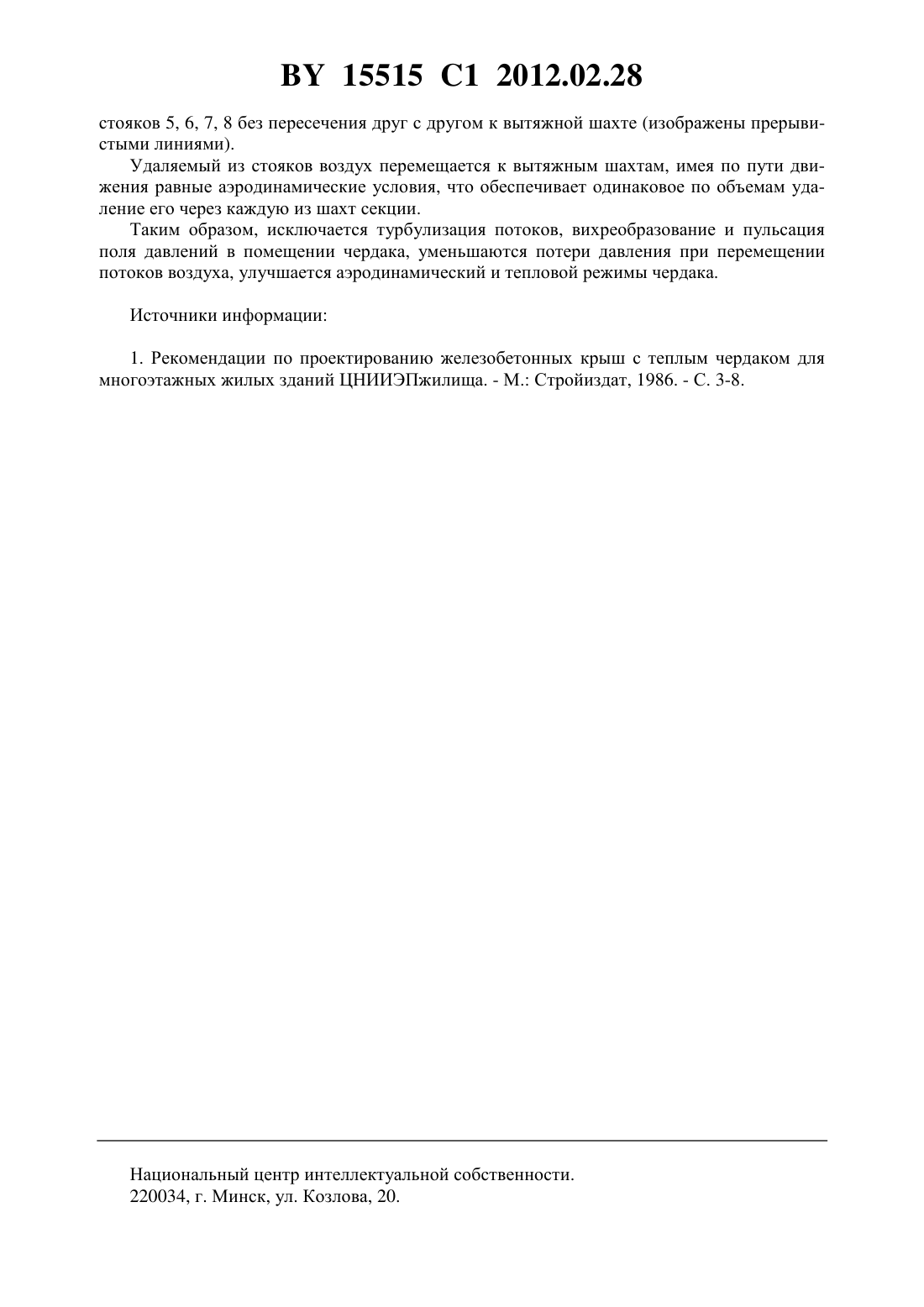

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Протасевич Анатолий Михайлович Якимович Дмитрий Дмитриевич(73) Патентообладатель Белорусский национальный технический университет(56) Рекомендации по проектированию железобетонных крыш с теплым чердаком для многоэтажных жилых зданий. М. Стройиздат, 1987. - С. 3-8.1784800 1, 1992.1649080 1, 1991.1758193 1, 1992.1717773 1, 1992.1617264 1, 1990.1527403 1, 1989.(57) Крыша, содержащая теплый аэродинамический чердак, чердачное пространство которого образовано в виде сборной вентиляционной камеры над планировочной секцией дома, вытяжные вентиляционные стояки и вытяжную шахту, отличающаяся тем, что содержит поперечную перегородку, расположенную в районе лестничной клетки и разделяющую чердак в пределах планировочной секции дома на две полусекции, каждая из которых имеет вытяжную шахту, размещенную у поперечных торцевых стен планировочной секции. 15515 1 2012.02.28 Изобретение относится к строительству и может быть использовано для устройства крыши с теплым чердаком, внутренним водостоком и рулонным покрытием. Известна железобетонная сборная крыша на планировочную секцию дома с теплым чердаком, имеющая чердачное пространство, используемое в ней как сборная вентиляционная камера статического давления, в которую открываются все вентиляционные вытяжные каналы и воздух из которой удаляется через его общую вентиляционную шахту,размещенную в центре 1 (прототип). Крыша с теплым чердаком состоит из внутреннего помещения и ограждающих конструкций. Для обеспечения воздухоудаления чердачное помещение выполняется в виде единого герметичного объема в пределах планировочной секции дома. В зданиях с теплым чердаком естественная вентиляция обеспечивается, как правило, с применением вытяжных стояков из унифицированных вентиляционных блоков со сборными магистральными каналами на высоту здания и каналами-спутниками на высоту одного или двух этажей. Выпуск удаляемого теплого воздуха из нижележащих помещений осуществляется через вентиляционные стояки, размещенные в различных местах чердака и на разных расстояниях от вытяжной шахты, находящейся, как правило, по его центральной части у стен лестничных клеток или машинного помещения лифта. Недостатком теплого чердака с центрально расположенной шахтой является неравномерность поступления удаляемого воздуха от вытяжных стояков, находящихся в разных его местах. При расположении шахты в центре чердака из-за взаимного воздействия перемещающихся воздушных потоков друг на друга, влияния местных сопротивлений в виде продольных и поперечных опорных элементов крыши в нее с одной стороны чердачного помещения поступает до 70 , а с другой только 30 удаляемого воздуха. Указанные явления вызывают турбулизацию воздушных потоков, вихреобразование и развитие неравномерного, пульсирующего поля давлений концентрированных воздушных потоков в чердачном помещении. В этих условиях увеличиваются потери давления в системах естественной вентиляции, особенно верхних этажей зданий. Неравномерность и пульсация давлений по объему указывают, что теплый чердак не выполняет функции камеры статического давления. Кроме того, воздух, выходящий из вентиляционных стояков, расположенных вплотную к вытяжной шахте, частично исключается из теплового баланса, что приводит к снижению температуры воздуха в чердаке. Задача изобретения - стабилизировать аэродинамические условия развития равномерного поля давлений в объеме чердака, организовать одинаковые условия для поступления удаляемого стояками воздуха в вытяжную шахту, организовать функционирование чердака как камеры статического давления и наладить устойчивую работу систем вытяжной вентиляции верхних этажей зданий. Поставленная задача решается тем, что крыша, содержащая теплый аэродинамический чердак, чердачное пространство которого образовано в виде сборной вентиляционной камеры над планировочной секцией дома, вытяжные вентиляционные стояки и вытяжную шахту, отличающаяся тем, что содержит поперечную перегородку, расположенную в районе лестничной клетки и разделяющую чердак в пределах планировочной секции дома на две полусекции, каждая из которых имеет втяжную шахту, размещенную у поперечных торцевых стен планировочной секции. Сущность изобретения поясняется чертежом, где изображен фрагмент плана теплого чердака двухсекционного дома с предлагаемой организацией его вентиляции. Теплый чердак 1 в пределах планировочной секции дома в районе лестничной клетки или машинного отделения лифта 2 разделяется поперечной перегородкой 3 на две полусекции. Вытяжные шахты 4 располагаются у поперечных стен секции. Такое конструктивное исполнение чердака обеспечивает перемещение воздушных потоков от вентиляционных 15515 1 2012.02.28 стояков 5, 6, 7, 8 без пересечения друг с другом к вытяжной шахте (изображены прерывистыми линиями). Удаляемый из стояков воздух перемещается к вытяжным шахтам, имея по пути движения равные аэродинамические условия, что обеспечивает одинаковое по объемам удаление его через каждую из шахт секции. Таким образом, исключается турбулизация потоков, вихреобразование и пульсация поля давлений в помещении чердака, уменьшаются потери давления при перемещении потоков воздуха, улучшается аэродинамический и тепловой режимы чердака. Источники информации 1. Рекомендации по проектированию железобетонных крыш с теплым чердаком для многоэтажных жилых зданий ЦНИИЭПжилища. - М. Стройиздат, 1986. - С. 3-8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
