Самоходный зерноуборочный комбайн

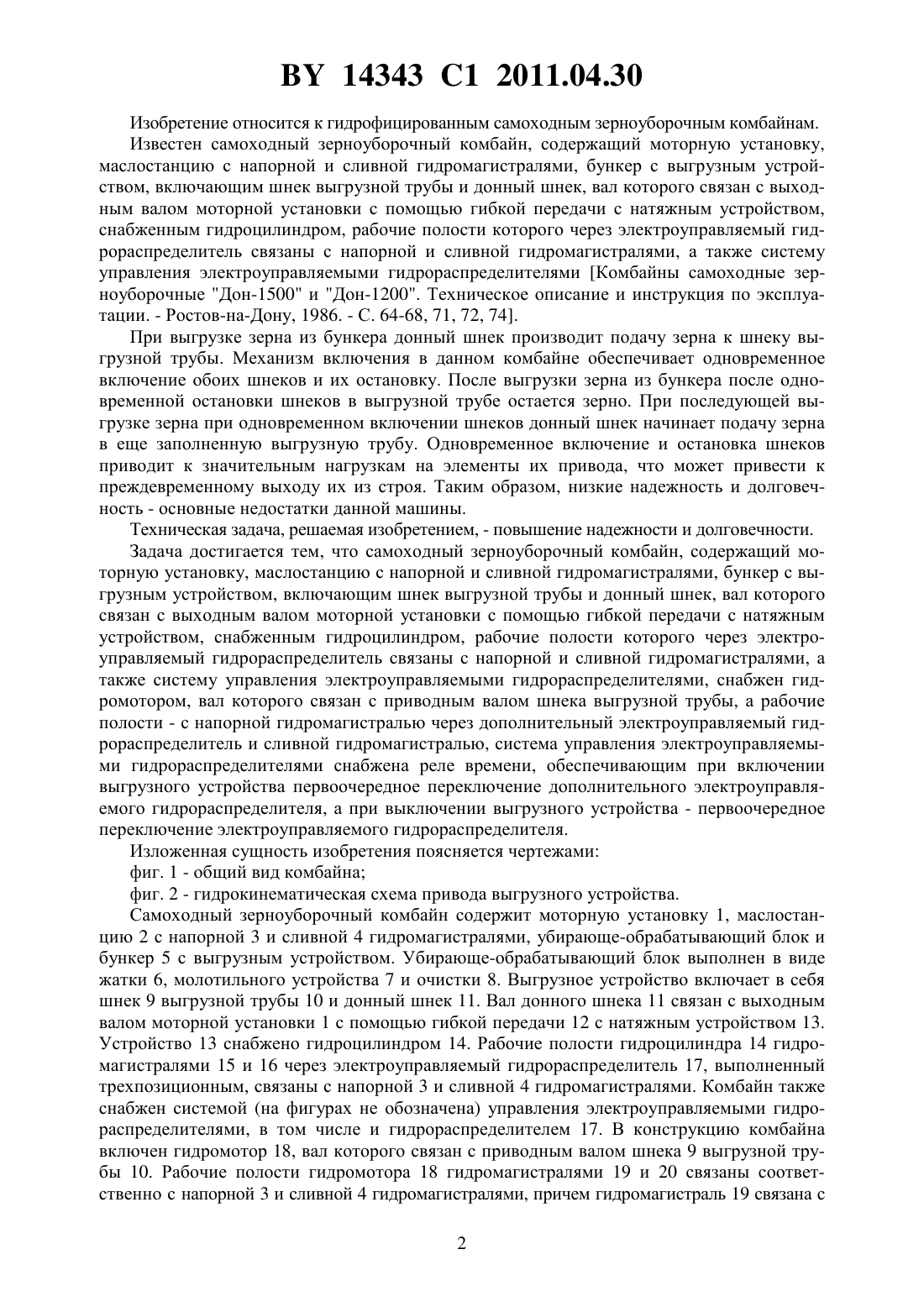

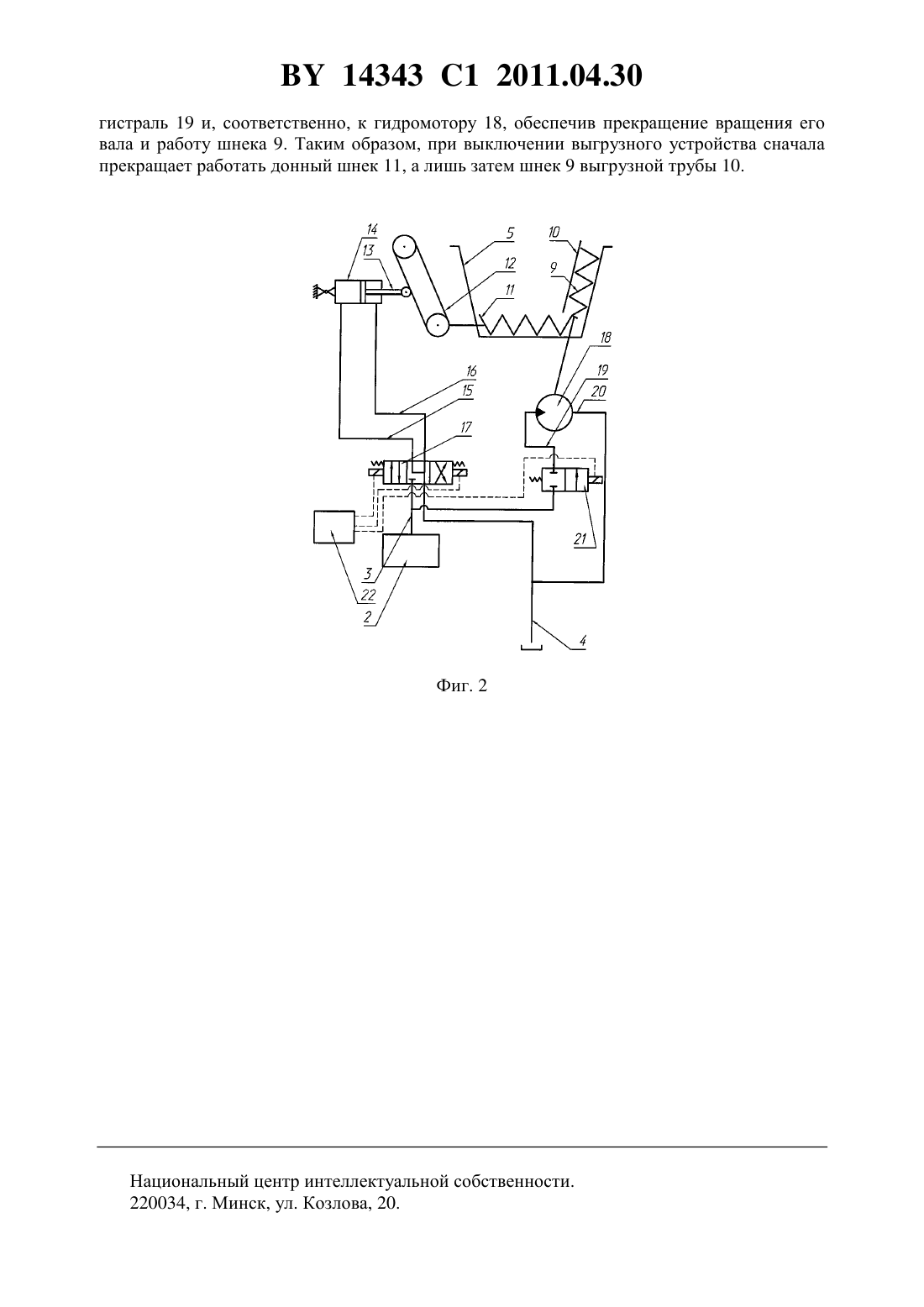

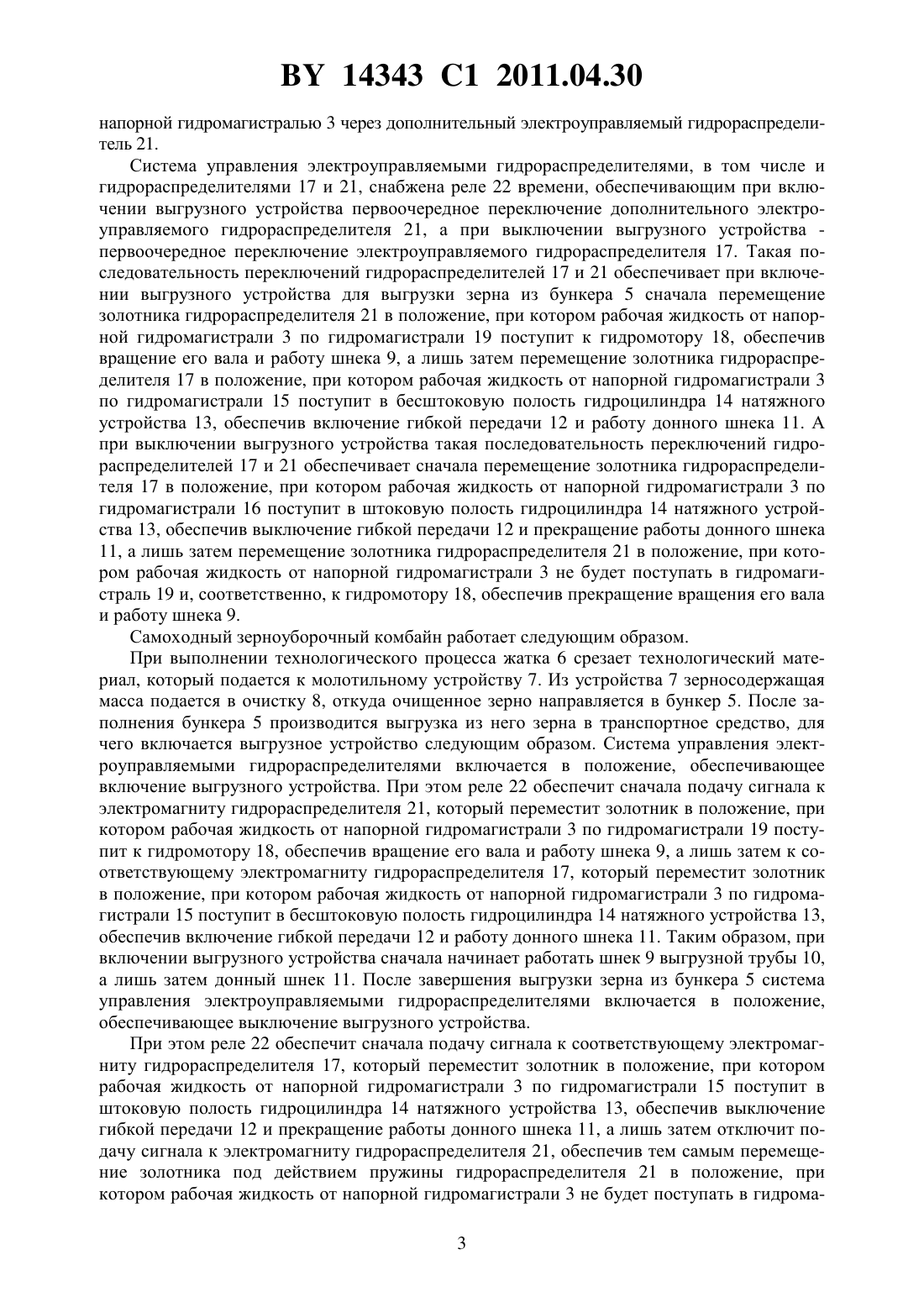

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Подрез Вячеслав Владимирович Поздняков Юрий Михайлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) Самоходный зерноуборочный комбайн, содержащий моторную установку, маслостанцию с напорной и сливной гидромагистралями, бункер с выгрузным устройством, включающим шнек выгрузной трубы и донный шнек, вал которого связан с выходным валом моторной установки с помощью гибкой передачи с натяжным устройством, снабженным гидроцилиндром, рабочие полости которого через электроуправляемый гидрораспределитель связаны с напорной и сливной гидромагистралями, а также систему управления электроуправляемыми гидрораспределителями, отличающийся тем, что снабжен гидромотором, вал которого связан с приводным валом шнека выгрузной трубы, а рабочие полости - с напорной гидромагистралью через дополнительный электроуправляемый гидрораспределитель и сливной гидромагистралью, система управления электроуправляемыми гидрораспределителями снабжена реле времени, обеспечивающим при включении выгрузного устройства первоочередное переключение дополнительного электроуправляемого гидрораспределителя, а при выключении выгрузного устройства - первоочередное переключение электроуправляемого гидрораспределителя. 14343 1 2011.04.30 Изобретение относится к гидрофицированным самоходным зерноуборочным комбайнам. Известен самоходный зерноуборочный комбайн, содержащий моторную установку,маслостанцию с напорной и сливной гидромагистралями, бункер с выгрузным устройством, включающим шнек выгрузной трубы и донный шнек, вал которого связан с выходным валом моторной установки с помощью гибкой передачи с натяжным устройством,снабженным гидроцилиндром, рабочие полости которого через электроуправляемый гидрораспределитель связаны с напорной и сливной гидромагистралями, а также систему управления электроуправляемыми гидрораспределителями Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 64-68, 71, 72, 74. При выгрузке зерна из бункера донный шнек производит подачу зерна к шнеку выгрузной трубы. Механизм включения в данном комбайне обеспечивает одновременное включение обоих шнеков и их остановку. После выгрузки зерна из бункера после одновременной остановки шнеков в выгрузной трубе остается зерно. При последующей выгрузке зерна при одновременном включении шнеков донный шнек начинает подачу зерна в еще заполненную выгрузную трубу. Одновременное включение и остановка шнеков приводит к значительным нагрузкам на элементы их привода, что может привести к преждевременному выходу их из строя. Таким образом, низкие надежность и долговечность - основные недостатки данной машины. Техническая задача, решаемая изобретением, - повышение надежности и долговечности. Задача достигается тем, что самоходный зерноуборочный комбайн, содержащий моторную установку, маслостанцию с напорной и сливной гидромагистралями, бункер с выгрузным устройством, включающим шнек выгрузной трубы и донный шнек, вал которого связан с выходным валом моторной установки с помощью гибкой передачи с натяжным устройством, снабженным гидроцилиндром, рабочие полости которого через электроуправляемый гидрораспределитель связаны с напорной и сливной гидромагистралями, а также систему управления электроуправляемыми гидрораспределителями, снабжен гидромотором, вал которого связан с приводным валом шнека выгрузной трубы, а рабочие полости - с напорной гидромагистралью через дополнительный электроуправляемый гидрораспределитель и сливной гидромагистралью, система управления электроуправляемыми гидрораспределителями снабжена реле времени, обеспечивающим при включении выгрузного устройства первоочередное переключение дополнительного электроуправляемого гидрораспределителя, а при выключении выгрузного устройства - первоочередное переключение электроуправляемого гидрораспределителя. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид комбайна фиг. 2 - гидрокинематическая схема привода выгрузного устройства. Самоходный зерноуборочный комбайн содержит моторную установку 1, маслостанцию 2 с напорной 3 и сливной 4 гидромагистралями, убирающе-обрабатывающий блок и бункер 5 с выгрузным устройством. Убирающе-обрабатывающий блок выполнен в виде жатки 6, молотильного устройства 7 и очистки 8. Выгрузное устройство включает в себя шнек 9 выгрузной трубы 10 и донный шнек 11. Вал донного шнека 11 связан с выходным валом моторной установки 1 с помощью гибкой передачи 12 с натяжным устройством 13. Устройство 13 снабжено гидроцилиндром 14. Рабочие полости гидроцилиндра 14 гидромагистралями 15 и 16 через электроуправляемый гидрораспределитель 17, выполненный трехпозиционным, связаны с напорной 3 и сливной 4 гидромагистралями. Комбайн также снабжен системой (на фигурах не обозначена) управления электроуправляемыми гидрораспределителями, в том числе и гидрораспределителем 17. В конструкцию комбайна включен гидромотор 18, вал которого связан с приводным валом шнека 9 выгрузной трубы 10. Рабочие полости гидромотора 18 гидромагистралями 19 и 20 связаны соответственно с напорной 3 и сливной 4 гидромагистралями, причем гидромагистраль 19 связана с 2 14343 1 2011.04.30 напорной гидромагистралью 3 через дополнительный электроуправляемый гидрораспределитель 21. Система управления электроуправляемыми гидрораспределителями, в том числе и гидрораспределителями 17 и 21, снабжена реле 22 времени, обеспечивающим при включении выгрузного устройства первоочередное переключение дополнительного электроуправляемого гидрораспределителя 21, а при выключении выгрузного устройства первоочередное переключение электроуправляемого гидрораспределителя 17. Такая последовательность переключений гидрораспределителей 17 и 21 обеспечивает при включении выгрузного устройства для выгрузки зерна из бункера 5 сначала перемещение золотника гидрораспределителя 21 в положение, при котором рабочая жидкость от напорной гидромагистрали 3 по гидромагистрали 19 поступит к гидромотору 18, обеспечив вращение его вала и работу шнека 9, а лишь затем перемещение золотника гидрораспределителя 17 в положение, при котором рабочая жидкость от напорной гидромагистрали 3 по гидромагистрали 15 поступит в бесштоковую полость гидроцилиндра 14 натяжного устройства 13, обеспечив включение гибкой передачи 12 и работу донного шнека 11. А при выключении выгрузного устройства такая последовательность переключений гидрораспределителей 17 и 21 обеспечивает сначала перемещение золотника гидрораспределителя 17 в положение, при котором рабочая жидкость от напорной гидромагистрали 3 по гидромагистрали 16 поступит в штоковую полость гидроцилиндра 14 натяжного устройства 13, обеспечив выключение гибкой передачи 12 и прекращение работы донного шнека 11, а лишь затем перемещение золотника гидрораспределителя 21 в положение, при котором рабочая жидкость от напорной гидромагистрали 3 не будет поступать в гидромагистраль 19 и, соответственно, к гидромотору 18, обеспечив прекращение вращения его вала и работу шнека 9. Самоходный зерноуборочный комбайн работает следующим образом. При выполнении технологического процесса жатка 6 срезает технологический материал, который подается к молотильному устройству 7. Из устройства 7 зерносодержащая масса подается в очистку 8, откуда очищенное зерно направляется в бункер 5. После заполнения бункера 5 производится выгрузка из него зерна в транспортное средство, для чего включается выгрузное устройство следующим образом. Система управления электроуправляемыми гидрораспределителями включается в положение, обеспечивающее включение выгрузного устройства. При этом реле 22 обеспечит сначала подачу сигнала к электромагниту гидрораспределителя 21, который переместит золотник в положение, при котором рабочая жидкость от напорной гидромагистрали 3 по гидромагистрали 19 поступит к гидромотору 18, обеспечив вращение его вала и работу шнека 9, а лишь затем к соответствующему электромагниту гидрораспределителя 17, который переместит золотник в положение, при котором рабочая жидкость от напорной гидромагистрали 3 по гидромагистрали 15 поступит в бесштоковую полость гидроцилиндра 14 натяжного устройства 13,обеспечив включение гибкой передачи 12 и работу донного шнека 11. Таким образом, при включении выгрузного устройства сначала начинает работать шнек 9 выгрузной трубы 10,а лишь затем донный шнек 11. После завершения выгрузки зерна из бункера 5 система управления электроуправляемыми гидрораспределителями включается в положение,обеспечивающее выключение выгрузного устройства. При этом реле 22 обеспечит сначала подачу сигнала к соответствующему электромагниту гидрораспределителя 17, который переместит золотник в положение, при котором рабочая жидкость от напорной гидромагистрали 3 по гидромагистрали 15 поступит в штоковую полость гидроцилиндра 14 натяжного устройства 13, обеспечив выключение гибкой передачи 12 и прекращение работы донного шнека 11, а лишь затем отключит подачу сигнала к электромагниту гидрораспределителя 21, обеспечив тем самым перемещение золотника под действием пружины гидрораспределителя 21 в положение, при котором рабочая жидкость от напорной гидромагистрали 3 не будет поступать в гидрома 3 14343 1 2011.04.30 гистраль 19 и, соответственно, к гидромотору 18, обеспечив прекращение вращения его вала и работу шнека 9. Таким образом, при выключении выгрузного устройства сначала прекращает работать донный шнек 11, а лишь затем шнек 9 выгрузной трубы 10. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
