Самоходный полевой измельчитель

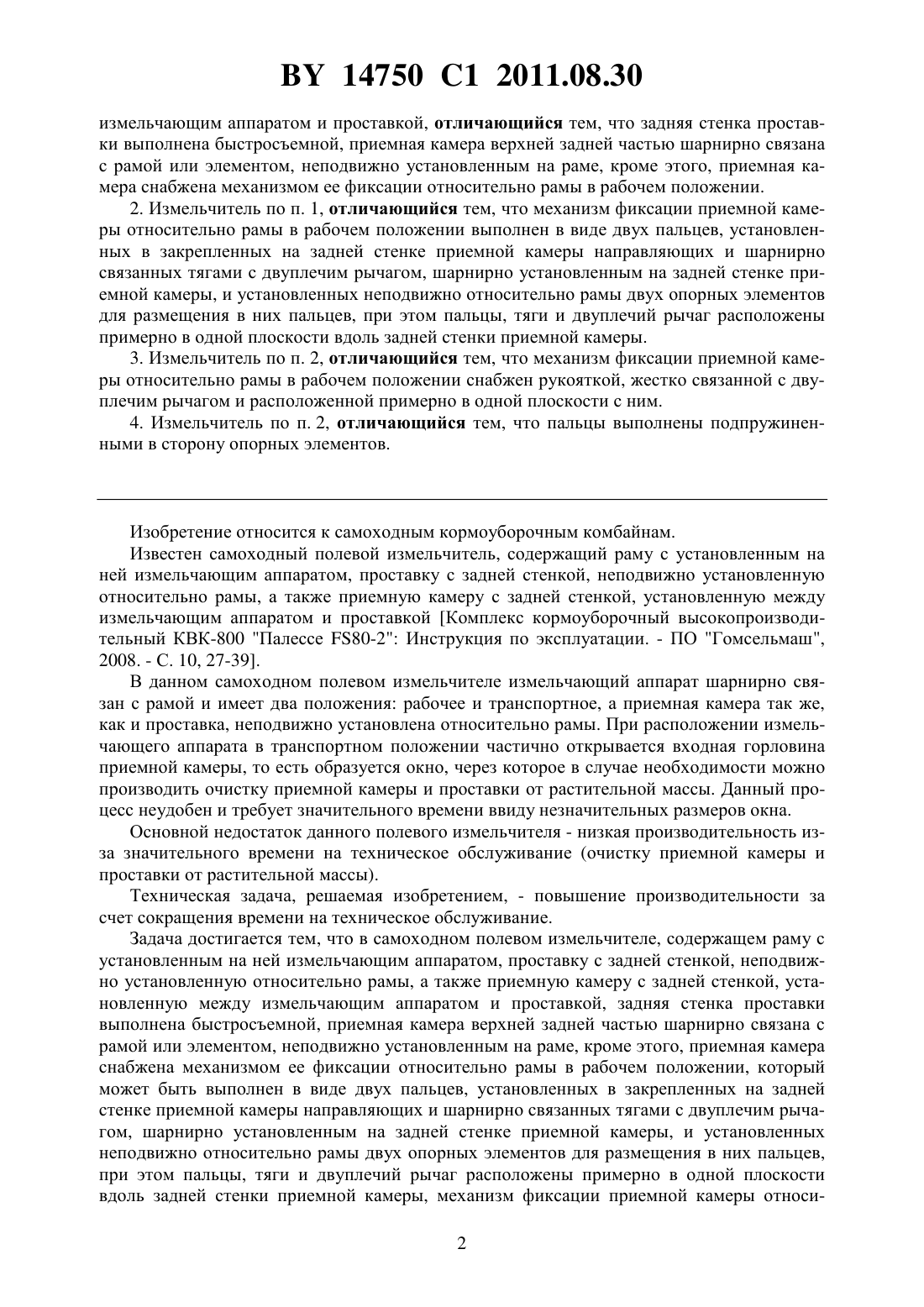

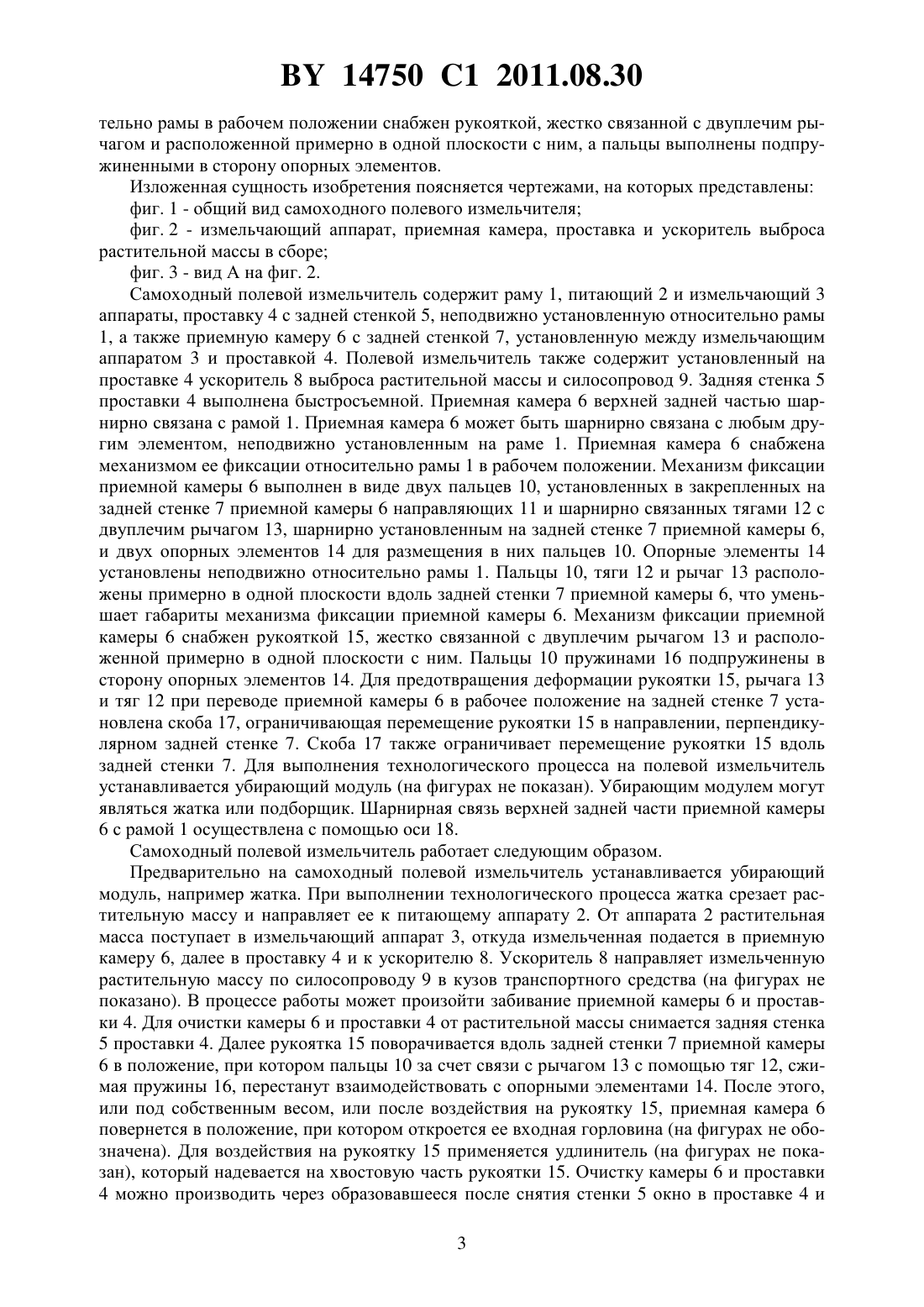

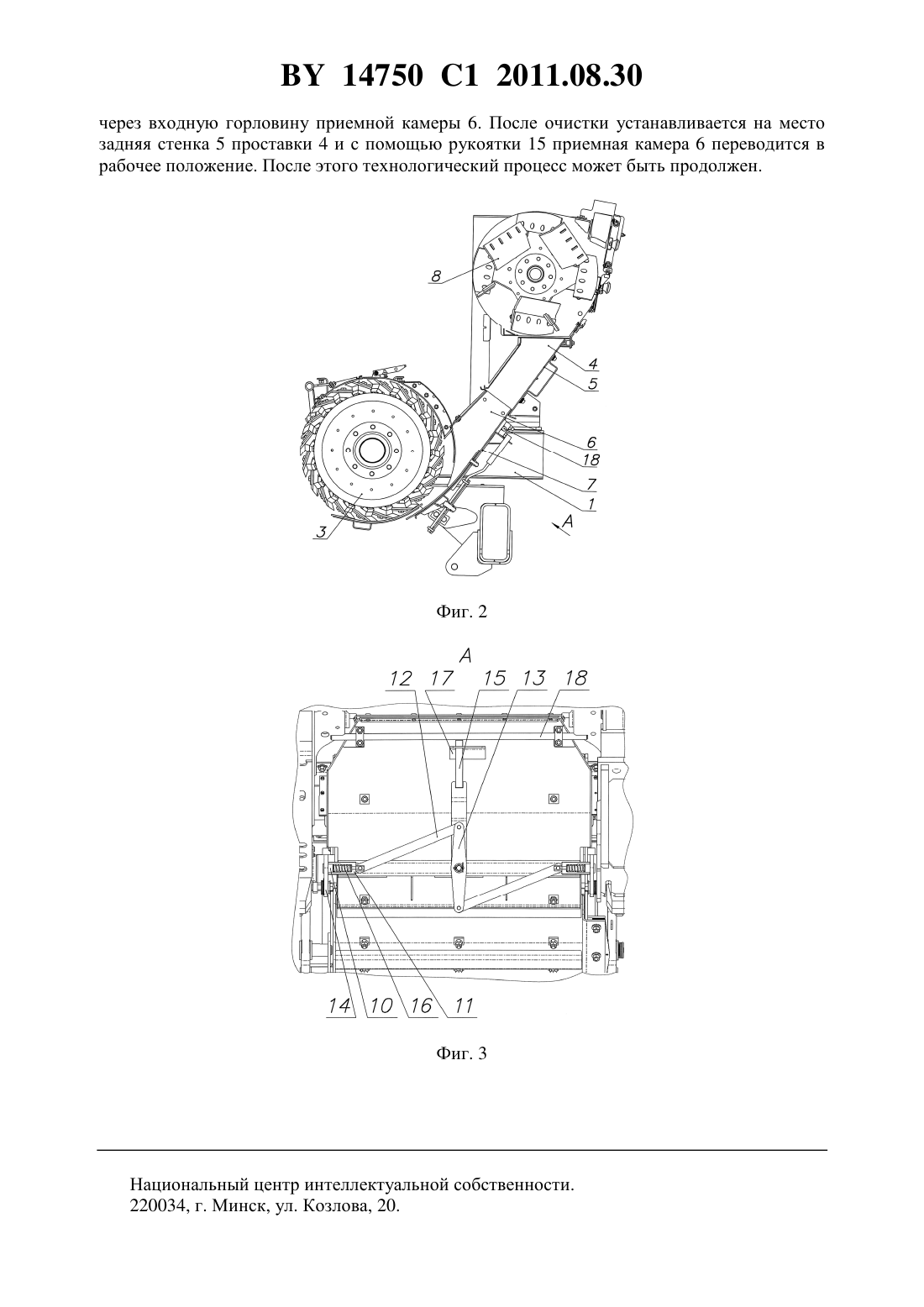

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Рехлицкий Олег Валентинович Агиевич Василий Михайлович Дубенецкий Павел Михайлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(56) Комплекс кормоуборочный высокопроизводительный КВК-800 Палессе 80-2. Инструкция по эксплуатации. ПО Гомсельмаш, 2000, С. 10, 27-38.2347617 1, 2009.10646 1, 2008.008197 1, 2006.(57) 1. Самоходный полевой измельчитель, содержащий раму с установленным на ней измельчающим аппаратом, проставку с задней стенкой, неподвижно установленную относительно рамы, а также приемную камеру с задней стенкой, установленную между 14750 1 2011.08.30 измельчающим аппаратом и проставкой, отличающийся тем, что задняя стенка проставки выполнена быстросъемной, приемная камера верхней задней частью шарнирно связана с рамой или элементом, неподвижно установленным на раме, кроме этого, приемная камера снабжена механизмом ее фиксации относительно рамы в рабочем положении. 2. Измельчитель по п. 1, отличающийся тем, что механизм фиксации приемной камеры относительно рамы в рабочем положении выполнен в виде двух пальцев, установленных в закрепленных на задней стенке приемной камеры направляющих и шарнирно связанных тягами с двуплечим рычагом, шарнирно установленным на задней стенке приемной камеры, и установленных неподвижно относительно рамы двух опорных элементов для размещения в них пальцев, при этом пальцы, тяги и двуплечий рычаг расположены примерно в одной плоскости вдоль задней стенки приемной камеры. 3. Измельчитель по п. 2, отличающийся тем, что механизм фиксации приемной камеры относительно рамы в рабочем положении снабжен рукояткой, жестко связанной с двуплечим рычагом и расположенной примерно в одной плоскости с ним. 4. Измельчитель по п. 2, отличающийся тем, что пальцы выполнены подпружиненными в сторону опорных элементов. Изобретение относится к самоходным кормоуборочным комбайнам. Известен самоходный полевой измельчитель, содержащий раму с установленным на ней измельчающим аппаратом, проставку с задней стенкой, неподвижно установленную относительно рамы, а также приемную камеру с задней стенкой, установленную между измельчающим аппаратом и проставкой Комплекс кормоуборочный высокопроизводительный КВК-800 Палессе 80-2 Инструкция по эксплуатации. - ПО Гомсельмаш,2008. - С. 10, 27-39. В данном самоходном полевом измельчителе измельчающий аппарат шарнирно связан с рамой и имеет два положения рабочее и транспортное, а приемная камера так же,как и проставка, неподвижно установлена относительно рамы. При расположении измельчающего аппарата в транспортном положении частично открывается входная горловина приемной камеры, то есть образуется окно, через которое в случае необходимости можно производить очистку приемной камеры и проставки от растительной массы. Данный процесс неудобен и требует значительного времени ввиду незначительных размеров окна. Основной недостаток данного полевого измельчителя - низкая производительность изза значительного времени на техническое обслуживание (очистку приемной камеры и проставки от растительной массы). Техническая задача, решаемая изобретением, - повышение производительности за счет сокращения времени на техническое обслуживание. Задача достигается тем, что в самоходном полевом измельчителе, содержащем раму с установленным на ней измельчающим аппаратом, проставку с задней стенкой, неподвижно установленную относительно рамы, а также приемную камеру с задней стенкой, установленную между измельчающим аппаратом и проставкой, задняя стенка проставки выполнена быстросъемной, приемная камера верхней задней частью шарнирно связана с рамой или элементом, неподвижно установленным на раме, кроме этого, приемная камера снабжена механизмом ее фиксации относительно рамы в рабочем положении, который может быть выполнен в виде двух пальцев, установленных в закрепленных на задней стенке приемной камеры направляющих и шарнирно связанных тягами с двуплечим рычагом, шарнирно установленным на задней стенке приемной камеры, и установленных неподвижно относительно рамы двух опорных элементов для размещения в них пальцев,при этом пальцы, тяги и двуплечий рычаг расположены примерно в одной плоскости вдоль задней стенки приемной камеры, механизм фиксации приемной камеры относи 2 14750 1 2011.08.30 тельно рамы в рабочем положении снабжен рукояткой, жестко связанной с двуплечим рычагом и расположенной примерно в одной плоскости с ним, а пальцы выполнены подпружиненными в сторону опорных элементов. Изложенная сущность изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид самоходного полевого измельчителя фиг. 2 - измельчающий аппарат, приемная камера, проставка и ускоритель выброса растительной массы в сборе фиг. 3 - вид А на фиг. 2. Самоходный полевой измельчитель содержит раму 1, питающий 2 и измельчающий 3 аппараты, проставку 4 с задней стенкой 5, неподвижно установленную относительно рамы 1, а также приемную камеру 6 с задней стенкой 7, установленную между измельчающим аппаратом 3 и проставкой 4. Полевой измельчитель также содержит установленный на проставке 4 ускоритель 8 выброса растительной массы и силосопровод 9. Задняя стенка 5 проставки 4 выполнена быстросъемной. Приемная камера 6 верхней задней частью шарнирно связана с рамой 1. Приемная камера 6 может быть шарнирно связана с любым другим элементом, неподвижно установленным на раме 1. Приемная камера 6 снабжена механизмом ее фиксации относительно рамы 1 в рабочем положении. Механизм фиксации приемной камеры 6 выполнен в виде двух пальцев 10, установленных в закрепленных на задней стенке 7 приемной камеры 6 направляющих 11 и шарнирно связанных тягами 12 с двуплечим рычагом 13, шарнирно установленным на задней стенке 7 приемной камеры 6,и двух опорных элементов 14 для размещения в них пальцев 10. Опорные элементы 14 установлены неподвижно относительно рамы 1. Пальцы 10, тяги 12 и рычаг 13 расположены примерно в одной плоскости вдоль задней стенки 7 приемной камеры 6, что уменьшает габариты механизма фиксации приемной камеры 6. Механизм фиксации приемной камеры 6 снабжен рукояткой 15, жестко связанной с двуплечим рычагом 13 и расположенной примерно в одной плоскости с ним. Пальцы 10 пружинами 16 подпружинены в сторону опорных элементов 14. Для предотвращения деформации рукоятки 15, рычага 13 и тяг 12 при переводе приемной камеры 6 в рабочее положение на задней стенке 7 установлена скоба 17, ограничивающая перемещение рукоятки 15 в направлении, перпендикулярном задней стенке 7. Скоба 17 также ограничивает перемещение рукоятки 15 вдоль задней стенки 7. Для выполнения технологического процесса на полевой измельчитель устанавливается убирающий модуль (на фигурах не показан). Убирающим модулем могут являться жатка или подборщик. Шарнирная связь верхней задней части приемной камеры 6 с рамой 1 осуществлена с помощью оси 18. Самоходный полевой измельчитель работает следующим образом. Предварительно на самоходный полевой измельчитель устанавливается убирающий модуль, например жатка. При выполнении технологического процесса жатка срезает растительную массу и направляет ее к питающему аппарату 2. От аппарата 2 растительная масса поступает в измельчающий аппарат 3, откуда измельченная подается в приемную камеру 6, далее в проставку 4 и к ускорителю 8. Ускоритель 8 направляет измельченную растительную массу по силосопроводу 9 в кузов транспортного средства (на фигурах не показано). В процессе работы может произойти забивание приемной камеры 6 и проставки 4. Для очистки камеры 6 и проставки 4 от растительной массы снимается задняя стенка 5 проставки 4. Далее рукоятка 15 поворачивается вдоль задней стенки 7 приемной камеры 6 в положение, при котором пальцы 10 за счет связи с рычагом 13 с помощью тяг 12, сжимая пружины 16, перестанут взаимодействовать с опорными элементами 14. После этого,или под собственным весом, или после воздействия на рукоятку 15, приемная камера 6 повернется в положение, при котором откроется ее входная горловина (на фигурах не обозначена). Для воздействия на рукоятку 15 применяется удлинитель (на фигурах не показан), который надевается на хвостовую часть рукоятки 15. Очистку камеры 6 и проставки 4 можно производить через образовавшееся после снятия стенки 5 окно в проставке 4 и 3 14750 1 2011.08.30 через входную горловину приемной камеры 6. После очистки устанавливается на место задняя стенка 5 проставки 4 и с помощью рукоятки 15 приемная камера 6 переводится в рабочее положение. После этого технологический процесс может быть продолжен. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
