Диско-зубовый рабочий орган культиватора-гребнеобразователя-окучника

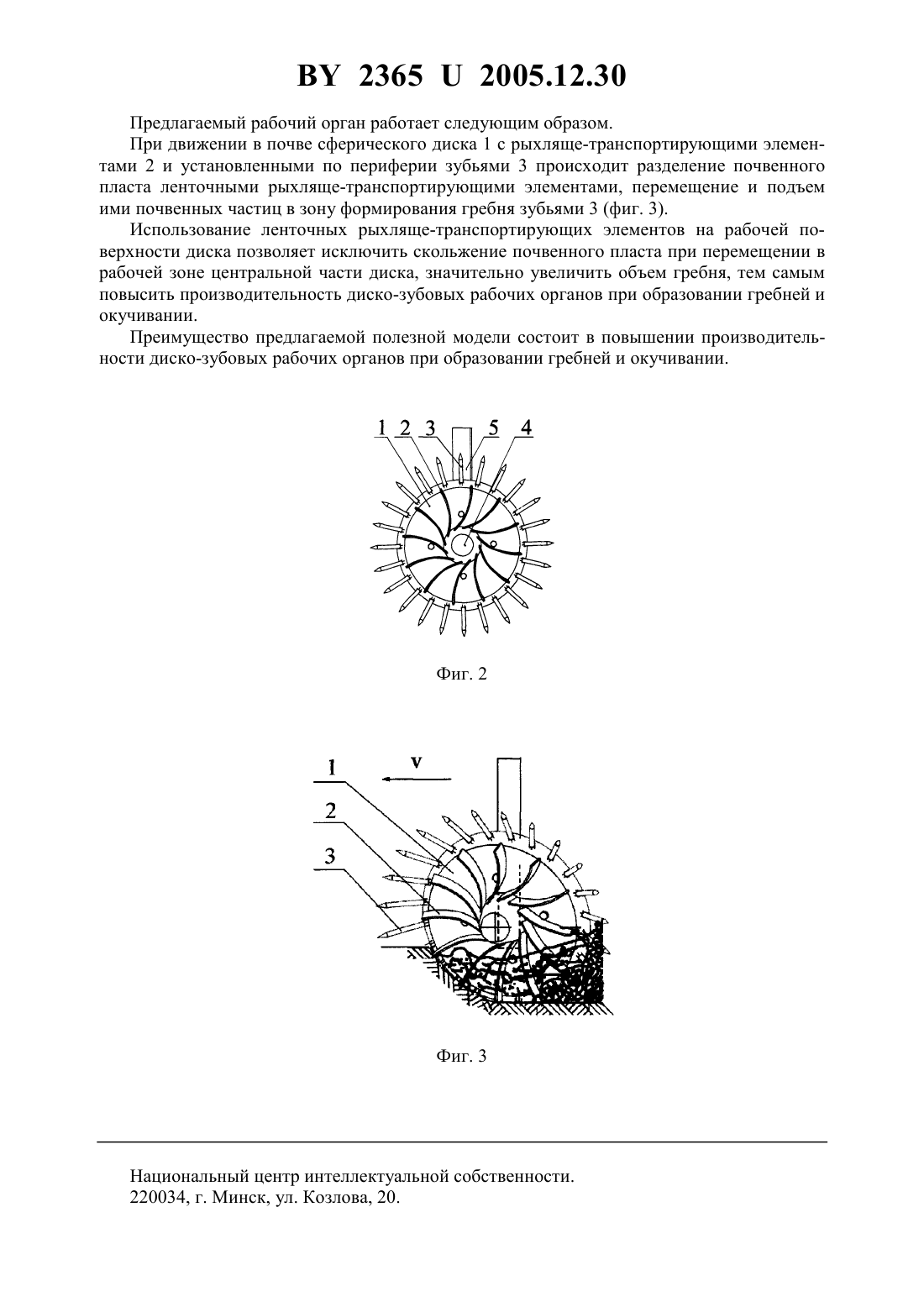

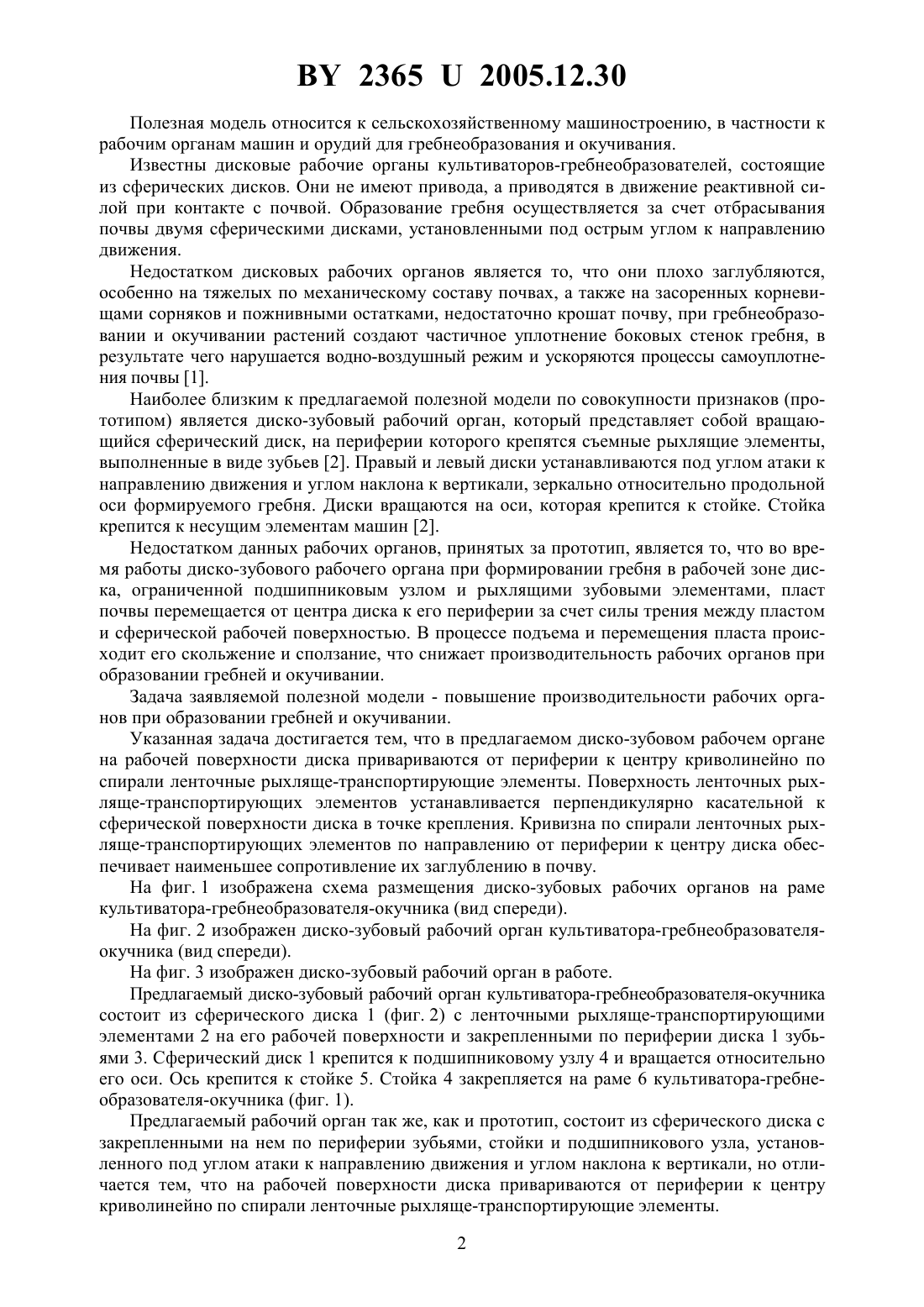

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Клименко Владимир Иванович Петровец Владимир Романович Чайчиц Николай Васильевич Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Диско-зубовый рабочий орган культиватора-гребнеобразователя-окучника, включающий сферический диск с закрепленными на нем по периферии зубьями, стойку и подшипниковый узел, установленный под углом атаки к направлению движения и углом наклона к вертикали, отличающийся тем, что на рабочей поверхности диска привариваются от периферии к центру криволинейно по спирали ленточные рыхляще-транспортирующие элементы. 23652005.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к рабочим органам машин и орудий для гребнеобразования и окучивания. Известны дисковые рабочие органы культиваторов-гребнеобразователей, состоящие из сферических дисков. Они не имеют привода, а приводятся в движение реактивной силой при контакте с почвой. Образование гребня осуществляется за счет отбрасывания почвы двумя сферическими дисками, установленными под острым углом к направлению движения. Недостатком дисковых рабочих органов является то, что они плохо заглубляются,особенно на тяжелых по механическому составу почвах, а также на засоренных корневищами сорняков и пожнивными остатками, недостаточно крошат почву, при гребнеобразовании и окучивании растений создают частичное уплотнение боковых стенок гребня, в результате чего нарушается водно-воздушный режим и ускоряются процессы самоуплотнения почвы 1. Наиболее близким к предлагаемой полезной модели по совокупности признаков (прототипом) является диско-зубовый рабочий орган, который представляет собой вращающийся сферический диск, на периферии которого крепятся съемные рыхлящие элементы,выполненные в виде зубьев 2. Правый и левый диски устанавливаются под углом атаки к направлению движения и углом наклона к вертикали, зеркально относительно продольной оси формируемого гребня. Диски вращаются на оси, которая крепится к стойке. Стойка крепится к несущим элементам машин 2. Недостатком данных рабочих органов, принятых за прототип, является то, что во время работы диско-зубового рабочего органа при формировании гребня в рабочей зоне диска, ограниченной подшипниковым узлом и рыхлящими зубовыми элементами, пласт почвы перемещается от центра диска к его периферии за счет силы трения между пластом и сферической рабочей поверхностью. В процессе подъема и перемещения пласта происходит его скольжение и сползание, что снижает производительность рабочих органов при образовании гребней и окучивании. Задача заявляемой полезной модели - повышение производительности рабочих органов при образовании гребней и окучивании. Указанная задача достигается тем, что в предлагаемом диско-зубовом рабочем органе на рабочей поверхности диска привариваются от периферии к центру криволинейно по спирали ленточные рыхляще-транспортирующие элементы. Поверхность ленточных рыхляще-транспортирующих элементов устанавливается перпендикулярно касательной к сферической поверхности диска в точке крепления. Кривизна по спирали ленточных рыхляще-транспортирующих элементов по направлению от периферии к центру диска обеспечивает наименьшее сопротивление их заглублению в почву. На фиг. 1 изображена схема размещения диско-зубовых рабочих органов на раме культиватора-гребнеобразователя-окучника (вид спереди). На фиг. 2 изображен диско-зубовый рабочий орган культиватора-гребнеобразователяокучника (вид спереди). На фиг. 3 изображен диско-зубовый рабочий орган в работе. Предлагаемый диско-зубовый рабочий орган культиватора-гребнеобразователя-окучника состоит из сферического диска 1 (фиг. 2) с ленточными рыхляще-транспортирующими элементами 2 на его рабочей поверхности и закрепленными по периферии диска 1 зубьями 3. Сферический диск 1 крепится к подшипниковому узлу 4 и вращается относительно его оси. Ось крепится к стойке 5. Стойка 4 закрепляется на раме 6 культиватора-гребнеобразователя-окучника (фиг. 1). Предлагаемый рабочий орган так же, как и прототип, состоит из сферического диска с закрепленными на нем по периферии зубьями, стойки и подшипникового узла, установленного под углом атаки к направлению движения и углом наклона к вертикали, но отличается тем, что на рабочей поверхности диска привариваются от периферии к центру криволинейно по спирали ленточные рыхляще-транспортирующие элементы. 2 23652005.12.30 Предлагаемый рабочий орган работает следующим образом. При движении в почве сферического диска 1 с рыхляще-транспортирующими элементами 2 и установленными по периферии зубьями 3 происходит разделение почвенного пласта ленточными рыхляще-транспортирующими элементами, перемещение и подъем ими почвенных частиц в зону формирования гребня зубьями 3 (фиг. 3). Использование ленточных рыхляще-транспортирующих элементов на рабочей поверхности диска позволяет исключить скольжение почвенного пласта при перемещении в рабочей зоне центральной части диска, значительно увеличить объем гребня, тем самым повысить производительность диско-зубовых рабочих органов при образовании гребней и окучивании. Преимущество предлагаемой полезной модели состоит в повышении производительности диско-зубовых рабочих органов при образовании гребней и окучивании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
