Измельчитель корнеклубнеплодов

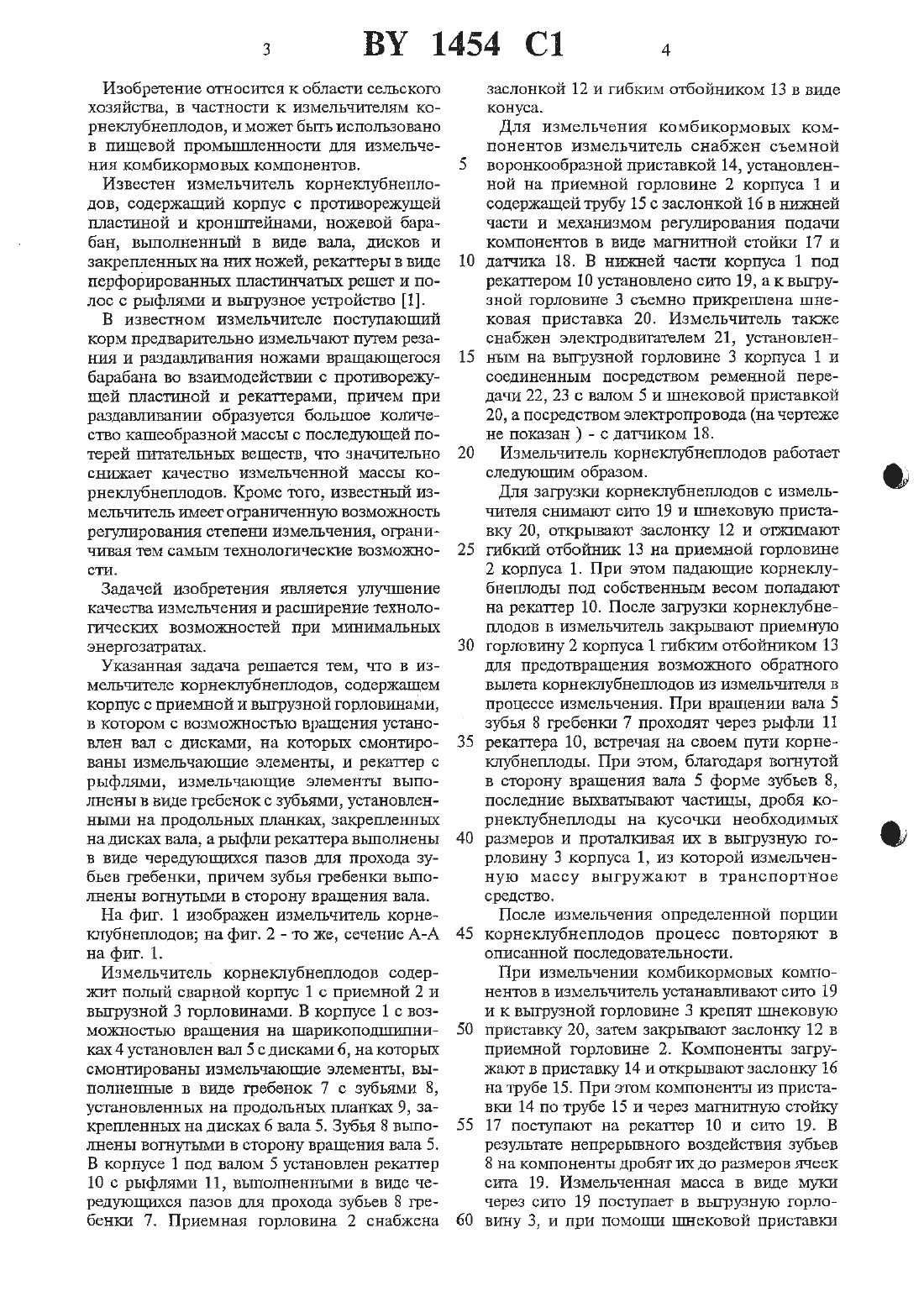

(12) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ1. Измельчитель корнеклубнеплодов, содержацшй корпус с приемной И вьпрузной горловинами, в котором с возможностью вращения установлен вал с дисками, на кото и рекаттер с рыфлями, отличающийся тем, что Измельчающие элементы выполнены в виде гребенок с зубьями, установленными на проч дельных пленках, закрепленных на дисках вала, а рыфли рекаттера вьптоштеньт в виде чередующихся пазов для прохода зубьев гребентш.2. Измельчитель по п. 1, отличающийся тем,что зубья гребенки выполнены вогнутыми в сторону вращения вала.Изобретение относится к области сельского хозяйства, в частности к измельчителям корнеклубнеплодов, и может бьтгь использовано в пищевой промьшшенностн для измельчения комбикормовых компонентов.Известен измельчитель корнеклубнеплодов, содержащий корпус с противорежутцей пластиной и кронштейн-хами, Ножевой барабан, вьшолненный в виде вала, дисков и закрепленных на них ножей, рекатгеры в виде перфорированных пластинчатых решет и полос с рыфлямта И вьпрузное устройство 1.В известном измельчителе поступающий корм предварительно измельчают путем резаъшя и раздавливания ножами вращающегося барабана во взаимодействии с противорежуЩей пластиной и рекатгерами, причем при раздавливании образуется большое К 0 ШЧе ство кашеобразной массы с последующей потерей питательных веществ, что значительно снижает качество измельченной массы корнеютубнеплодов. Кроме того, известньпй измельчитель имеет ограниченную возможность регулирования степени измельчения, ограничивая тем самым технологические возможноСТИ.Задачей изобретения является улучшение качества измельчения и распшрение технологических возможностей при минимальных энергозатратах.Указанная задача решается тем, что в измельчителе корнеклубнеплодов, содержащем корпус с приемной и выгрузной горловинами,в котором с возможностью вращения установлен вал с дисками, на которых смонтированы измельчающие элементы, и рекаттер с рыфлями, измельчающие элементы выполнены в виде гребенок с зубьями, установленньгми на продольных планках, закрепленных на дисках вала, а рыфли рекаттера вьшолнены в виде чередующихся пазов для прохода зубьев гребеьпси, причем зубья гребенки вьшолнены вогнутыми в сторону вращения вала.На фит. 1 изображен измельчитель корнеклубнеплодов на фиг. 2 - то же, сечение А-А на фиг. 1.Измельчитель корнеклубнеплодов содержит полый сварной корпус 1 с приемной 2 и выгрузной 3 горловинами. В корпусе 1 с возможностью вращения на шарикоподшипниках 4 установлен вал 5 с дисками 6, на которых смонтированы измельчающие элементы, выполненные в виде гребенок 7 с зубьями 8,установленных на продольных планка 9, закрепленных на дисках 6 вала 5. Зубья 8 вьшолнены вогнутыми в сторону вращения вала 5. В корпусе 1 под валом 5 установлен рекатгер 10 с рыфлгями 11, вьптолненньтми в виде чередутощтшся пазов для прохода зубьев 8 гребенки 7. Приемная горловина 2 снабженаДля измельчения комбикормовых компонентов измельчитель снабжен съемной воронкообразной приставкой 14, установленной на приемной горловине 2 корпуса 1 и содержащей трубу 15 с заслонкой 16 в лихачей части и механизмом регулирования подачи компонентов в виде магнитной стойки 17 и датчика 18. В нихсней части корпуса 1 под рекатгером 10 установлено сито 19, а к вытрузной горловине 3 съемно прикреплена шнековая приставка 20. Измельчитель также снабжен электродвигателем 21, установленньгм на вьпрузной горловине 3 корпуса 1 и соединенным посредством ременной передачи 22, 23 с валом 5 и шнековой приставкой 20, а посредством электропровода (на чертеже не показан ) - с датчиком 18.Измельчитель корнеклубнеплодов работает следующим образом.Для загрузки корнеклубнеплодов с измельчителя снимают сито 19 и Цтнековуто приставку 20, открывают заслонку 12 и отэкимают гибло/па отбойник 13 на приемной горловине 2 корпуса 1. При этом падающие корнеклубнеплоды под собственным весом попадают на рекаттер 10. После загрузки корнеклубнеплодов в измельчитель закрывают приемную горловш-ту 2 корпуса 1 гибко/ш отбойником 13 для предотвращения возможного обратного вылета корнеклгубнеплодов из измельчителя в процессе измельчения. При вращении вала 5 зубья 8 гребенки 7 проходят через рыфэш 11 рекаттера 10, встречая на своем ПУТИ корнеклубнеплоды. При этом, благодаря вогнутой в сторону вращения вала 5 форме зубьев 8,последние выхватывают частицы, дробя корнеклубнеплоды на кусочки необходимых размеров и проталкивая их в вьпрузную горловину 3 корпуса 1, из которой измельченную массу выгружают в транспортное средство.После измельчения определенной поршаи корнеклубнеплодов процесс повторяют в описанной последовательности.При измельчении комбикормовых компонентов в измельчитель устанавливают сито 19 и к выгрузной горловине З крепят тш-тековую приставку 20, затем закрывают заслонку 12 в приемной горловине 2. Компоненты загружают в приставку 14 И открывают заслонку 16 на трубе 15. При этом компоненты из приставки 14 по трубе 15 и через магнитную стойку 17 поступают на рекатгер 10 и сито 19. В результате непрерывного воздействия зубьев 8 на коштонентът дробят их до размеров ячеек сига 19. Измельченная Масса в виде Муки через сито 19 поступает в вьирузную горловтишу 3, и при помощи Цп-тековой приставки20 выгружают ее в транспортное средство. При израсходовании порции компонентов сшнал от магнитной стойки 17 поступает на датчик 18, отключающий электроды/петель 21.После измельчения определенной порции комбикормовых компонентов процесс повторятогг в описанной последовательности.Использование изобретения в народном хозяйства позволяет УЛУЧЦПГТЬ качество измельчения и расширить технологические возможности измельчителя. При сравните 5 льно малой энергоемкости измельчителя в 3 кВт производительность его достшаег 1,2 т/ч, а металлоемкость составляет 110 кг.Государственное натентнсс ведомство Республики Беларусь.
