Самоходная молотилка

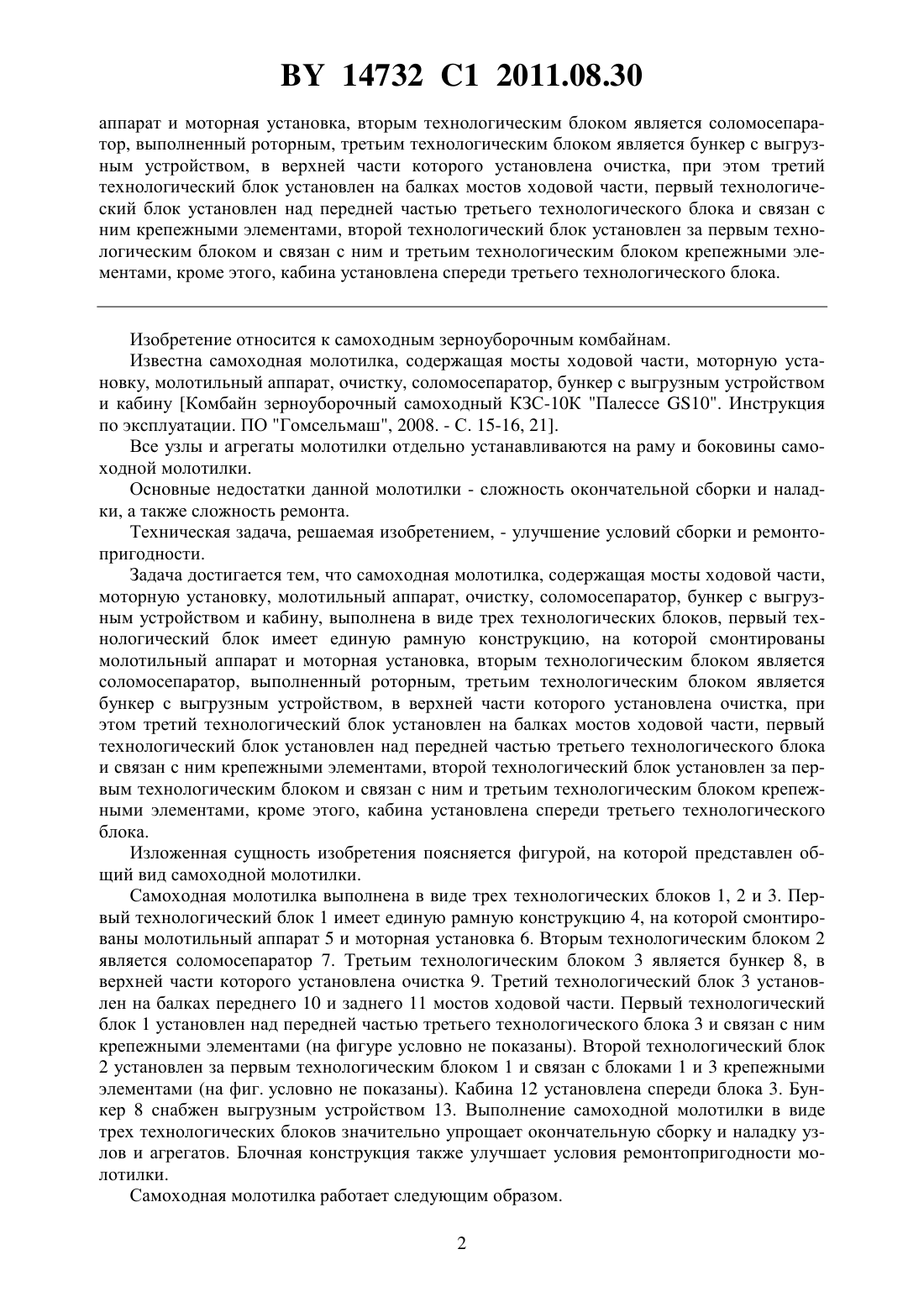

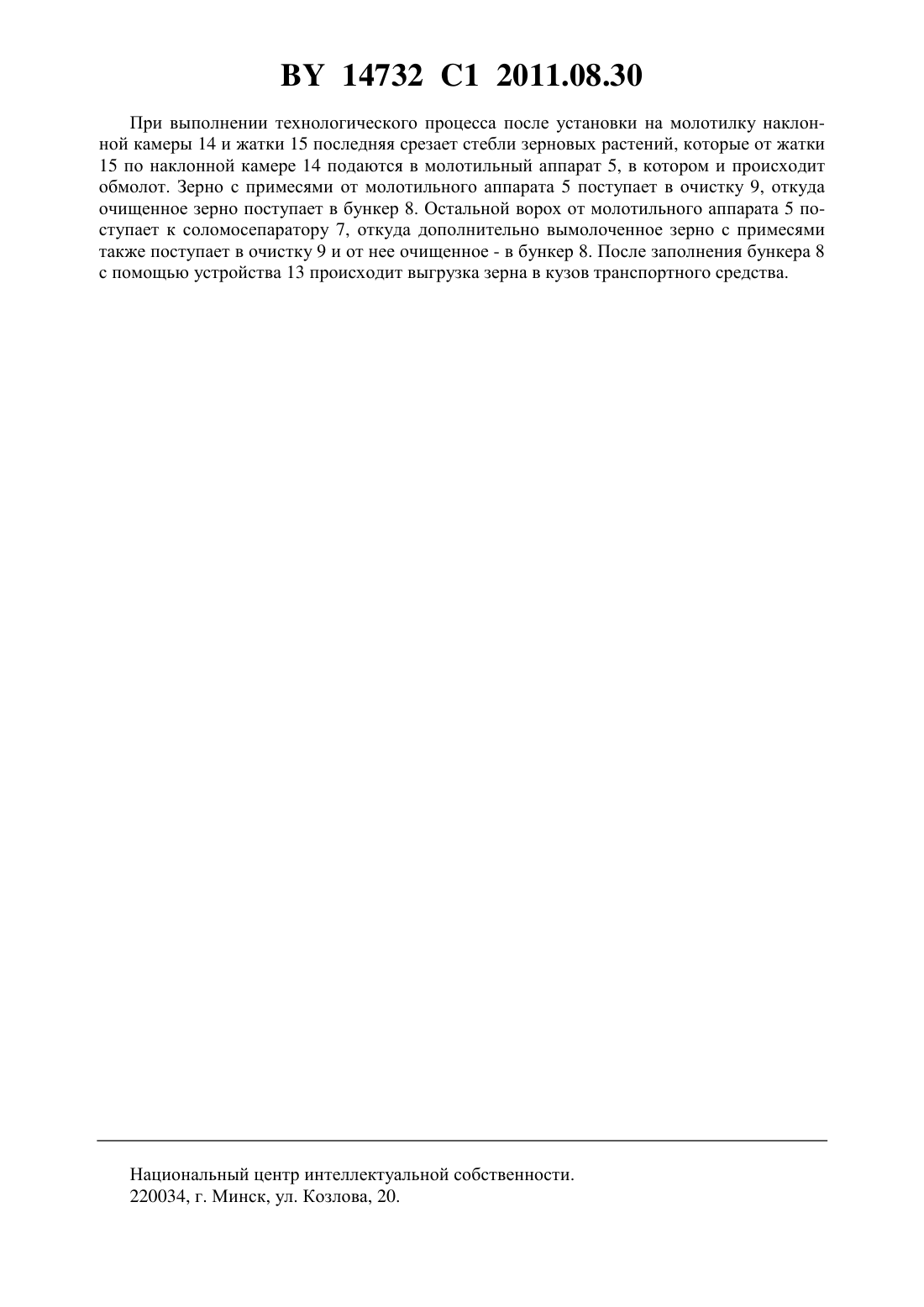

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Иоффе Марк Павлович Дробышевский Валентин Иванович Шаметько Владимир Константинович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(56) Комбайн зерноуборочный самоходный КЗС-10 К Палессе 10. Инструкция по эксплуатации. ПО Гомсельмаш,2008. - С. 15-16, 21.2037284 1, 1995.2080046 1, 1997.2085068 1, 1997.240595, 1969.281933, 1970.1470224 1, 1989.(57) Самоходная молотилка, содержащая мосты ходовой части, моторную установку, молотильный аппарат, очистку, соломосепаратор, бункер с выгрузным устройством и кабину,отличающаяся тем, что выполнена в виде трех технологических блоков, первый технологический блок имеет единую рамную конструкцию, на которой смонтированы молотильный 14732 1 2011.08.30 аппарат и моторная установка, вторым технологическим блоком является соломосепаратор, выполненный роторным, третьим технологическим блоком является бункер с выгрузным устройством, в верхней части которого установлена очистка, при этом третий технологический блок установлен на балках мостов ходовой части, первый технологический блок установлен над передней частью третьего технологического блока и связан с ним крепежными элементами, второй технологический блок установлен за первым технологическим блоком и связан с ним и третьим технологическим блоком крепежными элементами, кроме этого, кабина установлена спереди третьего технологического блока. Изобретение относится к самоходным зерноуборочным комбайнам. Известна самоходная молотилка, содержащая мосты ходовой части, моторную установку, молотильный аппарат, очистку, соломосепаратор, бункер с выгрузным устройством и кабину Комбайн зерноуборочный самоходный КЗС-10 К Палессе 10. Инструкция по эксплуатации. ПО Гомсельмаш, 2008. - С. 15-16, 21. Все узлы и агрегаты молотилки отдельно устанавливаются на раму и боковины самоходной молотилки. Основные недостатки данной молотилки - сложность окончательной сборки и наладки, а также сложность ремонта. Техническая задача, решаемая изобретением, - улучшение условий сборки и ремонтопригодности. Задача достигается тем, что самоходная молотилка, содержащая мосты ходовой части,моторную установку, молотильный аппарат, очистку, соломосепаратор, бункер с выгрузным устройством и кабину, выполнена в виде трех технологических блоков, первый технологический блок имеет единую рамную конструкцию, на которой смонтированы молотильный аппарат и моторная установка, вторым технологическим блоком является соломосепаратор, выполненный роторным, третьим технологическим блоком является бункер с выгрузным устройством, в верхней части которого установлена очистка, при этом третий технологический блок установлен на балках мостов ходовой части, первый технологический блок установлен над передней частью третьего технологического блока и связан с ним крепежными элементами, второй технологический блок установлен за первым технологическим блоком и связан с ним и третьим технологическим блоком крепежными элементами, кроме этого, кабина установлена спереди третьего технологического блока. Изложенная сущность изобретения поясняется фигурой, на которой представлен общий вид самоходной молотилки. Самоходная молотилка выполнена в виде трех технологических блоков 1, 2 и 3. Первый технологический блок 1 имеет единую рамную конструкцию 4, на которой смонтированы молотильный аппарат 5 и моторная установка 6. Вторым технологическим блоком 2 является соломосепаратор 7. Третьим технологическим блоком 3 является бункер 8, в верхней части которого установлена очистка 9. Третий технологический блок 3 установлен на балках переднего 10 и заднего 11 мостов ходовой части. Первый технологический блок 1 установлен над передней частью третьего технологического блока 3 и связан с ним крепежными элементами (на фигуре условно не показаны). Второй технологический блок 2 установлен за первым технологическим блоком 1 и связан с блоками 1 и 3 крепежными элементами (на фиг. условно не показаны). Кабина 12 установлена спереди блока 3. Бункер 8 снабжен выгрузным устройством 13. Выполнение самоходной молотилки в виде трех технологических блоков значительно упрощает окончательную сборку и наладку узлов и агрегатов. Блочная конструкция также улучшает условия ремонтопригодности молотилки. Самоходная молотилка работает следующим образом. 2 14732 1 2011.08.30 При выполнении технологического процесса после установки на молотилку наклонной камеры 14 и жатки 15 последняя срезает стебли зерновых растений, которые от жатки 15 по наклонной камере 14 подаются в молотильный аппарат 5, в котором и происходит обмолот. Зерно с примесями от молотильного аппарата 5 поступает в очистку 9, откуда очищенное зерно поступает в бункер 8. Остальной ворох от молотильного аппарата 5 поступает к соломосепаратору 7, откуда дополнительно вымолоченное зерно с примесями также поступает в очистку 9 и от нее очищенное - в бункер 8. После заполнения бункера 8 с помощью устройства 13 происходит выгрузка зерна в кузов транспортного средства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
