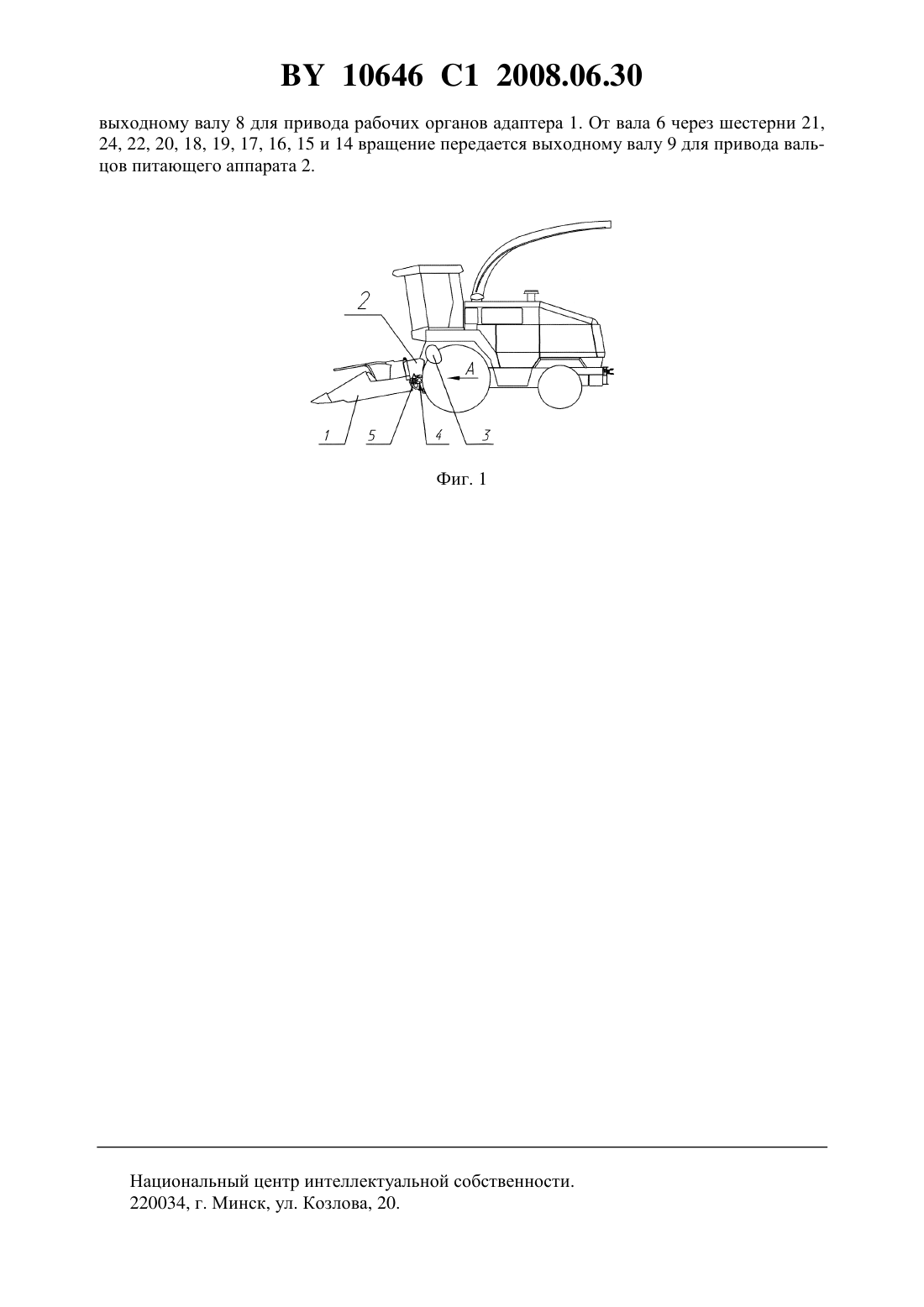

Полевой измельчитель

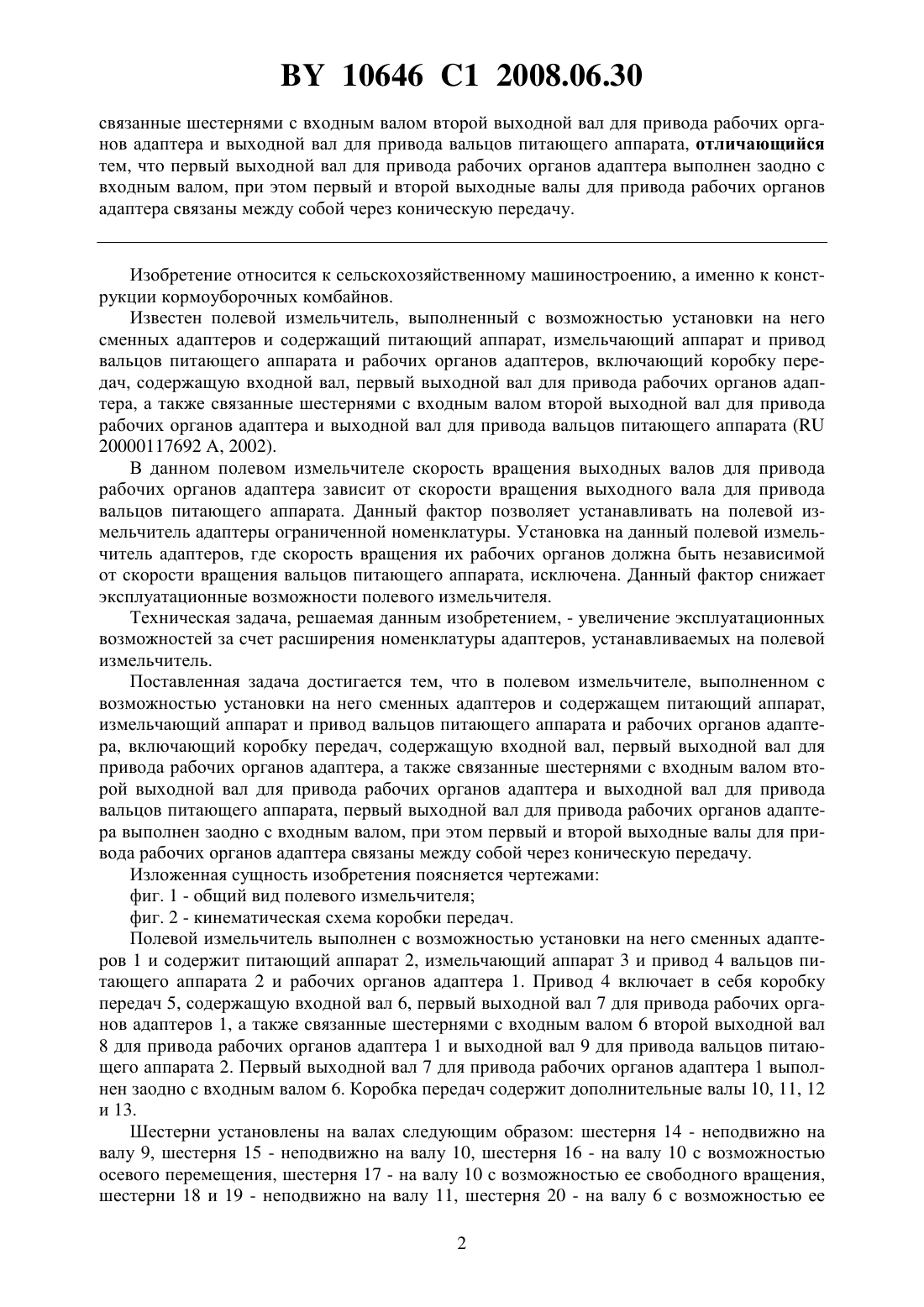

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Казаков Виктор Андреевич Рехлицкий Олег Валентинович Калашник Ирина Викторовна(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) Полевой измельчитель, выполненный с возможностью установки на него сменных адаптеров и содержащий питающий аппарат, измельчающий аппарат и привод вальцов питающего аппарата и рабочих органов адаптера, включающий коробку передач, содержащую входной вал, первый выходной вал для привода рабочих органов адаптера, а также 10646 1 2008.06.30 связанные шестернями с входным валом второй выходной вал для привода рабочих органов адаптера и выходной вал для привода вальцов питающего аппарата, отличающийся тем, что первый выходной вал для привода рабочих органов адаптера выполнен заодно с входным валом, при этом первый и второй выходные валы для привода рабочих органов адаптера связаны между собой через коническую передачу. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции кормоуборочных комбайнов. Известен полевой измельчитель, выполненный с возможностью установки на него сменных адаптеров и содержащий питающий аппарат, измельчающий аппарат и привод вальцов питающего аппарата и рабочих органов адаптеров, включающий коробку передач, содержащую входной вал, первый выходной вал для привода рабочих органов адаптера, а также связанные шестернями с входным валом второй выходной вал для привода рабочих органов адаптера и выходной вал для привода вальцов питающего аппарата ( 20000117692 А, 2002). В данном полевом измельчителе скорость вращения выходных валов для привода рабочих органов адаптера зависит от скорости вращения выходного вала для привода вальцов питающего аппарата. Данный фактор позволяет устанавливать на полевой измельчитель адаптеры ограниченной номенклатуры. Установка на данный полевой измельчитель адаптеров, где скорость вращения их рабочих органов должна быть независимой от скорости вращения вальцов питающего аппарата, исключена. Данный фактор снижает эксплуатационные возможности полевого измельчителя. Техническая задача, решаемая данным изобретением, - увеличение эксплуатационных возможностей за счет расширения номенклатуры адаптеров, устанавливаемых на полевой измельчитель. Поставленная задача достигается тем, что в полевом измельчителе, выполненном с возможностью установки на него сменных адаптеров и содержащем питающий аппарат,измельчающий аппарат и привод вальцов питающего аппарата и рабочих органов адаптера, включающий коробку передач, содержащую входной вал, первый выходной вал для привода рабочих органов адаптера, а также связанные шестернями с входным валом второй выходной вал для привода рабочих органов адаптера и выходной вал для привода вальцов питающего аппарата, первый выходной вал для привода рабочих органов адаптера выполнен заодно с входным валом, при этом первый и второй выходные валы для привода рабочих органов адаптера связаны между собой через коническую передачу. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид полевого измельчителя фиг. 2 - кинематическая схема коробки передач. Полевой измельчитель выполнен с возможностью установки на него сменных адаптеров 1 и содержит питающий аппарат 2, измельчающий аппарат 3 и привод 4 вальцов питающего аппарата 2 и рабочих органов адаптера 1. Привод 4 включает в себя коробку передач 5, содержащую входной вал 6, первый выходной вал 7 для привода рабочих органов адаптеров 1, а также связанные шестернями с входным валом 6 второй выходной вал 8 для привода рабочих органов адаптера 1 и выходной вал 9 для привода вальцов питающего аппарата 2. Первый выходной вал 7 для привода рабочих органов адаптера 1 выполнен заодно с входным валом 6. Коробка передач содержит дополнительные валы 10, 11, 12 и 13. Шестерни установлены на валах следующим образом шестерня 14 - неподвижно на валу 9, шестерня 15 - неподвижно на валу 10, шестерня 16 - на валу 10 с возможностью осевого перемещения, шестерня 17 - на валу 10 с возможностью ее свободного вращения,шестерни 18 и 19 - неподвижно на валу 11, шестерня 20 - на валу 6 с возможностью ее 2 10646 1 2008.06.30 свободного вращения, шестерня 21 - на валу 6 с возможностью осевого перемещения,шестерни 22, 23 и 24 - неподвижно на валу 12, шестерни 25 и 26 - неподвижно на валу 13,шестерня 27 - неподвижно на валу 8, шестерни. Шестерни 14 - 25 выполнены цилиндрическими, а шестерни 26 и 27 - коническими. Следовательно, первый 7 и второй 8 валы для привода рабочих органов адаптера 1 связаны между собой через коническую передачу. В коробке установлены две муфты включения 28 и 29. Муфта 28 состоит из двух полумуфт 30 и 31, установленных на торцевых поверхностях шестерен 20 и 21 соответственно. Муфта 29 состоит из двух полумуфт 32 и 33, установленных на торцевых поверхностях шестерен 16 и 17 соответственно. Полевой измельчитель работает следующим образом. На полевой измельчитель могут навешиваться три типа адаптеров 1 у которых скорость вращения рабочих органов не зависит от скорости вращения вальцов питающего аппарата 2 у которых скорость вращения рабочих органов зависит от скорости вращения вальцов питающего аппарата 2 у которых присутствуют рабочие органы, скорость вращения которых не зависит от скорости вращения вальцов питающего аппарата 2, и рабочие органы, скорость вращения которых зависит от скорости вращения вальцов питающего аппарата 2. При использовании адаптера 1 первого типа входной вал привода адаптера соединяется с валом 7. При использовании адаптера 1 второго типа входной вал привода адаптера соединяется с валом 8. При использовании адаптера 1 третьего типа входные валы привода адаптера соединяются с валами 7 и 8. При использовании адаптеров всех типов входной вал привода вальцов питающего аппарата 2 соединяется с валом 9. Коробка передач 5 имеет четыре скоростных режима работы. При первом скоростном режиме работы муфты включения 28 и 29 находятся в выключенном положении, то есть полумуфты 30, 31 и 32, 33 не находятся в зацеплении. При этом вращение от входного вала 6 напрямую передается первому выходному валу 7 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 24, 23, 25, 26 и 27 вращение передается второму выходному валу 8 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 24, 22, 20, 18, 16, 15 и 14 вращение передается выходному валу 9 для привода вальцов питающего аппарата 2. При втором скоростном режиме работы муфты включения 28 и 29 находятся во включенном положении, то есть полумуфты 30, 31 и 32, 33 находятся в зацеплении. При этом вращение от входного вала 6 напрямую передается первому выходному валу 7 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 20, 22, 23, 25, 26 и 27 вращение передается второму выходному валу 8 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 20, 18, 19, 17, 16, 15 и 14 вращение передается выходному валу 9 для привода вальцов питающего аппарата 2. При третьем скоростном режиме работы муфта включения 28 находится во включенном положении, а муфта 29 - в выключенном, то есть полумуфты 30, 31 находятся в зацеплении, а полумуфты 32 и 33 не находятся в зацеплении. При этом вращение от входного вала 6 напрямую передается первому выходному валу 7 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 20, 22, 23, 25, 26 и 27 вращение передается второму выходному валу 8 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 20, 18, 16, 15 и 14 вращение передается выходному валу 9 для привода вальцов питающего аппарата 2. При четвертом скоростном режиме работы муфта включения 28 находится в выключенном положении, а муфта 29 - во включенном, то есть полумуфты 30, 31 не находятся в зацеплении, а полумуфты 32 и 33 находятся в зацеплении. При этом вращение от входного вала 6 напрямую передается первому выходному валу 7 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21, 24, 23, 25, 26 и 27 вращение передается второму 3 10646 1 2008.06.30 выходному валу 8 для привода рабочих органов адаптера 1. От вала 6 через шестерни 21,24, 22, 20, 18, 19, 17, 16, 15 и 14 вращение передается выходному валу 9 для привода вальцов питающего аппарата 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
