Бетонная смесь

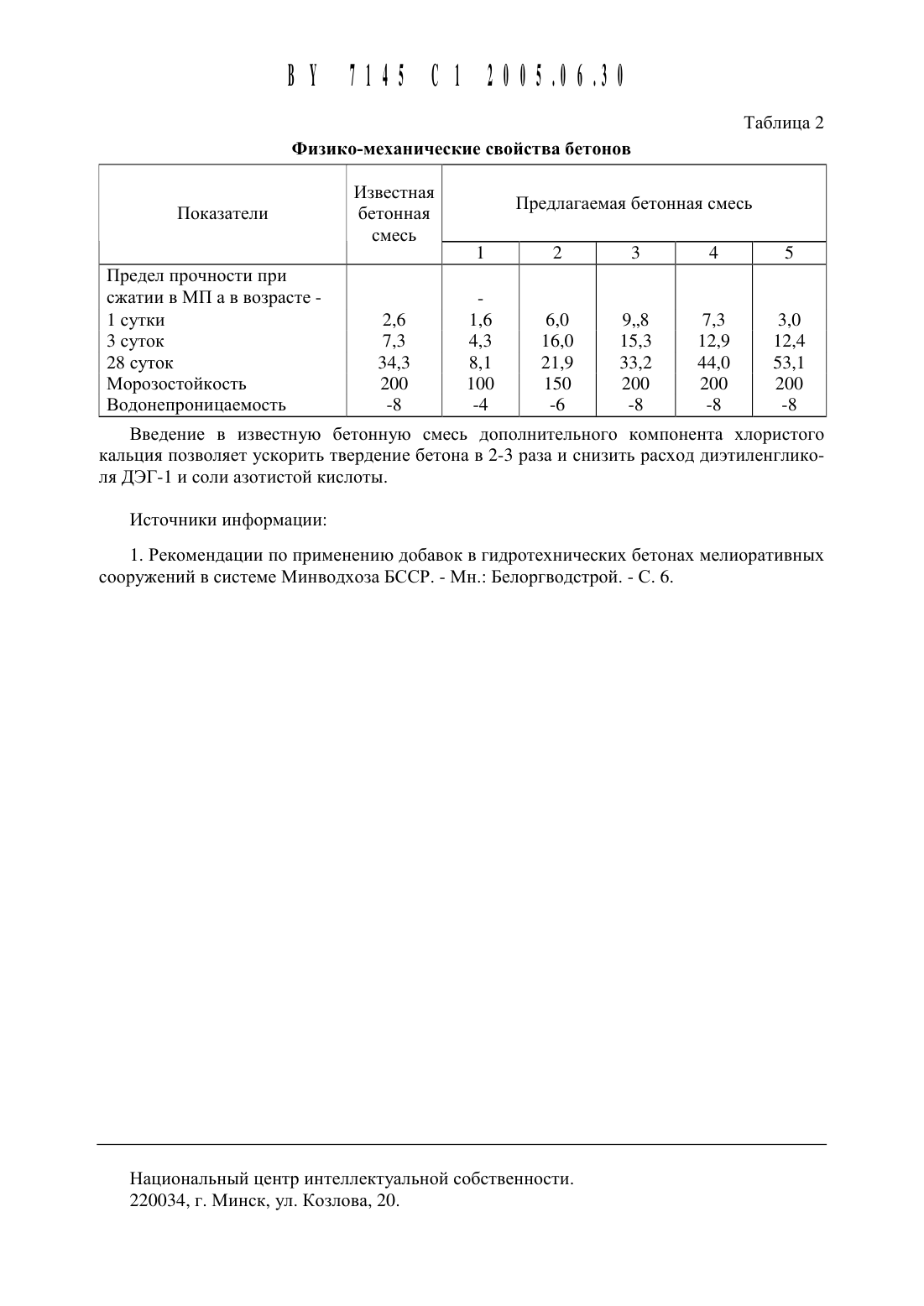

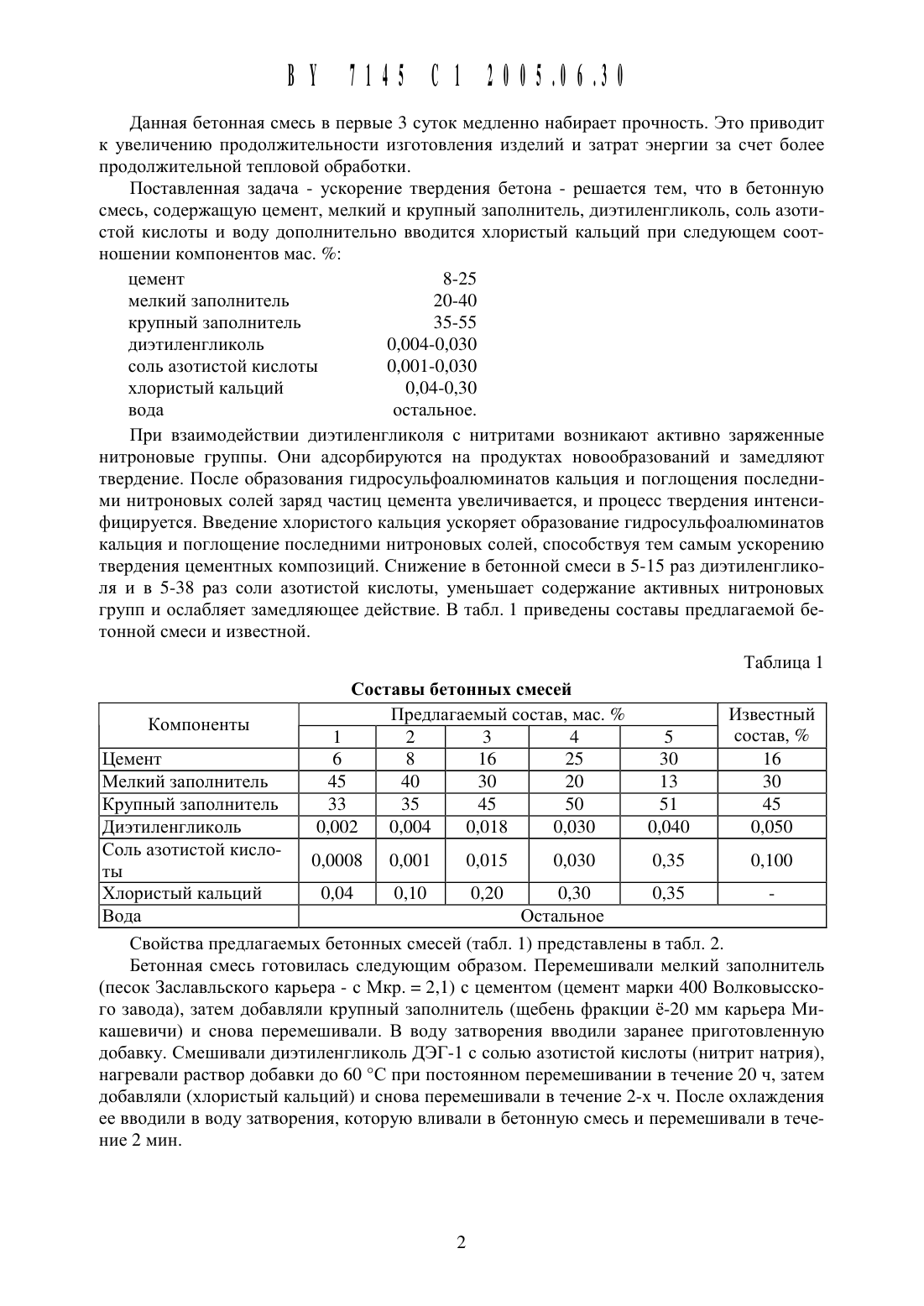

(71) Заявитель МарЦинКевич Виталий Леонидович (ВУ)(72) Автор МарЦинКевич Виталий Леонидович (ВУ)(73) Патентообладатель МарЦинКевич Ви талий Леонидович (ВУ)Бетонная СМЕСЬ, вКлючаюшая ЦЕМЕНТ, МЕЛКИЙ И КРУПНЫЙ заполнитель, СОЛЬ азотистой КИСЛОТЫ И ВОДУ, ОТЛИЧЯЮЩЗЯСЯ ТЕМ, ЧТО ДОПОЛНИТЕЛЬНО СОДЕРЖИТ ДИЭТИЛЕНГЛИКОЛЬ И ХЛОрИСТЫЙ КаЛЬЦИЙ ПрИ СЛЕДУЪОЩЕМ СООТНОШЕНИИ КОМПОНЕНТОВ, мас. 2Цемент 8-25 мелКий заполнитель 20-40 Крупный заполнитель 35-55 соль азотистой Кислоты 0,001-0,030 ДИЭТИЛЕНГЛИКОЛЬ 0,004-0,030 хлористый Кальций 0,04-0,30 вода остальное.Изобретение относится К области строительных материалов, а именно К цементным бетонам, используемым для изготовления бетонных и железобетонных изделий и КонструКЦий.Известная бетонная смесь, включающая Цемент, мелКий и Крупный заполнитель, диэтиленглиКоль, соль азотистой Кислоты и воду. Задачей, решаемой данным изобретением,является повышение физиКо-механичесКих свойств бетона. УКазанная бетонная смесь имеет на 15-20 л меньше воды (ниже водоЦементное отношение В/Ц), что увеличивает Конечную прочность бетона на 20-40 и на две ступени водонепроницаемость.Наиболее близКой К предлагаемой по техничесКой сушности и достигаемому результату является бетонная смесь, вКлючаюшая следуюшие Компоненты, мас. 1Цемент 8-23 мелКий заполнитель 22-36 Крупный заполнитель 39-50 диэтиленглиКоль 0,02-0,46 соль азотистой Кислоты 0,005-1,15 вода остальное.Данная бетонная смесь в первые 3 суток медленно набирает прочность. Это приводит К увеличению продолжительности изготовления изделий и затрат энергии за счет более продолжительной тепловой обработки.Поставленная задача - ускорение твердения бетона - решается тем, ЧТО в бетонную смесь, содержащую цемент, мелкий и крупный заполнитель, диэтиленгликоль, соль азотистой кислоты и воду дополнительно вводится хлористый кальций при следующем соотношении компонентов мас.цемент 8-25 мелкий заполнитель 20-40 крупный заполнитель 35-55 диэтиленгликоль 0,004-0,030 соль азотистой кислоты 0,001-0,030 хлористый кальций 0,04-0,30 вода остальное.При взаимодействии диэтиленгликоля с нитритами возникают активно заряженные нитроновь 1 е группы. Они адсорбируются на продуктах новообразований и замедляют твердение. После образования гидросульфоалюминатов кальция и поглощения последними нитроновь 1 х солей заряд частиц цемента увеличивается, и процесс твердения интенсифицируется. Введение хлористого кальция ускоряет образование гидросульфоалюминатов кальция и поглощение последними нитроновь 1 х солей, способствуя тем самым ускорению твердения цементных композиций. Снижение в бетонной смеси в 5-15 раз диэтиленгликоля и в 5-38 раз соли азотистой кислоты, уменьщает содержание активных нитроновь 1 х групп и ослабляет замедляющее действие. В табл. 1 приведены составы предлагаемой бетонной смеси и известной.Соль азотистой кислоТЫ 0,0008Свойства предлагаемых бетонных смесей (табл. 1) представлены в табл. 2.Бетонная смесь готовилась следующим образом. Перемещивали мелкий заполнитель(песок Заславльского карьера - с Мкр. 2,1) с цементом (цемент марки 400 Волковысского завода), затем добавляли крупный заполнитель (щебень фракции -20 мм карьера Микащевичи) и снова перемещивали. В воду затворения вводили заранее приготовленную добавку. Смещивали диэтиленгликоль ДЭГ-1 с солью азотистой кислоты (нитрит натрия),нагревали раствор добавки до 60 С при постоянном перемещивании в течение 20 ч, затем добавляли (хлористый кальций) и снова перемещивали в течение 2-х ч. После охлаждения ее вводили в воду затворения, которую вливали в бетонную смесь и перемещивали в течение 2 мин.Известная Предлагаемая бетонная смесь Показатели бетонная смесь 1 2 3 4 5Введение в известную бетонную смесь дополнительного компонента хлористого кальция позволяет ускорить твердение бетона в 2-3 раза и снизить расход диэтиленгликоля ДЭГ-1 и соли азотистой кислоть 1.1. Рекомендации по применению добавок в гидротехнических бетонах мелиоративных сооружений в системе Минводхоза БССР. - Мн. Белоргводстрой. - С. 6.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
