Самоходный подъемник

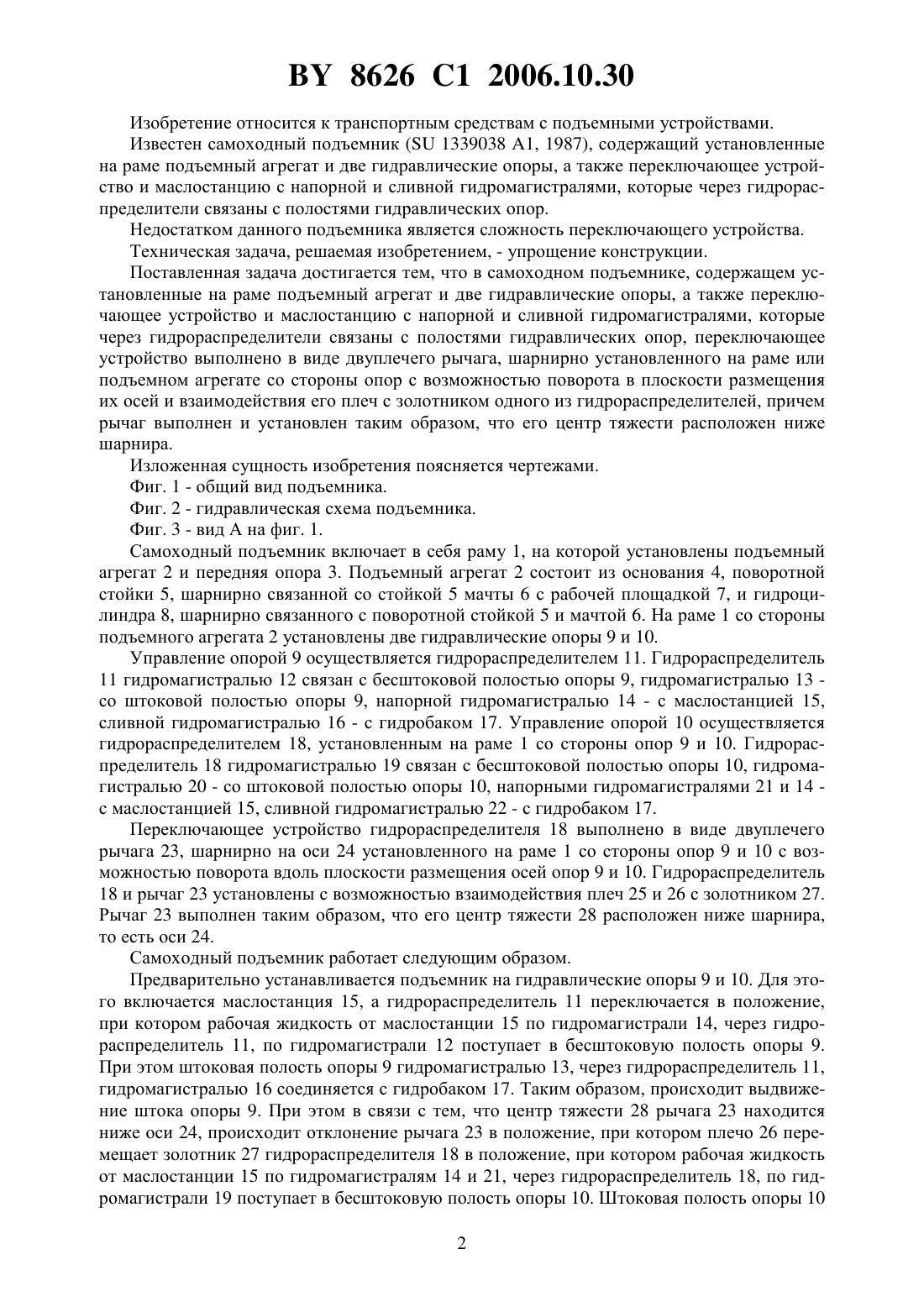

(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) амоходный подъемник, содержащий установленные на раме подъемный агрегат и две гидравлические опоры, а также переключающее устройство и маслостанцию с напорной и сливной гидромагистралями, которые через гидрораспределители связаны с полостями гидравлических опор, отличающийся тем, что переключающее устройство выполнено в виде двуплечего рычага, шарнирно установленного на раме или подъемном агрегате со стороны опор с возможностью поворота в плоскости размещения их осей и взаимодействия его плеч с золотником одного из гидрораспределителей, причем рычаг выполнен и установлен таким образом, что его центр тяжести расположен ниже шарнира. 8626 1 2006.10.30 Изобретение относится к транспортным средствам с подъемными устройствами. Известен самоходный подъемник ( 1339038 1, 1987), содержащий установленные на раме подъемный агрегат и две гидравлические опоры, а также переключающее устройство и маслостанцию с напорной и сливной гидромагистралями, которые через гидрораспределители связаны с полостями гидравлических опор. Недостатком данного подъемника является сложность переключающего устройства. Техническая задача, решаемая изобретением, - упрощение конструкции. Поставленная задача достигается тем, что в самоходном подъемнике, содержащем установленные на раме подъемный агрегат и две гидравлические опоры, а также переключающее устройство и маслостанцию с напорной и сливной гидромагистралями, которые через гидрораспределители связаны с полостями гидравлических опор, переключающее устройство выполнено в виде двуплечего рычага, шарнирно установленного на раме или подъемном агрегате со стороны опор с возможностью поворота в плоскости размещения их осей и взаимодействия его плеч с золотником одного из гидрораспределителей, причем рычаг выполнен и установлен таким образом, что его центр тяжести расположен ниже шарнира. Изложенная сущность изобретения поясняется чертежами. Фиг. 1 - общий вид подъемника. Фиг. 2 - гидравлическая схема подъемника. Фиг. 3 - вид А на фиг. 1. Самоходный подъемник включает в себя раму 1, на которой установлены подъемный агрегат 2 и передняя опора 3. Подъемный агрегат 2 состоит из основания 4, поворотной стойки 5, шарнирно связанной со стойкой 5 мачты 6 с рабочей площадкой 7, и гидроцилиндра 8, шарнирно связанного с поворотной стойкой 5 и мачтой 6. На раме 1 со стороны подъемного агрегата 2 установлены две гидравлические опоры 9 и 10. Управление опорой 9 осуществляется гидрораспределителем 11. Гидрораспределитель 11 гидромагистралью 12 связан с бесштоковой полостью опоры 9, гидромагистралью 13 со штоковой полостью опоры 9, напорной гидромагистралью 14 - с маслостанцией 15,сливной гидромагистралью 16 - с гидробаком 17. Управление опорой 10 осуществляется гидрораспределителем 18, установленным на раме 1 со стороны опор 9 и 10. Гидрораспределитель 18 гидромагистралью 19 связан с бесштоковой полостью опоры 10, гидромагистралью 20 - со штоковой полостью опоры 10, напорными гидромагистралями 21 и 14 с маслостанцией 15, сливной гидромагистралью 22 - с гидробаком 17. Переключающее устройство гидрораспределителя 18 выполнено в виде двуплечего рычага 23, шарнирно на оси 24 установленного на раме 1 со стороны опор 9 и 10 с возможностью поворота вдоль плоскости размещения осей опор 9 и 10. Гидрораспределитель 18 и рычаг 23 установлены с возможностью взаимодействия плеч 25 и 26 с золотником 27. Рычаг 23 выполнен таким образом, что его центр тяжести 28 расположен ниже шарнира,то есть оси 24. Самоходный подъемник работает следующим образом. Предварительно устанавливается подъемник на гидравлические опоры 9 и 10. Для этого включается маслостанция 15, а гидрораспределитель 11 переключается в положение,при котором рабочая жидкость от маслостанции 15 по гидромагистрали 14, через гидрораспределитель 11, по гидромагистрали 12 поступает в бесштоковую полость опоры 9. При этом штоковая полость опоры 9 гидромагистралью 13, через гидрораспределитель 11,гидромагистралью 16 соединяется с гидробаком 17. Таким образом, происходит выдвижение штока опоры 9. При этом в связи с тем, что центр тяжести 28 рычага 23 находится ниже оси 24, происходит отклонение рычага 23 в положение, при котором плечо 26 перемещает золотник 27 гидрораспределителя 18 в положение, при котором рабочая жидкость от маслостанции 15 по гидромагистралям 14 и 21, через гидрораспределитель 18, по гидромагистрали 19 поступает в бесштоковую полость опоры 10. Штоковая полость опоры 10 2 8626 1 2006.10.30 при этом гидромагистралью 20, через гидрораспределитель 18, гидромагистралью 22 соединяется с гидробаком 17. Таким образом, шток опоры 10 также выдвигается. Причем выдвижение штоков опор 9 и 10 происходит одновременно. Рама 1 при этом находится все время в строго горизонтальном положении. После подъема рамы 1 на необходимую высоту гидрораспределитель 11 переключается в нейтральное положение. Подъемник готов к работе. При помощи гидроцилиндра 8 мачта 6 подъемного агрегата 2 устанавливается в необходимое по высоте рабочее положение. Стойка 5 поворачивается относительно основания 4 для подвода рабочей площадки 7 в необходимое место. С площадки 7 производятся необходимые работы. Так как задняя часть рамы 1 во время работ находится в строго горизонтальном положении, то нагрузка на опоры 9 и 10 одинаковая, и подъемник находится в устойчивом положении. После выполнения необходимых работ мачта 6 гидроцилиндром 8 укладывается на переднюю опору 3. Затем гидрораспределитель 11 переключается в положение, при котором рабочая жидкость от маслостанции 15 по гидромагистрали 14, через гидрораспределитель 11, по гидромагистрали 13 поступает в штоковую полость опоры 9. Бесштоковая полость опоры 9 при этом гидромагистралью 12, через гидрораспределитель 11, гидромагистралью 16 соединяется с гидробаком 17. Шток опоры 9 втягивается в ее корпус. Рычаг 23 при этом поворачивается в положение, при котором плечо 25 перемещает золотник 27 в положение, при котором рабочая жидкость от маслостанции 15 по гидромагистралям 14 и 21, через гидрораспределитель 18, по гидромагистрали 20 поступает в штоковую полость опоры 10. Бесштоковая полость опоры 10 при этом гидромагистралью 19, через гидрораспределитель 18, гидромагистралью 22 соединяется с гидробаком 17. Происходит перевод подъемника из рабочего в транспортное положение,после чего гидрораспределитель 11 переключается в нейтральное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
