Комкодавитель для картофелеуборочных машин

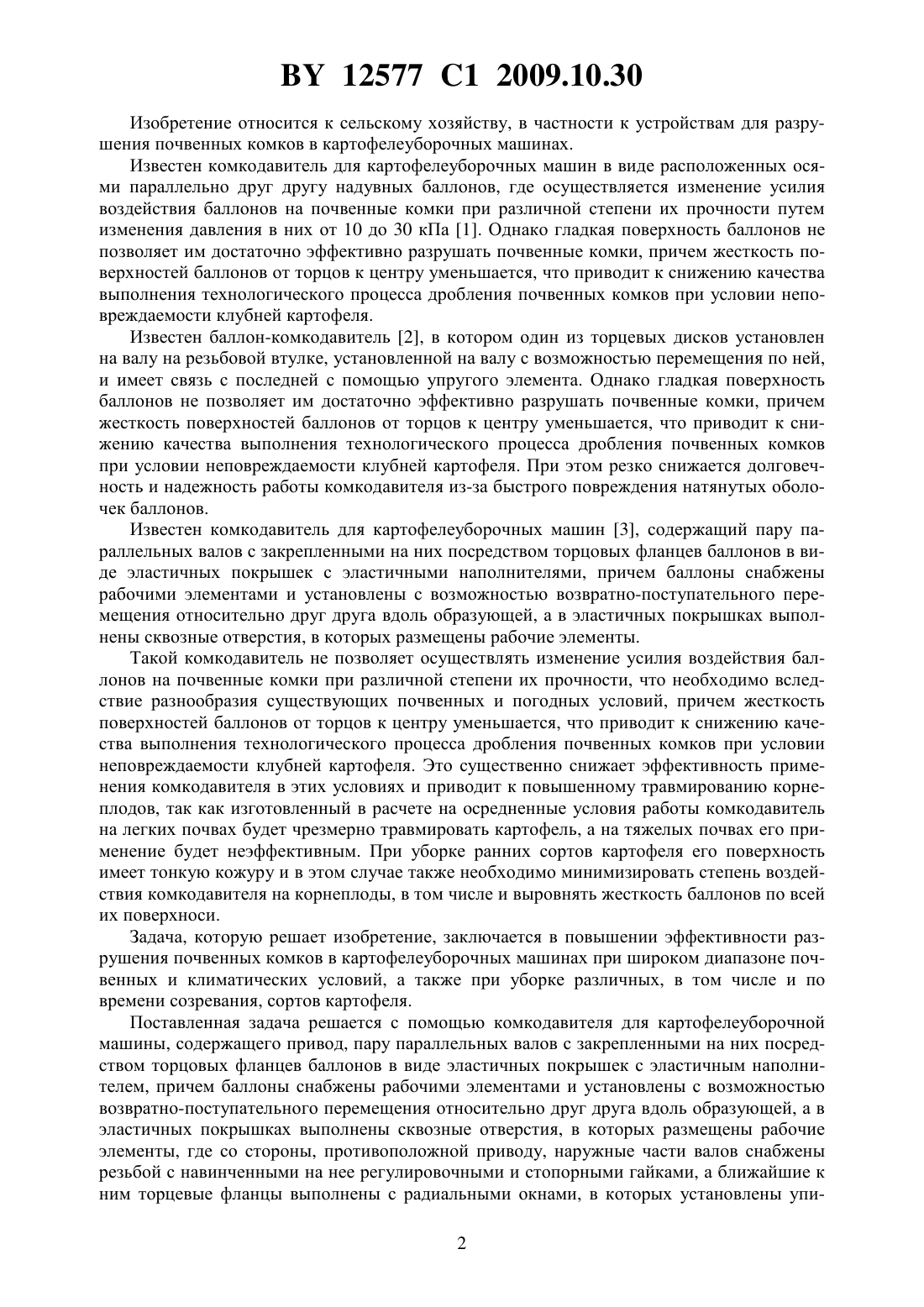

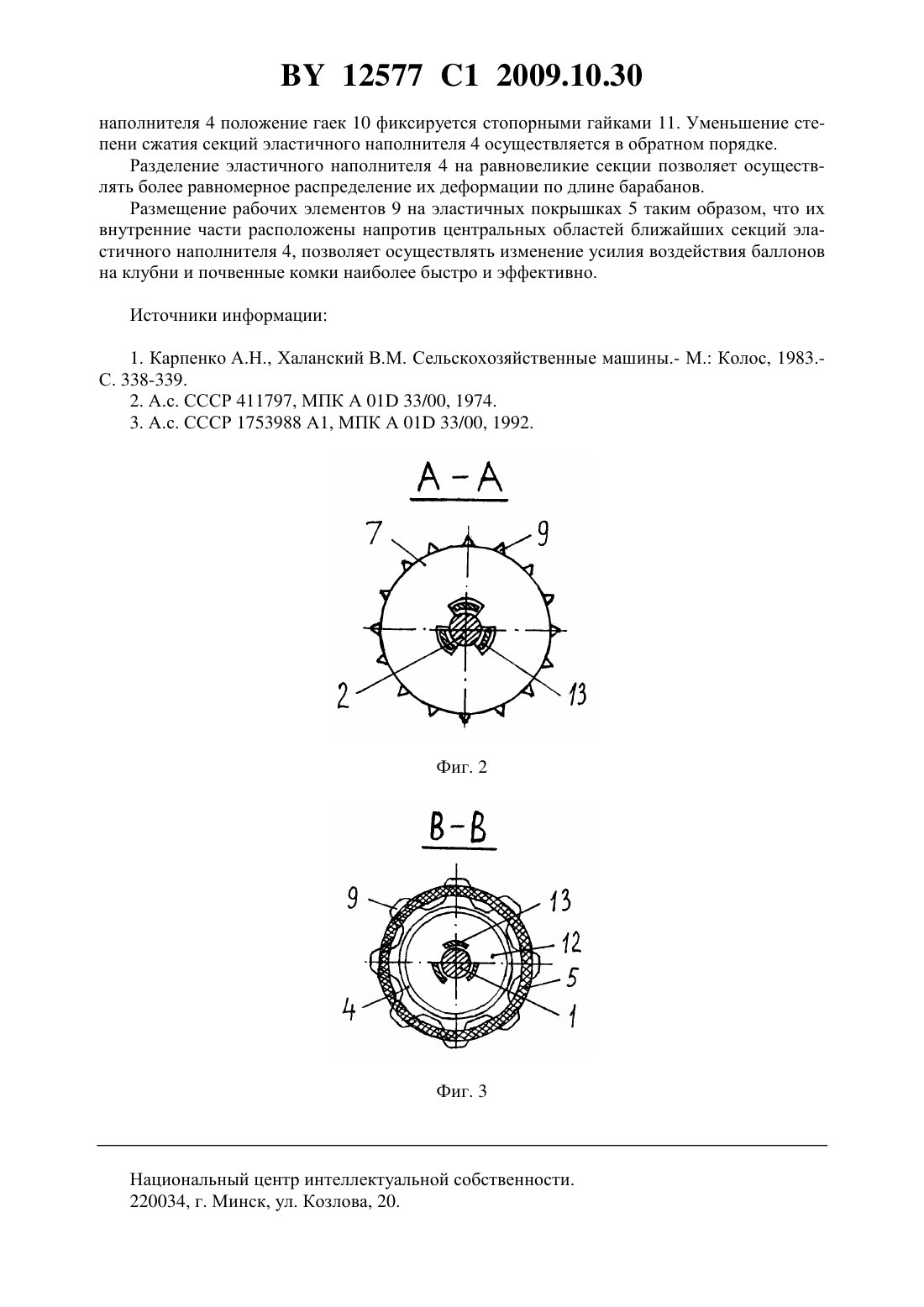

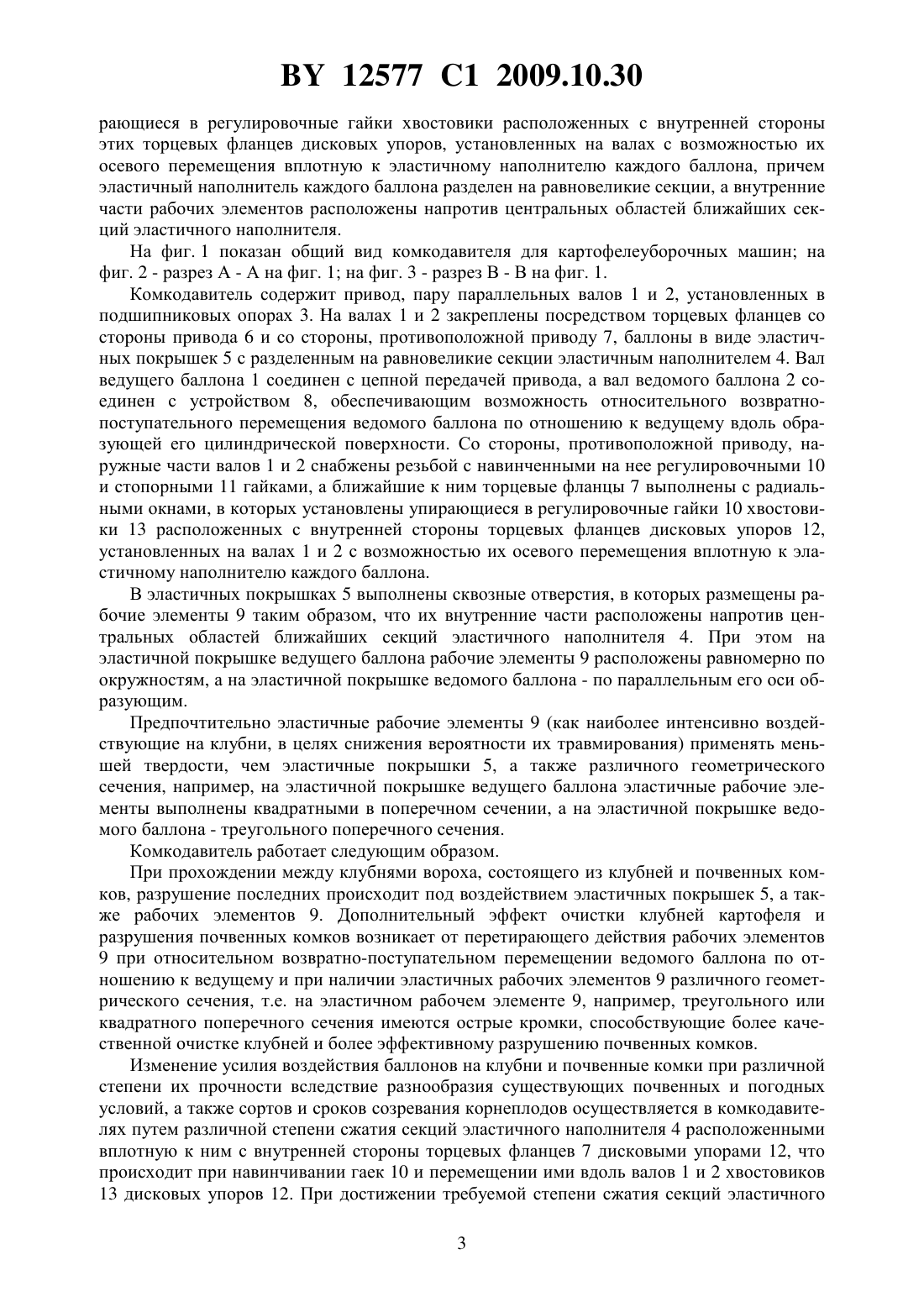

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМКОДАВИТЕЛЬ ДЛЯ КАРТОФЕЛЕУБОРОЧНЫХ МАШИН(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комкодавитель для картофелеуборочной машины, содержащий привод, пару параллельных валов с закрепленными на них посредством торцовых фланцев баллонов в виде эластичных покрышек с эластичным наполнителем, причем баллоны снабжены рабочими элементами и установлены с возможностью возвратно-поступательного перемещения относительно друг друга вдоль образующей, а в эластичных покрышках выполнены сквозные отверстия, в которых размещены рабочие элементы, отличающийся тем, что со стороны,противоположной приводу, наружные части валов снабжены резьбой с навинченными на нее регулировочными и стопорными гайками, а ближайшие к ним торцевые фланцы выполнены с радиальными окнами, в которых установлены упирающиеся в регулировочные гайки хвостовики расположенных с внутренней стороны торцевых фланцев дисковых упоров, установленных на валах с возможностью их осевого перемещения вплотную к эластичному наполнителю каждого баллона, причем эластичный наполнитель каждого баллона разделен на равновеликие секции, а внутренние части рабочих элементов расположены напротив центральных областей ближайших секций эластичного наполнителя. 12577 1 2009.10.30 Изобретение относится к сельскому хозяйству, в частности к устройствам для разрушения почвенных комков в картофелеуборочных машинах. Известен комкодавитель для картофелеуборочных машин в виде расположенных осями параллельно друг другу надувных баллонов, где осуществляется изменение усилия воздействия баллонов на почвенные комки при различной степени их прочности путем изменения давления в них от 10 до 30 кПа 1. Однако гладкая поверхность баллонов не позволяет им достаточно эффективно разрушать почвенные комки, причем жесткость поверхностей баллонов от торцов к центру уменьшается, что приводит к снижению качества выполнения технологического процесса дробления почвенных комков при условии неповреждаемости клубней картофеля. Известен баллон-комкодавитель 2, в котором один из торцевых дисков установлен на валу на резьбовой втулке, установленной на валу с возможностью перемещения по ней,и имеет связь с последней с помощью упругого элемента. Однако гладкая поверхность баллонов не позволяет им достаточно эффективно разрушать почвенные комки, причем жесткость поверхностей баллонов от торцов к центру уменьшается, что приводит к снижению качества выполнения технологического процесса дробления почвенных комков при условии неповреждаемости клубней картофеля. При этом резко снижается долговечность и надежность работы комкодавителя из-за быстрого повреждения натянутых оболочек баллонов. Известен комкодавитель для картофелеуборочных машин 3, содержащий пару параллельных валов с закрепленными на них посредством торцовых фланцев баллонов в виде эластичных покрышек с эластичными наполнителями, причем баллоны снабжены рабочими элементами и установлены с возможностью возвратно-поступательного перемещения относительно друг друга вдоль образующей, а в эластичных покрышках выполнены сквозные отверстия, в которых размещены рабочие элементы. Такой комкодавитель не позволяет осуществлять изменение усилия воздействия баллонов на почвенные комки при различной степени их прочности, что необходимо вследствие разнообразия существующих почвенных и погодных условий, причем жесткость поверхностей баллонов от торцов к центру уменьшается, что приводит к снижению качества выполнения технологического процесса дробления почвенных комков при условии неповреждаемости клубней картофеля. Это существенно снижает эффективность применения комкодавителя в этих условиях и приводит к повышенному травмированию корнеплодов, так как изготовленный в расчете на осредненные условия работы комкодавитель на легких почвах будет чрезмерно травмировать картофель, а на тяжелых почвах его применение будет неэффективным. При уборке ранних сортов картофеля его поверхность имеет тонкую кожуру и в этом случае также необходимо минимизировать степень воздействия комкодавителя на корнеплоды, в том числе и выровнять жесткость баллонов по всей их поверхноси. Задача, которую решает изобретение, заключается в повышении эффективности разрушения почвенных комков в картофелеуборочных машинах при широком диапазоне почвенных и климатических условий, а также при уборке различных, в том числе и по времени созревания, сортов картофеля. Поставленная задача решается с помощью комкодавителя для картофелеуборочной машины, содержащего привод, пару параллельных валов с закрепленными на них посредством торцовых фланцев баллонов в виде эластичных покрышек с эластичным наполнителем, причем баллоны снабжены рабочими элементами и установлены с возможностью возвратно-поступательного перемещения относительно друг друга вдоль образующей, а в эластичных покрышках выполнены сквозные отверстия, в которых размещены рабочие элементы, где со стороны, противоположной приводу, наружные части валов снабжены резьбой с навинченными на нее регулировочными и стопорными гайками, а ближайшие к ним торцевые фланцы выполнены с радиальными окнами, в которых установлены упи 2 12577 1 2009.10.30 рающиеся в регулировочные гайки хвостовики расположенных с внутренней стороны этих торцевых фланцев дисковых упоров, установленных на валах с возможностью их осевого перемещения вплотную к эластичному наполнителю каждого баллона, причем эластичный наполнитель каждого баллона разделен на равновеликие секции, а внутренние части рабочих элементов расположены напротив центральных областей ближайших секций эластичного наполнителя. На фиг. 1 показан общий вид комкодавителя для картофелеуборочных машин на фиг. 2 - разрез А - А на фиг. 1 на фиг. 3 - разрез В - В на фиг. 1. Комкодавитель содержит привод, пару параллельных валов 1 и 2, установленных в подшипниковых опорах 3. На валах 1 и 2 закреплены посредством торцевых фланцев со стороны привода 6 и со стороны, противоположной приводу 7, баллоны в виде эластичных покрышек 5 с разделенным на равновеликие секции эластичным наполнителем 4. Вал ведущего баллона 1 соединен с цепной передачей привода, а вал ведомого баллона 2 соединен с устройством 8, обеспечивающим возможность относительного возвратнопоступательного перемещения ведомого баллона по отношению к ведущему вдоль образующей его цилиндрической поверхности. Со стороны, противоположной приводу, наружные части валов 1 и 2 снабжены резьбой с навинченными на нее регулировочными 10 и стопорными 11 гайками, а ближайшие к ним торцевые фланцы 7 выполнены с радиальными окнами, в которых установлены упирающиеся в регулировочные гайки 10 хвостовики 13 расположенных с внутренней стороны торцевых фланцев дисковых упоров 12,установленных на валах 1 и 2 с возможностью их осевого перемещения вплотную к эластичному наполнителю каждого баллона. В эластичных покрышках 5 выполнены сквозные отверстия, в которых размещены рабочие элементы 9 таким образом, что их внутренние части расположены напротив центральных областей ближайших секций эластичного наполнителя 4. При этом на эластичной покрышке ведущего баллона рабочие элементы 9 расположены равномерно по окружностям, а на эластичной покрышке ведомого баллона - п параллельным его оси образующим. Предпочтительно эластичные рабочие элементы 9 (как наиболее интенсивно воздействующие на клубни, в целях снижения вероятности их травмирования) применять меньшей твердости, чем эластичные покрышки 5, а также различного геометрического сечения, например, на эластичной покрышке ведущего баллона эластичные рабочие элементы выполнены квадратными в поперечном сечении, а на эластичной покрышке ведомого баллона - треугольного поперечного сечения. Комкодавитель работает следующим образом. При прохождении между клубнями вороха, состоящего из клубней и почвенных комков, разрушение последних происходит под воздействием эластичных покрышек 5, а также рабочих элементов 9. Дополнительный эффект очистки клубней картофеля и разрушения почвенных комков возникает от перетирающего действия рабочих элементов 9 при относительном возвратно-поступательном перемещении ведомого баллона по отношению к ведущему и при наличии эластичных рабочих элементов 9 различного геометрического сечения, т.е. на эластичном рабочем элементе 9, например, треугольного или квадратного поперечного сечения имеются острые кромки, способствующие более качественной очистке клубней и более эффективному разрушению почвенных комков. Изменение усилия воздействия баллонов на клубни и почвенные комки при различной степени их прочности вследствие разнообразия существующих почвенных и погодных условий, а также сортов и сроков созревания корнеплодов осуществляется в комкодавителях путем различной степени сжатия секций эластичного наполнителя 4 расположенными вплотную к ним с внутренней стороны торцевых фланцев 7 дисковыми упорами 12, что происходит при навинчивании гаек 10 и перемещении ими вдоль валов 1 и 2 хвостовиков 13 дисковых упоров 12. При достижении требуемой степени сжатия секций эластичного 3 12577 1 2009.10.30 наполнителя 4 положение гаек10 фиксируется стопорными гайками 11. Уменьшение степени сжатия секций эластичного наполнителя 4 осуществляется в обратном порядке. Разделение эластичного наполнителя 4 на равновеликие секции позволяет осуществлять более равномерное распределение их деформации по длине барабанов. Размещение рабочих элементов 9 на эластичных покрышках 5 таким образом, что их внутренние части расположены напротив центральных областей ближайших секций эластичного наполнителя 4, позволяет осуществлять изменение усилия воздействия баллонов на клубни и почвенные комки наиболее быстро и эффективно. Источники информации 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины.- М. Колос, 1983.С. 338-339. 2. А.с. СССР 411797, МПК А 01 33/00, 1974. 3. А.с. СССР 1753988 А 1, МПК А 01 33/00, 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
