Способ получения антикоррозионного покрытия на основе алкидных смол

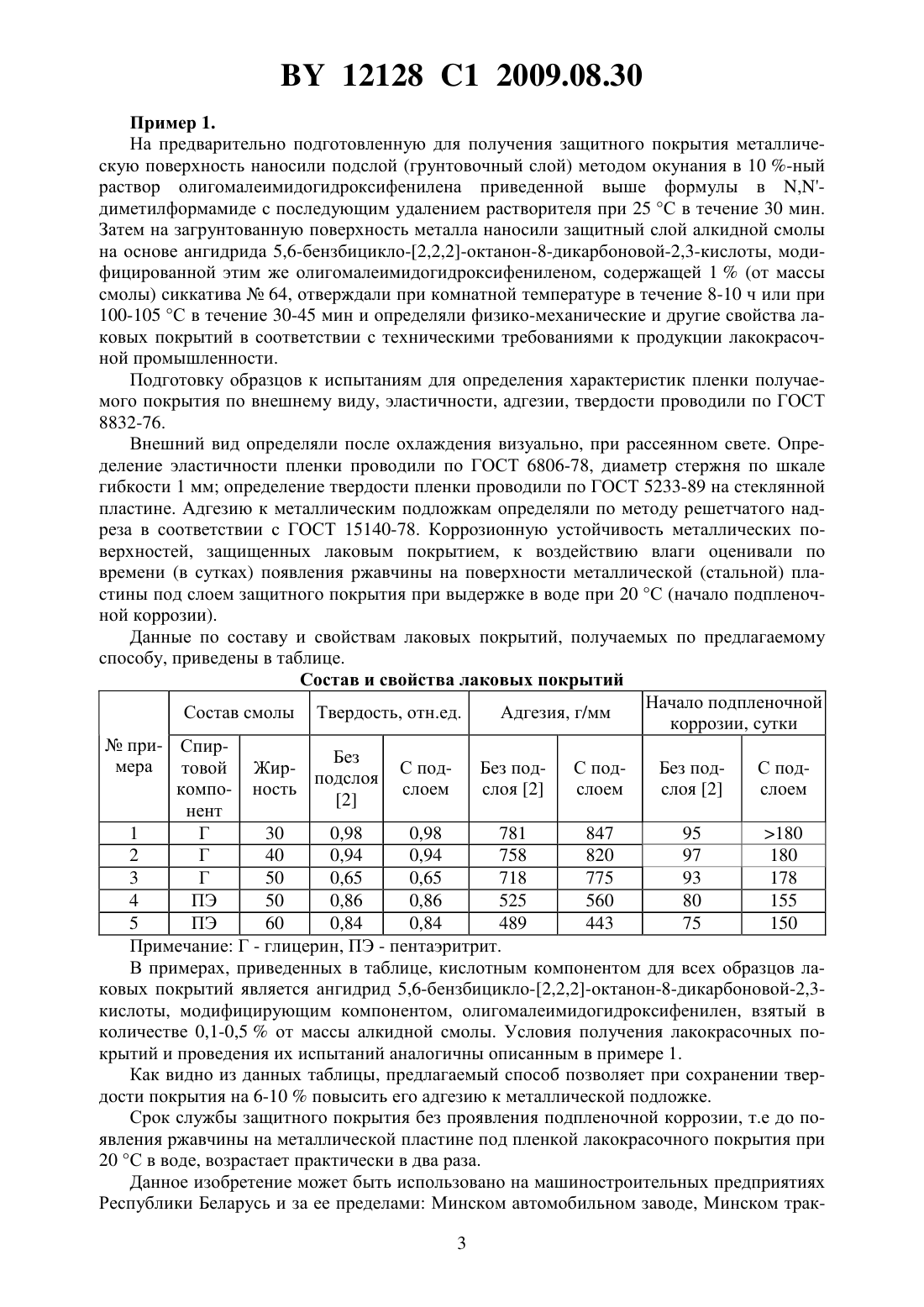

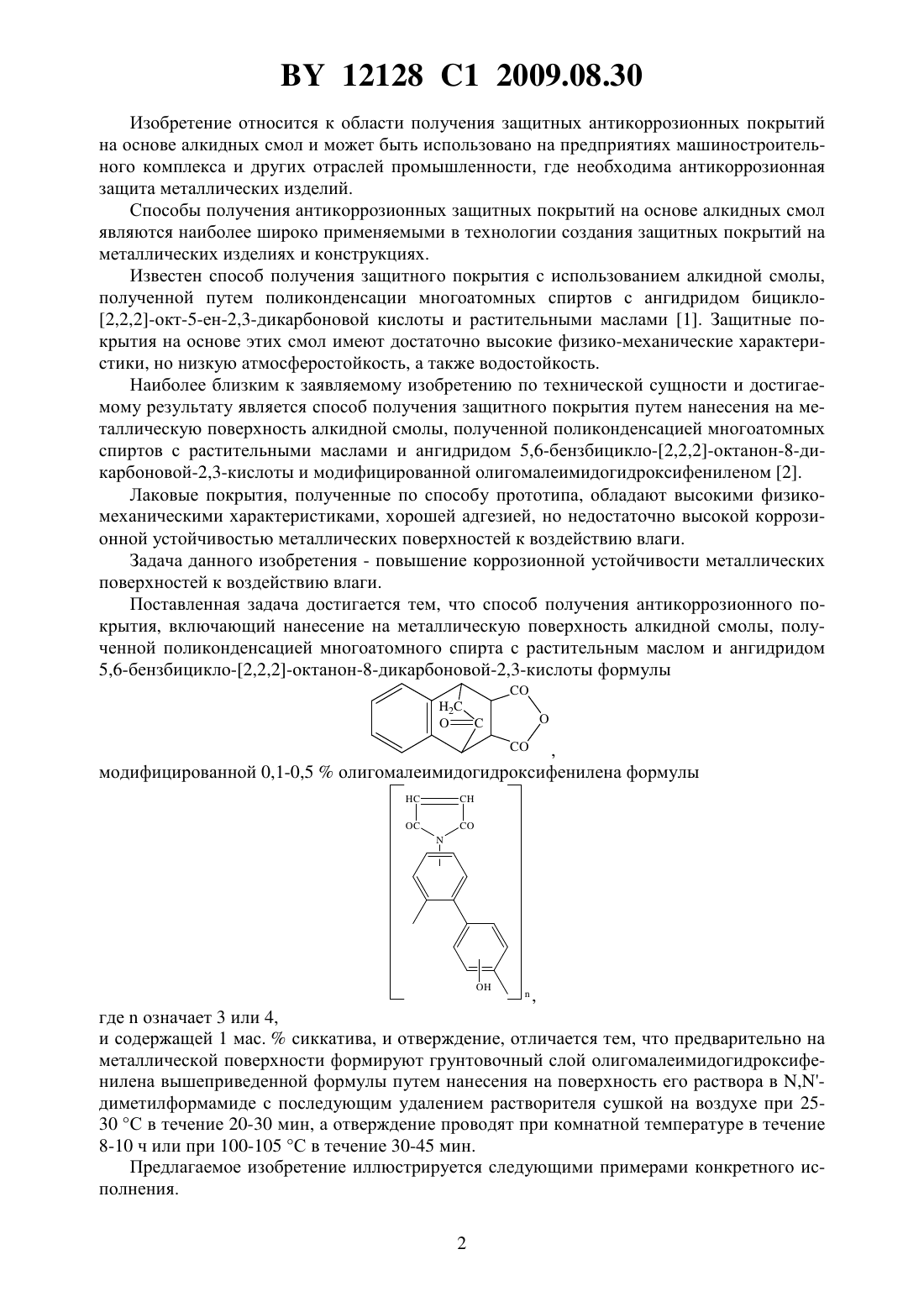

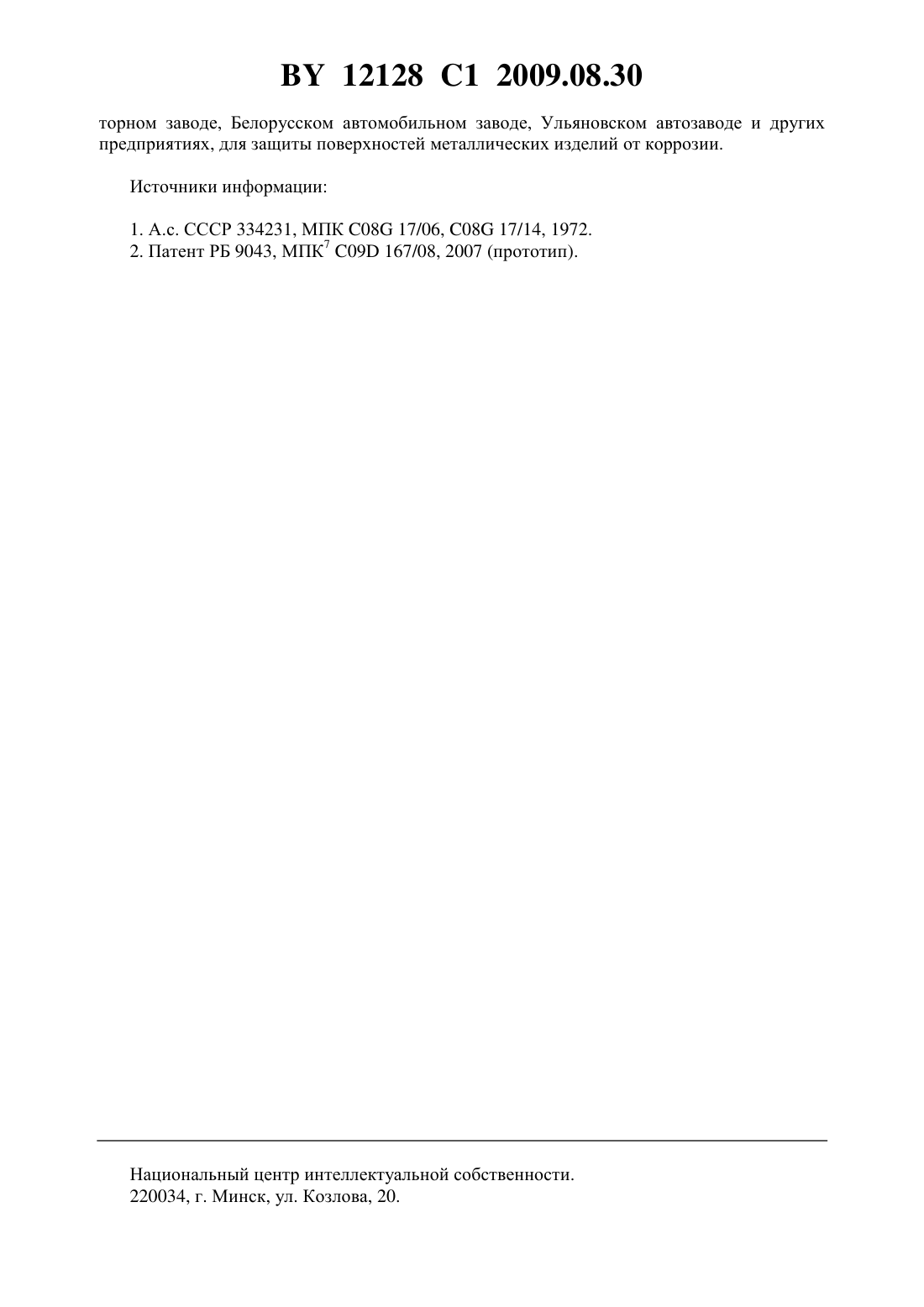

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОЛУЧЕНИЯ АНТИКОРРОЗИОННОГО ПОКРЫТИЯ НА ОСНОВЕ АЛКИДНЫХ СМОЛ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Крутько Эльвира Тихоновна Жарская Тамара Александровна Глоба Анастасия Ивановна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Способ получения антикоррозионного покрытия на основе алкидных смол, включающий нанесение на металлическую поверхность алкидной смолы, полученной поликонденсацией многоатомного спирта с растительным маслом и ангидридом 5,6 бензбицикло 2,2,2 октанон-8-дикарбоновой-2,3 кислоты формулы,гдеозначает 3 или 4,и содержащей 1 мас.сиккатива, и отверждение, отличающийся тем, что предварительно на металлической поверхности формируют грунтовочный слой из олигомалеимидогидроксифенилена вышеприведенной формулы путем нанесения на поверхность его раствора в ,-диметилформамиде с последующим удалением растворителя сушкой на воздухе при 25-30 С в течение 20-30 мин, а отверждение проводят при комнатной температуре в течение 8-10 ч или при 100-105 С в течение 30-45 мин. 12128 1 2009.08.30 Изобретение относится к области получения защитных антикоррозионных покрытий на основе алкидных смол и может быть использовано на предприятиях машиностроительного комплекса и других отраслей промышленности, где необходима антикоррозионная защита металлических изделий. Способы получения антикоррозионных защитных покрытий на основе алкидных смол являются наиболее широко применяемыми в технологии создания защитных покрытий на металлических изделиях и конструкциях. Известен способ получения защитного покрытия с использованием алкидной смолы,полученной путем поликонденсации многоатомных спиртов с ангидридом бицикло 2,2,2-окт-5-ен-2,3-дикарбоновой кислоты и растительными маслами 1. Защитные покрытия на основе этих смол имеют достаточно высокие физико-механические характеристики, но низкую атмосферостойкость, а также водостойкость. Наиболее близким к заявляемому изобретению по технической сущности и достигаемому результату является способ получения защитного покрытия путем нанесения на металлическую поверхность алкидной смолы, полученной поликонденсацией многоатомных спиртов с растительными маслами и ангидридом 5,6-бензбицикло-2,2,2-октанон-8-дикарбоновой-2,3-кислоты и модифицированной олигомалеимидогидроксифениленом 2. Лаковые покрытия, полученные по способу прототипа, обладают высокими физикомеханическими характеристиками, хорошей адгезией, но недостаточно высокой коррозионной устойчивостью металлических поверхностей к воздействию влаги. Задача данного изобретения - повышение коррозионной устойчивости металлических поверхностей к воздействию влаги. Поставленная задача достигается тем, что способ получения антикоррозионного покрытия, включающий нанесение на металлическую поверхность алкидной смолы, полученной поликонденсацией многоатомного спирта с растительным маслом и ангидридом 5,6-бензбицикло-2,2,2-октанон-8-дикарбоновой-2,3-кислоты формулы,гдеозначает 3 или 4,и содержащей 1 мас.сиккатива, и отверждение, отличается тем, что предварительно на металлической поверхности формируют грунтовочный слой олигомалеимидогидроксифенилена вышеприведенной формулы путем нанесения на поверхность его раствора в ,диметилформамиде с последующим удалением растворителя сушкой на воздухе при 2530 С в течение 20-30 мин, а отверждение проводят при комнатной температуре в течение 8-10 ч или при 100-105 С в течение 30-45 мин. Предлагаемое изобретение иллюстрируется следующими примерами конкретного исполнения. 2 12128 1 2009.08.30 Пример 1. На предварительно подготовленную для получения защитного покрытия металлическую поверхность наносили подслой (грунтовочный слой) методом окунания в 10 -ный раствор олигомалеимидогидроксифенилена приведенной выше формулы в ,диметилформамиде с последующим удалением растворителя при 25 С в течение 30 мин. Затем на загрунтованную поверхность металла наносили защитный слой алкидной смолы на основе ангидрида 5,6-бензбицикло-2,2,2-октанон-8-дикарбоновой-2,3-кислоты, модифицированной этим же олигомалеимидогидроксифениленом, содержащей 1(от массы смолы) сиккатива 64, отверждали при комнатной температуре в течение 8-10 ч или при 100-105 С в течение 30-45 мин и определяли физико-механические и другие свойства лаковых покрытий в соответствии с техническими требованиями к продукции лакокрасочной промышленности. Подготовку образцов к испытаниям для определения характеристик пленки получаемого покрытия по внешнему виду, эластичности, адгезии, твердости проводили по ГОСТ 8832-76. Внешний вид определяли после охлаждения визуально, при рассеянном свете. Определение эластичности пленки проводили по ГОСТ 6806-78, диаметр стержня по шкале гибкости 1 мм определение твердости пленки проводили по ГОСТ 5233-89 на стеклянной пластине. Адгезию к металлическим подложкам определяли по методу решетчатого надреза в соответствии с ГОСТ 15140-78. Коррозионную устойчивость металлических поверхностей, защищенных лаковым покрытием, к воздействию влаги оценивали по времени (в сутках) появления ржавчины на поверхности металлической (стальной) пластины под слоем защитного покрытия при выдержке в воде при 20 С (начало подпленочной коррозии). Данные по составу и свойствам лаковых покрытий, получаемых по предлагаемому способу, приведены в таблице. Состав и свойства лаковых покрытий Начало подпленочной Состав смолы Твердость, отн.ед. Адгезия, г/мм коррозии, суткипри- СпирБез мера товой ЖирС подБез под- С подБез подС подподслоя компо- ность слоем слоя 2 слоем слоя 2 слоем 2 нент 1 Г 30 0,98 0,98 781 847 95 180 2 Г 40 0,94 0,94 758 820 97 180 3 Г 50 0,65 0,65 718 775 93 178 4 ПЭ 50 0,86 0,86 525 560 80 155 5 ПЭ 60 0,84 0,84 489 443 75 150 Примечание Г - глицерин, ПЭ - пентаэритрит. В примерах, приведенных в таблице, кислотным компонентом для всех образцов лаковых покрытий является ангидрид 5,6-бензбицикло-2,2,2-октанон-8-дикарбоновой-2,3 кислоты, модифицирующим компонентом, олигомалеимидогидроксифенилен, взятый в количестве 0,1-0,5 от массы алкидной смолы. Условия получения лакокрасочных покрытий и проведения их испытаний аналогичны описанным в примере 1. Как видно из данных таблицы, предлагаемый способ позволяет при сохранении твердости покрытия на 6-10 повысить его адгезию к металлической подложке. Срок службы защитного покрытия без проявления подпленочной коррозии, т.е до появления ржавчины на металлической пластине под пленкой лакокрасочного покрытия при 20 С в воде, возрастает практически в два раза. Данное изобретение может быть использовано на машиностроительных предприятиях Республики Беларусь и за ее пределами Минском автомобильном заводе, Минском трак 3 12128 1 2009.08.30 торном заводе, Белорусском автомобильном заводе, Ульяновском автозаводе и других предприятиях, для защиты поверхностей металлических изделий от коррозии. Источники информации 1. А.с. СССР 334231, МПК 08 17/06, 08 17/14, 1972. 2. Патент РБ 9043, МПК 7 09 167/08, 2007 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
