Кормоуборочный комбайн

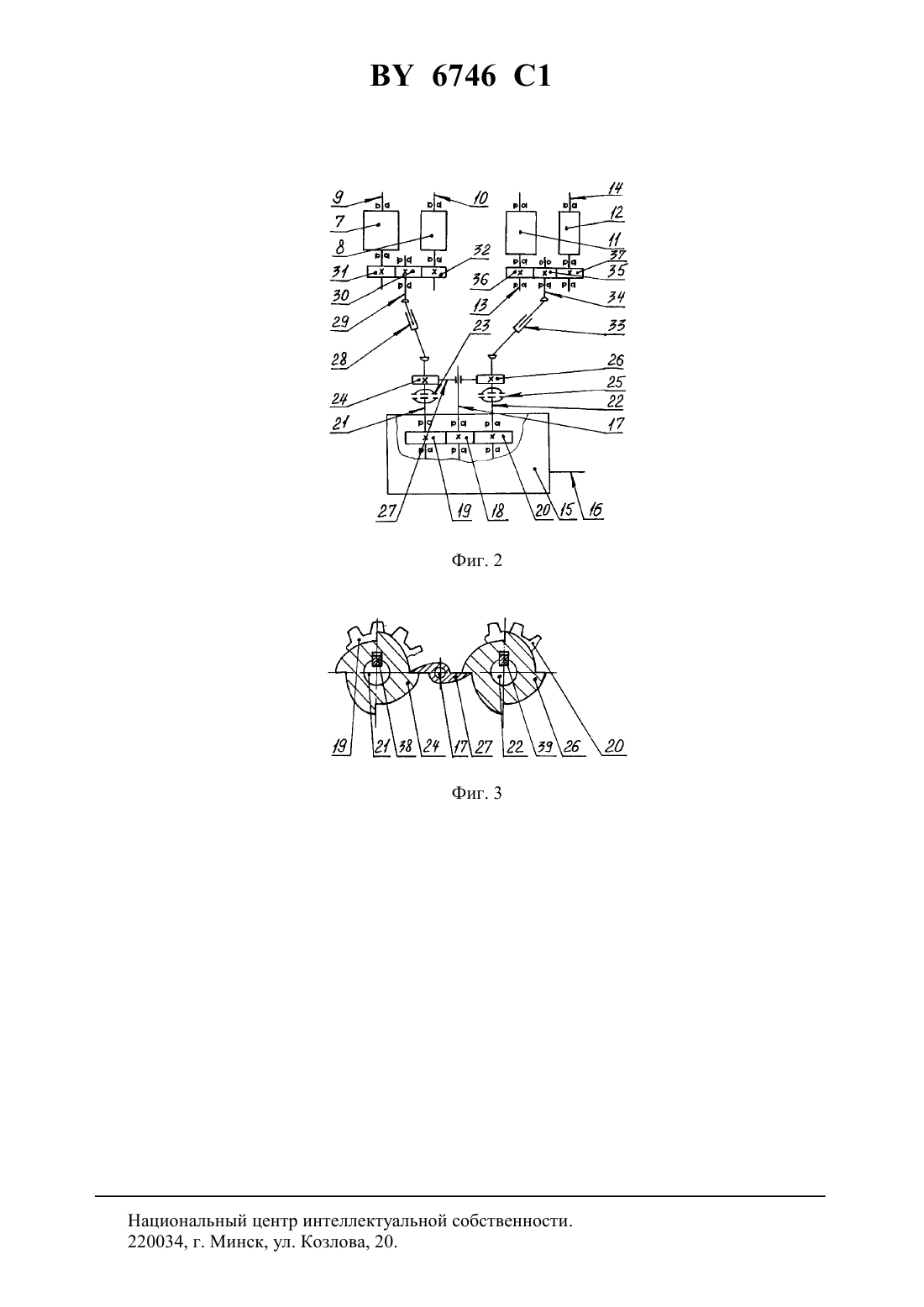

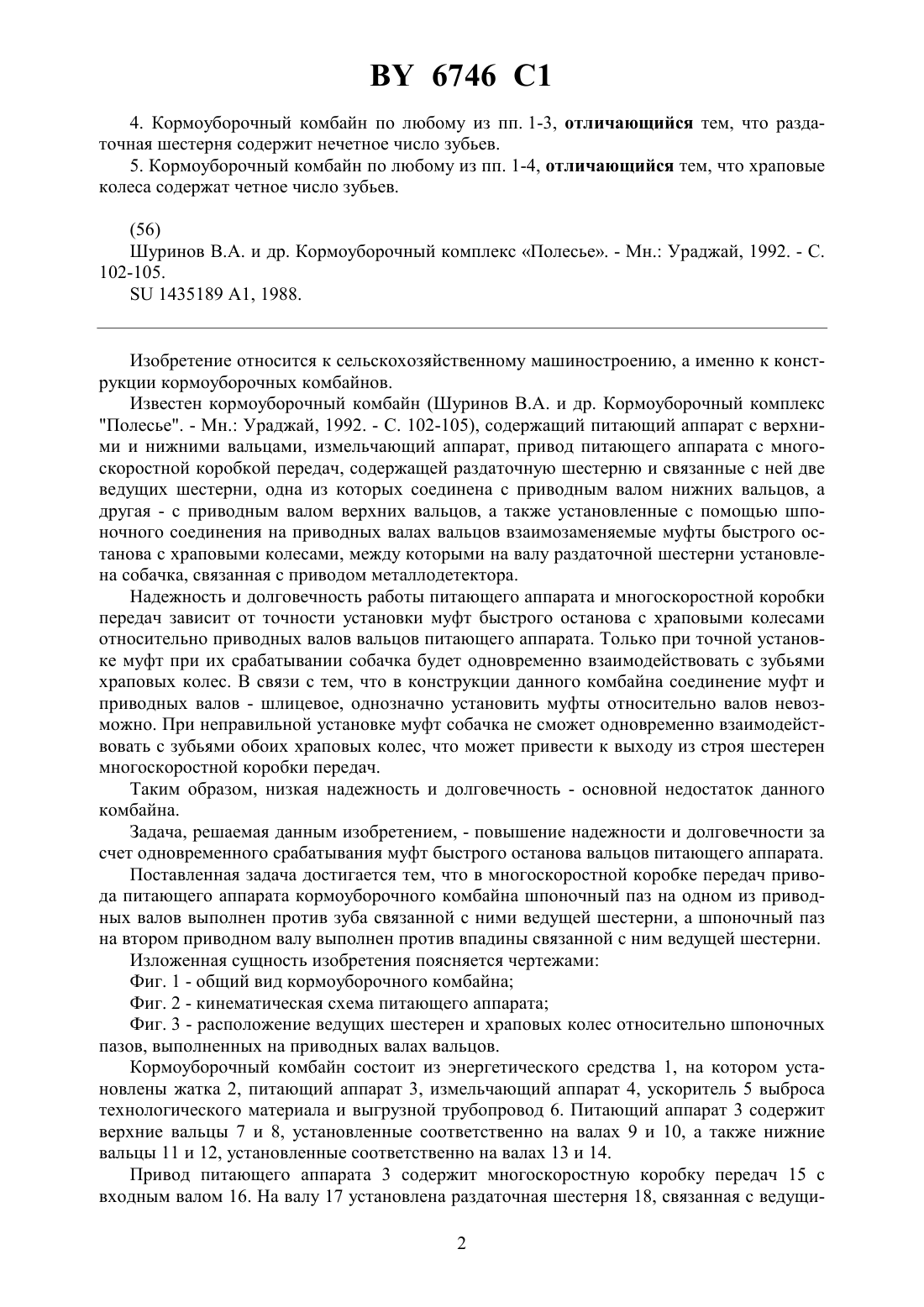

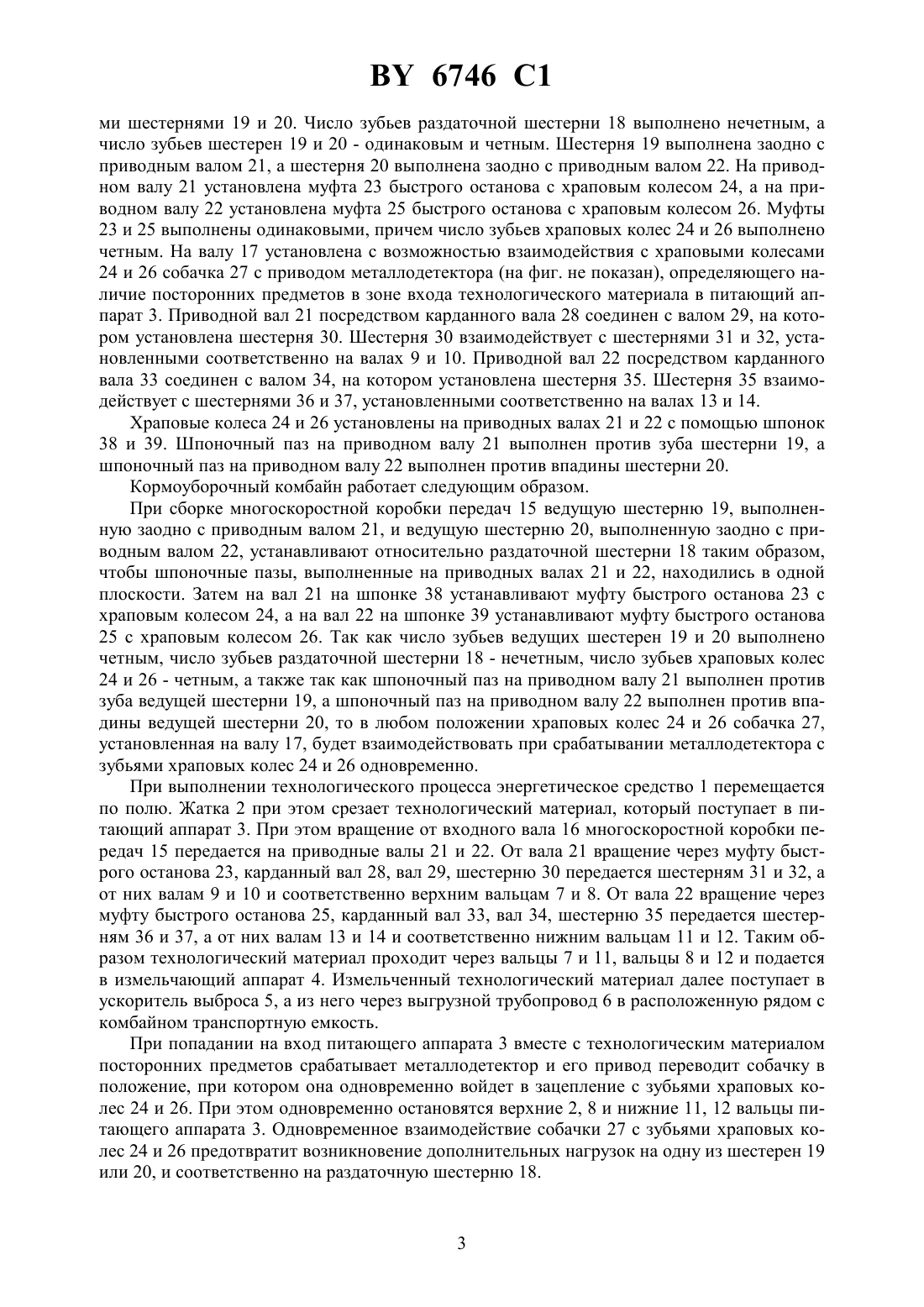

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Автор Жмайлик Валерий Алексеевич(73) Патентообладатель Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) 1. Кормоуборочный комбайн, содержащий питающий аппарат с верхними и нижними вальцами, измельчающий аппарат, привод питающего аппарата с многоскоростной коробкой передач, содержащей раздаточную шестерню и связанные с ней две ведущих шестерни,одна из которых соединена с приводным валом нижних вальцов, а другая - с приводным валом верхних вальцов, а также установленные с помощью шпоночного соединения на приводных валах вальцов взаимозаменяемые муфты быстрого останова с храповыми колесами,между которыми на валу раздаточной шестерни установлена собачка, связанная с приводом металлодетектора, отличающийся тем, что шпоночный паз на одном из приводных валов выполнен против зуба связанной с ними ведущей шестерни, а шпоночный паз на втором приводном валу выполнен против впадины связанной с ним ведущей шестерни. 2. Кормоуборочный комбайн по п. 1, отличающийся тем, что приводные валы выполнены заодно с ведущими шестернями. 3. Кормоуборочный комбайн по пп. 1 или 2, отличающийся тем, что ведущие шестерни содержат одинаковое и четное число зубьев. 6746 1 4. Кормоуборочный комбайн по любому из пп. 1-3, отличающийся тем, что раздаточная шестерня содержит нечетное число зубьев. 5. Кормоуборочный комбайн по любому из пп. 1-4, отличающийся тем, что храповые колеса содержат четное число зубьев.(56) Шуринов В.А. и др. Кормоуборочный комплекс Полесье. - Мн. Ураджай, 1992. - С. 102-105.1435189 А 1, 1988. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции кормоуборочных комбайнов. Известен кормоуборочный комбайн (Шуринов В.А. и др. Кормоуборочный комплекс Полесье. - Мн. Ураджай, 1992. - С. 102-105), содержащий питающий аппарат с верхними и нижними вальцами, измельчающий аппарат, привод питающего аппарата с многоскоростной коробкой передач, содержащей раздаточную шестерню и связанные с ней две ведущих шестерни, одна из которых соединена с приводным валом нижних вальцов, а другая - с приводным валом верхних вальцов, а также установленные с помощью шпоночного соединения на приводных валах вальцов взаимозаменяемые муфты быстрого останова с храповыми колесами, между которыми на валу раздаточной шестерни установлена собачка, связанная с приводом металлодетектора. Надежность и долговечность работы питающего аппарата и многоскоростной коробки передач зависит от точности установки муфт быстрого останова с храповыми колесами относительно приводных валов вальцов питающего аппарата. Только при точной установке муфт при их срабатывании собачка будет одновременно взаимодействовать с зубьями храповых колес. В связи с тем, что в конструкции данного комбайна соединение муфт и приводных валов - шлицевое, однозначно установить муфты относительно валов невозможно. При неправильной установке муфт собачка не сможет одновременно взаимодействовать с зубьями обоих храповых колес, что может привести к выходу из строя шестерен многоскоростной коробки передач. Таким образом, низкая надежность и долговечность - основной недостаток данного комбайна. Задача, решаемая данным изобретением, - повышение надежности и долговечности за счет одновременного срабатывания муфт быстрого останова вальцов питающего аппарата. Поставленная задача достигается тем, что в многоскоростной коробке передач привода питающего аппарата кормоуборочного комбайна шпоночный паз на одном из приводных валов выполнен против зуба связанной с ними ведущей шестерни, а шпоночный паз на втором приводном валу выполнен против впадины связанной с ним ведущей шестерни. Изложенная сущность изобретения поясняется чертежами Фиг. 1 - общий вид кормоуборочного комбайна Фиг. 2 - кинематическая схема питающего аппарата Фиг. 3 - расположение ведущих шестерен и храповых колес относительно шпоночных пазов, выполненных на приводных валах вальцов. Кормоуборочный комбайн состоит из энергетического средства 1, на котором установлены жатка 2, питающий аппарат 3, измельчающий аппарат 4, ускоритель 5 выброса технологического материала и выгрузной трубопровод 6. Питающий аппарат 3 содержит верхние вальцы 7 и 8, установленные соответственно на валах 9 и 10, а также нижние вальцы 11 и 12, установленные соответственно на валах 13 и 14. Привод питающего аппарата 3 содержит многоскоростную коробку передач 15 с входным валом 16. На валу 17 установлена раздаточная шестерня 18, связанная с ведущи 2 6746 1 ми шестернями 19 и 20. Число зубьев раздаточной шестерни 18 выполнено нечетным, а число зубьев шестерен 19 и 20 - одинаковым и четным. Шестерня 19 выполнена заодно с приводным валом 21, а шестерня 20 выполнена заодно с приводным валом 22. На приводном валу 21 установлена муфта 23 быстрого останова с храповым колесом 24, а на приводном валу 22 установлена муфта 25 быстрого останова с храповым колесом 26. Муфты 23 и 25 выполнены одинаковыми, причем число зубьев храповых колес 24 и 26 выполнено четным. На валу 17 установлена с возможностью взаимодействия с храповыми колесами 24 и 26 собачка 27 с приводом металлодетектора (на фиг. не показан), определяющего наличие посторонних предметов в зоне входа технологического материала в питающий аппарат 3. Приводной вал 21 посредством карданного вала 28 соединен с валом 29, на котором установлена шестерня 30. Шестерня 30 взаимодействует с шестернями 31 и 32, установленными соответственно на валах 9 и 10. Приводной вал 22 посредством карданного вала 33 соединен с валом 34, на котором установлена шестерня 35. Шестерня 35 взаимодействует с шестернями 36 и 37, установленными соответственно на валах 13 и 14. Храповые колеса 24 и 26 установлены на приводных валах 21 и 22 с помощью шпонок 38 и 39. Шпоночный паз на приводном валу 21 выполнен против зуба шестерни 19, а шпоночный паз на приводном валу 22 выполнен против впадины шестерни 20. Кормоуборочный комбайн работает следующим образом. При сборке многоскоростной коробки передач 15 ведущую шестерню 19, выполненную заодно с приводным валом 21, и ведущую шестерню 20, выполненную заодно с приводным валом 22, устанавливают относительно раздаточной шестерни 18 таким образом,чтобы шпоночные пазы, выполненные на приводных валах 21 и 22, находились в одной плоскости. Затем на вал 21 на шпонке 38 устанавливают муфту быстрого останова 23 с храповым колесом 24, а на вал 22 на шпонке 39 устанавливают муфту быстрого останова 25 с храповым колесом 26. Так как число зубьев ведущих шестерен 19 и 20 выполнено четным, число зубьев раздаточной шестерни 18 - нечетным, число зубьев храповых колес 24 и 26 - четным, а также так как шпоночный паз на приводном валу 21 выполнен против зуба ведущей шестерни 19, а шпоночный паз на приводном валу 22 выполнен против впадины ведущей шестерни 20, то в любом положении храповых колес 24 и 26 собачка 27,установленная на валу 17, будет взаимодействовать при срабатывании металлодетектора с зубьями храповых колес 24 и 26 одновременно. При выполнении технологического процесса энергетическое средство 1 перемещается по полю. Жатка 2 при этом срезает технологический материал, который поступает в питающий аппарат 3. При этом вращение от входного вала 16 многоскоростной коробки передач 15 передается на приводные валы 21 и 22. От вала 21 вращение через муфту быстрого останова 23, карданный вал 28, вал 29, шестерню 30 передается шестерням 31 и 32, а от них валам 9 и 10 и соответственно верхним вальцам 7 и 8. От вала 22 вращение через муфту быстрого останова 25, карданный вал 33, вал 34, шестерню 35 передается шестерням 36 и 37, а от них валам 13 и 14 и соответственно нижним вальцам 11 и 12. Таким образом технологический материал проходит через вальцы 7 и 11, вальцы 8 и 12 и подается в измельчающий аппарат 4. Измельченный технологический материал далее поступает в ускоритель выброса 5, а из него через выгрузной трубопровод 6 в расположенную рядом с комбайном транспортную емкость. При попадании на вход питающего аппарата 3 вместе с технологическим материалом посторонних предметов срабатывает металлодетектор и его привод переводит собачку в положение, при котором она одновременно войдет в зацепление с зубьями храповых колес 24 и 26. При этом одновременно остановятся верхние 2, 8 и нижние 11, 12 вальцы питающего аппарата 3. Одновременное взаимодействие собачки 27 с зубьями храповых колес 24 и 26 предотвратит возникновение дополнительных нагрузок на одну из шестерен 19 или 20, и соответственно на раздаточную шестерню 18. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
