Ловушка конусная

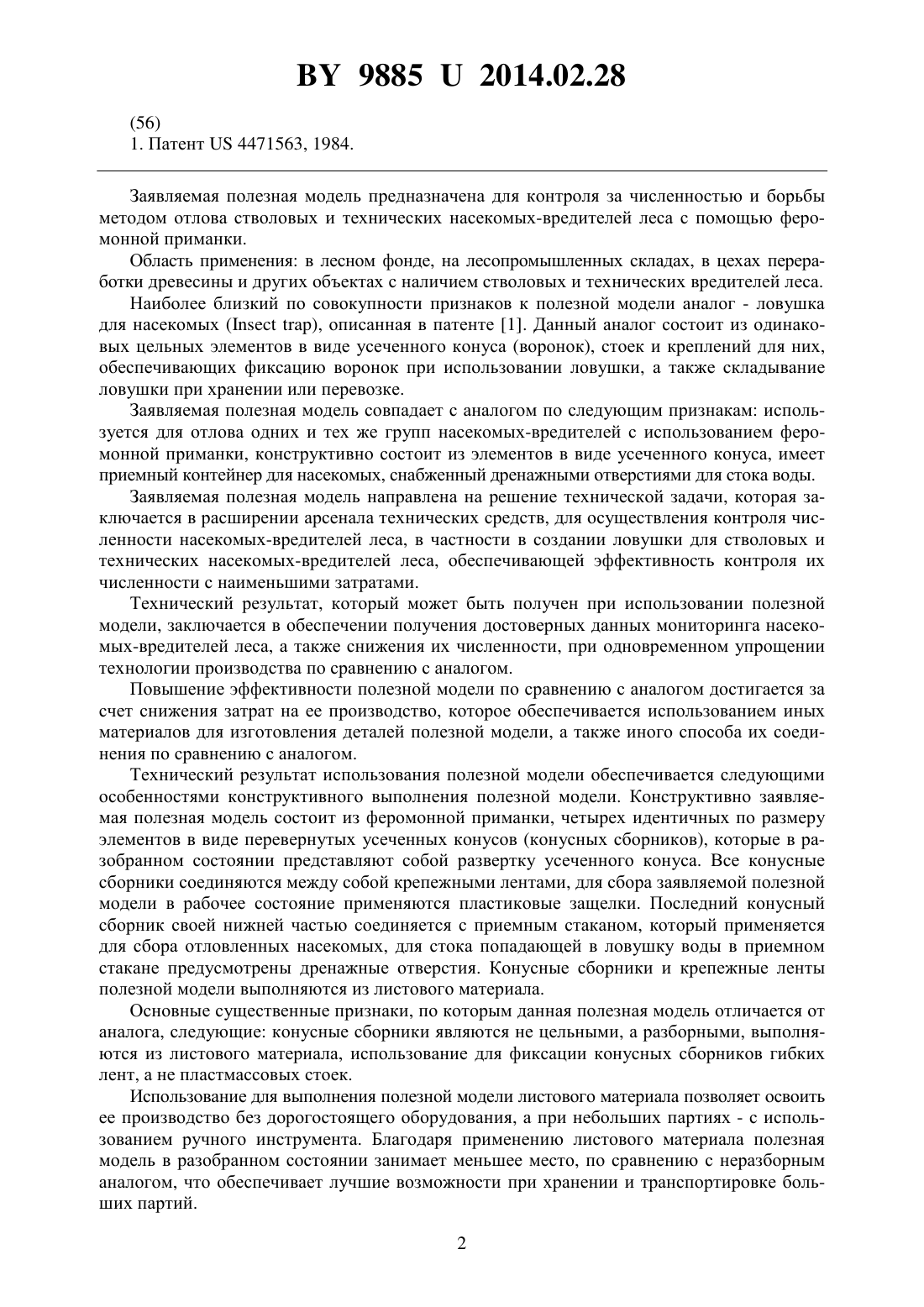

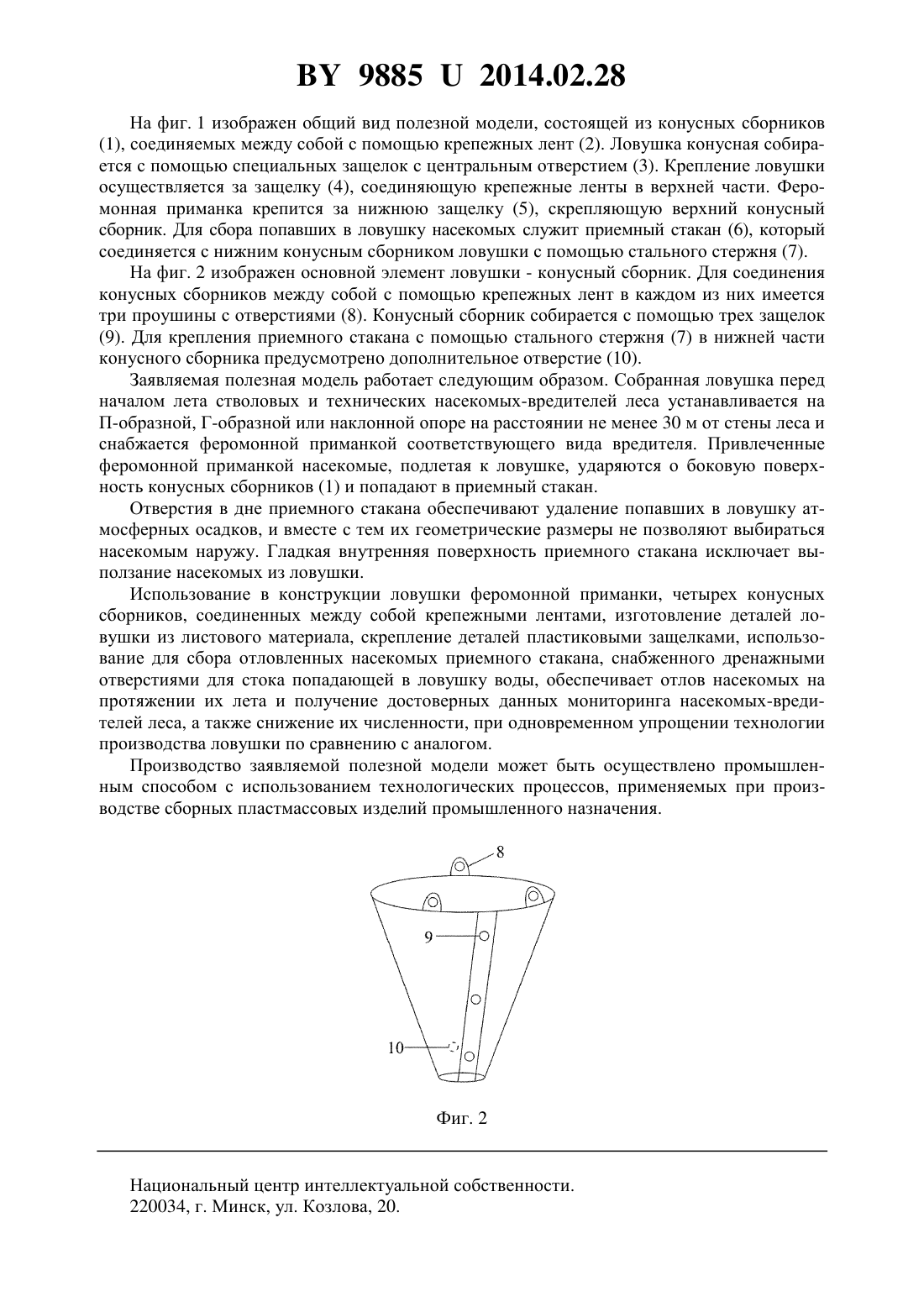

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение по защите и мониторингу леса Беллесозащита(72) Автор Жданович Сергей Анатольевич(73) Патентообладатель Государственное учреждение по защите и мониторингу леса Беллесозащита(57) Ловушка конусная, включающая конусные сборники, приемный стакан и феромонную приманку, отличающаяся тем, что состоит из четырех идентичных по размеру элементов в виде перевернутых усеченных конусов, изготовленных из листового материала, соединенных между собой крепежными лентами и скрепленных пластиковыми защелками, последний конусный сборник своей нижней частью соединен с приемным стаканом, который применяется для сбора отловленных насекомых, для стока попадающей в ловушку воды в приемном стакане предусмотрены дренажные отверстия.(56) 1. Патент 4471563, 1984. Заявляемая полезная модель предназначена для контроля за численностью и борьбы методом отлова стволовых и технических насекомых-вредителей леса с помощью феромонной приманки. Область применения в лесном фонде, на лесопромышленных складах, в цехах переработки древесины и других объектах с наличием стволовых и технических вредителей леса. Наиболее близкий по совокупности признаков к полезной модели аналог - ловушка для насекомых ( ), описанная в патенте 1. Данный аналог состоит из одинаковых цельных элементов в виде усеченного конуса (воронок), стоек и креплений для них,обеспечивающих фиксацию воронок при использовании ловушки, а также складывание ловушки при хранении или перевозке. Заявляемая полезная модель совпадает с аналогом по следующим признакам используется для отлова одних и тех же групп насекомых-вредителей с использованием феромонной приманки, конструктивно состоит из элементов в виде усеченного конуса, имеет приемный контейнер для насекомых, снабженный дренажными отверстиями для стока воды. Заявляемая полезная модель направлена на решение технической задачи, которая заключается в расширении арсенала технических средств, для осуществления контроля численности насекомых-вредителей леса, в частности в создании ловушки для стволовых и технических насекомых-вредителей леса, обеспечивающей эффективность контроля их численности с наименьшими затратами. Технический результат, который может быть получен при использовании полезной модели, заключается в обеспечении получения достоверных данных мониторинга насекомых-вредителей леса, а также снижения их численности, при одновременном упрощении технологии производства по сравнению с аналогом. Повышение эффективности полезной модели по сравнению с аналогом достигается за счет снижения затрат на ее производство, которое обеспечивается использованием иных материалов для изготовления деталей полезной модели, а также иного способа их соединения по сравнению с аналогом. Технический результат использования полезной модели обеспечивается следующими особенностями конструктивного выполнения полезной модели. Конструктивно заявляемая полезная модель состоит из феромонной приманки, четырех идентичных по размеру элементов в виде перевернутых усеченных конусов (конусных сборников), которые в разобранном состоянии представляют собой развертку усеченного конуса. Все конусные сборники соединяются между собой крепежными лентами, для сбора заявляемой полезной модели в рабочее состояние применяются пластиковые защелки. Последний конусный сборник своей нижней частью соединяется с приемным стаканом, который применяется для сбора отловленных насекомых, для стока попадающей в ловушку воды в приемном стакане предусмотрены дренажные отверстия. Конусные сборники и крепежные ленты полезной модели выполняются из листового материала. Основные существенные признаки, по которым данная полезная модель отличается от аналога, следующие конусные сборники являются не цельными, а разборными, выполняются из листового материала, использование для фиксации конусных сборников гибких лент, а не пластмассовых стоек. Использование для выполнения полезной модели листового материала позволяет освоить ее производство без дорогостоящего оборудования, а при небольших партиях - с использованием ручного инструмента. Благодаря применению листового материала полезная модель в разобранном состоянии занимает меньшее место, по сравнению с неразборным аналогом, что обеспечивает лучшие возможности при хранении и транспортировке больших партий. 2 98852014.02.28 На фиг. 1 изображен общий вид полезной модели, состоящей из конусных сборников(1), соединяемых между собой с помощью крепежных лент (2). Ловушка конусная собирается с помощью специальных защелок с центральным отверстием (3). Крепление ловушки осуществляется за защелку (4), соединяющую крепежные ленты в верхней части. Феромонная приманка крепится за нижнюю защелку (5), скрепляющую верхний конусный сборник. Для сбора попавших в ловушку насекомых служит приемный стакан (6), который соединяется с нижним конусным сборником ловушки с помощью стального стержня (7). На фиг. 2 изображен основной элемент ловушки - конусный сборник. Для соединения конусных сборников между собой с помощью крепежных лент в каждом из них имеется три проушины с отверстиями (8). Конусный сборник собирается с помощью трех защелок(9). Для крепления приемного стакана с помощью стального стержня (7) в нижней части конусного сборника предусмотрено дополнительное отверстие (10). Заявляемая полезная модель работает следующим образом. Собранная ловушка перед началом лета стволовых и технических насекомых-вредителей леса устанавливается на П-образной, Г-образной или наклонной опоре на расстоянии не менее 30 м от стены леса и снабжается феромонной приманкой соответствующего вида вредителя. Привлеченные феромонной приманкой насекомые, подлетая к ловушке, ударяются о боковую поверхность конусных сборников (1) и попадают в приемный стакан. Отверстия в дне приемного стакана обеспечивают удаление попавших в ловушку атмосферных осадков, и вместе с тем их геометрические размеры не позволяют выбираться насекомым наружу. Гладкая внутренняя поверхность приемного стакана исключает выползание насекомых из ловушки. Использование в конструкции ловушки феромонной приманки, четырех конусных сборников, соединенных между собой крепежными лентами, изготовление деталей ловушки из листового материала, скрепление деталей пластиковыми защелками, использование для сбора отловленных насекомых приемного стакана, снабженного дренажными отверстиями для стока попадающей в ловушку воды, обеспечивает отлов насекомых на протяжении их лета и получение достоверных данных мониторинга насекомых-вредителей леса, а также снижение их численности, при одновременном упрощении технологии производства ловушки по сравнению с аналогом. Производство заявляемой полезной модели может быть осуществлено промышленным способом с использованием технологических процессов, применяемых при производстве сборных пластмассовых изделий промышленного назначения. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
