Ловушка для летающих насекомых

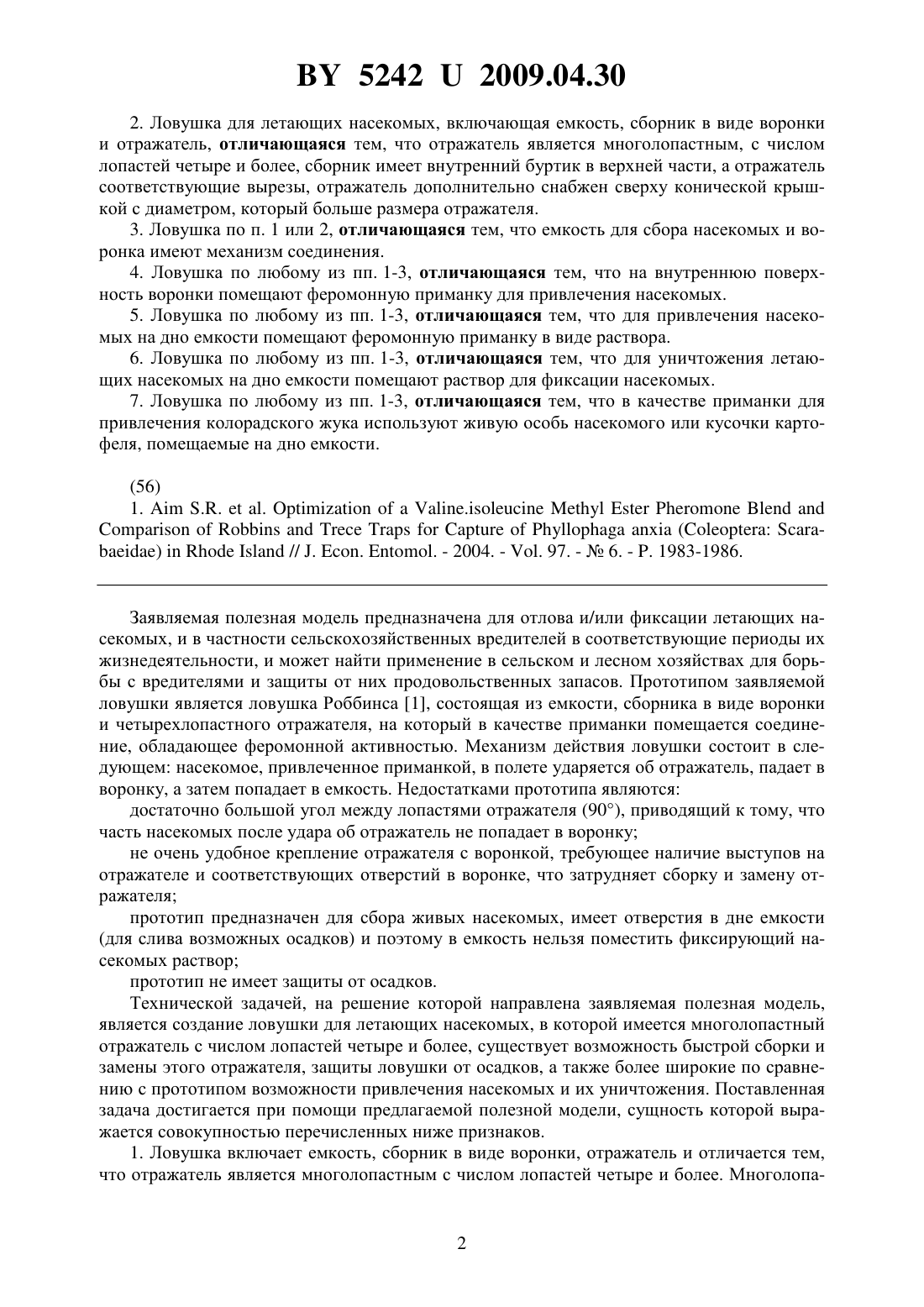

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛОВУШКА ДЛЯ ЛЕТАЮЩИХ НАСЕКОМЫХ(71) Заявитель Государственное научное учреждение Институт биоорганической химии Национальной академии наук Беларуси(72) Авторы Фигловский Владимир Анатольевич Голубович Владимир Петрович Бурая Татьяна Александровна Соколов Юрий Александрович Поликарпова Валентина Ивановна(73) Патентообладатель Государственное научное учреждение Институт биоорганической химии Национальной академии наук Беларуси(57) 1. Ловушка для летающих насекомых, включающая емкость, сборник в виде воронки и отражатель, отличающаяся тем, что отражатель является многолопастным, с числом лопастей четыре и более, сборник имеет внутренний буртик в верхней части, а отражатель соответствующие вырезы. 52422009.04.30 2. Ловушка для летающих насекомых, включающая емкость, сборник в виде воронки и отражатель, отличающаяся тем, что отражатель является многолопастным, с числом лопастей четыре и более, сборник имеет внутренний буртик в верхней части, а отражатель соответствующие вырезы, отражатель дополнительно снабжен сверху конической крышкой с диаметром, который больше размера отражателя. 3. Ловушка по п. 1 или 2, отличающаяся тем, что емкость для сбора насекомых и воронка имеют механизм соединения. 4. Ловушка по любому из пп. 1-3, отличающаяся тем, что на внутреннюю поверхность воронки помещают феромонную приманку для привлечения насекомых. 5. Ловушка по любому из пп. 1-3, отличающаяся тем, что для привлечения насекомых на дно емкости помещают феромонную приманку в виде раствора. 6. Ловушка по любому из пп. 1-3, отличающаяся тем, что для уничтожения летающих насекомых на дно емкости помещают раствор для фиксации насекомых. 7. Ловушка по любому из пп. 1-3, отличающаяся тем, что в качестве приманки для привлечения колорадского жука используют живую особь насекомого или кусочки картофеля, помещаемые на дно емкости.(56) 1...( )// . . . - 2004. - . 97. -6. - . 1983-1986. Заявляемая полезная модель предназначена для отлова и/или фиксации летающих насекомых, и в частности сельскохозяйственных вредителей в соответствующие периоды их жизнедеятельности, и может найти применение в сельском и лесном хозяйствах для борьбы с вредителями и защиты от них продовольственных запасов. Прототипом заявляемой ловушки является ловушка Роббинса 1, состоящая из емкости, сборника в виде воронки и четырехлопастного отражателя, на который в качестве приманки помещается соединение, обладающее феромонной активностью. Механизм действия ловушки состоит в следующем насекомое, привлеченное приманкой, в полете ударяется об отражатель, падает в воронку, а затем попадает в емкость. Недостатками прототипа являются достаточно большой угол между лопастями отражателя (90), приводящий к тому, что часть насекомых после удара об отражатель не попадает в воронку не очень удобное крепление отражателя с воронкой, требующее наличие выступов на отражателе и соответствующих отверстий в воронке, что затрудняет сборку и замену отражателя прототип предназначен для сбора живых насекомых, имеет отверстия в дне емкости(для слива возможных осадков) и поэтому в емкость нельзя поместить фиксирующий насекомых раствор прототип не имеет защиты от осадков. Технической задачей, на решение которой направлена заявляемая полезная модель,является создание ловушки для летающих насекомых, в которой имеется многолопастный отражатель с числом лопастей четыре и более, существует возможность быстрой сборки и замены этого отражателя, защиты ловушки от осадков, а также более широкие по сравнению с прототипом возможности привлечения насекомых и их уничтожения. Поставленная задача достигается при помощи предлагаемой полезной модели, сущность которой выражается совокупностью перечисленных ниже признаков. 1. Ловушка включает емкость, сборник в виде воронки, отражатель и отличается тем,что отражатель является многолопастным с числом лопастей четыре и более. Многолопа 2 52422009.04.30 стность дает возможность уменьшить угол между лопастями, что повышает вероятность попадания насекомых в воронку. 2. Сборник имеет в верхней части внутренний буртик, а отражатель соответствующие этому буртику вырезы, что обеспечивает простое и прочное соединение сборника с отражателем и позволяет легко менять отражатели. Заявляемая ловушка может легко собираться, а четырехлопастный отражатель легко заменяться на другой с иным числом лопастей для расширения функциональных возможностей ловушки и способов ее применения. Заметим, что в прототипе крепление отражателя и сборника осуществляется за счет выступов в лопастях отражателя, которые вставляются в заранее проделанные по числу упомянутых выступов отверстия в сборнике. Поэтому замена отражателя является достаточно сложным процессом и возможна только на отражатель, содержащий такое же число лопастей, связанное с количеством уже проделанных в сборнике отверстий. 3. Отражатель может дополнительно снабжаться сверху конической крышкой с диаметром, большим размера отражателя, что позволяет защитить ловушку от осадков и расширить возможности ее применения. Она может функционировать в полевых условиях, в крытых помещениях, в лесу. 4. В отличие от прототипа, где емкость для сбора насекомых и воронка соединяются друг с другом с помощью липучек, в заявленной ловушке емкость и воронка имеют механизм соединения с помощью пробок, наличие которых в соответствующих соосных отверстиях воронки и емкости обеспечивает надежность соединения, особенно когда ловушка подвешивается с помощью шнура. 5. В зависимости от целей применения заявляемая ловушка может использоваться как для сбора, так и для уничтожения летающих насекомых различных видов и размеров. Для привлечения насекомых имеется возможность помещать соединения, обладающие феромонной активностью (феромонные приманки) в виде раствора не только на отражатель, но и на внутреннюю поверхность воронки, а также на дно емкости. В отличие от прототипа, в заявляемой ловушке отсутствуют отверстия в дне емкости, что позволяет помещать туда не только феромонную приманку в жидком виде (она не вытечет), но и фиксирующий насекомых раствор для их уничтожения. В качестве приманки могут служить любые феромонные приманки, включая приманки в виде промышленно выпускаемых феромонов для некоторых видов отлавливаемых насекомых. Кроме того, в качестве приманки на дно емкости для сбора насекомых может помещаться живая особь насекомого, например колорадский жук, или кусочек картофеля при использовании заявляемой ловушки против колорадского жука. Общий вид предлагаемой полезной модели дан на чертеже. Ловушка состоит из емкости для сбора насекомых 1, сборника (воронки) 2, отражателя 3, внутреннего буртика воронки и вырезов в отражателе 4, крышки отражателя 5, шнура для подвески ловушки и фиксации крышки 6 и пробок 7, скрепляющих воронку и емкость. Таким образом, насекомое, привлеченное приманкой, которая может размещаться на отражателе 3, на воронке 2 и на дне емкости 1 заявляемой ловушки, защищенной от осадков крышкой 5, в полете ударяется о многолопастный отражатель 3, в результате чего падает в воронку 2, а затем попадает в емкость 1, где может фиксироваться. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
