Ловушка для насекомых (варианты)

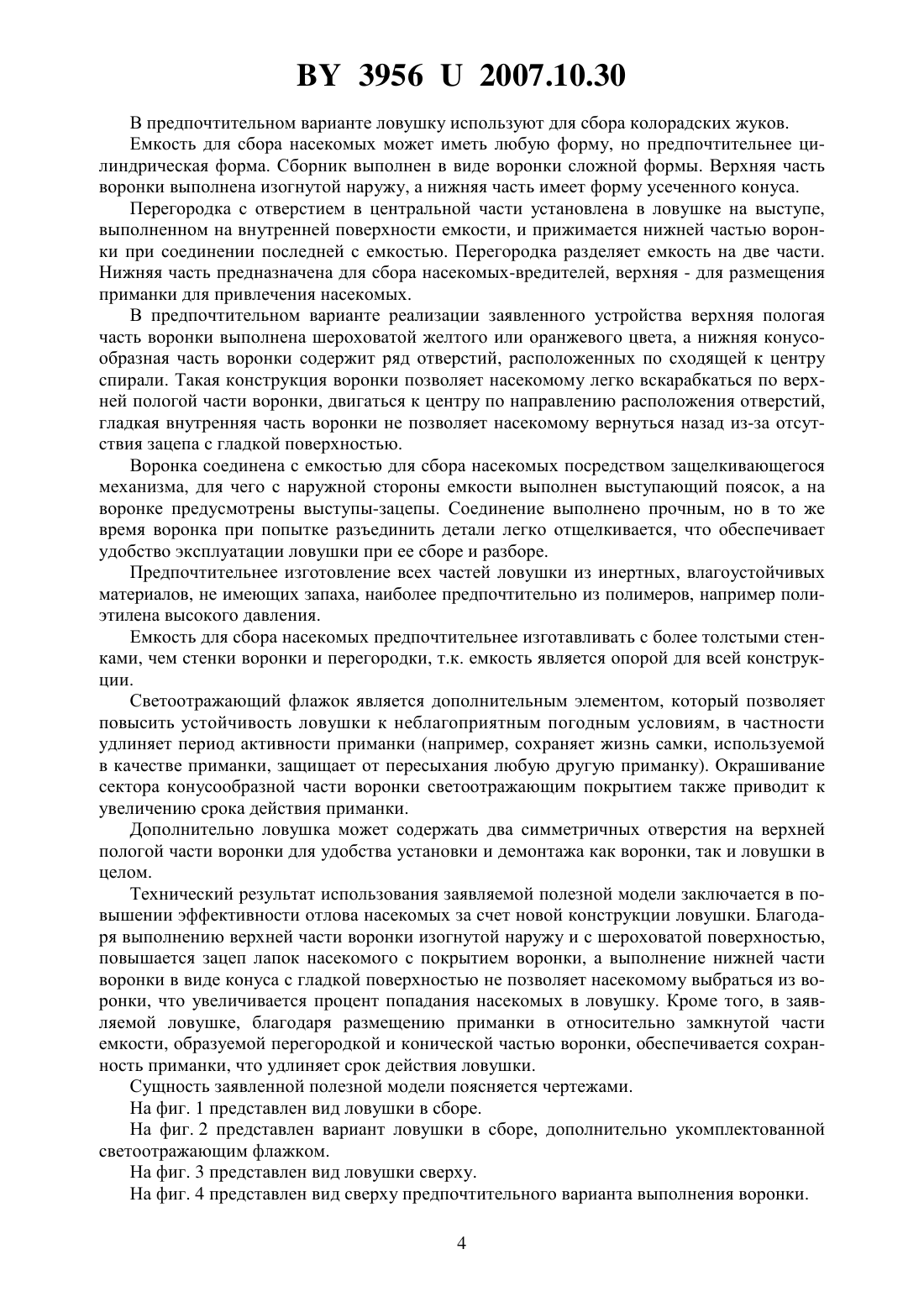

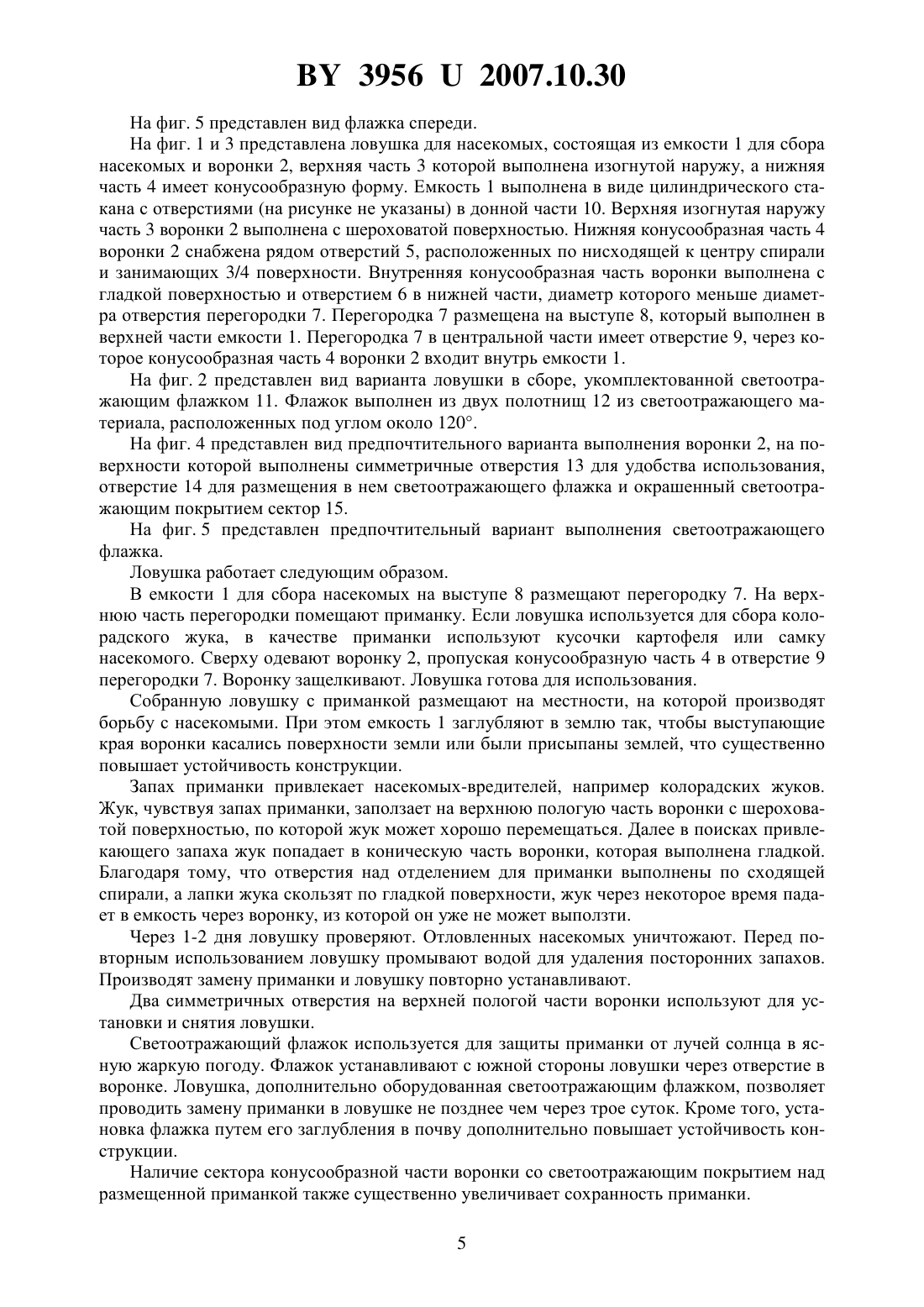

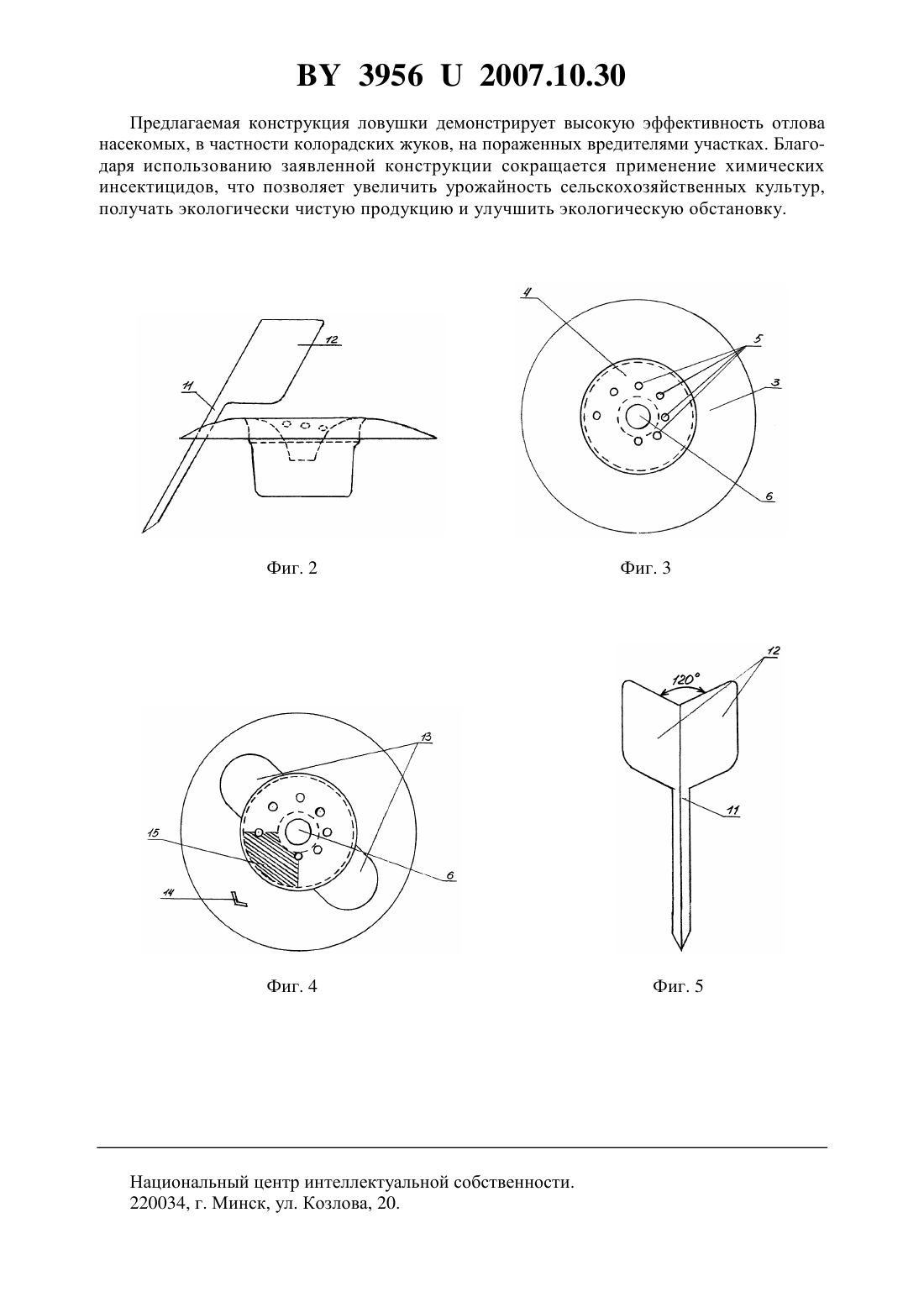

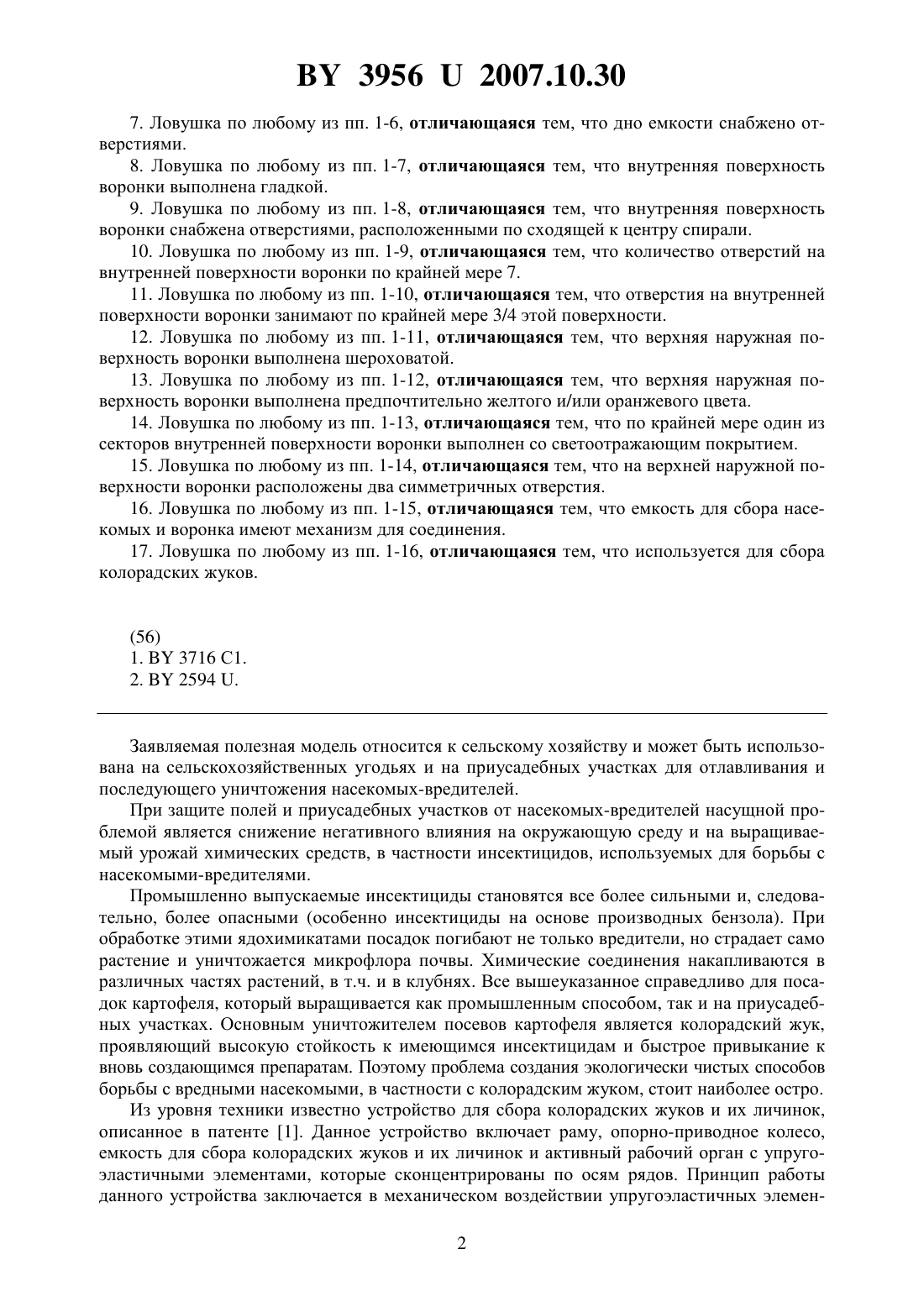

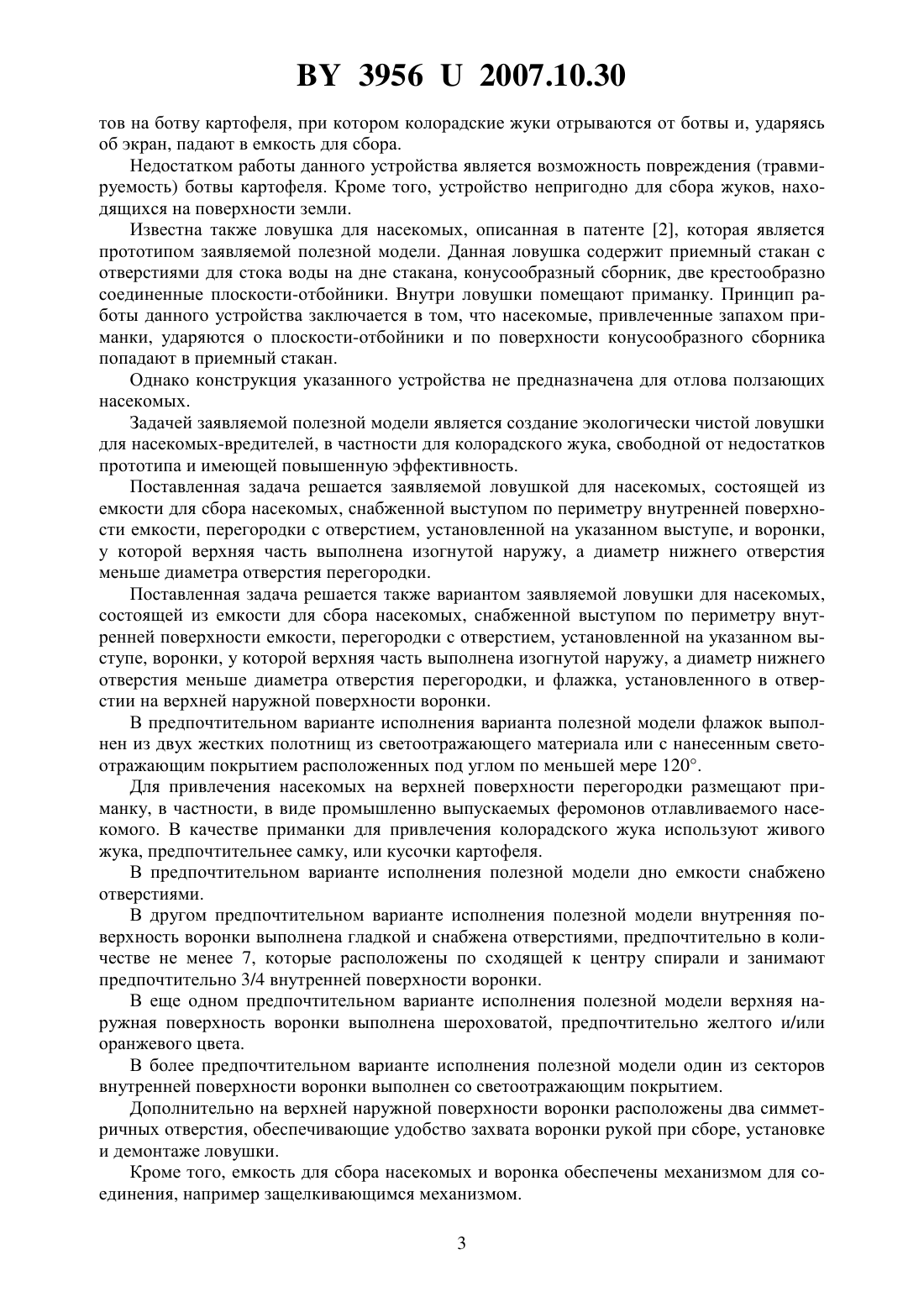

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛОВУШКА ДЛЯ НАСЕКОМЫХ (ВАРИАНТЫ)(71) Заявитель Шевко Геннадий Вячеславович(72) Автор Шевко Геннадий Вячеславович(73) Патентообладатель Шевко Геннадий Вячеславович(57) 1. Ловушка для насекомых, включающая емкость и сборник, отличающаяся тем, что емкость дополнительно снабжена перегородкой с отверстием, которая установлена на выступе, расположенном по периметру внутренней поверхности емкости, сборник представляет собой воронку, у которой верхний край выполнен изогнутым наружу, а диаметр нижнего отверстия меньше диаметра отверстия перегородки. 2. Ловушка для насекомых (вариант), включающая емкость и сборник, отличающаяся тем, что емкость дополнительно снабжена перегородкой с отверстием, которая установлена на выступе, расположенном по периметру внутренней поверхности емкости,сборник представляет собой воронку, у которой верхний край выполнен изогнутым наружу, а диаметр нижнего отверстия меньше диаметра отверстия перегородки, при этом на верхней наружной поверхности воронки дополнительно установлен флажок. 3. Ловушка по п. 2, отличающаяся тем, что флажок выполнен из двух жестких полотнищ из светоотражающего материала или с нанесенным светоотражающим покрытием, которые расположены под углом по меньшей мере 120 относительно друг друга. 4. Ловушка по п. 1 или 2, отличающаяся тем, что на верхней поверхности перегородки размещают приманку для привлечения насекомых. 5. Ловушка по п. 4, отличающаяся тем, что используют приманку в виде промышленно выпускаемых феромонов отлавливаемого насекомого. 6. Ловушка по п. 4, отличающаяся тем, что в качестве приманки для привлечения колорадского жука используют живого жука, предпочтительнее самку, или кусочки картофеля. 39562007.10.30 7. Ловушка по любому из пп. 1-6, отличающаяся тем, что дно емкости снабжено отверстиями. 8. Ловушка по любому из пп. 1-7, отличающаяся тем, что внутренняя поверхность воронки выполнена гладкой. 9. Ловушка по любому из пп. 1-8, отличающаяся тем, что внутренняя поверхность воронки снабжена отверстиями, расположенными по сходящей к центру спирали. 10. Ловушка по любому из пп. 1-9, отличающаяся тем, что количество отверстий на внутренней поверхности воронки по крайней мере 7. 11. Ловушка по любому из пп. 1-10, отличающаяся тем, что отверстия на внутренней поверхности воронки занимают по крайней мере 3/4 этой поверхности. 12. Ловушка по любому из пп. 1-11, отличающаяся тем, что верхняя наружная поверхность воронки выполнена шероховатой. 13. Ловушка по любому из пп. 1-12, отличающаяся тем, что верхняя наружная поверхность воронки выполнена предпочтительно желтого и/или оранжевого цвета. 14. Ловушка по любому из пп. 1-13, отличающаяся тем, что по крайней мере один из секторов внутренней поверхности воронки выполнен со светоотражающим покрытием. 15. Ловушка по любому из пп. 1-14, отличающаяся тем, что на верхней наружной поверхности воронки расположены два симметричных отверстия. 16. Ловушка по любому из пп. 1-15, отличающаяся тем, что емкость для сбора насекомых и воронка имеют механизм для соединения. 17. Ловушка по любому из пп. 1-16, отличающаяся тем, что используется для сбора колорадских жуков.(56) 1.3716 С 1. 2.2594 . Заявляемая полезная модель относится к сельскому хозяйству и может быть использована на сельскохозяйственных угодьях и на приусадебных участках для отлавливания и последующего уничтожения насекомых-вредителей. При защите полей и приусадебных участков от насекомых-вредителей насущной проблемой является снижение негативного влияния на окружающую среду и на выращиваемый урожай химических средств, в частности инсектицидов, используемых для борьбы с насекомыми-вредителями. Промышленно выпускаемые инсектициды становятся все более сильными и, следовательно, более опасными (особенно инсектициды на основе производных бензола). При обработке этими ядохимикатами посадок погибают не только вредители, но страдает само растение и уничтожается микрофлора почвы. Химические соединения накапливаются в различных частях растений, в т.ч. и в клубнях. Все вышеуказанное справедливо для посадок картофеля, который выращивается как промышленным способом, так и на приусадебных участках. Основным уничтожителем посевов картофеля является колорадский жук,проявляющий высокую стойкость к имеющимся инсектицидам и быстрое привыкание к вновь создающимся препаратам. Поэтому проблема создания экологически чистых способов борьбы с вредными насекомыми, в частности с колорадским жуком, стоит наиболее остро. Из уровня техники известно устройство для сбора колорадских жуков и их личинок,описанное в патенте 1. Данное устройство включает раму, опорно-приводное колесо,емкость для сбора колорадских жуков и их личинок и активный рабочий орган с упругоэластичными элементами, которые сконцентрированы по осям рядов. Принцип работы данного устройства заключается в механическом воздействии упругоэластичных элемен 2 39562007.10.30 тов на ботву картофеля, при котором колорадские жуки отрываются от ботвы и, ударяясь об экран, падают в емкость для сбора. Недостатком работы данного устройства является возможность повреждения (травмируемость) ботвы картофеля. Кроме того, устройство непригодно для сбора жуков, находящихся на поверхности земли. Известна также ловушка для насекомых, описанная в патенте 2, которая является прототипом заявляемой полезной модели. Данная ловушка содержит приемный стакан с отверстиями для стока воды на дне стакана, конусообразный сборник, две крестообразно соединенные плоскости-отбойники. Внутри ловушки помещают приманку. Принцип работы данного устройства заключается в том, что насекомые, привлеченные запахом приманки, ударяются о плоскости-отбойники и по поверхности конусообразного сборника попадают в приемный стакан. Однако конструкция указанного устройства не предназначена для отлова ползающих насекомых. Задачей заявляемой полезной модели является создание экологически чистой ловушки для насекомых-вредителей, в частности для колорадского жука, свободной от недостатков прототипа и имеющей повышенную эффективность. Поставленная задача решается заявляемой ловушкой для насекомых, состоящей из емкости для сбора насекомых, снабженной выступом по периметру внутренней поверхности емкости, перегородки с отверстием, установленной на указанном выступе, и воронки,у которой верхняя часть выполнена изогнутой наружу, а диаметр нижнего отверстия меньше диаметра отверстия перегородки. Поставленная задача решается также вариантом заявляемой ловушки для насекомых,состоящей из емкости для сбора насекомых, снабженной выступом по периметру внутренней поверхности емкости, перегородки с отверстием, установленной на указанном выступе, воронки, у которой верхняя часть выполнена изогнутой наружу, а диаметр нижнего отверстия меньше диаметра отверстия перегородки, и флажка, установленного в отверстии на верхней наружной поверхности воронки. В предпочтительном варианте исполнения варианта полезной модели флажок выполнен из двух жестких полотнищ из светоотражающего материала или с нанесенным светоотражающим покрытием расположенных под углом по меньшей мере 120. Для привлечения насекомых на верхней поверхности перегородки размещают приманку, в частности, в виде промышленно выпускаемых феромонов отлавливаемого насекомого. В качестве приманки для привлечения колорадского жука используют живого жука, предпочтительнее самку, или кусочки картофеля. В предпочтительном варианте исполнения полезной модели дно емкости снабжено отверстиями. В другом предпочтительном варианте исполнения полезной модели внутренняя поверхность воронки выполнена гладкой и снабжена отверстиями, предпочтительно в количестве не менее 7, которые расположены по сходящей к центру спирали и занимают предпочтительно 3/4 внутренней поверхности воронки. В еще одном предпочтительном варианте исполнения полезной модели верхняя наружная поверхность воронки выполнена шероховатой, предпочтительно желтого и/или оранжевого цвета. В более предпочтительном варианте исполнения полезной модели один из секторов внутренней поверхности воронки выполнен со светоотражающим покрытием. Дополнительно на верхней наружной поверхности воронки расположены два симметричных отверстия, обеспечивающие удобство захвата воронки рукой при сборе, установке и демонтаже ловушки. Кроме того, емкость для сбора насекомых и воронка обеспечены механизмом для соединения, например защелкивающимся механизмом. 3 39562007.10.30 В предпочтительном варианте ловушку используют для сбора колорадских жуков. Емкость для сбора насекомых может иметь любую форму, но предпочтительнее цилиндрическая форма. Сборник выполнен в виде воронки сложной формы. Верхняя часть воронки выполнена изогнутой наружу, а нижняя часть имеет форму усеченного конуса. Перегородка с отверстием в центральной части установлена в ловушке на выступе,выполненном на внутренней поверхности емкости, и прижимается нижней частью воронки при соединении последней с емкостью. Перегородка разделяет емкость на две части. Нижняя часть предназначена для сбора насекомых-вредителей, верхняя - для размещения приманки для привлечения насекомых. В предпочтительном варианте реализации заявленного устройства верхняя пологая часть воронки выполнена шероховатой желтого или оранжевого цвета, а нижняя конусообразная часть воронки содержит ряд отверстий, расположенных по сходящей к центру спирали. Такая конструкция воронки позволяет насекомому легко вскарабкаться по верхней пологой части воронки, двигаться к центру по направлению расположения отверстий,гладкая внутренняя часть воронки не позволяет насекомому вернуться назад из-за отсутствия зацепа с гладкой поверхностью. Воронка соединена с емкостью для сбора насекомых посредством защелкивающегося механизма, для чего с наружной стороны емкости выполнен выступающий поясок, а на воронке предусмотрены выступы-зацепы. Соединение выполнено прочным, но в то же время воронка при попытке разъединить детали легко отщелкивается, что обеспечивает удобство эксплуатации ловушки при ее сборе и разборе. Предпочтительнее изготовление всех частей ловушки из инертных, влагоустойчивых материалов, не имеющих запаха, наиболее предпочтительно из полимеров, например полиэтилена высокого давления. Емкость для сбора насекомых предпочтительнее изготавливать с более толстыми стенками, чем стенки воронки и перегородки, т.к. емкость является опорой для всей конструкции. Светоотражающий флажок является дополнительным элементом, который позволяет повысить устойчивость ловушки к неблагоприятным погодным условиям, в частности удлиняет период активности приманки (например, сохраняет жизнь самки, используемой в качестве приманки, защищает от пересыхания любую другую приманку). Окрашивание сектора конусообразной части воронки светоотражающим покрытием также приводит к увеличению срока действия приманки. Дополнительно ловушка может содержать два симметричных отверстия на верхней пологой части воронки для удобства установки и демонтажа как воронки, так и ловушки в целом. Технический результат использования заявляемой полезной модели заключается в повышении эффективности отлова насекомых за счет новой конструкции ловушки. Благодаря выполнению верхней части воронки изогнутой наружу и с шероховатой поверхностью,повышается зацеп лапок насекомого с покрытием воронки, а выполнение нижней части воронки в виде конуса с гладкой поверхностью не позволяет насекомому выбраться из воронки, что увеличивается процент попадания насекомых в ловушку. Кроме того, в заявляемой ловушке, благодаря размещению приманки в относительно замкнутой части емкости, образуемой перегородкой и конической частью воронки, обеспечивается сохранность приманки, что удлиняет срок действия ловушки. Сущность заявленной полезной модели поясняется чертежами. На фиг. 1 представлен вид ловушки в сборе. На фиг. 2 представлен вариант ловушки в сборе, дополнительно укомплектованной светоотражающим флажком. На фиг. 3 представлен вид ловушки сверху. На фиг. 4 представлен вид сверху предпочтительного варианта выполнения воронки. 4 39562007.10.30 На фиг. 5 представлен вид флажка спереди. На фиг. 1 и 3 представлена ловушка для насекомых, состоящая из емкости 1 для сбора насекомых и воронки 2, верхняя часть 3 которой выполнена изогнутой наружу, а нижняя часть 4 имеет конусообразную форму. Емкость 1 выполнена в виде цилиндрического стакана с отверстиями (на рисунке не указаны) в донной части 10. Верхняя изогнутая наружу часть 3 воронки 2 выполнена с шероховатой поверхностью. Нижняя конусообразная часть 4 воронки 2 снабжена рядом отверстий 5, расположенных по нисходящей к центру спирали и занимающих 3/4 поверхности. Внутренняя конусообразная часть воронки выполнена с гладкой поверхностью и отверстием 6 в нижней части, диаметр которого меньше диаметра отверстия перегородки 7. Перегородка 7 размещена на выступе 8, который выполнен в верхней части емкости 1. Перегородка 7 в центральной части имеет отверстие 9, через которое конусообразная часть 4 воронки 2 входит внутрь емкости 1. На фиг. 2 представлен вид варианта ловушки в сборе, укомплектованной светоотражающим флажком 11. Флажок выполнен из двух полотнищ 12 из светоотражающего материала, расположенных под углом около 120. На фиг. 4 представлен вид предпочтительного варианта выполнения воронки 2, на поверхности которой выполнены симметричные отверстия 13 для удобства использования,отверстие 14 для размещения в нем светоотражающего флажка и окрашенный светоотражающим покрытием сектор 15. На фиг. 5 представлен предпочтительный вариант выполнения светоотражающего флажка. Ловушка работает следующим образом. В емкости 1 для сбора насекомых на выступе 8 размещают перегородку 7. На верхнюю часть перегородки помещают приманку. Если ловушка используется для сбора колорадского жука, в качестве приманки используют кусочки картофеля или самку насекомого. Сверху одевают воронку 2, пропуская конусообразную часть 4 в отверстие 9 перегородки 7. Воронку защелкивают. Ловушка готова для использования. Собранную ловушку с приманкой размещают на местности, на которой производят борьбу с насекомыми. При этом емкость 1 заглубляют в землю так, чтобы выступающие края воронки касались поверхности земли или были присыпаны землей, что существенно повышает устойчивость конструкции. Запах приманки привлекает насекомых-вредителей, например колорадских жуков. Жук, чувствуя запах приманки, заползает на верхнюю пологую часть воронки с шероховатой поверхностью, по которой жук может хорошо перемещаться. Далее в поисках привлекающего запаха жук попадает в коническую часть воронки, которая выполнена гладкой. Благодаря тому, что отверстия над отделением для приманки выполнены по сходящей спирали, а лапки жука скользят по гладкой поверхности, жук через некоторое время падает в емкость через воронку, из которой он уже не может выползти. Через 1-2 дня ловушку проверяют. Отловленных насекомых уничтожают. Перед повторным использованием ловушку промывают водой для удаления посторонних запахов. Производят замену приманки и ловушку повторно устанавливают. Два симметричных отверстия на верхней пологой части воронки используют для установки и снятия ловушки. Светоотражающий флажок используется для защиты приманки от лучей солнца в ясную жаркую погоду. Флажок устанавливают с южной стороны ловушки через отверстие в воронке. Ловушка, дополнительно оборудованная светоотражающим флажком, позволяет проводить замену приманки в ловушке не позднее чем через трое суток. Кроме того, установка флажка путем его заглубления в почву дополнительно повышает устойчивость конструкции. Наличие сектора конусообразной части воронки со светоотражающим покрытием над размещенной приманкой также существенно увеличивает сохранность приманки. 5 39562007.10.30 Предлагаемая конструкция ловушки демонстрирует высокую эффективность отлова насекомых, в частности колорадских жуков, на пораженных вредителями участках. Благодаря использованию заявленной конструкции сокращается применение химических инсектицидов, что позволяет увеличить урожайность сельскохозяйственных культур,получать экологически чистую продукцию и улучшить экологическую обстановку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
