Ловушка для насекомых

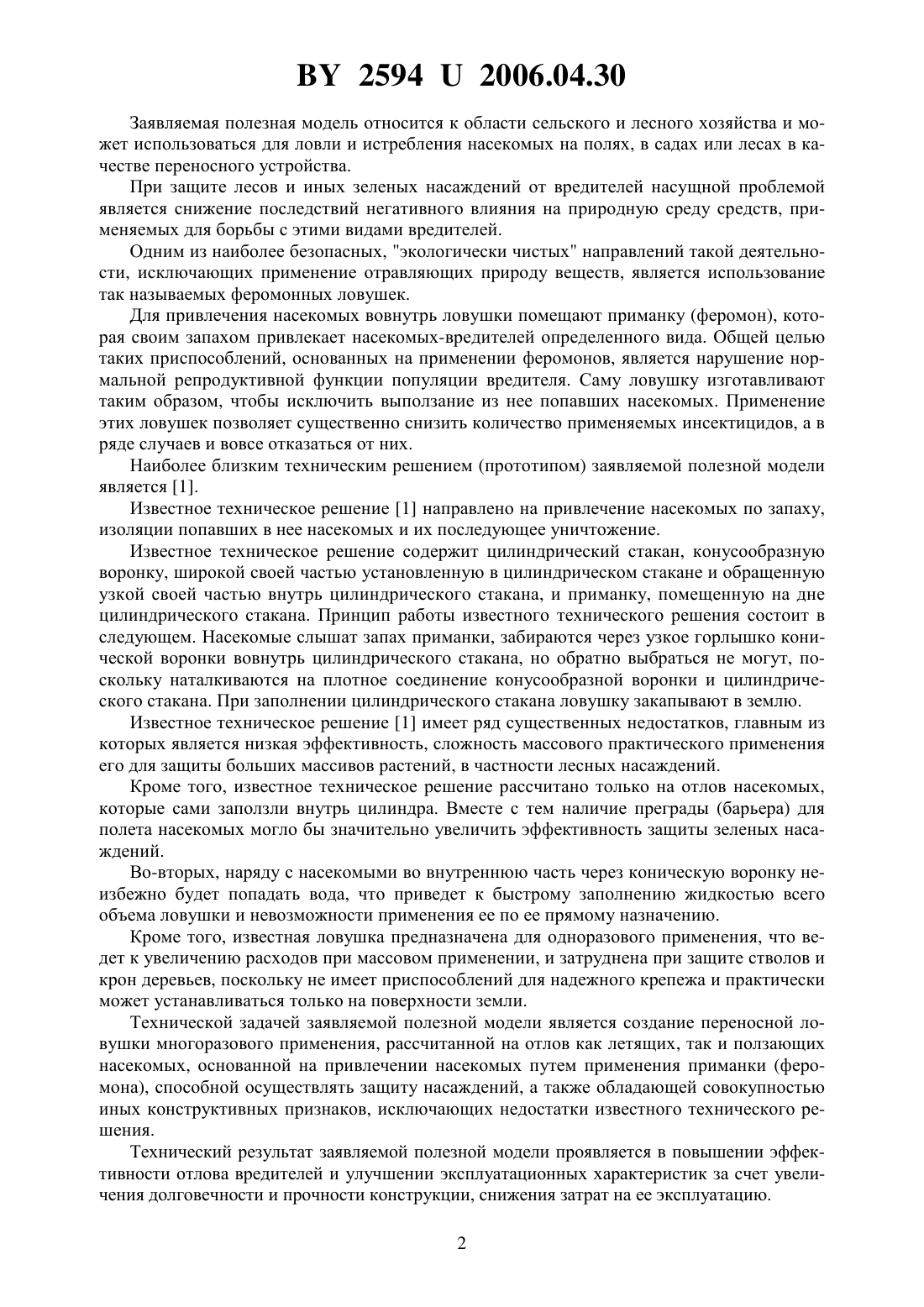

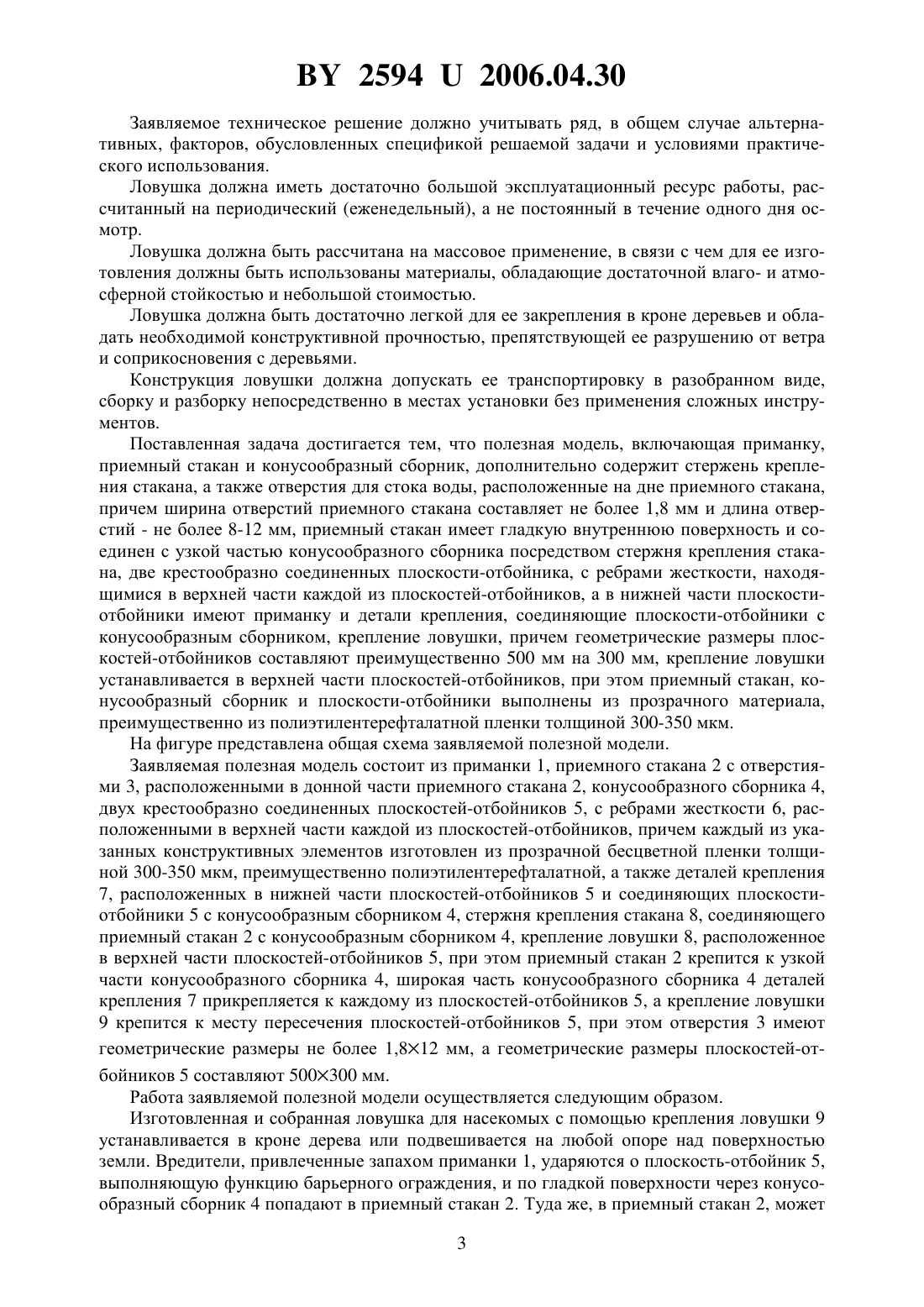

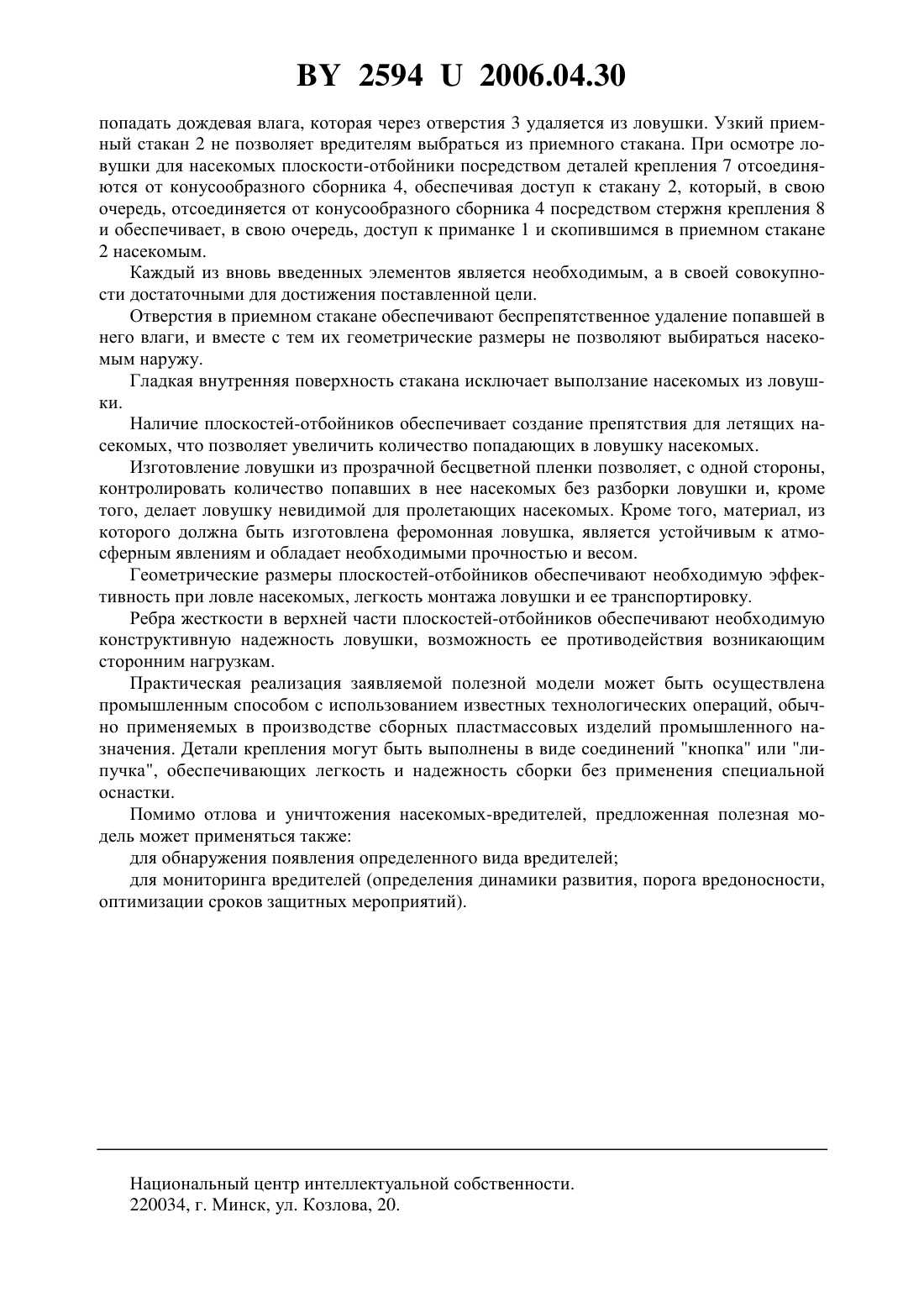

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Павлов Игорь Михайлович(72) Автор Павлов Игорь Михайлович(73) Патентообладатель Павлов Игорь Михайлович(57) Ловушка для насекомых, включающая приманку, приемный стакан и конусообразный сборник, отличающаяся тем, что дополнительно содержит стержень крепления стакана, а также отверстия для стока воды, расположенные на дне приемного стакана, причем ширина отверстий приемного стакана составляет не более 1,8 мм и длина отверстий - не более 8-12 мм, приемный стакан имеет гладкую внутреннюю поверхность и соединен с узкой частью конусообразного сборника посредством стержня крепления стакана, две крестообразно соединенных плоскости-отбойника, с ребрами жесткости, находящимися в верхней части каждой из плоскостей-отбойников, а в нижней части плоскости-отбойники имеют приманку и детали крепления, соединяющие плоскости-отбойники с конусообразным сборником, крепление ловушки, причем геометрические размеры плоскостей-отбойников составляют преимущественно 500 мм на 300 мм, крепление ловушки устанавливается в верхней части плоскостей-отбойников, при этом приемный стакан, конусообразный сборник и плоскости-отбойники выполнены из прозрачного материала, преимущественно из полиэтилентерефталатной пленки толщиной 300-350 мкм. 25942006.04.30 Заявляемая полезная модель относится к области сельского и лесного хозяйства и может использоваться для ловли и истребления насекомых на полях, в садах или лесах в качестве переносного устройства. При защите лесов и иных зеленых насаждений от вредителей насущной проблемой является снижение последствий негативного влияния на природную среду средств, применяемых для борьбы с этими видами вредителей. Одним из наиболее безопасных, экологически чистых направлений такой деятельности, исключающих применение отравляющих природу веществ, является использование так называемых феромонных ловушек. Для привлечения насекомых вовнутрь ловушки помещают приманку (феромон), которая своим запахом привлекает насекомых-вредителей определенного вида. Общей целью таких приспособлений, основанных на применении феромонов, является нарушение нормальной репродуктивной функции популяции вредителя. Саму ловушку изготавливают таким образом, чтобы исключить выползание из нее попавших насекомых. Применение этих ловушек позволяет существенно снизить количество применяемых инсектицидов, а в ряде случаев и вовсе отказаться от них. Наиболее близким техническим решением (прототипом) заявляемой полезной модели является 1. Известное техническое решение 1 направлено на привлечение насекомых по запаху,изоляции попавших в нее насекомых и их последующее уничтожение. Известное техническое решение содержит цилиндрический стакан, конусообразную воронку, широкой своей частью установленную в цилиндрическом стакане и обращенную узкой своей частью внутрь цилиндрического стакана, и приманку, помещенную на дне цилиндрического стакана. Принцип работы известного технического решения состоит в следующем. Насекомые слышат запах приманки, забираются через узкое горлышко конической воронки вовнутрь цилиндрического стакана, но обратно выбраться не могут, поскольку наталкиваются на плотное соединение конусообразной воронки и цилиндрического стакана. При заполнении цилиндрического стакана ловушку закапывают в землю. Известное техническое решение 1 имеет ряд существенных недостатков, главным из которых является низкая эффективность, сложность массового практического применения его для защиты больших массивов растений, в частности лесных насаждений. Кроме того, известное техническое решение рассчитано только на отлов насекомых,которые сами заползли внутрь цилиндра. Вместе с тем наличие преграды (барьера) для полета насекомых могло бы значительно увеличить эффективность защиты зеленых насаждений. Во-вторых, наряду с насекомыми во внутреннюю часть через коническую воронку неизбежно будет попадать вода, что приведет к быстрому заполнению жидкостью всего объема ловушки и невозможности применения ее по ее прямому назначению. Кроме того, известная ловушка предназначена для одноразового применения, что ведет к увеличению расходов при массовом применении, и затруднена при защите стволов и крон деревьев, поскольку не имеет приспособлений для надежного крепежа и практически может устанавливаться только на поверхности земли. Технической задачей заявляемой полезной модели является создание переносной ловушки многоразового применения, рассчитанной на отлов как летящих, так и ползающих насекомых, основанной на привлечении насекомых путем применения приманки (феромона), способной осуществлять защиту насаждений, а также обладающей совокупностью иных конструктивных признаков, исключающих недостатки известного технического решения. Технический результат заявляемой полезной модели проявляется в повышении эффективности отлова вредителей и улучшении эксплуатационных характеристик за счет увеличения долговечности и прочности конструкции, снижения затрат на ее эксплуатацию. 2 25942006.04.30 Заявляемое техническое решение должно учитывать ряд, в общем случае альтернативных, факторов, обусловленных спецификой решаемой задачи и условиями практического использования. Ловушка должна иметь достаточно большой эксплуатационный ресурс работы, рассчитанный на периодический (еженедельный), а не постоянный в течение одного дня осмотр. Ловушка должна быть рассчитана на массовое применение, в связи с чем для ее изготовления должны быть использованы материалы, обладающие достаточной влаго- и атмосферной стойкостью и небольшой стоимостью. Ловушка должна быть достаточно легкой для ее закрепления в кроне деревьев и обладать необходимой конструктивной прочностью, препятствующей ее разрушению от ветра и соприкосновения с деревьями. Конструкция ловушки должна допускать ее транспортировку в разобранном виде,сборку и разборку непосредственно в местах установки без применения сложных инструментов. Поставленная задача достигается тем, что полезная модель, включающая приманку,приемный стакан и конусообразный сборник, дополнительно содержит стержень крепления стакана, а также отверстия для стока воды, расположенные на дне приемного стакана,причем ширина отверстий приемного стакана составляет не более 1,8 мм и длина отверстий - не более 8-12 мм, приемный стакан имеет гладкую внутреннюю поверхность и соединен с узкой частью конусообразного сборника посредством стержня крепления стакана, две крестообразно соединенных плоскости-отбойника, с ребрами жесткости, находящимися в верхней части каждой из плоскостей-отбойников, а в нижней части плоскостиотбойники имеют приманку и детали крепления, соединяющие плоскости-отбойники с конусообразным сборником, крепление ловушки, причем геометрические размеры плоскостей-отбойников составляют преимущественно 500 мм на 300 мм, крепление ловушки устанавливается в верхней части плоскостей-отбойников, при этом приемный стакан, конусообразный сборник и плоскости-отбойники выполнены из прозрачного материала,преимущественно из полиэтилентерефталатной пленки толщиной 300-350 мкм. На фигуре представлена общая схема заявляемой полезной модели. Заявляемая полезная модель состоит из приманки 1, приемного стакана 2 с отверстиями 3, расположенными в донной части приемного стакана 2, конусообразного сборника 4,двух крестообразно соединенных плоскостей-отбойников 5, с ребрами жесткости 6, расположенными в верхней части каждой из плоскостей-отбойников, причем каждый из указанных конструктивных элементов изготовлен из прозрачной бесцветной пленки толщиной 300-350 мкм, преимущественно полиэтилентерефталатной, а также деталей крепления 7, расположенных в нижней части плоскостей-отбойников 5 и соединяющих плоскостиотбойники 5 с конусообразным сборником 4, стержня крепления стакана 8, соединяющего приемный стакан 2 с конусообразным сборником 4, крепление ловушки 8, расположенное в верхней части плоскостей-отбойников 5, при этом приемный стакан 2 крепится к узкой части конусообразного сборника 4, широкая часть конусообразного сборника 4 деталей крепления 7 прикрепляется к каждому из плоскостей-отбойников 5, а крепление ловушки 9 крепится к месту пересечения плоскостей-отбойников 5, при этом отверстия 3 имеют геометрические размеры не более 1,812 мм, а геометрические размеры плоскостей-отбойников 5 составляют 500300 мм. Работа заявляемой полезной модели осуществляется следующим образом. Изготовленная и собранная ловушка для насекомых с помощью крепления ловушки 9 устанавливается в кроне дерева или подвешивается на любой опоре над поверхностью земли. Вредители, привлеченные запахом приманки 1, ударяются о плоскость-отбойник 5,выполняющую функцию барьерного ограждения, и по гладкой поверхности через конусообразный сборник 4 попадают в приемный стакан 2. Туда же, в приемный стакан 2, может 3 25942006.04.30 попадать дождевая влага, которая через отверстия 3 удаляется из ловушки. Узкий приемный стакан 2 не позволяет вредителям выбраться из приемного стакана. При осмотре ловушки для насекомых плоскости-отбойники посредством деталей крепления 7 отсоединяются от конусообразного сборника 4, обеспечивая доступ к стакану 2, который, в свою очередь, отсоединяется от конусообразного сборника 4 посредством стержня крепления 8 и обеспечивает, в свою очередь, доступ к приманке 1 и скопившимся в приемном стакане 2 насекомым. Каждый из вновь введенных элементов является необходимым, а в своей совокупности достаточными для достижения поставленной цели. Отверстия в приемном стакане обеспечивают беспрепятственное удаление попавшей в него влаги, и вместе с тем их геометрические размеры не позволяют выбираться насекомым наружу. Гладкая внутренняя поверхность стакана исключает выползание насекомых из ловушки. Наличие плоскостей-отбойников обеспечивает создание препятствия для летящих насекомых, что позволяет увеличить количество попадающих в ловушку насекомых. Изготовление ловушки из прозрачной бесцветной пленки позволяет, с одной стороны,контролировать количество попавших в нее насекомых без разборки ловушки и, кроме того, делает ловушку невидимой для пролетающих насекомых. Кроме того, материал, из которого должна быть изготовлена феромонная ловушка, является устойчивым к атмосферным явлениям и обладает необходимыми прочностью и весом. Геометрические размеры плоскостей-отбойников обеспечивают необходимую эффективность при ловле насекомых, легкость монтажа ловушки и ее транспортировку. Ребра жесткости в верхней части плоскостей-отбойников обеспечивают необходимую конструктивную надежность ловушки, возможность ее противодействия возникающим сторонним нагрузкам. Практическая реализация заявляемой полезной модели может быть осуществлена промышленным способом с использованием известных технологических операций, обычно применяемых в производстве сборных пластмассовых изделий промышленного назначения. Детали крепления могут быть выполнены в виде соединений кнопка или липучка, обеспечивающих легкость и надежность сборки без применения специальной оснастки. Помимо отлова и уничтожения насекомых-вредителей, предложенная полезная модель может применяться также для обнаружения появления определенного вида вредителей для мониторинга вредителей (определения динамики развития, порога вредоносности,оптимизации сроков защитных мероприятий). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
