Дисковый рабочий орган рассеивателя сыпучих материалов

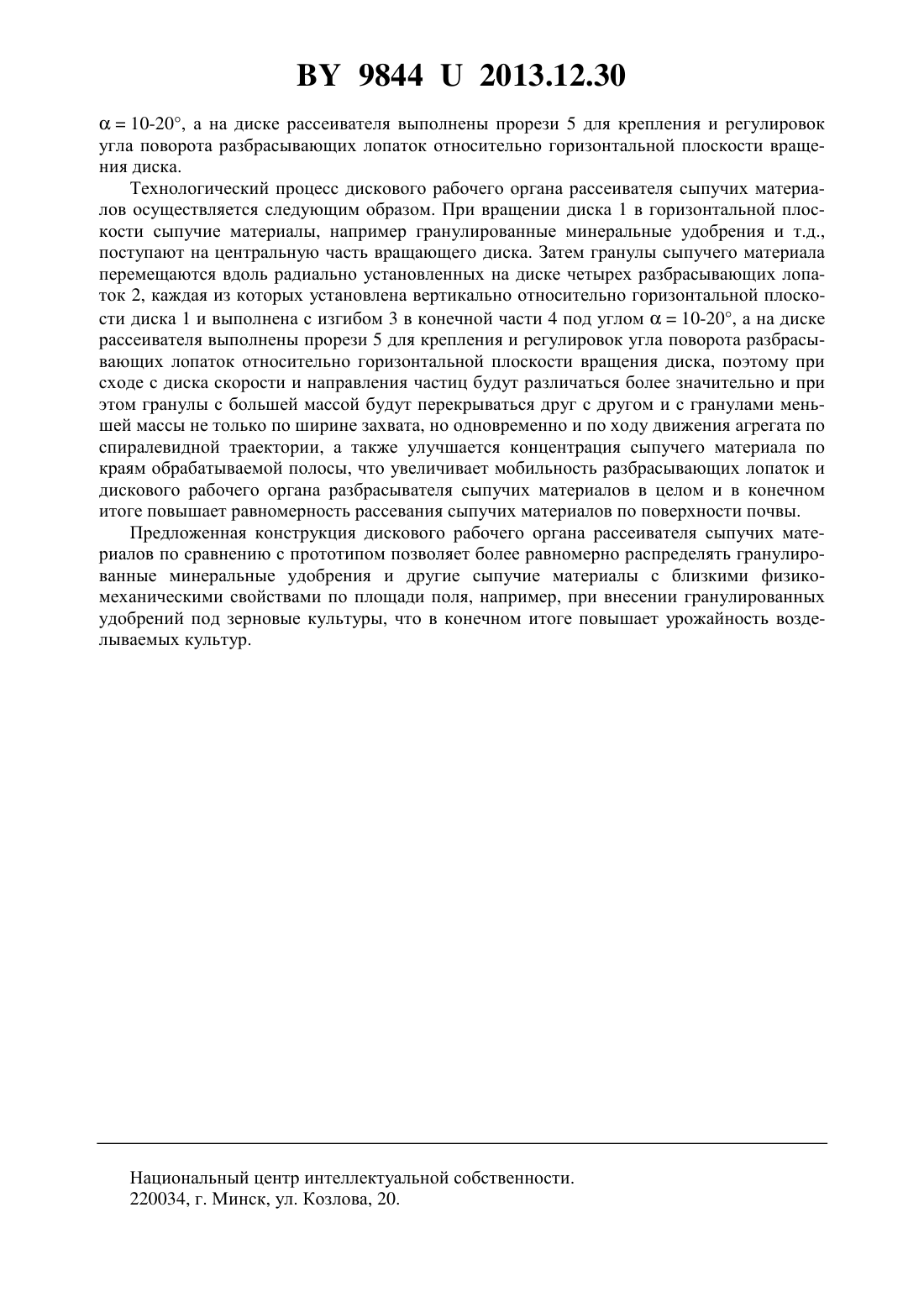

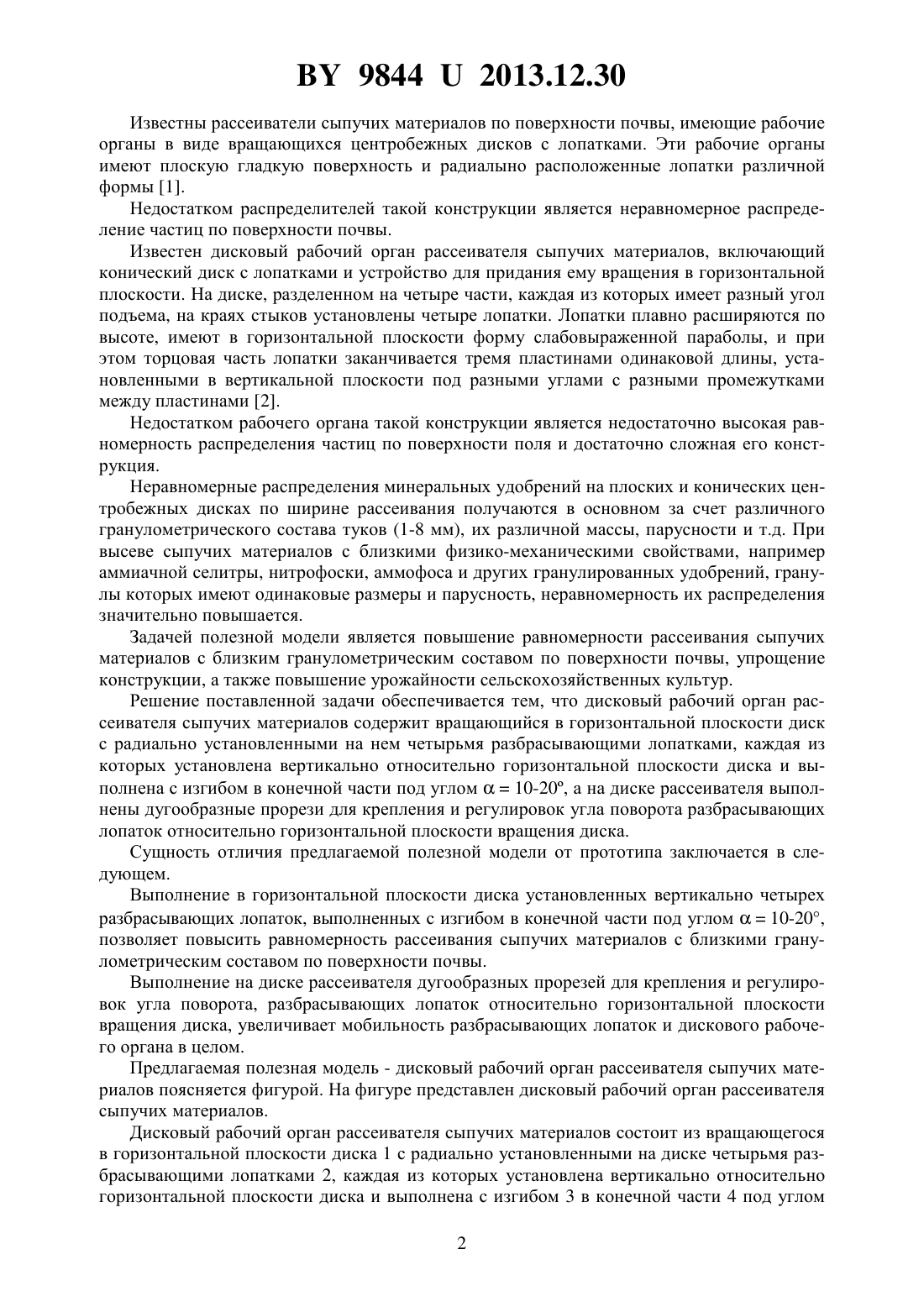

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИСКОВЫЙ РАБОЧИЙ ОРГАН РАССЕИВАТЕЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Филиппов Александр Иванович Салей Василий Николаевич Заяц Эдуард Владимирович Бычек Павел Николаевич Стуканов Сергей Викторович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Дисковый рабочий орган рассеивателя сыпучих материалов, включающий вращающийся в горизонтальной плоскости диск с радиально установленными на нем разбрасывающими лопатками, отличающийся тем, что в горизонтальной плоскости диска установлены вертикально четыре разбрасывающие лопатки, выполненные с изгибом в конечной части под углом 10-20, а на диске рассеивателя выполнены дугообразные прорези для крепления и регулировок угла поворота разбрасывающих лопаток относительно горизонтальной плоскости вращения диска. Полезная модель относится к технике рассеивания сыпучих материалов и может быть использована для распределения гранулированных минеральных удобрений, семян зерновых культур, трав, песка и других подобных материалов по поверхности почвы, дороги и другим поверхностям. 98442013.12.30 Известны рассеиватели сыпучих материалов по поверхности почвы, имеющие рабочие органы в виде вращающихся центробежных дисков с лопатками. Эти рабочие органы имеют плоскую гладкую поверхность и радиалыно расположенные лопатки различной формы 1. Недостатком распределителей такой конструкции является неравномерное распределение частиц по поверхности почвы. Известен дисковый рабочий орган рассеивателя сыпучих материалов, включающий конический диск с лопатками и устройство для придания ему вращения в горизонтальной плоскости. На диске, разделенном на четыре части, каждая из которых имеет разный угол подъема, на краях стыков установлены четыре лопатки. Лопатки плавно расширяются по высоте, имеют в горизонтальной плоскости форму слабовыраженной параболы, и при этом торцовая часть лопатки заканчивается тремя пластинами одинаковой длины, установленными в вертикальной плоскости под разными углами с разными промежутками между пластинами 2. Недостатком рабочего органа такой конструкции является недостаточно высокая равномерность распределения частиц по поверхности поля и достаточно сложная его конструкция. Неравномерные распределения минеральных удобрений на плоских и конических центробежных дисках по ширине рассеивания получаются в основном за счет различного гранулометрического состава туков (1-8 мм), их различной массы, парусности и т.д. При высеве сыпучих материалов с близкими физико-механическими свойствами, например аммиачной селитры, нитрофоски, аммофоса и других гранулированных удобрений, гранулы которых имеют одинаковые размеры и парусность, неравномерность их распределения значительно повышается. Задачей полезной модели является повышение равномерности рассеивания сыпучих материалов с близким гранулометрическим составом по поверхности почвы, упрощение конструкции, а также повышение урожайности сельскохозяйственных культур. Решение поставленной задачи обеспечивается тем, что дисковый рабочий орган рассеивателя сыпучих материалов содержит вращающийся в горизонтальной плоскости диск с радиально установленными на нем четырьмя разбрасывающими лопатками, каждая из которых установлена вертикально относительно горизонтальной плоскости диска и выполнена с изгибом в конечной части под углом 10-20, а на диске рассеивателя выполнены дугообразные прорези для крепления и регулировок угла поворота разбрасывающих лопаток относительно горизонтальной плоскости вращения диска. Сущность отличия предлагаемой полезной модели от прототипа заключается в следующем. Выполнение в горизонтальной плоскости диска установленных вертикально четырех разбрасывающих лопаток, выполненных с изгибом в конечной части под углом 10-20,позволяет повысить равномерность рассеивания сыпучих материалов с близкими гранулометрическим составом по поверхности почвы. Выполнение на диске рассеивателя дугообразных прорезей для крепления и регулировок угла поворота, разбрасывающих лопаток относительно горизонтальной плоскости вращения диска, увеличивает мобильность разбрасывающих лопаток и дискового рабочего органа в целом. Предлагаемая полезная модель - дисковый рабочий орган рассеивателя сыпучих материалов поясняется фигурой. На фигуре представлен дисковый рабочий орган рассеивателя сыпучих материалов. Дисковый рабочий орган рассеивателя сыпучих материалов состоит из вращающегося в горизонтальной плоскости диска 1 с радиально установленными на диске четырьмя разбрасывающими лопатками 2, каждая из которых установлена вертикально относительно горизонтальной плоскости диска и выполнена с изгибом 3 в конечной части 4 под углом 2 98442013.12.3010-20, а на диске рассеивателя выполнены прорези 5 для крепления и регулировок угла поворота разбрасывающих лопаток относительно горизонтальной плоскости вращения диска. Технологический процесс дискового рабочего органа рассеивателя сыпучих материалов осуществляется следующим образом. При вращении диска 1 в горизонтальной плоскости сыпучие материалы, например гранулированные минеральные удобрения и т.д.,поступают на центральную часть вращающего диска. Затем гранулы сыпучего материала перемещаются вдоль радиально установленных на диске четырех разбрасывающих лопаток 2, каждая из которых установлена вертикально относительно горизонтальной плоскости диска 1 и выполнена с изгибом 3 в конечной части 4 под углом 10-20, а на диске рассеивателя выполнены прорези 5 для крепления и регулировок угла поворота разбрасывающих лопаток относительно горизонтальной плоскости вращения диска, поэтому при сходе с диска скорости и направления частиц будут различаться более значительно и при этом гранулы с большей массой будут перекрываться друг с другом и с гранулами меньшей массы не только по ширине захвата, но одновременно и по ходу движения агрегата по спиралевидной траектории, а также улучшается концентрация сыпучего материала по краям обрабатываемой полосы, что увеличивает мобильность разбрасывающих лопаток и дискового рабочего органа разбрасывателя сыпучих материалов в целом и в конечном итоге повышает равномерность рассевания сыпучих материалов по поверхности почвы. Предложенная конструкция дискового рабочего органа рассеивателя сыпучих материалов по сравнению с прототипом позволяет более равномерно распределять гранулированные минеральные удобрения и другие сыпучие материалы с близкими физикомеханическими свойствами по площади поля, например, при внесении гранулированных удобрений под зерновые культуры, что в конечном итоге повышает урожайность возделываемых культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
