Рабочий орган разбрасывателя сыпучих материалов

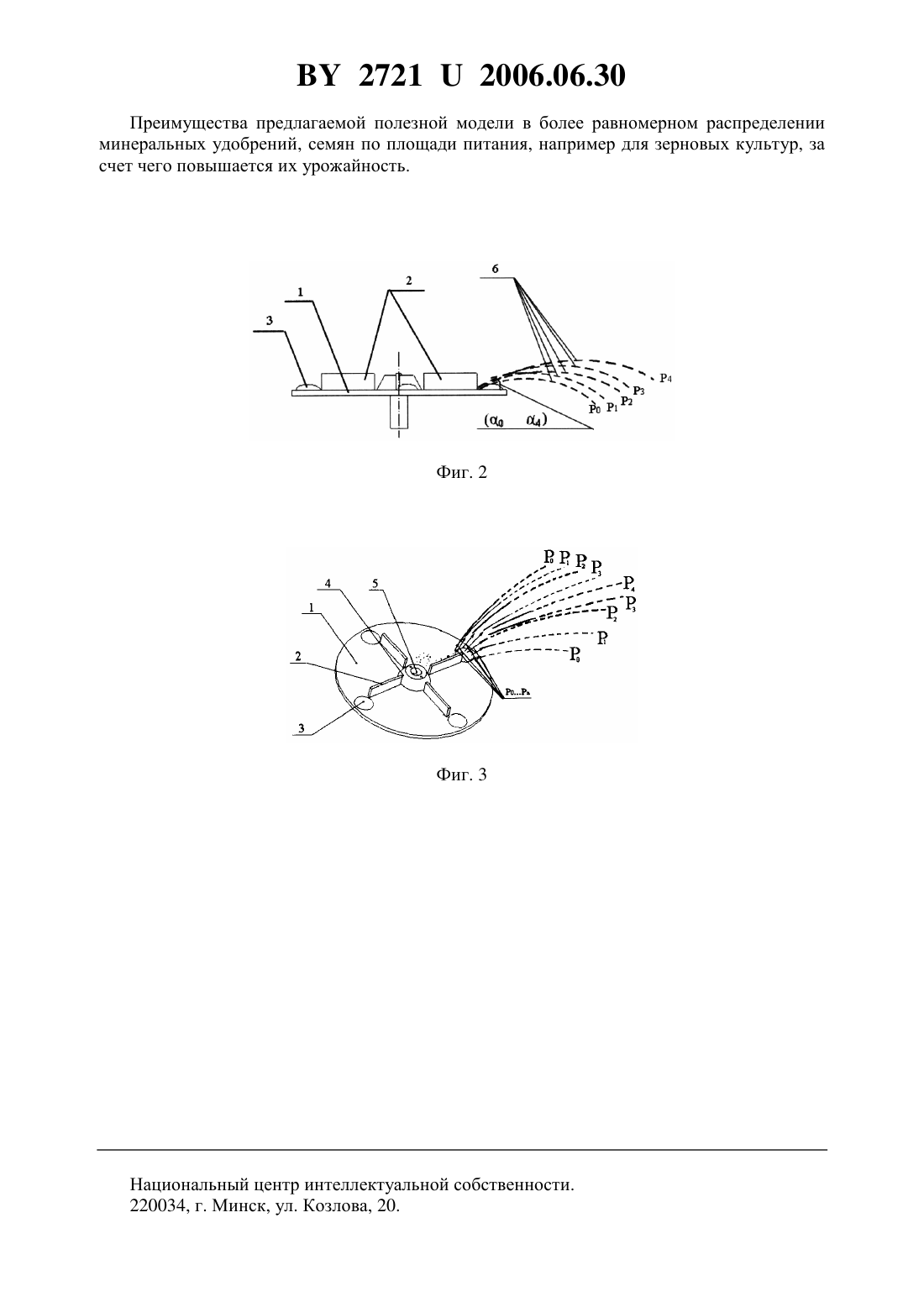

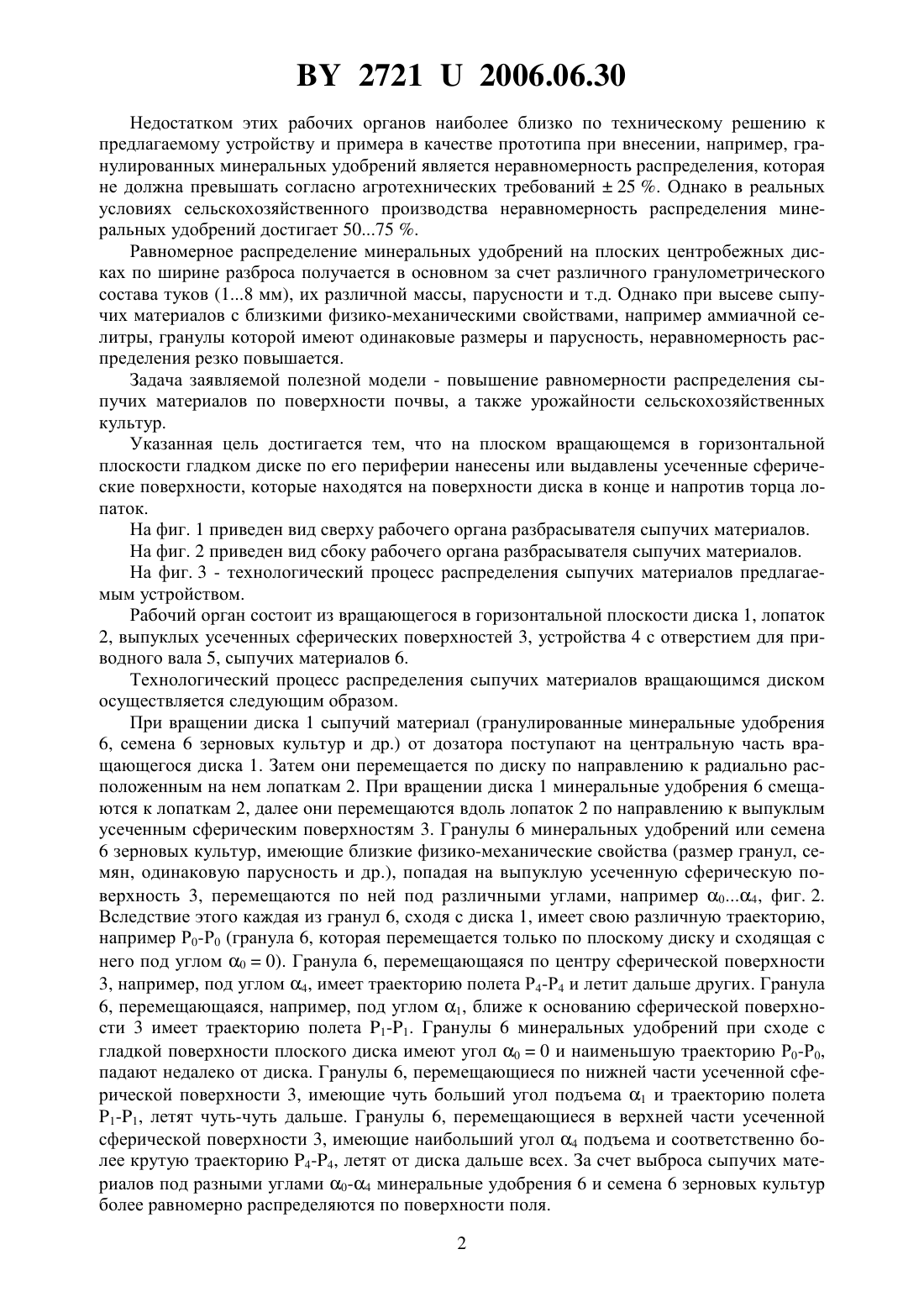

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН РАЗБРАСЫВАТЕЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Гурков Геннадий Никитович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Рабочий орган разбрасывателя сыпучих материалов, включающий плоский диск с радиально расположенными лопатками, отличающийся тем, что на плоском диске в конце лопаток по периферии диска выполнены симметрично усеченные сферические выпуклые поверхности. Фиг. 1 Полезная модель относится к сельскому хозяйству, например высеву сыпучих материалов (гранулированные минеральные удобрения, семена зерновых культур и др.). Известны разбрасыватели сыпучих материалов, имеющие рабочие органы в виде вращающихся центробежных дисков с лопатками. Эти рабочие органы имеют плоскую гладкую поверхность и радиально расположенные лопатки 1. Прототипом являются рабочие органы разбрасывателей минеральных удобрений МВУ-6(5) МВУ-0,5 и др., состоящие из плоского диска, лопаток, устройство для привода и придания ему вращения в горизонтальной плоскости 1. 27212006.06.30 Недостатком этих рабочих органов наиболее близко по техническому решению к предлагаемому устройству и примера в качестве прототипа при внесении, например, гранулированных минеральных удобрений является неравномерность распределения, которая не должна превышать согласно агротехнических требований 25 . Однако в реальных условиях сельскохозяйственного производства неравномерность распределения минеральных удобрений достигает 5075 . Равномерное распределение минеральных удобрений на плоских центробежных дисках по ширине разброса получается в основном за счет различного гранулометрического состава туков (18 мм), их различной массы, парусности и т.д. Однако при высеве сыпучих материалов с близкими физико-механическими свойствами, например аммиачной селитры, гранулы которой имеют одинаковые размеры и парусность, неравномерность распределения резко повышается. Задача заявляемой полезной модели - повышение равномерности распределения сыпучих материалов по поверхности почвы, а также урожайности сельскохозяйственных культур. Указанная цель достигается тем, что на плоском вращающемся в горизонтальной плоскости гладком диске по его периферии нанесены или выдавлены усеченные сферические поверхности, которые находятся на поверхности диска в конце и напротив торца лопаток. На фиг. 1 приведен вид сверху рабочего органа разбрасывателя сыпучих материалов. На фиг. 2 приведен вид сбоку рабочего органа разбрасывателя сыпучих материалов. На фиг. 3 - технологический процесс распределения сыпучих материалов предлагаемым устройством. Рабочий орган состоит из вращающегося в горизонтальной плоскости диска 1, лопаток 2, выпуклых усеченных сферических поверхностей 3, устройства 4 с отверстием для приводного вала 5, сыпучих материалов 6. Технологический процесс распределения сыпучих материалов вращающимся диском осуществляется следующим образом. При вращении диска 1 сыпучий материал (гранулированные минеральные удобрения 6, семена 6 зерновых культур и др.) от дозатора поступают на центральную часть вращающегося диска 1. Затем они перемещается по диску по направлению к радиально расположенным на нем лопаткам 2. При вращении диска 1 минеральные удобрения 6 смещаются к лопаткам 2, далее они перемещаются вдоль лопаток 2 по направлению к выпуклым усеченным сферическим поверхностям 3. Гранулы 6 минеральных удобрений или семена 6 зерновых культур, имеющие близкие физико-механические свойства (размер гранул, семян, одинаковую парусность и др.), попадая на выпуклую усеченную сферическую поверхность 3, перемещаются по ней под различными углами, например 04, фиг. 2. Вследствие этого каждая из гранул 6, сходя с диска 1, имеет свою различную траекторию,например Р 0-Р 0 (гранула 6, которая перемещается только по плоскому диску и сходящая с него под углом 00). Гранула 6, перемещающаяся по центру сферической поверхности 3, например, под углом 4, имеет траекторию полета Р 4-Р 4 и летит дальше других. Гранула 6, перемещающаяся, например, под углом 1, ближе к основанию сферической поверхности 3 имеет траекторию полета 1-1. Гранулы 6 минеральных удобрений при сходе с гладкой поверхности плоского диска имеют угол 00 и наименьшую траекторию Р 0-Р 0,падают недалеко от диска. Гранулы 6, перемещающиеся по нижней части усеченной сферической поверхности 3, имеющие чуть больший угол подъема 1 и траекторию полета 1-1, летят чуть-чуть дальше. Гранулы 6, перемещающиеся в верхней части усеченной сферической поверхности 3, имеющие наибольший угол 4 подъема и соответственно более крутую траекторию 4-4, летят от диска дальше всех. За счет выброса сыпучих материалов под разными углами 0-4 минеральные удобрения 6 и семена 6 зерновых культур более равномерно распределяются по поверхности поля. 2 27212006.06.30 Преимущества предлагаемой полезной модели в более равномерном распределении минеральных удобрений, семян по площади питания, например для зерновых культур, за счет чего повышается их урожайность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
