Шайба часового механизма
Номер патента: U 984
Опубликовано: 30.09.2003
Авторы: Акула Игорь Петрович, Акулич Валерий Владимирович, Якубенко Николай Георгиевич
Текст

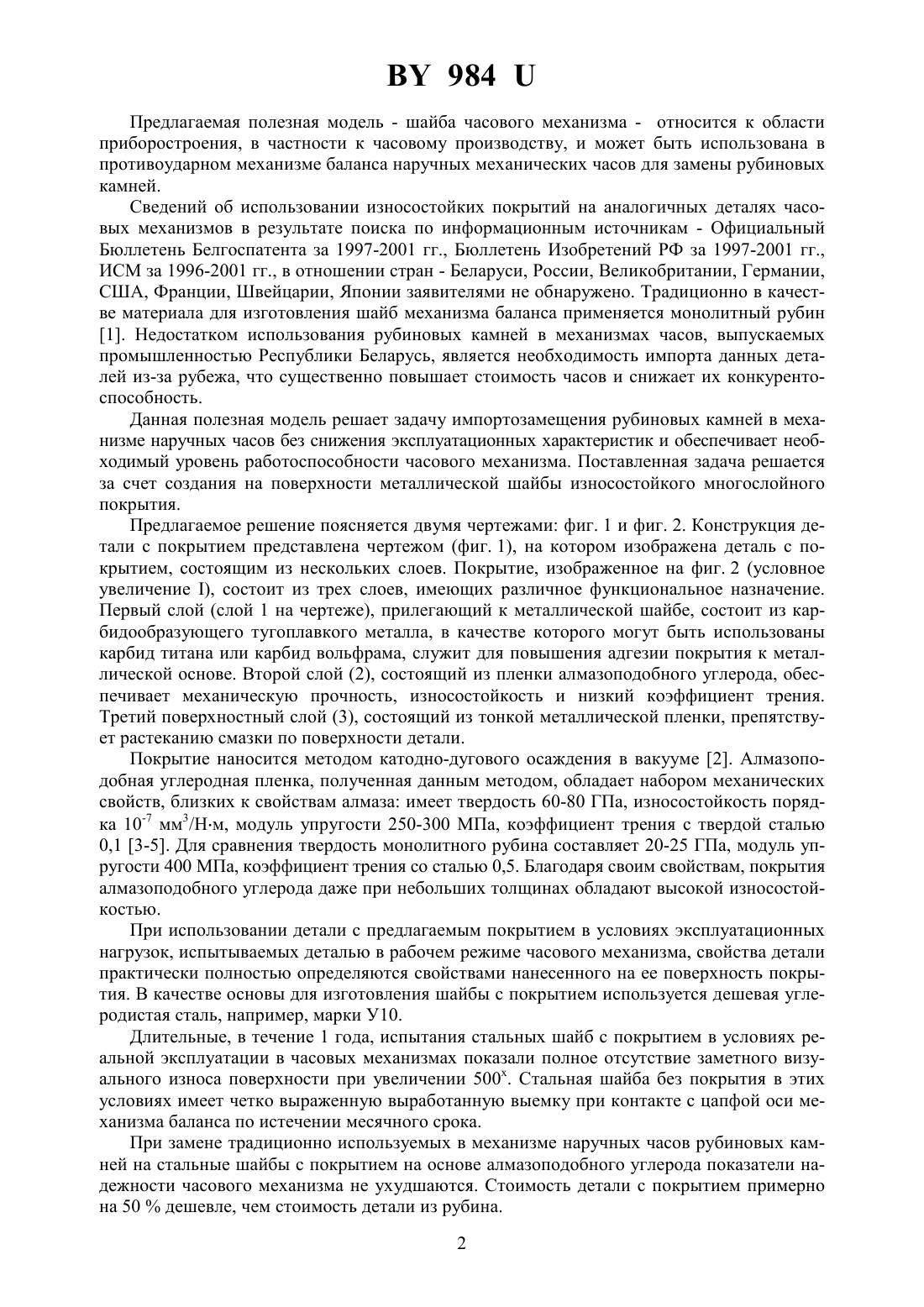

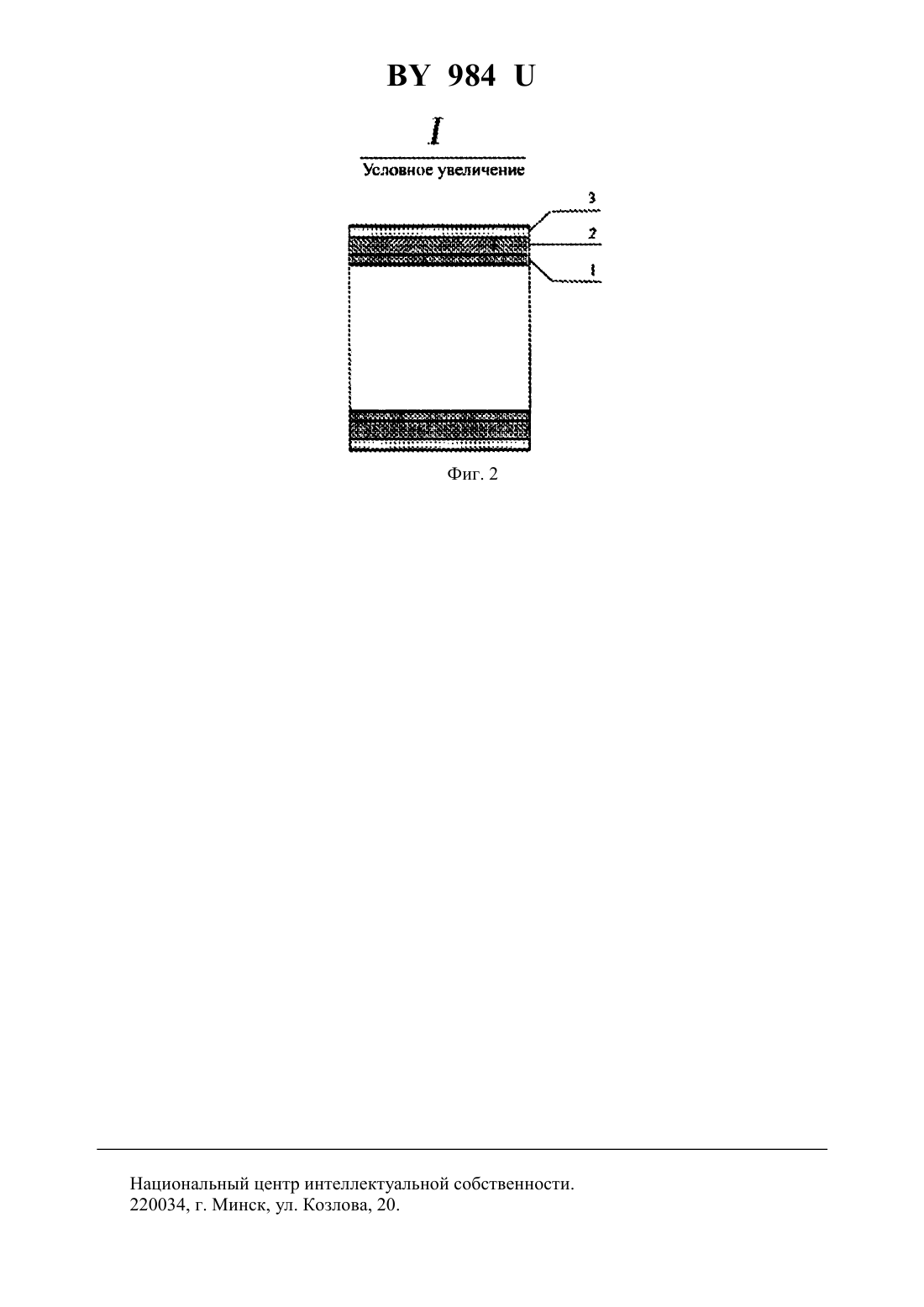

(51)04 1/00,23 14/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Инженерный центр Плазмотег Национальной академии наук Беларуси(72) Авторы Акулич Валерий Владимирович Якубенко Николай Георгиевич Акула Игорь Петрович(73) Патентообладатель Государственное научное учреждение Инженерный центр Плазмотег Национальной академии наук Беларуси(57) 1. Шайба часового механизма, используемая в противоударном механизме баланса наручных механических часов, выполненная из прочного износостойкого материала, отличающаяся тем, что в качестве материала используется металл с многослойным защитным износостойким покрытием. 2. Шайба по п. 1, отличающаяся тем, что многослойное защитное износостойкое покрытие состоит из трех слоев слой карбидообразующего тугоплавкого металла,слой алмазоподобного углерода,смазкоудерживающий металлический слой. 3. Шайба по п. 1, отличающаяся тем, что в качестве металла используется углеродистая сталь.. . - . 47, 1991. - . 522-527. 3..,,,.,.,//. - . 10, 2001. - . 145-152. 4. Инженерный Центр ПлазмотегБеларуси//Отчет о НИР. Исследование процессов осаждения, электронной структуры и электрофизических свойств алмазных и алмазоподобных пленок углерода.ГР 19963038, 1996. 5.,.,,//. - . 325, 1998. - . 163-174. 984 Предлагаемая полезная модель - шайба часового механизма - относится к области приборостроения, в частности к часовому производству, и может быть использована в противоударном механизме баланса наручных механических часов для замены рубиновых камней. Сведений об использовании износостойких покрытий на аналогичных деталях часовых механизмов в результате поиска по информационным источникам - Официальный Бюллетень Белгоспатента за 1997-2001 гг., Бюллетень Изобретений РФ за 1997-2001 гг.,ИСМ за 1996-2001 гг., в отношении стран - Беларуси, России, Великобритании, Германии,США, Франции, Швейцарии, Японии заявителями не обнаружено. Традиционно в качестве материала для изготовления шайб механизма баланса применяется монолитный рубин 1. Недостатком использования рубиновых камней в механизмах часов, выпускаемых промышленностью Республики Беларусь, является необходимость импорта данных деталей из-за рубежа, что существенно повышает стоимость часов и снижает их конкурентоспособность. Данная полезная модель решает задачу импортозамещения рубиновых камней в механизме наручных часов без снижения эксплуатационных характеристик и обеспечивает необходимый уровень работоспособности часового механизма. Поставленная задача решается за счет создания на поверхности металлической шайбы износостойкого многослойного покрытия. Предлагаемое решение поясняется двумя чертежами фиг. 1 и фиг. 2. Конструкция детали с покрытием представлена чертежом (фиг. 1), на котором изображена деталь с покрытием, состоящим из нескольких слоев. Покрытие, изображенное на фиг. 2 (условное увеличение ), состоит из трех слоев, имеющих различное функциональное назначение. Первый слой (слой 1 на чертеже), прилегающий к металлической шайбе, состоит из карбидообразующего тугоплавкого металла, в качестве которого могут быть использованы карбид титана или карбид вольфрама, служит для повышения адгезии покрытия к металлической основе. Второй слой (2), состоящий из пленки алмазоподобного углерода, обеспечивает механическую прочность, износостойкость и низкий коэффициент трения. Третий поверхностный слой (3), состоящий из тонкой металлической пленки, препятствует растеканию смазки по поверхности детали. Покрытие наносится методом катодно-дугового осаждения в вакууме 2. Алмазоподобная углеродная пленка, полученная данным методом, обладает набором механических свойств, близких к свойствам алмаза имеет твердость 60-80 ГПа, износостойкость порядка 10-7 мм 3/Нм, модуль упругости 250-300 МПа, коэффициент трения с твердой сталью 0,1 3-5. Для сравнения твердость монолитного рубина составляет 20-25 ГПа, модуль упругости 400 МПа, коэффициент трения со сталью 0,5. Благодаря своим свойствам, покрытия алмазоподобного углерода даже при небольших толщинах обладают высокой износостойкостью. При использовании детали с предлагаемым покрытием в условиях эксплуатационных нагрузок, испытываемых деталью в рабочем режиме часового механизма, свойства детали практически полностью определяются свойствами нанесенного на ее поверхность покрытия. В качестве основы для изготовления шайбы с покрытием используется дешевая углеродистая сталь, например, марки У 10. Длительные, в течение 1 года, испытания стальных шайб с покрытием в условиях реальной эксплуатации в часовых механизмах показали полное отсутствие заметного визуального износа поверхности при увеличении 500 х. Стальная шайба без покрытия в этих условиях имеет четко выраженную выработанную выемку при контакте с цапфой оси механизма баланса по истечении месячного срока. При замене традиционно используемых в механизме наручных часов рубиновых камней на стальные шайбы с покрытием на основе алмазоподобного углерода показатели надежности часового механизма не ухудшаются. Стоимость детали с покрытием примерно на 50 дешевле, чем стоимость детали из рубина. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: G04B 1/00, C23C 14/00
Метки: шайба, механизма, часового
