Телескопическое паяное соединение

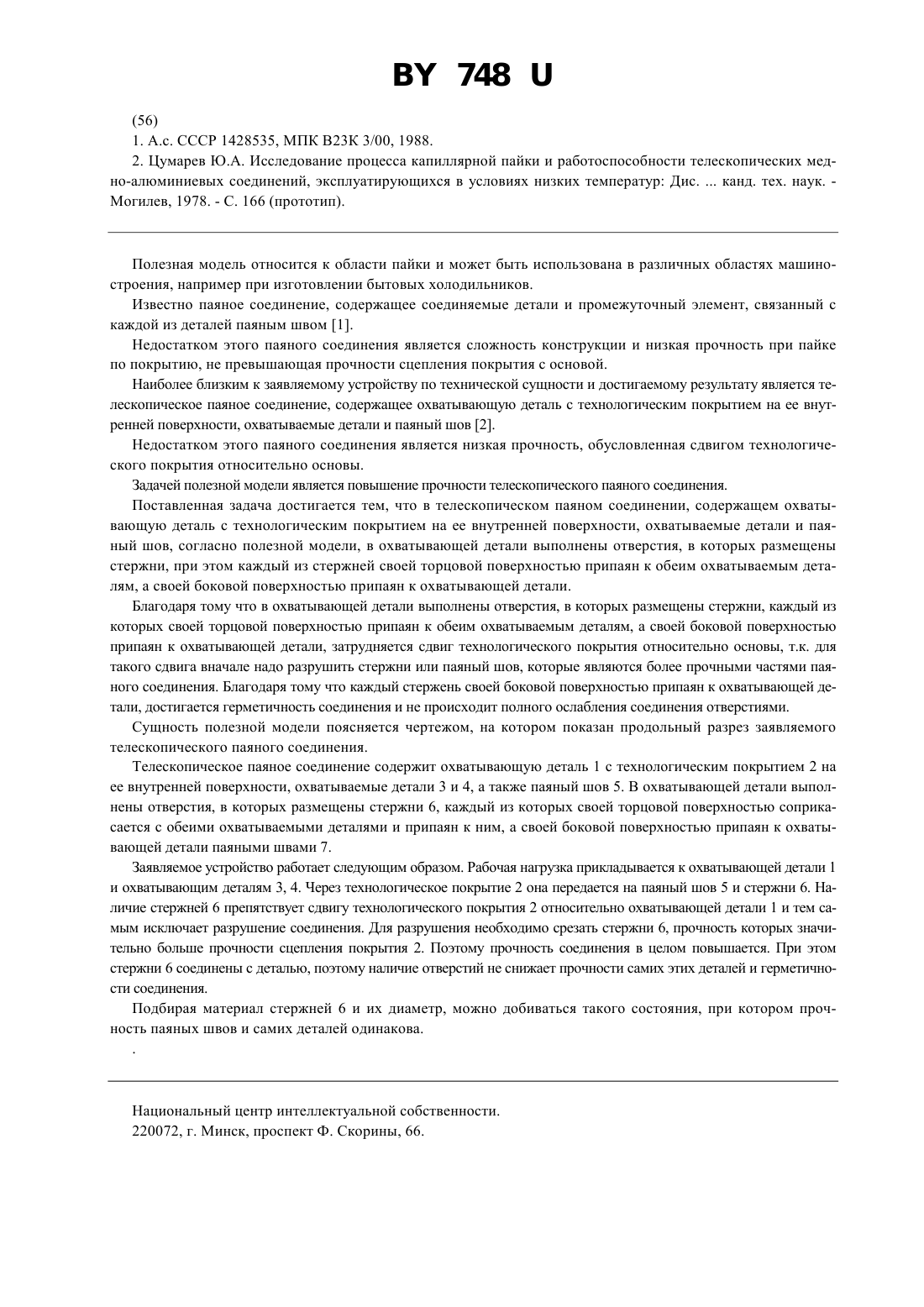

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Цумарев Юрий Алексеевич,Латыпова Елена Юрьевна, Цумарева Татьяна Сергеевна, Лозовцов Денис Вячеславович(57) Телескопическое паяное соединение, содержащее охватывающую деталь с технологическим покрытием на ее внутренней поверхности, охватываемые детали и паяный шов, отличающееся тем, что в охватывающей детали выполнены отверстия, в которых размещены стержни, при этом каждый из стержней своей торцовой поверхностью припаян к обеим охватываемым деталям, а своей боковой поверхностью припаян к охватывающей детали.(56) 1. А.с. СССР 1428535, МПК В 23 К 3/00, 1988. 2. Цумарев Ю.А. Исследование процесса капиллярной пайки и работоспособности телескопических медно-алюминиевых соединений, эксплуатирующихся в условиях низких температур Дис.канд. тех. наук. Могилев, 1978. - С. 166 (прототип). Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например при изготовлении бытовых холодильников. Известно паяное соединение, содержащее соединяемые детали и промежуточный элемент, связанный с каждой из деталей паяным швом 1. Недостатком этого паяного соединения является сложность конструкции и низкая прочность при пайке по покрытию, не превышающая прочности сцепления покрытия с основой. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является телескопическое паяное соединение, содержащее охватывающую деталь с технологическим покрытием на ее внутренней поверхности, охватываемые детали и паяный шов 2. Недостатком этого паяного соединения является низкая прочность, обусловленная сдвигом технологического покрытия относительно основы. Задачей полезной модели является повышение прочности телескопического паяного соединения. Поставленная задача достигается тем, что в телескопическом паяном соединении, содержащем охватывающую деталь с технологическим покрытием на ее внутренней поверхности, охватываемые детали и паяный шов, согласно полезной модели, в охватывающей детали выполнены отверстия, в которых размещены стержни, при этом каждый из стержней своей торцовой поверхностью припаян к обеим охватываемым деталям, а своей боковой поверхностью припаян к охватывающей детали. Благодаря тому что в охватывающей детали выполнены отверстия, в которых размещены стержни, каждый из которых своей торцовой поверхностью припаян к обеим охватываемым деталям, а своей боковой поверхностью припаян к охватывающей детали, затрудняется сдвиг технологического покрытия относительно основы, т.к. для такого сдвига вначале надо разрушить стержни или паяный шов, которые являются более прочными частями паяного соединения. Благодаря тому что каждый стержень своей боковой поверхностью припаян к охватывающей детали, достигается герметичность соединения и не происходит полного ослабления соединения отверстиями. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого телескопического паяного соединения. Телескопическое паяное соединение содержит охватывающую деталь 1 с технологическим покрытием 2 на ее внутренней поверхности, охватываемые детали 3 и 4, а также паяный шов 5. В охватывающей детали выполнены отверстия, в которых размещены стержни 6, каждый из которых своей торцовой поверхностью соприкасается с обеими охватываемыми деталями и припаян к ним, а своей боковой поверхностью припаян к охватывающей детали паяными швами 7. Заявляемое устройство работает следующим образом. Рабочая нагрузка прикладывается к охватывающей детали 1 и охватывающим деталям 3, 4. Через технологическое покрытие 2 она передается на паяный шов 5 и стержни 6. Наличие стержней 6 препятствует сдвигу технологического покрытия 2 относительно охватывающей детали 1 и тем самым исключает разрушение соединения. Для разрушения необходимо срезать стержни 6, прочность которых значительно больше прочности сцепления покрытия 2. Поэтому прочность соединения в целом повышается. При этом стержни 6 соединены с деталью, поэтому наличие отверстий не снижает прочности самих этих деталей и герметичности соединения. Подбирая материал стержней 6 и их диаметр, можно добиваться такого состояния, при котором прочность паяных швов и самих деталей одинакова. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
