Гомогенизатор для навоза

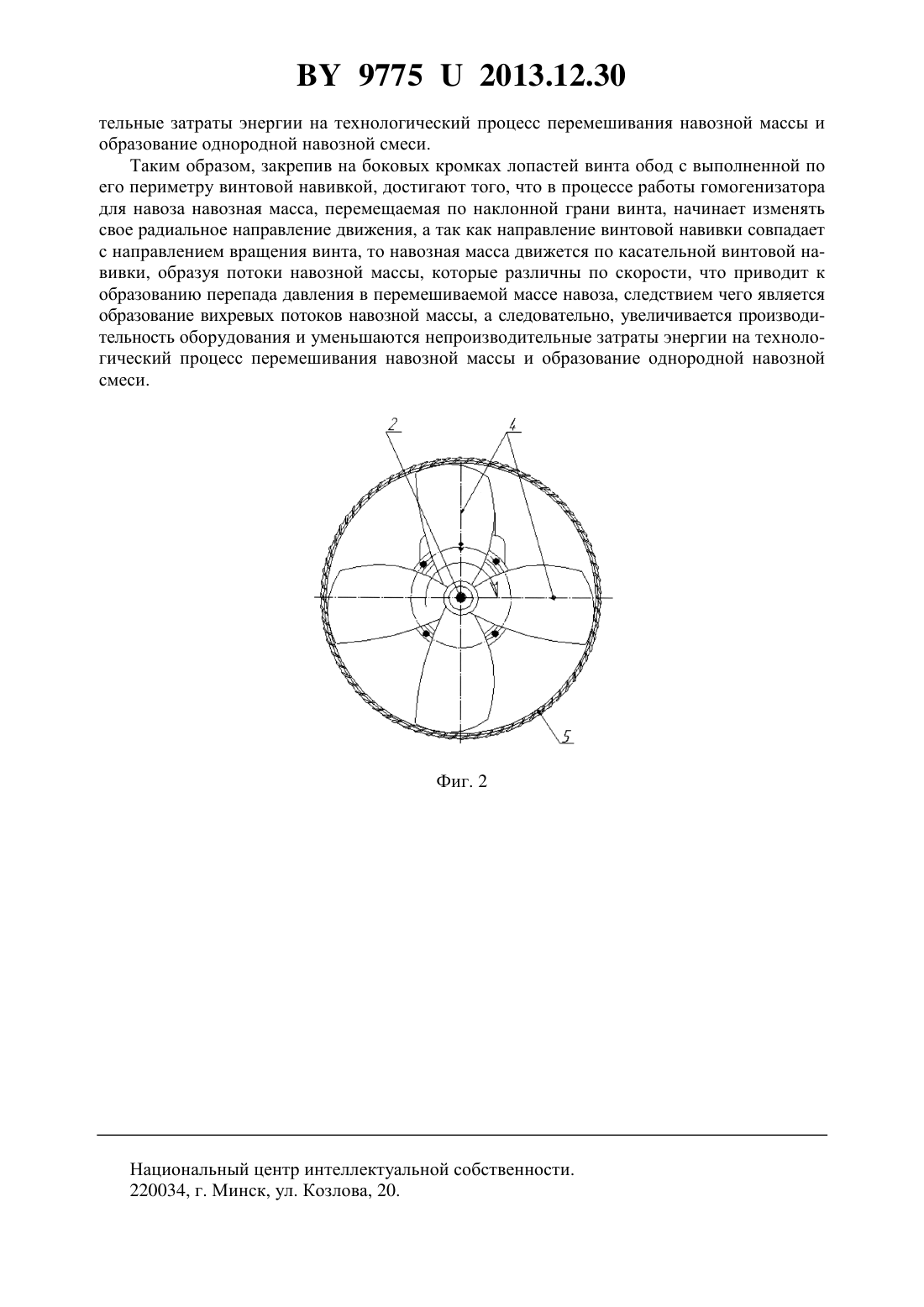

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович Бруенков Юрий Викторович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, содержащий привод, вал с винтом для перемешивания навозной массы, отличающийся тем, что на боковых кромках лопастей винта закреплен обод и по его периметру выполнена винтовая навивка, направление которой совпадает с направлением вращения винта.(56) 1. Патент Республики Австрия 365395, МПК 01 3/02, 1982. 2. Патент Республики Германия 103175401, МПК 01 3/02, 2004. Фиг. 1 Полезная модель относится к сельскому хозяйству, в частности к гомогенизаторам для навоза. Известен гомогенизатор для навоза 1, содержащий механизм привода, вал, расположенный внутри трубы, и винт, закрепленный на конце вала. 97752013.12.30 Недостатком известного гомогенизатора является то, что засохшие комки навоза, попадая в рабочую зону винта, лишь отбрасываются к периферии вследствие центробежной силы, что приводит к некачественному перемешиванию навозной массы и увеличению затрат энергии на выполняемый технологический процесс. Известен гомогенизатор для навоза 2, содержащий привод, вал с винтом для перемешивания навозной массы. Недостатком гомогенизатора является то, что винт при вращении создает направленный поток жидкой фракции навоза, величина которого ограничена его диаметром, а следовательно, не обеспечивается создание потоков навоза по периметру навозохранилища,что увеличивает затраты энергии на перемешивание навозной массы. Задачей полезной модели является снижение затрат энергии на перемешивание слежавшейся массы, увеличение производительности оборудования и образование однородной навозной смеси. Решение поставленной задачи достигается тем, что в гомогенизаторе для навоза, содержащем привод, вал с винтом для перемешивания навозной массы, дополнительно на боковых кромках лопастей винта закреплен обод и по его периметру выполнена винтовая навивка, направление которой совпадает с направлением вращения винта. На фиг. 1 изображен общий вид гомогенизатора для навоза (вид сбоку), фиг. 2 изображен общий вид гомогенизатора для навоза (вид спереди). Гомогенизатор для навоза состоит из привода 1, вала 2 с винтом 3, на боковых кромках лопастей 4 которого закреплен обод 5, и по его периметру выполнена винтовая навивка 6, направление которой совпадает с направлением вращения винта 3. Гомогенизатор для навоза работает следующим образом. После того как гомогенизатор опущен в навозохранилище, включается в работу привод 1, после включения которого начинает вращаться вал 2 с установленным в навозной массе винтом 3. При вращении винта 3 лопасти 4 захватывают навозную массу и перемещают ее в радиальных направлениях в рабочую зону закрепленного обода 5. Радиально направленный лопастями 4 винта 3 поток внедряется в рабочую зону обода 5 с винтовой навивкой 6. При этом навозная масса, перемещаемая по наклонной грани винта 3,начинает изменять свое радиальное направление движения и движется по касательной винтовой навивки 6. Кроме того, нисходящая с плоскостей лопастей 4 винта 3 навозная масса начинает участвовать в турбулентном движении. Так как винтовая навивка 6 выполнена по всему периметру обода 5, то по его сторонам образуются два встречных взаимопересекающихся турбулентных потока. Таким образом, в рабочей зоне обода 5 с винтовой навивкой 6 без дополнительных затрат энергии образуется перемешиваемый поток навоза. Так как диаметр обода 5 меньше ширины потока, создаваемого лопастями 4, то наружные, радиально направленные потоки навоза пересекаются с турбулентным, образованным винтом 3. Так как направление винтовой навивки 6 выполнено в сторону вращения винта 3, то турбулентный поток увлекает радиально перемещающиеся частицы навозной массы в сторону уплотненных слоев навоза, разрушая их без дополнительных затрат энергии. Одновременно с этим при вращении винта 3 навозная масса захватывается и перемещается по винтовой навивке 6. Причем часть навозной массы за счет силы инерции перемещается по периметру обода 5, по направлению выполненной винтовой навивки 6, а другая часть навозной массы от действия центробежной силы, создаваемой винтом 3,движется по касательной к винтовой навивке 6. Так как силы, действующие на навозную массу, различные, то и скорости их потоков различны. В результате разности скоростей потоков навозной массы образуется перепад давления в перемешиваемой массе навоза, следствием чего является образование вихревых потоков навозной массы, что способствует дополнительному перемешиванию среды, а следовательно, увеличивается производительность оборудования и уменьшаются непроизводи 2 97752013.12.30 тельные затраты энергии на технологический процесс перемешивания навозной массы и образование однородной навозной смеси. Таким образом, закрепив на боковых кромках лопастей винта обод с выполненной по его периметру винтовой навивкой, достигают того, что в процессе работы гомогенизатора для навоза навозная масса, перемещаемая по наклонной грани винта, начинает изменять свое радиальное направление движения, а так как направление винтовой навивки совпадает с направлением вращения винта, то навозная масса движется по касательной винтовой навивки, образуя потоки навозной массы, которые различны по скорости, что приводит к образованию перепада давления в перемешиваемой массе навоза, следствием чего является образование вихревых потоков навозной массы, а следовательно, увеличивается производительность оборудования и уменьшаются непроизводительные затраты энергии на технологический процесс перемешивания навозной массы и образование однородной навозной смеси. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
