Гомогенизатор для навоза

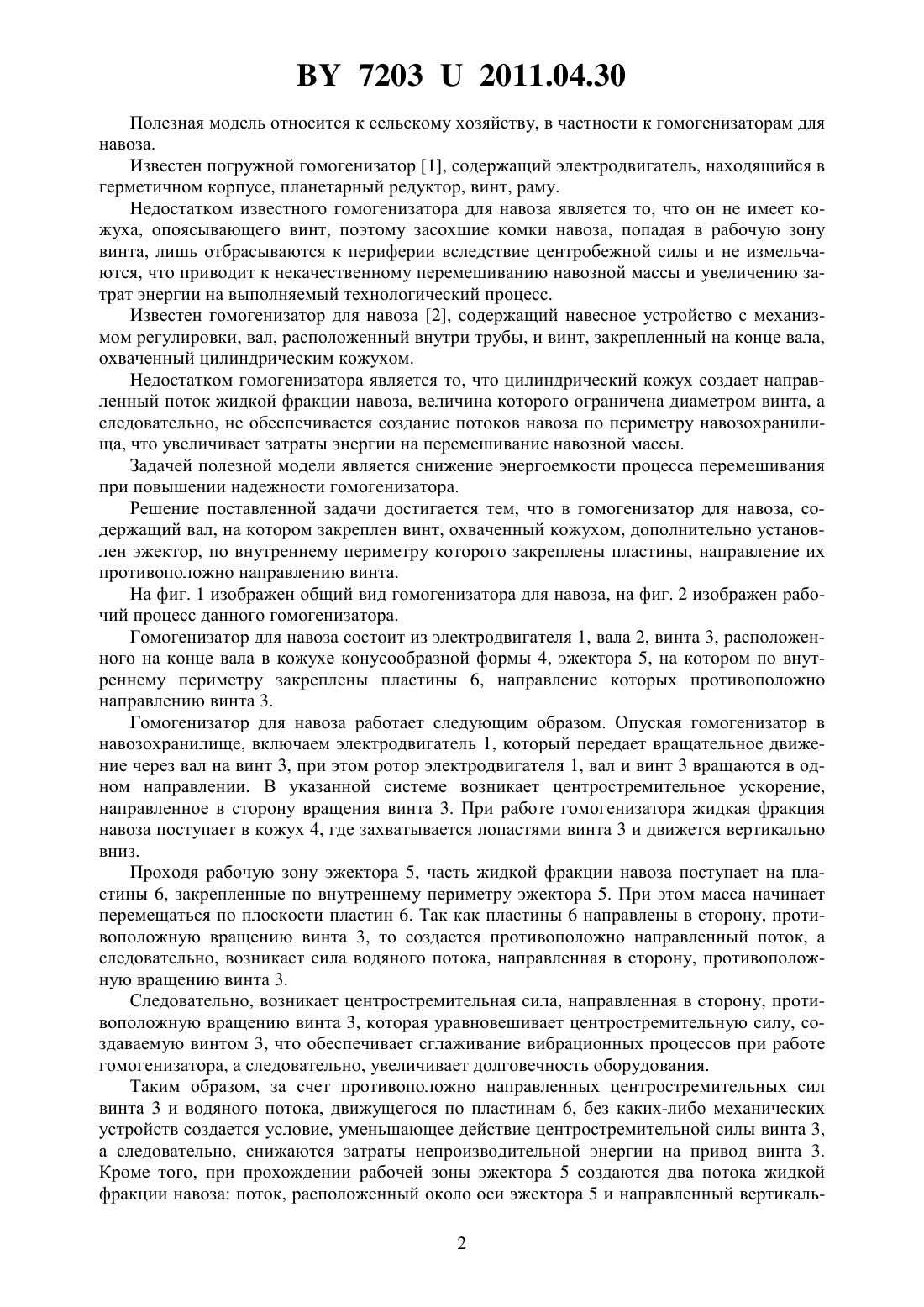

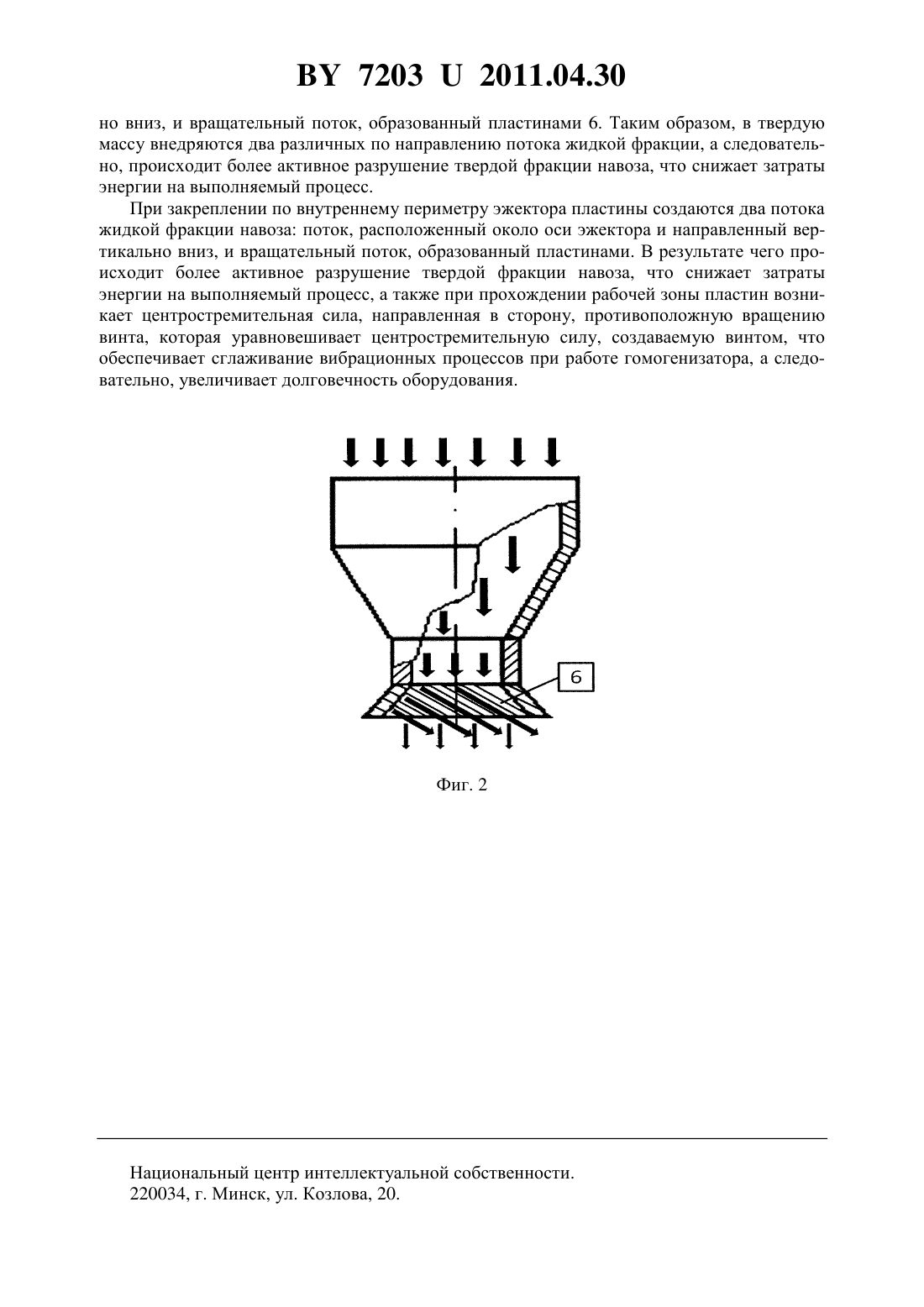

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, содержащий вал, на котором закреплен винт, охваченный кожухом, отличающийся тем, что дополнительно содержит эжектор, по внутреннему периметру которого закреплены пластины, направление их противоположно направлению винта. 72032011.04.30 Полезная модель относится к сельскому хозяйству, в частности к гомогенизаторам для навоза. Известен погружной гомогенизатор 1, содержащий электродвигатель, находящийся в герметичном корпусе, планетарный редуктор, винт, раму. Недостатком известного гомогенизатора для навоза является то, что он не имеет кожуха, опоясывающего винт, поэтому засохшие комки навоза, попадая в рабочую зону винта, лишь отбрасываются к периферии вследствие центробежной силы и не измельчаются, что приводит к некачественному перемешиванию навозной массы и увеличению затрат энергии на выполняемый технологический процесс. Известен гомогенизатор для навоза 2, содержащий навесное устройство с механизмом регулировки, вал, расположенный внутри трубы, и винт, закрепленный на конце вала,охваченный цилиндрическим кожухом. Недостатком гомогенизатора является то, что цилиндрический кожух создает направленный поток жидкой фракции навоза, величина которого ограничена диаметром винта, а следовательно, не обеспечивается создание потоков навоза по периметру навозохранилища, что увеличивает затраты энергии на перемешивание навозной массы. Задачей полезной модели является снижение энергоемкости процесса перемешивания при повышении надежности гомогенизатора. Решение поставленной задачи достигается тем, что в гомогенизатор для навоза, содержащий вал, на котором закреплен винт, охваченный кожухом, дополнительно установлен эжектор, по внутреннему периметру которого закреплены пластины, направление их противоположно направлению винта. На фиг. 1 изображен общий вид гомогенизатора для навоза, на фиг. 2 изображен рабочий процесс данного гомогенизатора. Гомогенизатор для навоза состоит из электродвигателя 1, вала 2, винта 3, расположенного на конце вала в кожухе конусообразной формы 4, эжектора 5, на котором по внутреннему периметру закреплены пластины 6, направление которых противоположно направлению винта 3. Гомогенизатор для навоза работает следующим образом. Опуская гомогенизатор в навозохранилище, включаем электродвигатель 1, который передает вращательное движение через вал на винт 3, при этом ротор электродвигателя 1, вал и винт 3 вращаются в одном направлении. В указанной системе возникает центростремительное ускорение,направленное в сторону вращения винта 3. При работе гомогенизатора жидкая фракция навоза поступает в кожух 4, где захватывается лопастями винта 3 и движется вертикально вниз. Проходя рабочую зону эжектора 5, часть жидкой фракции навоза поступает на пластины 6, закрепленные по внутреннему периметру эжектора 5. При этом масса начинает перемещаться по плоскости пластин 6. Так как пластины 6 направлены в сторону, противоположную вращению винта 3, то создается противоположно направленный поток, а следовательно, возникает сила водяного потока, направленная в сторону, противоположную вращению винта 3. Следовательно, возникает центростремительная сила, направленная в сторону, противоположную вращению винта 3, которая уравновешивает центростремительную силу, создаваемую винтом 3, что обеспечивает сглаживание вибрационных процессов при работе гомогенизатора, а следовательно, увеличивает долговечность оборудования. Таким образом, за счет противоположно направленных центростремительных сил винта 3 и водяного потока, движущегося по пластинам 6, без каких-либо механических устройств создается условие, уменьшающее действие центростремительной силы винта 3,а следовательно, снижаются затраты непроизводительной энергии на привод винта 3. Кроме того, при прохождении рабочей зоны эжектора 5 создаются два потока жидкой фракции навоза поток, расположенный около оси эжектора 5 и направленный вертикаль 2 72032011.04.30 но вниз, и вращательный поток, образованный пластинами 6. Таким образом, в твердую массу внедряются два различных по направлению потока жидкой фракции, а следовательно, происходит более активное разрушение твердой фракции навоза, что снижает затраты энергии на выполняемый процесс. При закреплении по внутреннему периметру эжектора пластины создаются два потока жидкой фракции навоза поток, расположенный около оси эжектора и направленный вертикально вниз, и вращательный поток, образованный пластинами. В результате чего происходит более активное разрушение твердой фракции навоза, что снижает затраты энергии на выполняемый процесс, а также при прохождении рабочей зоны пластин возникает центростремительная сила, направленная в сторону, противоположную вращению винта, которая уравновешивает центростремительную силу, создаваемую винтом, что обеспечивает сглаживание вибрационных процессов при работе гомогенизатора, а следовательно, увеличивает долговечность оборудования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
